过程控制系统第五章(再续)

第五章过程控制系统概述第一节 自动检测与自动控制系统一、自动检测系统实现被测变量的自动检测、数据处理及显示 （记录）功能的系统叫过程自动检测系统。

自动检 测系统由两部分组成：检测对象和检测装置。

如下 图所示：检测部分检测对象 转换放大 就地显示远传显示检测装置 数据处理计算机系统若检测装置由检测部分、转换放大和就地显示环节构 成，则检测装置实际为一块就地显示的检测仪表。

如单圈弹 簧管压力表、玻璃温度计等。

若检测装置由检测部分、转换放大和数据处理环节 与远传显示仪表（或计算机系统）组成，则把检测、转换 、数据处理环节称为“传感器”（如霍尔传感器、热电 偶、热电阻等），它将被测变量转换成规定信号送给远传显 示仪表（或计算机系统）进行显示。

若传感器输出信号为国 际统一标准信号4～20mA DC电流（或20~100KPa气 压），则称其为变送器（如压力变送器、温度变送器等）。

二、过程自动控制系统能替代人工来操作生产过程的装置组成了过程自动控制系统。

由 于生产过程中“定值系统”使用最多，所以常常通过“定值系统” 来讨论过程自动控制系统。

（利用自动控制装置对生产中某些关键性参数进行自动控制，使 他们在受到外界扰动的影响而偏离正常状态时，能自动的回到 规定范围。

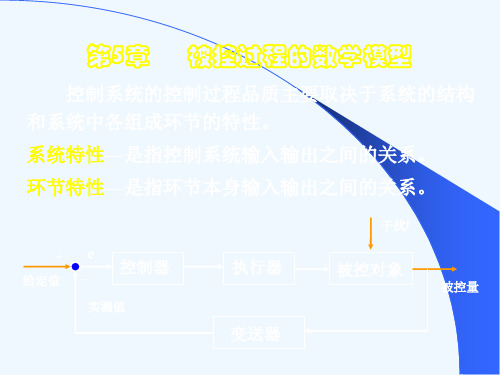

）过程控制系统的组成框图过程控制系统的组成过程控制系统 检测元件和变送器比较机构 检测被控制的物理量，其作用是把被控变量转化为测量值 将设定值与测量值比较并产生偏差值工艺参数需要控制的工艺设备、机器或生产过程， 如上例中的水槽 对象 控制器 根据偏差的正负、大小及变化情况，按预定的控制规律实施控制作用，比较机构和控制器通常组合在一起，它可以是气动控制器、电动控制器、可编程序控制器、分布式控制系统（DCS ）等过程控制系统的组成被控变量 设定值被控对象中，通过控制能达到工艺要求设 定值的工艺变量，如上例中的水槽液位被控变量的希望值，由工艺要求决 定，如上例中的50%液位高度接受控制器送来的信号，相应地去改变操纵变 量q以稳定被控变y，最常用的执行器是气动薄膜 控制阀执行器过程控制系统的组成偏差e 操纵变量 操纵变量q q 设定值与被控变量的测量值（统一标准信号）之差由控制器操纵，能使被控变量恢复到设定值的物理量或能量，如上例中的出水量 被控变量的实际测量值 测量值Z扰动 扰动ff 除操纵变量外，作用于生产过程对象并引起被控变量变化的随机因素，如进料量的波动 起被控变量变化的随机因素，如进料量的波动第二节 传递函数与方块图变换传递函数可以直观、形象地表示出一个系统 的结构和系统各变量之间的关系。

《过程控制》课程笔记第一章概论一、过程控制系统组成与分类1. 过程控制系统的基本组成过程控制系统主要由被控对象、控制器、执行器、检测仪表四个部分组成。

（1）被控对象：指生产过程中的各种设备、机器、容器等，它们是生产过程中需要控制的主要对象。

被控对象具有各种不同的特性，如线性、非线性、时变性等。

（2）控制器：控制器是过程控制系统的核心部分，它根据给定的控制策略，对检测仪表的信号进行处理，生成控制信号，驱动执行器动作，从而实现对被控对象的控制。

控制器的设计和选择直接影响控制效果。

（3）执行器：执行器是控制器与被控对象之间的桥梁，它接收控制器的信号，调节阀门的开度或者调节电机转速，从而实现对被控对象的控制。

执行器的响应速度和精度对控制系统的性能有很大影响。

（4）检测仪表：检测仪表用于实时测量被控对象的各项参数，如温度、压力、流量等，并将这些参数转换为电信号，传输给控制器。

检测仪表的准确性和灵敏度对控制系统的性能同样重要。

2. 过程控制系统的分类根据控制系统的结构特点，过程控制系统可以分为两大类：开环控制系统和闭环控制系统。

（1）开环控制系统：开环控制系统没有反馈环节，控制器根据给定的控制策略，直接生成控制信号，驱动执行器动作。

开环控制系统的优点是结构简单，成本低，但缺点是控制精度较低，容易受到外部干扰。

（2）闭环控制系统：闭环控制系统具有反馈环节，控制器根据检测仪表的信号，实时调整控制策略，生成控制信号，驱动执行器动作。

闭环控制系统的优点是控制精度高，抗干扰能力强，但缺点是结构复杂，成本较高。

二、过程控制系统性能指标1. 稳态误差：稳态误差是指系统在稳态时，输出值与设定值之间的差值。

稳态误差越小，表示系统的控制精度越高。

稳态误差可以通过调整控制器的参数来减小。

2. 动态性能：动态性能是指系统在过渡过程中，输出值随时间的变化规律。

动态性能指标包括上升时间、调整时间、超调量等。

动态性能的好坏直接影响到系统的响应速度和稳定性。

《过程控制系统》习题解答课件《过程控制系统》习题解答1-2 与其它自动控制相比，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？过程控制的特点是与其它自动控制系统相比较而言的。

一、延续生产过程的自动控制延续控制指延续生产过程的自动控制，其被控量需定量控制，而且应是延续可调的。

若控制动作在时光上是离散的（如采纳控制系统等），但是其被控量需定量控制，也归入过程控制。

二、过程控制系统由过程检测、控制仪表组成过程控制是通过各种检测仪表、控制仪表和电子计算机等自动化技术工具，对囫囵生产过程举行自动检测、自动监督和自动控制。

一个过程控制系统是由被控过程和检测控制仪表两部分组成。

三、被控过程是多种多样的、非电量的现代工业生产过程中，工业过程日趋复杂，工艺要求各异，产品多种多样；动态特性具有大惯性、大滞后、非线性特性。

有些过程的机理（如发酵等）复杂，很难用目前过程辨识办法建立过程的精确数学模型，因此设计能适应各种过程的控制系统并非易事。

四、过程控制的控制过程多属慢过程，而且多半为参量控制由于大惯性、大滞后等特性，打算了过程控制的控制过程多属慢过程；在一些特别工业生产过程中，采纳一些物理量和化学量来表征其生产过程情况，故需要对过程参数举行自动检测和自动控制，所以过程控制多半为参量控制。

五、过程控制计划非常丰盛过程控制系统的设计是以被控过程的特性为依据的。

过程特性：多变量、分布参数、大惯性、大滞后和非线性等。

单变量控制系统、多变量控制系统；仪表过程控制系统、计算机集散控制系统；复杂控制系统，满足特定要求的控制系统。

六、定值控制是过程控制的一种常用方式过程控制的目的：消退或减小外界干扰对被控量的影响，使被控量能稳定控制在给定值上，使工业生产能实现优质、高产和低耗能的目标。

1-3 什么是过程控制系统，其基本分类办法有哪些？过程控制系统：工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分、粘度、湿度和pH等这样一些过程变量的系统。

第一章过程控制系统概述1.五大参量：温度、压力、流量、物位（液位）、成分2.过程控制系统的组成：控制器，执行器，被控过程和测量变送等组成；除被控对象外都是变送单元。

过程控制系统由两大部分组成:过程仪表和被控对象过程控制系统由三大部分组成:检测变送单元，控制器，被控对象。

系统中的名词术语：1）被控过程：生产过程中被控制的工艺设备或装置（即从被控参数检测点至调节阀之间的管道或设备）。

2）检测变送器：检测量转换为统一标准的电信号。

3）调节器（控制器）：实时地对被控系统施加控制用。

4）执行器：将控制信号进行放大以驱动调节阀。

5）被控参数：被控过程内要求保持稳定的工艺参数。

6）控制参数：使被控参数保持期望值的物料量或能量。

7）设定值：被控参数的预定值。

8）测量值：测量变送器输出的被控参数值。

9）偏差：设定值与测量值之差。

10）扰动作用：作用于被控对象并引起被控变量变化的作用。

11）控制作用：调节器的输出（控制调节阀的开度）。

控制器，执行器和检测变送环节称为过程仪表；过程控制系统由过程仪表和被控过程组成。

3.性能指标：包含了对控制系统的稳定性、准确性和快速性三方面的评价。

稳态误差ess：描述系统稳态特性的唯一指标（静态指标）。

衰减比n：n<1,表示过渡过程为发散振荡;n=1,表示过渡过程为等幅振荡;n>1,表示过渡过程为衰减振荡。

一般为4:1-10:1，4:1为理想指标，也是用来调试的。

前馈，反馈控制特点（1）反馈控制系统：根据系统被控参数与给定值的偏差进行工作；是按照偏差进行调节，达到减小或消除偏差的目的；偏差值是系统调节的依据；可以有多个反馈信号；属于闭环控制系统。

（2）前馈控制系统：根据扰动大小进行控制，扰动是控制的依据；控制及时；属于开环控制系统；实际生产中不采用第二章过程检测仪表控制器输出:1.电动仪表：4-20mA，DC（远距离）；1-5V，DC（短距离）气动仪表：20-100Kpa（100m）直流电流4-20mA，空气压力20-100Kpa为通用标准信号。
