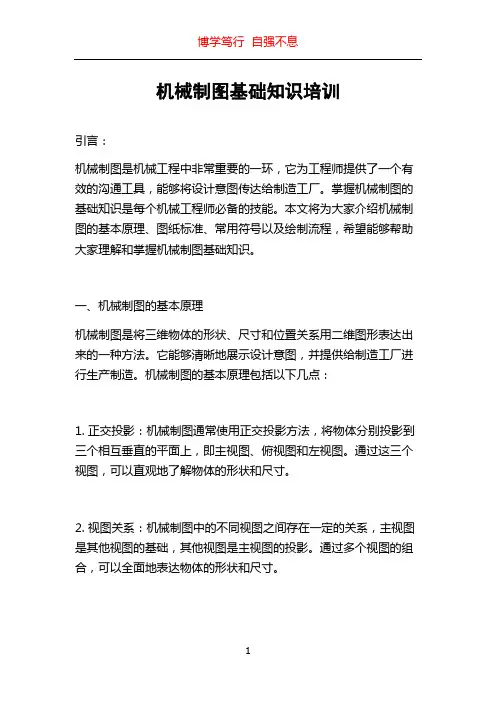

机械制图基础知识培训一、培训范围主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等的基本要求和规定。
二、培训目的了解机械制图中国家标准的有关规定，掌握识图中的各种注意事项，能够读懂基本的零件图、装配图，以及绘制简单的零件图。
三、培训内容1 图纸幅面1.1绘图时，应优先采用下表中规定的图号，各图号幅面按二分之一的关系递减。
1.2图框格式如图2、图3、图4、图5所示，图2、图3为留有装订边的图框格式，图4、图5为不留装订边的图框格式。
图框要用粗实线画出。
1.3标题栏位于图框的右下角，由更改区、签字区、名称及代号区、其他区组成。
1.4在装配图中一般应有明细栏，其一般配置在装配图中标题栏的上方，按由下而上的顺序填写。
明细栏一般由序号、代号、名称、数量、材料、质量(单件、总计)、分区、备注等组成，也可按实际需要增加或减少。
2 比例2.1制图时所采用的比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，即图形的大小与机件的实际大小之比。
2.2绘制图样应采用下表中规定的比例。
2.3注意：1）绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写。
当某个视图需要采用不同的比例时，必须另行标注。
2）当图纸中孔的直径或板的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。
3）画图时比列不可随意确定，应按照上表选取，尽量采用1:1的比例画图。
4）图样不论放大或缩小，图样上标注的尺寸均为机件的实际大小，而与采用的比例无关。
3 字体3.1图样中书写的字体应做到：字体端正、笔画清楚、排列整齐、间隔均匀。
汉字应用长仿宋体书写。
3.2字体的号数，即字体的高度（单位为毫米），分为20、14、10、7、5、3.5、2.5七种。
字体的宽度约等于字体高度的三分之二。
3.3用作指数、分数、极限偏差、注脚等的数字及字母，一般采用小一号字体。
4 图线4.1各种图线的名称、型式、代号、宽度以及在图上的一般应用见下表。
机械制图培训
机械制图培训是针对机械设计与制造领域的培训课程，旨
在培养学员掌握机械制图的技能和知识。
机械制图培训的内容通常包括以下几个方面：
1. 机械制图基础知识：介绍机械制图的基本概念、符号、
标准等，让学员对机械制图有一个整体的了解。
2. 技术绘图：学习机械制图的基本技术，包括线条的画法、辅助线的使用、尺寸标注等。
3. 立体视图绘制：学习如何通过平面图绘制立体视图，包
括主视图、俯视图、侧视图等。
4. 零件绘图：学习如何绘制常见的机械零件，包括轴、孔、螺纹等；学习如何进行剖视图和断面图的绘制。
5. 装配图绘制：学习如何通过零件图进行装配图的绘制，
包括零件的位置、配合关系等。
6. 标准零件库应用：学习如何使用标准零件库进行零件的
选择和绘制，提高绘图的效率和准确性。
机械制图培训通常采用理论与实践相结合的方式进行，学
员可以通过课堂讲解、案例分析和实际操作等方式来学习。
为了提高学员的实际应用能力，还可以安排相关的实训项
目或实践活动。
机械制图培训适合机械设计工程师、制造工程师等从事机
械设计与制造工作的人员以及相关专业的学生。
通过机械
制图培训，学员可以提高自己的机械制图能力，为实际工
作和学习提供更好的支持。
机械制图人才培训计划一、培训目标机械制图是一门复杂的技术，需要丰富的知识和严谨的态度。
机械制图人才培训计划的目标是培养具备扎实的机械制图知识和高水平的技能的专业人才，为工业制造和科学研究等领域提供优秀的人才支持。
二、培训内容1.基础知识培训培训学员的基础知识，包括机械设计基础、制图基础、CAD/CAM技术、材料学基础和数学基础等。
2.机械制图技能培训主要包括机械工程制图、零件图、装配图、机床工艺图、标准零部件图等技能培训。
3.CAD/CAM软件培训培训学员掌握CAD/CAM技术，包括Autodesk、Solidworks等相关软件的使用。
4.工程图学培训学员了解工程制图的相关规范和标准，包括尺寸标注、图样符号、公差规范、表面粗糙度表示等。
5.实践能力安排学员进行实际工程图设计和制图练习，提高学员的实际操作能力。
三、培训形式1.理论课程安排相关专业教师讲授相关理论课程，确保学员掌握相关基础知识和制图技能。
2.实践操作安排学员进行大量的实践操作，提高学员的实际操作能力，让学员掌握专业技能。
3.实习培训安排学员到相关企业进行实习实训，让学员亲身体验实际工作情况。
四、培训周期1.基础知识培训：2个月2.机械制图技能培训：3个月3.CAD/CAM软件培训：1个月4.实践能力培训：2个月共计8个月五、培训安排1.培训地点：选择设备齐全、教学条件优越的学校或培训基地作为培训场所。
2.培训时间：每天8小时，周一至周五学习，周末进行实践操作和实习培训。
3.培训课程安排基础知识培训阶段：8:00-10:00 理论课程10:00-12:00 实践操作13:30-17:00 CAD/CAM软件培训机械制图技能培训阶段：8:00-10:00 机械制图技能课程10:00-12:00 实践操作13:30-17:00 CAD/CAM软件培训六、培训考核1.理论考核每个阶段结束后进行理论考核，合格才能够进入下一个阶段的课程学习。
