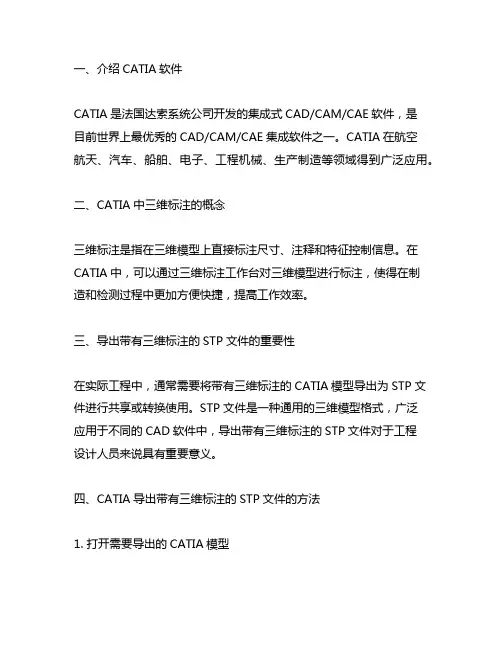

一、介绍CATIA软件CATIA是法国达索系统公司开发的集成式CAD/CAM/CAE软件，是目前世界上最优秀的CAD/CAM/CAE集成软件之一。
CATIA在航空航天、汽车、船舶、电子、工程机械、生产制造等领域得到广泛应用。
二、CATIA中三维标注的概念三维标注是指在三维模型上直接标注尺寸、注释和特征控制信息。
在CATIA中，可以通过三维标注工作台对三维模型进行标注，使得在制造和检测过程中更加方便快捷，提高工作效率。
三、导出带有三维标注的STP文件的重要性在实际工程中，通常需要将带有三维标注的CATIA模型导出为STP文件进行共享或转换使用。
STP文件是一种通用的三维模型格式，广泛应用于不同的CAD软件中，导出带有三维标注的STP文件对于工程设计人员来说具有重要意义。
四、CATIA导出带有三维标注的STP文件的方法1. 打开需要导出的CATIA模型在CATIA软件中，打开需要导出的三维模型文件。
2. 进入三维标注工作台在CATIA的工作环境中，选择“三维标注”工作台，进入三维标注的编辑状态。
3. 添加三维标注根据需要，在三维模型的相应位置添加尺寸标注、注释和特征控制信息。
4. 导出STP文件在CATIA中，选择“文件”-“导出”，选择STP格式，并保存导出文件。
5. 选择三维标注选项在导出STP文件的对话框中，选择“包括三维标注”选项，确保导出的STP文件中包含了三维标注信息。
6. 完成导出点击“确定”按钮，完成STP文件的导出过程。
五、注意事项1. 确保CATIA的版本支持三维标注功能在进行三维标注和导出STP文件之前，确保所使用的CATIA软件版本支持三维标注功能，以免导致无法成功导出带有三维标注的STP文件。
2. 注意STP文件的兼容性在将带有三维标注的STP文件共享或转换使用时，需注意目标软件对STP文件的兼容性，确保能够正常打开并显示三维标注信息。
六、结语CATIA是一款功能强大的CAD/CAM/CAE软件，三维标注功能为工程设计和制造提供了便利，同时通过正确的方法导出带有三维标注的STP文件，能够有效实现模型信息的共享和转换，提高工作效率和协同设计的质量。
最近一段时间一直在找寻一种比较理想的将catia三维实体图转换成两维cad图的方法，到今天，终于凑巧有了眉目了，写一个日志，做个笔记，以免自己忘掉，同时造福他人。
首先说一下，这个方法比较复杂，如果你只想做一个简单的转换，只转这么一次，那你可以参照我的博客的一篇文章《将catia的三维图输出成二维图的简单方法》，地址是/saimachensi/blog/item/8768e3d969e4dced38012ffa.html上面的方法很简单，需要标注的话，可以在catia内完成，也可以在CAD内完成。
可以不进入管理员模式直接就搞好输出成正常cad格式的，直接进入第四步就可以了。
废话不说了，现在看看具体方法吧。
如果不需要设置一些细节，比如标注的颜色字体箭头形状等（而且即使设置了箭头的颜色形状等，进入cad 编辑以后，一切都会变样，我看如果你要进入cad编辑的话，还不如不做设置的好，这是我画了一段时间后得出的结论），可直接到第四步试一试。
一：进入catia的管理员模式，如果你懂得如何进入，直接到第二步。
据我了解，一般的catia用户（除非公司的catia管理员）都不太设置catia的环境，因而我这里就不再费事儿啰嗦怎么备份你的catia设置了，如果你实在需要设置，直接将你的设置打包，需要的时候覆盖掉就好了，如果你把自己的catia搞死了，参见/saimachensi/blog/item/93e1dca974329ffa1e17a2a4.html复活你的catia。
下面是进入catia管理员模式的方法：右键catia的快捷方式选择属性，如图所示更改红色框内的表述，比如修改如下文本："D:\Program Files\Dassault Systemes\B18\intel_a\code\bin\CATSTART.exe" -run "CNEXT.exe " -env CATIA.V5R18.B18 -direnv "C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CATEnv" -nowindow修改为"D:\Program Files\Dassault Systemes\B18\intel_a\code\bin\CATSTART.exe" -run "CNEXT.exe -admin" -env CATIA.V5R18.B18 -direnv "C:\Documents and Settings\All Users\ApplicationData\DassaultSystemes\CATEnv" -nowindow修改过后启动catia就自动进入管理员模式，catia启动比较慢，等一下就到了。

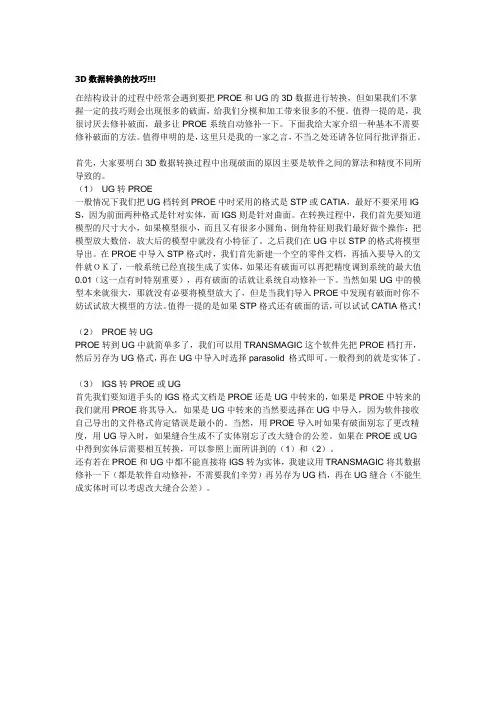

3D数据转换的技巧!!!在结构设计的过程中经常会遇到要把PROE和UG的3D数据进行转换，但如果我们不掌握一定的技巧则会出现很多的破面，给我们分模和加工带来很多的不便。
值得一提的是，我很讨厌去修补破面，最多让PROE系统自动修补一下。
下面我给大家介绍一种基本不需要修补破面的方法。
值得申明的是，这里只是我的一家之言，不当之处还请各位同行批评指正。
首先，大家要明白3D数据转换过程中出现破面的原因主要是软件之间的算法和精度不同所导致的。
（1）UG转PROE一般情况下我们把UG档转到PROE中时采用的格式是STP或CATIA，最好不要采用IG S，因为前面两种格式是针对实体，而IGS则是针对曲面。
在转换过程中，我们首先要知道模型的尺寸大小，如果模型很小，而且又有很多小圆角、倒角特征则我们最好做个操作：把模型放大数倍，放大后的模型中就没有小特征了。
之后我们在UG中以STP的格式将模型导出。
在PROE中导入STP格式时，我们首先新建一个空的零件文档，再插入要导入的文件就ＯＫ了，一般系统已经直接生成了实体，如果还有破面可以再把精度调到系统的最大值0.01（这一点有时特别重要），再有破面的话就让系统自动修补一下。
当然如果UG中的模型本来就很大，那就没有必要将模型放大了，但是当我们导入PROE中发现有破面时你不妨试试放大模型的方法。
值得一提的是如果STP格式还有破面的话，可以试试CATIA格式！（2）PROE转UGPROE转到UG中就简单多了，我们可以用TRANSMAGIC这个软件先把PROE档打开，然后另存为UG格式，再在UG中导入时选择parasolid 格式即可。
一般得到的就是实体了。
（3）IGS转PROE或UG首先我们要知道手头的IGS格式文档是PROE还是UG中转来的，如果是PROE中转来的我们就用PROE将其导入，如果是UG中转来的当然要选择在UG中导入，因为软件接收自己导出的文件格式肯定错误是最小的。
CATIA如何导出零件有颜色的STP文件
有的时候我们会对CATIA数据进行STP格式的转出，正常情况下转出的STP文件没有颜色（CATIA种零件有颜色的情况下），对于这种局面，如何解决呢？
具体操作如下：
1、在对零件修改颜色的时候要注意：必须对零件中的零件几何体（几何体）或者几何体内部的操作（如凸台、凹槽等）赋予颜色，如图1所示。
若对零件及装配体赋予颜色转出的STP文件中对应的零件/装配无颜色，如图2所示。
图1 几何体及内部操作图2 零件及装配体
2、在以上准备工作做好以后需要对CATIA软件中“工具/选项/常规/兼容性/STEP”下的“应用协议”选项修改成203iso或者214iso，然后点击确认。
如图3所示
3、通过以上修改以后，我们转出的STP文件中的零件是有颜色的，与CATIA中赋予的颜色一致。
