CATIA高版本文件与低版本文件的转换

CATIA版本的切换当客户对软件的使用没有要求时，我们可以用盗版的CATIA软件进行模具设计，并且盗版CATIA中会有更多的命令供设计者使用。

而当公司接到国外汽车公司的项目时，绝大多数都会被要求用到CATIA 正版，所以这就需要我们能熟练的进行CATIA软件正版与盗版的切换。

CATIA正版与盗版软件均有各自的一个名为JS0GROUP的dll文件，我们只需对其中一个文件进行激活，让另一个文件不被识别就可完成CATIA正版与盗版的切换。

具体操作如下：首先，我们将原有的盗版JS0GROUP的dll文件后加“-盗版”，然后再将将正版的JS0GROUP的dll文件放到对应的bin文件夹中。

1.IBM文件夹放置路径,然后增加IBM文件夹的User用户的读写权限：C:\Documents and Settings\All Users\Application Data\2.另外需要将Catia的以下文件夹打开user用户的读写权限,C:\Program Files(x86)\Dassault Systemes\B19\intel_a\code\bin确认当前CATIA的补丁包版本，如为SP2，则将JS0GROUP.dll-sp2后缀-sp2去掉并替换上面文件夹中的已破解的同名文件即可，如为SP5，则使用JS0GROUP.dll-sp5接下来就是二者切换的过程，右键CATIA图标，点击属性，在弹出的框中点击查找目标在弹出的bin文件夹中找到JS0GROUP的dll文件当我们需要用正版时，就可以按上图中的方法将盗版的JS0GROUP 的dll文件后加“-盗版”，当我们需要用盗版时，同样将正版的JS0GROUP的dll文件后加“-正版”，这样既可以起到不被识别的效果，还方便我们得知当前CATIA的状态。

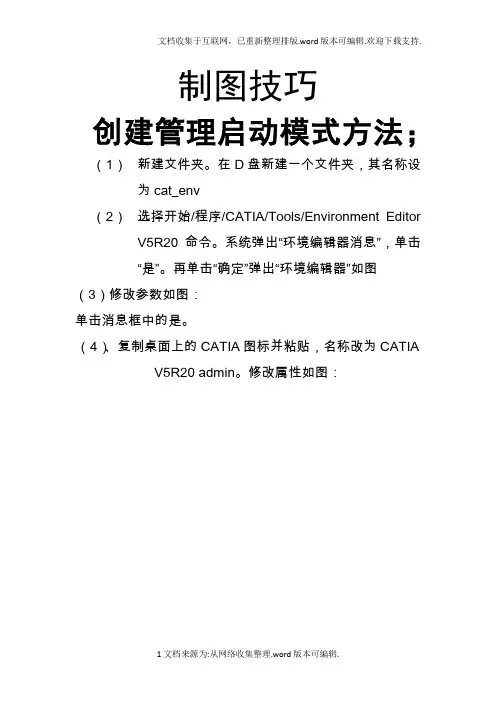

制图技巧创建管理启动模式方法；（1）新建文件夹。

在D盘新建一个文件夹，其名称设为cat_env（2）选择开始/程序/CATIA/Tools/Environment Editor V5R20命令。

系统弹出“环境编辑器消息”，单击“是”。

再单击“确定”弹出“环境编辑器”如图（3）修改参数如图：单击消息框中的是。

（4）、复制桌面上的CATIA图标并粘贴，名称改为CATIAV5R20 admin。

修改属性如图：启动软件后，提示正在运行管理模式。

（5）修改制图默认参数（6）、保存文件，单击确定后，此时系统自动在文件夹cat_env中新建一个名为drafting的文件夹，ISO标准文件就被保存在该文件夹中，如图：将ISO。

XML改为GB。

XML如图：并复制到C:\ProgramFiles\Dassault Systemes\B20\intel_a\resources\standard\drafting如图：供以后使用。

只有复制到此处才能被软件调用。

由于设置内容较多，我们可以使用光盘中的GB复制到那个文件夹中。

注意，如果我们再次修改上述内容的话，那么在d盘中就会又出现一个ISO文件，此时该文件会与GB文件同在，如图这样的话我们在进行第三次修改，而选择右边的ISO的话会出错如图方法是要么将第二次修改的文件删掉，要么改成GB替换之前的那个，然后在复制到C盘被系统调用。

即可解决。

（7）修改选项如图单击确定ok。

图框的制作方法1：使用CATIA软件进行制作首先确定各类图纸的幅面大小。

A0：841x1189；A1：594X841；A2：420X594；A3：297X420；A4：210X297；以A4图框制作为例讲解创建过程!1.选择文件/新建/Drawing。

单击确定即可。

2.选择GB，A4等选项如图：注意GB只能在我们利用管理员启动方式后才会有的。

单击确定，进入工程图模式如图：3.选择编辑/图纸背景，系统进入图纸背景环境。

CATIA模型数据交换在现代制造业中，不同的设计软件之间的数据交换是一个十分重要的问题。

设计师们常常会用到CATIA这一强大的三维建模软件，但有时候需要将CATIA模型数据与其他软件进行交换。

本文将介绍CATIA 模型数据交换的方法和技巧。

一、CATIA模型数据的导出在CATIA中，我们可以将模型数据导出为各种格式，包括STEP、IGES、STL等。

这些格式具有广泛的应用，可以被许多其他软件所接受和识别。

下面我们将逐一介绍这些格式的特点和使用方法。

1. STEP格式STEP（Standard for the Exchange of Product Data）是一种通用的三维模型交换格式，它可以将CATIA模型数据以标准化的方式导出，并能保留模型的几何形状和装配关系等重要信息。

导出CATIA模型为STEP格式非常简单。

只需在CATIA中选择要导出的模型，并选择菜单栏中的“文件-导出-STEP”选项。

之后，根据提示进行导出设置和文件命名即可。

2. IGES格式IGES（Initial Graphics Exchange Specification）是一种比STEP更老的数据交换格式，它同样可以将CATIA模型数据导出为通用的三维数据格式。

虽然IGES格式在某些方面的细节处理上不如STEP格式优秀，但在一些老旧的软件中，IGES格式仍然有着广泛的应用。

导出CATIA模型为IGES格式同样非常简单。

只需选择要导出的模型，并在菜单栏中选择“文件-导出-IGES”选项。

然后根据需求进行导出设置和文件命名即可。

3. STL格式STL（STereoLithography）是一种用于3D打印的文件格式，CATIA 可以将模型数据导出为STL格式，并生成三角网格形式的模型。

这种格式适用于需要进行快速原型制作或者进行数值模拟的应用场景。

导出CATIA模型为STL格式也十分简单。

只需选择模型，并在菜单栏中选择“文件-导出-STL”选项。

CATIA模型转换教程在工程设计和制造领域，CATIA（Computer-Aided Three-Dimensional Interactive Application）是一个广泛使用的三维建模和制图软件。

它的功能强大，适用于各种工程设计任务。

然而，有时候我们需要将CATIA模型转换为其他格式，以便与不同的软件和系统进行交互。

本教程将向您介绍如何在CATIA中进行模型转换。

第一步：选择要转换的模型在CATIA中，首先打开您要转换的模型。

确保您已经完成了对模型的设计和编辑工作。

在此之后，选择“文件”菜单，然后选择“另存为”选项。

第二步：选择输出格式在弹出的保存对话框中，您可以看到可以选择的不同文件格式选项。

根据您的需求，选择您想要将CATIA模型转换为的格式。

例如，如果您要将其转换为STL文件用于3D打印，选择“STL”格式。

第三步：进行转换设置在选择输出格式后，您可能需要进行一些特定于转换格式的设置。

例如，如果您选择将模型转换为STEP文件，您可能需要选择具体的STEP版本。

根据您的需求，在弹出的对话框中进行设置并确认。

第四步：命名和保存设置完成后，您将返回到保存对话框。

在这里，您可以为转换后的文件命名并选择文件保存的位置。

确保您选择一个易于访问和管理的位置，以便以后使用。

第五步：转换并验证在保存对话框中点击“保存”按钮后，CATIA将开始进行模型转换并生成相应的文件。

这个过程可能需要一些时间，具体取决于模型的复杂性和您的计算机性能。

完成后，您可以在指定的保存位置找到转换后的文件。

在获取转换后的文件之后，建议您验证一下转换的准确性。

打开转换后的文件，并检查模型的形状、尺寸和其他关键细节是否与CATIA 中的原始模型相对应。

如果有任何错误或差异，您可能需要重新进行转换或调整设置。

总结：通过这个简单的教程，您学会了如何在CATIA中进行模型转换。

选择要转换的模型，选择输出格式，进行必要的转换设置，命名和保存文件。
