水污染源自动监测设备

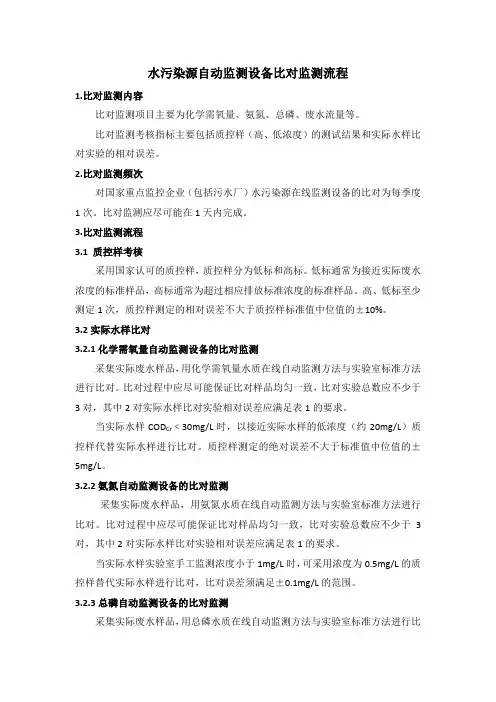

污染源自动监测设备比对监测技术规定（试行）中国环境监测总站2010年8月目录1 适用范围 (1)2 引用标准 (1)3 术语和定义 (2)3.1 水污染源自动监测设备 (2)3.2 固定污染源自动监测设备 (2)3.3 参比方法 (2)3.4 比对监测 (2)4 比对监测条件 (2)5 水污染源自动监测设备比对监测 (2)5.1比对监测内容 (2)5.2 比对监测频次 (2)5.3 比对监测方法 (3)5.4 比对监测结果评价 (5)5.5 质量保证 (6)5.6 比对监测报告格式及内容 (7)6 固定污染源烟气自动监测设备比对监测 (8)6.1 比对监测内容 (8)6.2 比对监测频次 (8)6.3 比对监测方法 (8)6.4 比对测试 (9)6.5 核查参数 (9)6.6 比对监测结果评价 (11)6.7 质量保证 (14)6.8 比对监测报告内容及格式 (15)附录1（资料性附录） (17)附录2（资料性附录） (21)附录3（资料性附录） (23)污染源自动监测设备比对监测是指采用参比（标准）方法，与自动监测法在企业正常生产工况下实施同步采样分析，验证自动监测设备监测结果准确性的监测行为。

比对监测是判断自动监测数据准确性和有效性的重要依据。

为进一步规范污染源自动监测设备比对监测，统一比对监测技术要求，依据《主要污染物总量减排监测办法》（国发［2007］36号）、《污染源自动监控管理办法》（环保总局令第28号）、《国家重点监控企业自动监测数据有效性审核办法》（环发［2009］88号）等有关规定制定本技术规定。

1适用范围本技术规定规定了废水自动监测设备、固定污染源烟气连自动监测设备（CEMS）比对监测的内容、频次、方法、结果评价以及质量保证和质量控制等，适用于环境监测部门对废水污染源、烟气污染源自动监测设备的日常比对监测。

污染源自动监测设备的验收监测仍按有关规定和技术规范执行。

2 引用标准GB/T16157-1996《固定污染源排气中颗粒物测定与气态污染物采样方法》HJT353-2007 《水污染源在线监测系统安装技术规范试行》HJ/T354-2007 《水污染源在线监测系统验收技术规范（试行）》HJ/T355-2007 《水污染源在线监测系统运行与考核技术规范（试行）》HJ/T356-2007 《水污染源在线监测系统数据有效性判别技术规范（试行）》HJ/T 91-2002 《地表水和污水监测技术规范》HJ 494-2009 《水质-采样技术指导》HJ/T75-2007 《固定污染源烟气排放连续监测技术规范（试行）》HJ/T76-2007 《固定污染源烟气排放连续监测系统技术要求及检测方法（试行）》HJ/T 397-2007 《固定源废气监测技术规范》HJ/T 373-2007 《固定污染源监测质量保证和质量控制技术规范（试行）》3 术语和定义3.1 水污染源自动监测设备指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（COD Cr）在线自动监测仪、pH水质自动分析仪、氨氮水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

重点水污染源现场端自动监控设施运行管理规定（暂行）为加强对污染源自动监控设施运行的监督管理，保证污染源自动监控设施正常运行，加强对污染源的有效监管，根据《中华人民共和国环境保护法》、环境保护部《污染源自动监控设施运行管理办法》的规定，制定本管理规定。

本管理规定所称自动监控设施是指在污染源现场安装的用于监控、监测污染排放的仪器、流量（速）计、污染治理设施运行记录仪和数据采集传输仪器、仪表，是污染防治设施的组成部分。

本规定所称自动监控设施的运行，是指从事自动监控设施操作、维护和管理，保证设施正常运行的活动，分为委托给经自治区环境保护行政主管部门（以下称：环保部门）认可的有资质的专业化运行单位的社会化运行和排污单位自运行两种方式。

负责运行工作的单位必须按以下要求做好运行工作。

一、运行目标通过有序、规范、优质的污染源自动监控设施运行工作，确保污染源自动监控设施的连续、稳定、正常运转，日常运行监督考核合格，水污染源自动监控设备的正常投运时间达到污染源单位生产时间的90%以上，环保部门监控中心收到的数据量达到应报数据量的90%以上。

二、自动监测采样间隔设置COD、氨氮的采样监测间隔根据环保部门的要求设置，最大间隔时间不超过两小时；pH、流量为连续监测。

三、运行技术人员配置要求配备专门技术团队负责污染源自动监控设施的运行维护工作，技术团队必须具备以下能力：（一）可准确配比校准样品、复核样品。

（二）具有污染物正确采样、准确分析能力，持有环保部门核发的上岗证。

（三）经过设备厂家的培训，具备进行在线监测仪器校准操作及运行维护的技能。

（四）可制备配置合格的供监测仪器使用的蒸馏水、消解液、掩蔽剂、清洗液、量程校准样等消耗试剂。

四、运行维护制度要求按照国家或地方相关法律法规和标准要求，建立健全管理制度。

主要包括：人员培训、操作规程、岗位责任、定期比对监测、定期校准维护记录、运行信息公开、设施故障预防和应急措施等制度。

五、设备故障处理要求（一）发生故障的8小时以内，须书面向设备维修服务单位（部门）报修，并商定维修价格、服务事项、配件更换、计划修复日期等相关事项。

水污染源在线监测设备运行操作规程一、废水监测设备仪器的启动准备1、保持仪器室内的清洁和温度适宜。

2、检查电源和接地正常，排水通畅，各仪器设备管线连接。

3、放置仪器测量所需的各种试剂。

二、废水监测设备仪器的启动操作。

1、检查正常后，启动各设备仪器电源。

2、待仪器上电稳定半小时后，按照使用要求设置调整仪器各个测量参数。

3、对人工曲线进行校准，实际水样对比，保证工作曲线准确。

三、废水监测设备仪器的数据检查1、全面检查水监测数据报表超标记录和运行记录。

有异常数据及时反馈。

2、核查异常数据与污染源和治理设施的运行工况是否相符。

3、做好日常维护，做好废水监测数据备份。

四、废水监测设备仪器的停机操作1、关闭数据采集处理系统，停止无效的数据记录。

2、及时向公司主管部门反馈情况。

水污染源在线监测设备日常维护操作方法一、COD在线监测仪维护1、蒸馏水定期检查。

液位较低时，请及时添加。

2、定期添加试剂，添加频次根据单次试剂用量、测量频次和试剂容器量来确定。

3、废液箱定期清理。

4、仪器定期保洁。

保洁主要是仪器外部及内部的落尘及测量过程溅出的酸点。

5、污水含一定杂物，需根据水质情况，定期清理水样过滤头及管路。

6、需定期检查计量系统、阀体、管路及其连接情况。

7、自吸泵真空轮属于易损耗器件，要经常检查泵的采水情况，如果损坏马上更换。

二、流量监测仪维护流量计的维护主要是定期检查探头下方是否有杂物，如果有则清理掉。

三、数据采集传输仪维护1、每日通过上位机检查数据采集传输仪的连接状态是否正常。

2、现场观察数据采集传输仪运行情况，并检查连接处有无损坏，对数据进行抽样检查，对比自动分析仪、数据采集传输仪及上位机接收到的数据是否一致。

水污染源在线监测设备校验操作规程一、运行维护人员每月对自动分析仪进行1次自动监测方法与实验室标准方法的比对试验。

二、COD进行现场实际水样比对试验，比对过程中应尽可能保证比对样品均匀一致，比对试验总数应不少于3对。

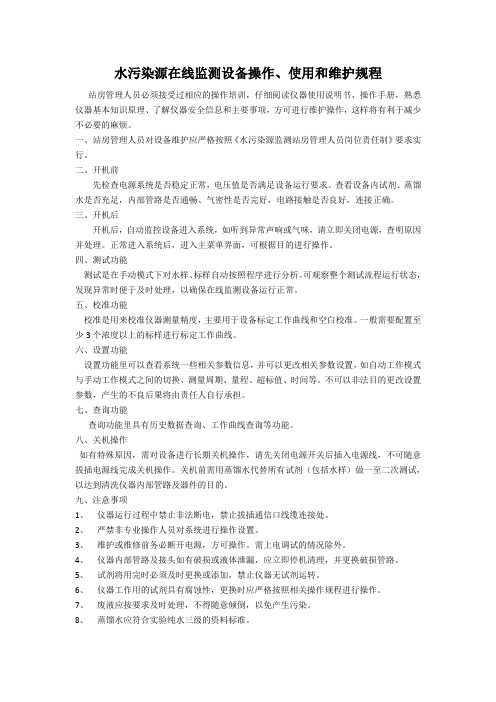

水污染源在线监测设备操作、使用和维护规程站房管理人员必须接受过相应的操作培训，仔细阅读仪器使用说明书、操作手册，熟悉仪器基本知识原理、了解仪器安全信息和主要事项，方可进行维护操作，这样将有利于减少不必要的麻烦。

一、站房管理人员对设备维护应严格按照《水污染源监测站房管理人员岗位责任制》要求实行。

二、开机前先检查电源系统是否稳定正常，电压值是否满足设备运行要求。

查看设备内试剂、蒸馏水是否充足，内部管路是否通畅、气密性是否完好，电路接触是否良好，连接正确。

三、开机后开机后，自动监控设备进入系统，如听到异常声响或气味，请立即关闭电源，查明原因并处理。

正常进入系统后，进入主菜单界面，可根据目的进行操作。

四、测试功能测试是在手动模式下对水样、标样自动按照程序进行分析。

可观察整个测试流程运行状态，发现异常时便于及时处理，以确保在线监测设备运行正常。

五、校准功能校准是用来校准仪器测量精度，主要用于设备标定工作曲线和空白校准。

一般需要配置至少3个浓度以上的标样进行标定工作曲线。

六、设置功能设置功能里可以查看系统一些相关参数信息，并可以更改相关参数设置，如自动工作模式与手动工作模式之间的切换、测量周期、量程、超标值、时间等。

不可以非法目的更改设置参数，产生的不良后果将由责任人自行承担。

七、查询功能查询功能里具有历史数据查询、工作曲线查询等功能。

八、关机操作如有特殊原因，需对设备进行长期关机操作，请先关闭电源开关后插入电源线，不可随意拔插电源线完成关机操作。

关机前需用蒸馏水代替所有试剂（包括水样）做一至二次测试，以达到清洗仪器内部管路及器件的目的。

九、注意事项1、仪器运行过程中禁止非法断电，禁止拔插通信口线缆连接处。

2、严禁非专业操作人员对系统进行操作设置。

3、维护或维修前务必断开电源，方可操作。

需上电调试的情况除外。

4、仪器内部管路及接头如有破损或液体泄漏，应立即停机清理，并更换破损管路。

5、试剂将用完时必须及时更换或添加，禁止仪器无试剂运转。

华北制药股份有限公司水污染源在线监控设备运行管理办法第一章总则第一条为进一步规范各单位在线监控系统管理，设备稳定运行，监测数据有效传输，特制定本办法。

第二条本办法适用于安装了水污染源在线自动监控系统的单位。

第二章职责分工第三条环境保护部负责对各单位在线自动监控系统进行监督管理,建立自动监控系统信息台帐。

第四条各单位负责本单位在线自动监控系统的日常维护、稳定运行，规范监测站房建设,建立设备信息档案。

第三章建立设备基础信息档案第五条各排污单位对所安装的COD、氨氮在线自动监控设施，建立基础设备信息档案，档案内容应包含如下12个项目：（一）设备采购合同；（二）上级环保行政主管部门关于污染源自动监控系统建设方案批复的文件（排污单位按照有关要求拟定的安装计划，以及报上级环保行政主管部门备案及批复等文字资料）；（三）排污单位按照合同条款对设备厂家安装施工进行预验的文字证明材料；（四）环境监测部门出具的验收监测报告，即污染源自动监控设备安装、调试后，经环境监测技术主管部门监测比对出具的验收监测报告；（五）设备厂家出具的设备安装调试与试运行报告；（六）上级环保行政主管部门出具的联网报告；（七）计量器具CMC标志、进口仪器的计量器具型式批准证书或设备产品认证文书；（八）设备出厂合格证；（九）环境监测仪器质量监督检验中心适用性检测报告；（十）一年的监测数据结果，月数据台账（台账中的异常数据要有原因分析和相应整改记录）；（十一）自动监控设备在排污口设计、安装技术文件（自动监测设备布置图，管线布置图和数据采集及自动控制流程图）；（十二）自动监控系统委托第三方运行和维护管理的，应有第三方的“环境污染治理设施运营资质”证书和运行维护协议。

第四章监控设备运行管理第六条已经安装自动监测设备的单位，应当建立和完善监控设备操作、使用和维护规章，岗位责任制，定期校验制度，设备故障预防与处置等制度，做好设备运行维护记录，确保设备正常运行。

污染源自动监测设备定期维护制度在线监测（监控）系统的维护按照系统的维护规范和各种仪器相应的维护规范进行，同时包含以下基本内容：废水自动监控设施日常维护（一）整体检查每日远程（查看监控平台上的数据）检查仪器运行状态，检查数据传输系统是否正常，如发现数据有持续异常情况，应立即前往现场进行检查。

每周到现场进行一次设备维护，包括试剂添加、设备状态检查、采水系统维护、供电系统检查。

每月进行一次维护保养，包括对设备的进样回路、测量部件和设备外壳进行清洗。

每月用国家认可的质控样对设备进行校验并根据结果对设备进行校准。

每季度进行一次比对监测，根据测定结果对仪器进行相关参数校正。

（二）设备检查1、重铬酸钾氧化法COD在线监测仪操作：①参数设定：仪器上电稳定半小时。

按照使用要求设置、调整仪器各个测量参数。

一般需要设定的参数主要包括：测量量程、分析周期、消解时间、冷却时间、比色参数等。

②曲线校准：仪器在使用前需要进行校准，在使用中也需要定期校准。

校准前应先根据实际情况配制不同浓度的邻苯二甲酸氢钾标准溶液，按照实际情况进行一点或多点校准。

在线监测仪应定期校准，或仪器自动标定，并定期与手工方法进行实际水样对比，保证工作曲线准确。

使用：对采水周期、测量周期等参数进行相关设定。

维护：①蒸馏水定期检查。

②定期添加试剂，添加频次根据单次试剂用量、测量频次和试剂容器容量来确定。

③废液箱定期清理。

④仪器定期保洁。

⑤定期清理水样过滤头及管路。

⑥需定期检查计量系统、阀体、管路及其连接情况。

⑦采样泵属于易损耗器件，要经常检查泵的采水情况，如果损坏要马上更换。

废液处置：废液为强酸性液体，含有Ag+和Cr6+等重金属离子，可用高密度聚乙烯类塑料桶收集，委托有资质的单位进行集中处理。

2、氨气敏电极法氨氮在线监测仪操作：参数设置——工作参数设置（量程设定、测量周期设定、采样泵启动间隔及一些温度参数设定），报警参数设置（报警上下限设置、溶液容量下限报警设置），系统参数设置（系统日期、时间设置、测试或校准过程的时间设置，如进水样时间、进清洗液时间、不加试剂进水样时间、加试剂进水样时间、不加试剂进标液时间、加试剂进标液时间等的设置。
