二次回路交流工频耐压试验什么时候做?

二次回路工频耐压试验装置一次回路主要是电力回路，一般设计电压在380V的用500V兆欧表来进行测量电阻。具体方法是用兆欧表的一根线连接在被测的导线上，另外一根线连接在良好接地点或被测绝缘设备外壳上，按照设计和相关标准来确定导线或用电设备的绝缘状况好坏。超过500V的用1000V的兆欧表进行测量，方法同上。

高压部分的绝缘测试需要使用专用设备进行耐压试验。二次回路主要是指仪表及控制回路，进行二次回路的测量需要注意的是当测量导线的绝缘时，要断开相关的仪表元器件后方可以进行绝缘测量，以免损坏一次仪表元件，测量的方法同上。

(1)被试回路不能接错，所接设备断开点清楚，严防试验电压穿越到其他设备上。

(2)通知运行与检修的有关人员，必要时派人到现场检查，确实无人工作后方可实验，实验时各端应有人监护看守，防止触电伤人。

(3)二次回路耐压试验时，需将互感器二次绕组的保护接地线拆开，试验结束后立即恢复。

(4)电压互感器二次通电试验时，应将高低压开关 (熔断器)拉开，严防倒供。

二次回路是高压设备的保护、控制、测量及光声信号以及连接的总称。回路通电和耐压试验是二次设备的两种检验方式。由于二次回路接线错踪复杂，进行试验应注意以下几个方面。

(1)试验之前，核对图纸和接线，确认所试回路与运行回路已无牵连，不会发生串电，应该断开的各连线接点均已断开或已采取措施。

(2)试验之前，应通知值班负责人和有关人员，停止被试回路上的其它工作，并对可能进入试验范围的各侧门道派人现场看守，防止外部人员触电。

(3)进行二次回路试验若需拆除互感器的保安接地点、二次工作接地和其它连线时，应逐一记录清楚，以防工作完毕恢复时发生遗漏、错接而造成二次设备性能改变以及出现隐蔽性缺陷。

(4)电压互感器二次回路通电试验应先检查一、二次刀闸、熔断器确已断开，避免反充电或使其它回路设备带电酿成事故。

电机工频耐压试验标准

电机工频耐压试验是指在正常工作频率下，电机能够承受的最大电压值。电机在正常使用过程中，需要经常承受来自电源的电压冲击，因此工频耐压试验是电机质量检验的重要环节之一。本文将详细介绍电机工频耐压试验的标准及相关内容。

首先，电机工频耐压试验的标准主要包括国家标准、行业标准和企业标准。国家标准是指由国家相关部门制定并颁布的强制性标准，对于电机工频耐压试验的方法、要求、参数等都有详细规定。行业标准是指由行业协会或相关机构制定的，在行业内具有一定权威性和指导性的标准，对于电机工频耐压试验的具体要求和技术指标有详细规定。企业标准是指由企业按照国家标准和行业标准结合自身实际情况制定的标准，对于电机工频耐压试验的具体操作流程、设备要求等有详细规定。

其次，电机工频耐压试验的内容主要包括绝缘电阻测试、绝缘耐压测试和绝缘电阻率测试。绝缘电阻测试是指在一定的温度和湿度条件下，测量电机绝缘材料的电阻值，以判断绝缘材料的质量。绝缘耐压测试是指在一定的电压下，对电机绝缘材料进行一定时间的耐压测试，以判断绝缘材料的耐压能力。绝缘电阻率测试是指对电机绝缘材料的电阻率进行测试，以判断绝缘材料的绝缘性能。

最后，电机工频耐压试验的标准要求是保证电机在正常使用过程中能够稳定可靠地工作，不会因电压冲击而导致绝缘材料损坏或电机损坏。在进行工频耐压试验时，需要严格按照标准要求进行操作，保证测试结果的准确性和可靠性。同时，对于测试设备的选用和维护也有一定的要求，需要保证测试设备的准确性和稳定性。

综上所述，电机工频耐压试验是电机质量检验的重要环节，对于保证电机的正常工作和安全可靠具有重要意义。各级标准对于电机工频耐压试验的方法、要求和技术指标都有详细规定，需要严格遵守。只有通过严格的工频耐压试验，才能保证电机的质量和性能达到标准要求，为电机的正常使用提供保障。

工频耐压试验操作说明书

一、试验目的

对断路器施加高压，判断断路器断口间及断路器断口对地是否存在绝缘不良、绝缘破损等安全隐患，确保设备安全稳定运行。

二、试验原理

在控制箱输入单相交流电源，旋转升压手环，通过升压变压器进行升压，当电压达到所需耐压值时，考验高压设备绝缘性能强度时候完好，绝缘有无击穿。

三、仪器界面说明

1 2 3 4 5

6

7

8

9 1011121、合闸按钮

2、计时按钮

3、过流继电器

4、电流表

5、电压表

6、计时整定器

7、电压控制环

8、分闸按钮

9、电源输入接线柱

10、仪表接线柱

11、电源输出

12、仪器接地

四、试验操作程序

1、试验设备接线图

～220V

～220V

操作箱

A

X

B

E 升压变压器

A

X

B

E 断路器断口

操作箱

A

X

B

E 升压变压器

A

X

B

E 断路器整体

2、试验步骤

1）按照试验设备接线图连接好试验设备和被试体

2）拉好防护带，确认断路器与周围设备及人员的安全距离。

3）耐压测试：

试验人员应站在绝缘垫上操作，或穿绝缘靴、戴绝缘手套操作，设备操作流程如下:

接通电源后，工作负责人发出“将要合闸”命令，指定操作人员合上闸刀开关。开机，操作者一只手放在开关板旁边随时准备拉闸，另一手徐徐生高电压，升压速度为1kV/s，升压过程中，应随时观察电压、电流数值。试验应在断路器每相分别进行，一相加压，另两相短连接地。到达规定试验电压后停留1min，并读取泄漏电流值并记录。

4）试验记录

测试时应作详细记录。记录内容包括：温度、湿度、仪器型号、编号、被试设备铭牌、测试数据。记录测试数据时应复述，操作人确认后方可记录。试验结果应于标准或以前试验数据对比，分析数据的正确性。

五、试验标准

交流工频耐压试验耐压标准参照下表，额定电压为10KV断路器，试验电压为42KV时，相对地，相间、断口对地绝缘均无击穿。

额定电压kV 最高工作电压kV 1mi n工频耐受电压kV 峰值

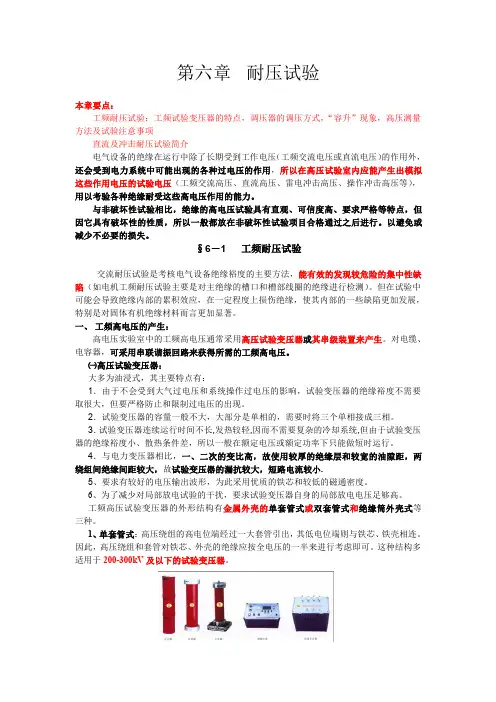

第六章耐压试验

本章要点：

工频耐压试验：工频试验变压器的特点，调压器的调压方式，“容升”现象，高压测量

方法及试验注意事项

直流及冲击耐压试验简介

电气设备的绝缘在运行中除了长期受到工作电压（工频交流电压或直流电压）的作用外，

还会受到电力系统中可能出现的各种过电压的作用，所以在高压试验室内应能产生出模拟

这些作用电压的试验电压（工频交流高压、直流高压、雷电冲击高压、操作冲击高压等），

用以考验各种绝缘耐受这些高电压作用的能力。

与非破坏性试验相比，绝缘的高电压试验具有直观、可信度高、要求严格等特点，但

因它具有破坏性的性质，所以一般都放在非破坏性试验项目合格通过之后进行。以避免或

减少不必要的损失。§6－1工频耐压试验

交流耐压试验是考核电气设备绝缘裕度的主要方法，能有效的发现较危险的集中性缺

陷（如电机工频耐压试验主要是对主绝缘的槽口和槽部线圈的绝缘进行检测）。但在试验中

可能会导致绝缘内部的累积效应，在一定程度上损伤绝缘，使其内部的一些缺陷更加发展，

特别是对固体有机绝缘材料而言更加显著。

一、工频高电压的产生：

高电压实验室中的工频高电压通常采用高压试验变压器或其串级装置来产生。对电缆、

电容器，可采用串联谐振回路来获得所需的工频高电压。

㈠高压试验变压器：

大多为油浸式，其主要特点有：

1．由于不会受到大气过电压和系统操作过电压的影响，试验变压器的绝缘裕度不需要

取很大，但要严格防止和限制过电压的出现。

2．试验变压器的容量一般不大，大部分是单相的，需要时将三个单相接成三相。

3．试验变压器连续运行时间不长,发热较轻,因而不需要复杂的冷却系统,但由于试验变压

器的绝缘裕度小、散热条件差，所以一般在额定电压或额定功率下只能做短时运行。

4．与电力变压器相比，一、二次的变比高，故使用较厚的绝缘层和较宽的油隙距，两

绕组间绝缘间距较大，故试验变压器的漏抗较大，短路电流较小.

5、要求有较好的电压输出波形，为此采用优质的铁芯和较低的磁通密度。6、为了减少对局部放电试验的干扰，要求试验变压器自身的局部放电电压足够高。
