工频耐压试验标准

工频耐压试验台操作规程

一.适用范围:

YDJ-3(YDJ-3II-S)工频耐压试验仪是一种可移动式的实验设备。试验电压，泄露电源均为数字显示，用来检验电机绕组，电器元件。电气材料等的抗电强度及漏电情况，适用于中小型电机、高压电机、低压电机等产品的检测。

二.操作程序:

1. 首先检查电源线，地线和耐压仪两根输出线（一红一黑）的接线应正确可靠。

2. 操作者必须踏在橡皮绝缘垫上工作。

3. 将耐压试验仪两根引出线中一根红色引出线缠于夹子夹住有绕组定子铁心引出线三根短接线（三根头或三根尾）。而另一根黑色引出线缠于夹子夹住有绕组定子铁心上压圈或扣片接地。

4. 预先设定好试验时间为30秒（连续） ，以及报警电流为100mA。

5. 将电源开关按在“ON”位置上（开关指示灯亮）。

6. 开始试验时，按启动按钮。

7. 转动调压器转盘，使电压上升到试验电压为2260V。假若被试的有绕组定子铁心，无报警声，说明被试验试品合格;如果有绕组定子铁心的绕组击穿，指示灯亮并伴有报警声，说明该被试品不合格。此时如需要重新试验，请按复位按钮，否则报警声不断，高压无法启动，不能检测。

三.耐压仪自校:

为了安全操作，操作者每天上班时，首先应对耐压仪进行自校，切勿忘。

自校程序:

先将耐压仪的两根引出线缠于夹子以后，转动调压器，转盘使指针至零位，启动高压，调节调压器使电压慢慢上升至高压报警，切断电源，自校完毕，耐压仪自校后方可进行正常检验。

四.本规程技术指标符合CB755-2000.CB14711-2006标准。

生产车间

2012.08.01

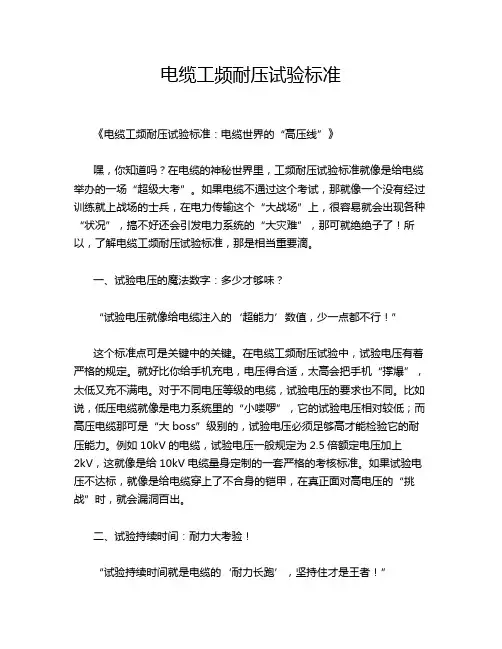

电缆工频耐压试验标准

《电缆工频耐压试验标准：电缆世界的“高压线”》

嘿，你知道吗？在电缆的神秘世界里，工频耐压试验标准就像是给电缆举办的一场“超级大考”。如果电缆不通过这个考试，那就像一个没有经过训练就上战场的士兵，在电力传输这个“大战场”上，很容易就会出现各种“状况”，搞不好还会引发电力系统的“大灾难”，那可就绝绝子了！所以，了解电缆工频耐压试验标准，那是相当重要滴。

一、试验电压的魔法数字：多少才够味？

“试验电压就像给电缆注入的‘超能力’数值，少一点都不行！”

这个标准点可是关键中的关键。在电缆工频耐压试验中，试验电压有着严格的规定。就好比你给手机充电，电压得合适，太高会把手机“撑爆”，太低又充不满电。对于不同电压等级的电缆，试验电压的要求也不同。比如说，低压电缆就像是电力系统里的“小喽啰”，它的试验电压相对较低；而高压电缆那可是“大boss”级别的，试验电压必须足够高才能检验它的耐压能力。例如10kV的电缆，试验电压一般规定为2.5倍额定电压加上2kV，这就像是给10kV电缆量身定制的一套严格的考核标准。如果试验电压不达标，就像是给电缆穿上了不合身的铠甲，在真正面对高电压的“挑战”时，就会漏洞百出。

二、试验持续时间：耐力大考验！

“试验持续时间就是电缆的‘耐力长跑’，坚持住才是王者！”

试验持续时间也是一个重要的标准。这就像是让电缆参加一场马拉松比赛，必须跑到规定的时间才能算合格。对于不同类型的电缆，这个持续时间也不一样。一般来说，像交联聚乙烯绝缘电缆这样的“耐力型选手”，试验持续时间通常为15分钟或者30分钟等。这就好比在长跑中，有的选手需要跑15分钟的短途赛来证明自己，而有的则需要挑战30分钟的较长赛程。如果在这个时间内电缆出现了耐压不合格的情况，就像是一个跑马拉松的选手在中途“体力不支”倒下了一样，那肯定是不行的。这个持续时间的设定，是为了充分检验电缆在长时间高电压下的稳定性，就像考验一个人在长时间压力下的承受能力一样。

35kv工频耐压试验标准

一、试验电压标准

在35kv工频耐压试验中，试验电压应当达到标准要求的数值。一般情况下，试验电压为35kv，持续时间为1分钟。在特殊情况下，如气温较低时，试验电压可适当降低，但不应低于25kv。

二、试验频率标准

工频耐压试验的频率应当符合标准要求。通常情况下，工频耐压试验的频率为50hz，这是电网系统的常用频率。在特殊情况下，如需要进行容性负载试验时，可以采用移相器等设备将试验频率调整为60hz。

三、试验时间标准

工频耐压试验的时间应当符合标准要求。一般情况下，试验时间为1分钟，这是为了模拟实际运行情况而设定的时间。在特殊情况下，如需要进行更长时间的试验时，应当采取相应的安全措施并严格遵守试验时间规定。

四、试验设备标准

工频耐压试验所使用的设备应当符合标准要求。一般包括变压器、高压开关、电容器、电抗器、绝缘子等设备。在选择试验设备时，应当考虑设备的容量、电压等级、精度等因素，以确保试验结果的准确性和可靠性。

五、试验安全标准

在进行工频耐压试验时，应当严格遵守安全规定并采取相应的安全措施。首先，应当设置安全隔离带和警示标志，并确保试验区域无人员和设备；其次，应当配备专业的试验人员和安全设备，如绝缘手套、绝缘靴、放电棒等；最后，在试验过程中应当密切关注设备的运行情况，发现异常情况及时进行处理。

六、试验操作标准

在进行工频耐压试验时，应当按照规定的操作流程进行。首先，应当检查试验设备是否连接正确、完好无损；其次，应当按照规定的电压等级和时间进行试验操作；最后，在试验结束后应当及时将试验设备断电并清理现场。

七、试验结果判定标准

工频耐压试验结果的判定应当根据实际情况而定。一般情况下，如果试品未发生闪络或击穿等现象，且试验后检查设备无明显损伤和异常现象，则认为试验合格。但是，在特殊情况下，如试品出现放电现象或设备损伤时，应当根据具体情况进行处理或重新进行试验。

电机工频耐压试验标准

电机工频耐压试验是指在正常工作频率下，电机能够承受的最大电压值。电机在正常使用过程中，需要经常承受来自电源的电压冲击，因此工频耐压试验是电机质量检验的重要环节之一。本文将详细介绍电机工频耐压试验的标准及相关内容。

首先，电机工频耐压试验的标准主要包括国家标准、行业标准和企业标准。国家标准是指由国家相关部门制定并颁布的强制性标准，对于电机工频耐压试验的方法、要求、参数等都有详细规定。行业标准是指由行业协会或相关机构制定的，在行业内具有一定权威性和指导性的标准，对于电机工频耐压试验的具体要求和技术指标有详细规定。企业标准是指由企业按照国家标准和行业标准结合自身实际情况制定的标准，对于电机工频耐压试验的具体操作流程、设备要求等有详细规定。

其次，电机工频耐压试验的内容主要包括绝缘电阻测试、绝缘耐压测试和绝缘电阻率测试。绝缘电阻测试是指在一定的温度和湿度条件下，测量电机绝缘材料的电阻值，以判断绝缘材料的质量。绝缘耐压测试是指在一定的电压下，对电机绝缘材料进行一定时间的耐压测试，以判断绝缘材料的耐压能力。绝缘电阻率测试是指对电机绝缘材料的电阻率进行测试，以判断绝缘材料的绝缘性能。

最后，电机工频耐压试验的标准要求是保证电机在正常使用过程中能够稳定可靠地工作，不会因电压冲击而导致绝缘材料损坏或电机损坏。在进行工频耐压试验时，需要严格按照标准要求进行操作，保证测试结果的准确性和可靠性。同时，对于测试设备的选用和维护也有一定的要求，需要保证测试设备的准确性和稳定性。

综上所述，电机工频耐压试验是电机质量检验的重要环节，对于保证电机的正常工作和安全可靠具有重要意义。各级标准对于电机工频耐压试验的方法、要求和技术指标都有详细规定，需要严格遵守。只有通过严格的工频耐压试验，才能保证电机的质量和性能达到标准要求，为电机的正常使用提供保障。
