介绍汽轮机

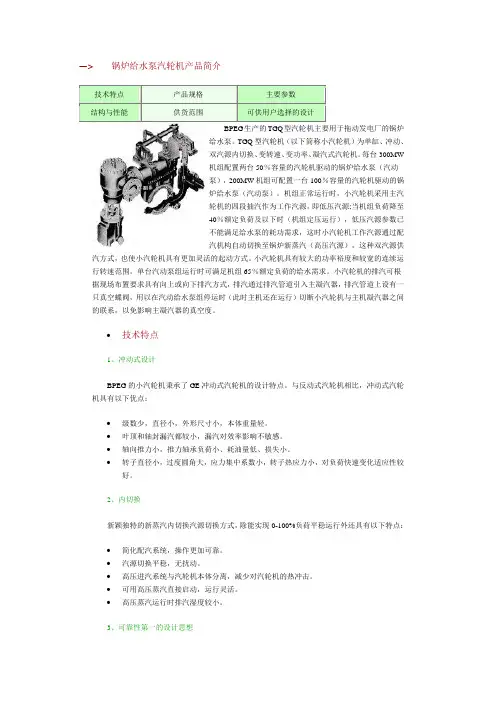

－> 锅炉给水泵汽轮机产品简介

技术特点 产品规格 主要参数

结构与性能 供货范围 可供用户选择的设计

BPEG生产的TGQ型汽轮机主要用于拖动发电厂的锅炉给水泵。TGQ型汽轮机（以下简称小汽轮机）为单缸、冲动、双汽源内切换、变转速、变功率、凝汽式汽轮机。每台300MW机组配置两台50％容量的汽轮机驱动的锅炉给水泵（汽动泵），200MW机组可配置一台100％容量的汽轮机驱动的锅炉给水泵（汽动泵）。机组正常运行时，小汽轮机采用主汽轮机的四段抽汽作为工作汽源，即低压汽源;当机组负荷降至40％额定负荷及以下时（机组定压运行），低压汽源参数已不能满足给水泵的耗功需求，这时小汽轮机工作汽源通过配汽机构自动切换至锅炉新蒸汽（高压汽源），这种双汽源供汽方式，也使小汽轮机具有更加灵活的起动方式。小汽轮机具有较大的功率裕度和较宽的连续运行转速范围。单台汽动泵组运行时可满足机组65％额定负荷的给水需求。小汽轮机的排汽可根据现场布置要求具有向上或向下排汽方式，排汽通过排汽管道引入主凝汽器，排汽管道上设有一只真空蝶阀，用以在汽动给水泵组停运时（此时主机还在运行）切断小汽轮机与主机凝汽器之间的联系，以免影响主凝汽器的真空度。

 技术特点

1、冲动式设计

BPEG的小汽轮机秉承了GE冲动式汽轮机的设计特点。与反动式汽轮机相比，冲动式汽轮机具有以下优点：

 级数少，直径小，外形尺寸小，本体重量轻。

 叶顶和轴封漏汽都较小，漏汽对效率影响不敏感。

 轴向推力小，推力轴承负荷小、耗油量低、损失小。

 转子直径小，过度圆角大，应力集中系数小，转子热应力小，对负荷快速变化适应性较好。

2、内切换

新颖独特的新蒸汽内切换汽源切换方式，除能实现0-100%负荷平稳运行外还具有以下特点：

 简化配汽系统，操作更加可靠。

 汽源切换平稳，无扰动。

 高压进汽系统与汽轮机本体分离，减少对汽轮机的热冲击。

汽轮机3000转定速原理

汽轮机是一种常见的热力机械装置，具有广泛的应用领域。而在汽轮机运行过程中，往往需要将其转速控制在稳定的范围内，以确保其正常运行和高效工作。本文将介绍一种常见的汽轮机定速原理，即将汽轮机的转速控制在3000转。

为了理解汽轮机3000转定速原理，首先需要了解汽轮机的基本结构和工作原理。汽轮机主要由燃烧室、压缩机、燃气发生器、涡轮和排气系统等组成。在运行过程中，压缩机将空气进行压缩，然后将高压气体送入燃烧室，与燃料混合燃烧产生高温高压燃气。燃气通过涡轮的高速旋转产生功，然后从排气系统排出。

在汽轮机的运行中，控制转速是十分重要的。传统的汽轮机控制方式通常采用调节阀来调整汽轮机进气量，从而控制涡轮的转速。调节阀的开度变化可以影响燃气的流量，进而改变涡轮的转速。在设计中，燃气流量和转速之间存在着一定的关系。

对于将汽轮机转速控制在3000转的定速要求，可以采用反馈控制系统来实现。在这种系统中，通过测量汽轮机的转速，并与设定值进行比较，然后根据比较结果来调节调节阀的开度，从而使转速稳定在3000转。

为了实现转速的测量，可以使用转速传感器来实时监测汽轮机的转速。传感器测量得到的转速信号经过放大、滤波等处理后，输入到控制系统中。

控制系统通常采用PID控制器来调节调节阀的开度。PID控制器是一种经典的反馈控制器，根据误差信号来调节系统的输出。在汽轮机转速控制中，PID控制器根据转速与设定值的差异，通过比例、积分和微分三个参数来调节调节阀开度，以实现转速的稳定控制。当转速偏离设定值时，控制器将改变调节阀的开度，使转速逐渐回归到设定值。

除了PID控制器外，还可以采用其他控制策略，如模糊控制、遗传算法等，来提高汽轮机转速控制的性能和可靠性。

总结起来，汽轮机3000转定速原理是通过测量汽轮机转速，并与设定值进行比较，然后通过调节阀的开度来实现转速的稳定控制。在实际应用中，可以采用PID控制器等控制策略来实现转速的精确控制。这种转速控制方案可以确保汽轮机的正常运行和高效工作，具有重要的意义。

上汽1000MW汽轮机介绍

上汽1000MW汽轮机介绍

汽轮机概述

上汽1000MW汽轮机是一种大型的汽轮机系统，用于发电厂的发电操作。它由上汽公司设计和制造，并且已经在许多国内外发电厂中得到广泛应用。

技术特点

上汽1000MW汽轮机具有以下技术特点：

1. 高效率：采用先进的热力循环技术和优化的设计，使汽轮机的发电效率达到最高水平。

2. 大功率：1000MW的发电功率使得汽轮机能够满足大型发电厂的需求，为国家电网稳定供电做出重要贡献。

3. 灵活性：汽轮机系统采用模块化设计，能够根据发电厂的需求进行灵活调整和扩展。

4. 高可靠性：采用先进的材料和制造工艺，保证汽轮机的可靠性和长期稳定运行。

主要组成部分

上汽1000MW汽轮机主要由以下组成部分构成： 1. 热力系统：包括锅炉、蒸汽加热器和蒸汽再加热器等设备，用于产生高温高压的蒸汽供给汽轮机。

2. 汽轮机组：包括高压汽轮机、中压汽轮机和低压汽轮机等部分，负责将蒸汽能量转化为机械能驱动发电机运转。

3. 发电机：将汽轮机传递过来的机械能转化为电能输出，供给国家电网。

4. 辅助系统：包括冷却水系统、燃气系统和除尘系统等，用于保证汽轮机系统的正常运行和安全性。

应用领域

上汽1000MW汽轮机广泛应用于大型发电厂，主要用于发电厂的基础电力供应。它具有高效率、大功率和灵活性的优势，在电力行业中发挥着重要作用。

上汽1000MW汽轮机是一种高效、大功率的汽轮机系统，具有灵活性和高可靠性。它在电力行业中得到广泛应用，为国家电网的稳定供电做出了重要贡献。

660MW超超临界汽轮机设备及系统介绍

一、基本原理

660MW超超临界汽轮机是一种采用超超临界循环技术的汽轮机，其工作原理主要是利用燃烧产生的高温高压蒸汽驱动汽轮机转动发电机发电。该汽轮机采用超超临界循环技术，能够在高温高压状态下工作，提高了燃烧效率和发电效率，同时减少了CO2排放。

二、结构特点

1.燃烧系统：采用先进的燃烧技术，能够高效燃烧，减少NOx和SOx排放。

2.锅炉系统：采用超超临界循环技术，实现高温高压循环，提高了锅炉效率。

3.汽轮机系统：采用先进的涡轮设计和材料，能够实现高效率的能量转换。

4.发电机系统：采用高效率的发电机设计，能够实现高效率的发电。

三、系统组成

1.燃烧系统：包括燃烧室、燃烧器和燃气管道等，用于将燃料燃烧产生高温高压蒸汽。

2.锅炉系统：包括锅炉本体、过热器、再热器和除尘器等，用于将燃烧产生的高温高压蒸汽转化为动能。

3.汽轮机系统：包括高压汽轮机、中压汽轮机和低压汽轮机等，用于将高温高压蒸汽的动能转化为机械能。 4.发电机系统：包括同步发电机、变压器和电气设备等，将汽轮机转动的机械能转化为电能。
