solidworks钣金折弯k因子系数表
SW钣金折弯K因子系数表：
1、标准折弯：采用K因子法计算折弯半径，K因子系数依据材料的体积重量和屈
服力的特性而定
a) K＝0.275，在0.1-0.14屈服力杆材
b) K＝0.30，在0.15-0.246屈服力杆材
c) K＝0.33，在0.25-0.50屈服力杆材
d) K＝0.40，在0.50-4.00屈服力杆材
2、热折弯：热折弯K因子系数稍比标准折弯高，适用于杆材屈服力在
0.50~3.00，使用热拉曲实用性非常好
a) K＝0.38，在0.50-1.00屈服力杆材
b) K＝0.42，在1.00-1.73屈服力杆材
c) K＝0.45，在1.73-2.00屈服力杆材
d) K＝0.50，在2.00-3.00屈服力杆材
3、冷拔小圆弧：对于支撑距比优于四倍半径的杆材，可以采用冷拔与正弦小
圆弧折弯，K因子系数由折弯弯曲半径比决定
a) K＝0.20，<3 半径
b) K＝0.30，3-10 半径
c) K＝0.42，>10 半径
4、化学折弯：采用K因子法计算折弯半径，K因子系数将会依据材料的体积
重量和屈服力的特性而定
a) K＝0.96，在0.1-0.6屈服力杆材
b) K＝1.14，在0.6-4.00屈服力杆材 5、激光折弯：
a) K＝0.06，在0.1-0.14屈服力杆材
b) K＝0.1，在0.15-0.246屈服力杆材
c) K＝0.13，在0.25-0.5屈服力杆材
d) K＝0.19，在0.5-4.00屈服力杆材

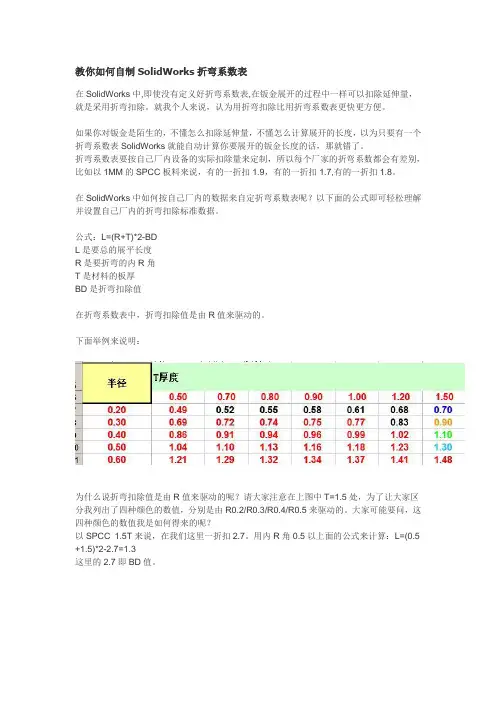

教你如何自制SolidWorks折弯系数表
在SolidWorks中,即使没有定义好折弯系数表,在钣金展开的过程中一样可以扣除延伸量，就是采用折弯扣除。就我个人来说，认为用折弯扣除比用折弯系数表更快更方便。
如果你对钣金是陌生的，不懂怎么扣除延伸量，不懂怎么计算展开的长度，以为只要有一个折弯系数表SolidWorks就能自动计算你要展开的钣金长度的话，那就错了。
折弯系数表要按自己厂内设备的实际扣除量来定制，所以每个厂家的折弯系数都会有差别，比如以1MM的SPCC板料来说，有的一折扣1.9，有的一折扣1.7,有的一折扣1.8。
在SolidWorks中如何按自己厂内的数据来自定折弯系数表呢？以下面的公式即可轻松理解并设置自己厂内的折弯扣除标准数据。
公式：L=(R+T)*2-BD
L是要总的展平长度
R是要折弯的内R角
T是材料的板厚
BD是折弯扣除值
在折弯系数表中，折弯扣除值是由R值来驱动的。
下面举例来说明：
为什么说折弯扣除值是由R值来驱动的呢？请大家注意在上图中T=1.5处，为了让大家区分我列出了四种颜色的数值，分别是由R0.2/R0.3/R0.4/R0.5来驱动的。大家可能要问，这四种颜色的数值我是如何得来的呢？
以SPCC 1.5T来说，在我们这里一折扣2.7。用内R角0.5以上面的公式来计算：L=(0.5+1.5)*2-2.7=1.3
这里的2.7即BD值。 仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.

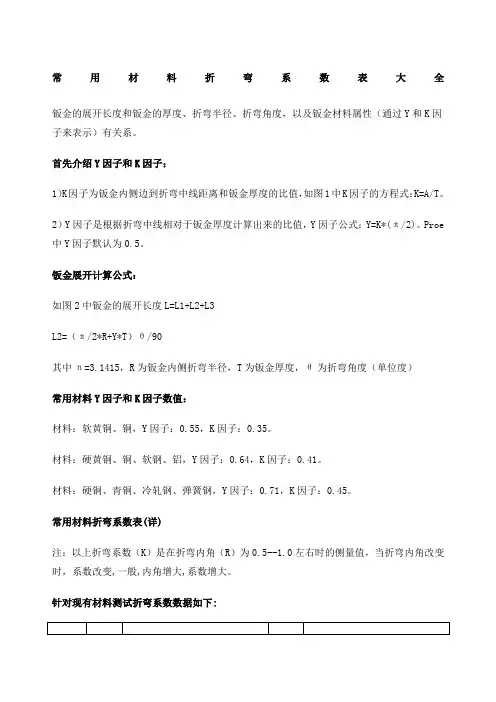

常用材料折弯系数表大全
钣金的展开长度和钣金的厚度、折弯半径、折弯角度，以及钣金材料属性（通过Y和K因子来表示）有关系。
首先介绍Y因子和K因子：
1）K因子为钣金内侧边到折弯中线距离和钣金厚度的比值，如图1中K因子的方程式：K=A/T。
2）Y因子是根据折弯中线相对于钣金厚度计算出来的比值，Y因子公式：Y=K*(π/2)。Proe中Y因子默认为0.5。
钣金展开计算公式：
如图2中钣金的展开长度L=L1+L2+L3
L2=（π/2*R+Y*T）θ/90
其中π=3.1415，R为钣金内侧折弯半径，T为钣金厚度，θ为折弯角度（单位度）
常用材料Y因子和K因子数值：
材料：软黄铜、铜，Y因子：0.55，K因子：0.35。
材料：硬黄铜、铜、软钢、铝，Y因子：0.64，K因子：0.41。
材料：硬铜、青铜、冷轧钢、弹簧钢，Y因子：0.71，K因子：0.45。
常用材料折弯系数表(详)
注：以上折弯系数（K）是在折弯内角（R）为0.5--1.0左右时的侧量值，当折弯内角改变时，系数改变,一般,内角增大,系数增大。
针对现有材料测试折弯系数数据如下:
1.2
1.6
2.3
2.9
热镀锌板系数(由样开组于2002-6-17提供)
铜排折弯系数:
覆铝锌板系数
说明：
计算展开长度时,所有尺寸均以外皮计.
每折一道弯,便减去一个折弯系数.
钣金折弯系数表
钣金折弯系数
钣金折弯跟展平时，材料一侧会被拉长，一侧被压缩,受到的因素影响有:材料类型、材料厚度、材料热处理及加工的状况及折弯的角度。PROE在进行钣金的折弯和展平时，会自动计算材料被拉伸或压缩的长度。计算公式如下：
L=0.5π×（R+K系数×T）×（θ/90）
L： 钣金展开长度（Developed length）
R： 折弯处的内侧半径(Inner radius)
T: 材料厚度
θ： 折弯角度
Y系数： 由折弯中线（Neurtal bend line）的位置决定的一个常数,其默认值为0.5（所谓的“折弯中线”）.可在config中设定其默认值initial_bend_factor
在钣金设计实际中,常用的钣金展平计算公式是以K系数为主要依据的，范围是0～1,表示材料在折弯时被拉伸的抵抗程度。与Y系数的关系如下
Y系数=（π/2）×k系数
