材料 厚度 折弯扣除 K因子
不锈钢 0.5 1
0.6 1.1 0.151
0.7 1.3 0.151
0.8 1.5 0.113
1 1.8 0.092
1.2 2.2 0.181
1.5 2.6 0.23
2 3.4 0.141
2.5 4.5 0.138
3 5.2 0.179
冷板 0.4 0.8
0.6 1.1 0.15
0.8 1.5 0.11
1 1.8 0.15
1.2 2.1 0.18
1.5 2.5 0.23
2 3.3 0.237
2.5 4.2 0.215
3 5 0.221
4 6.8 0.212
5 8.2 0.245
6 9.8 0.331
备注：SolidWorks钣金折弯系数表，该表钣金模型设计内R必须设置0.1，表中K因子才相对准确（没有绝对准确的K因子值）。
溪风推荐：90°折弯用折弯扣除，非90°折弯用K因子，如果两者都存在，用K因子值
料厚(单位：mm)扣除系数（手动输入）折弯系数（自动计算）0.35T料厚(单位：mm)扣除系数（手动输入）折弯系数（自动计算）0.2T0.61.00.210.210.61.10.120.120.81.30.280.280.81.40.160.1611.70.350.4011.80.200.201.22.00.420.421.22.20.240.241.52.50.530.531.52.70.300.301.62.60.560.561.62.90.320.3223.30.700.7023.60.400.402.33.80.810.812.34.10.460.462.54.10.880.882.54.50.500.5035.01.051.0535.40.600.603.25.31.121.123.25.80.640.6446.61.401.4047.20.800.804.57.41.581.584.58.10.900.9058.31.751.7559.01.001.005.59.11.931.935.59.91.101.1069.92.102.10610.81.201.20711.62.452.45712.61.401.40813.22.802.80814.41.601.60914.93.153.15916.21.801.801016.53.503.501018.02.002.001118.23.853.851119.82.202.201219.84.204.201221.62.402.401321.54.554.551323.42.602.601423.14.904.901425.22.802.801524.85.255.251527.03.003.00钣金折弯系数计算表（此表仅适用90度折弯SPCC）钣金折弯系数计算表（此表仅适用90度折弯

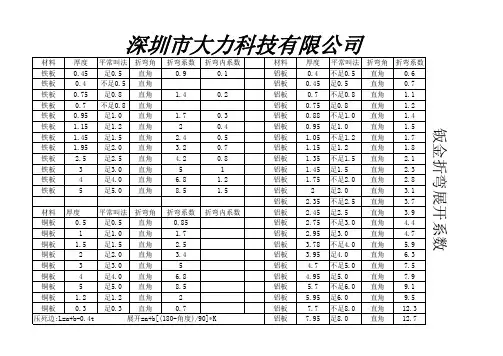

材料厚度平常叫法折弯角折弯系数折弯内系数材料厚度平常叫法折弯角折弯系数
铁板0.45足0.5直角0.90.1铝板0.4不足0.5直角0.6
铁板0.4不足0.5直角铝板0.45足0.5直角0.7
铁板0.75足0.8直角1.40.2铝板0.7不足0.8直角1.1
铁板0.7不足0.8直角铝板0.75足0.8直角1.2
铁板0.95足1.0直角1.70.3铝板0.88不足1.0直角1.4
铁板1.15足1.2直角20.4铝板0.95足1.0直角1.5
铁板1.45足1.5直角2.40.5铝板1.05不足1.2直角1.7
铁板1.95足2.0直角3.20.7铝板1.15足1.2直角1.8
铁板2.5足2.5直角4.20.8铝板1.35不足1.5直角2.1
铁板3足3.0直角51铝板1.45足1.5直角2.3
铁板4足4.0直角6.81.2铝板1.75不足2.0直角2.8
铁板5足5.0直角8.51.5铝板2足2.0直角3.1
铝板2.35不足2.5直角3.7
材料厚度平常叫法折弯角折弯系数折弯内系数铝板2.45足2.5直角3.9
铜板0.5足0.5直角0.85铝板2.75不足3.0直角4.4
铜板1足1.0直角1.7铝板2.95足3.0直角4.7
铜板1.5足1.5直角2.5铝板3.78不足4.0直角5.9
铜板2足2.0直角3.4铝板3.95足4.0直角6.3
铜板3足3.0直角5铝板4.7不足5.0直角7.5
铜板4足4.0直角6.8铝板4.95足5.0直角7.9
铜板5足5.0直角8.5铝板5.7不足6.0直角9.1
铜板1.2足1.2直角2铝板5.95足6.0直角9.5
铜板0.3足0.3直角0.7铝板7.7不足8.0直角12.3
铝板7.95足8.0直角12.7压死边:L=a+b-0.4t 展开=a+b[(180-角度)/90]*K钣金折弯展开系数深圳市大力科技有限公司
板厚 折弯系数
板厚 折弯系数
折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+Z
L:展开长度
L1：边长1（见右图）
L2：边长2（见右图）
δ：板厚
Z：折弯系数（见下表）铁板：
1．0 1．2 1．5 1．8(热板) 2．0 2．5 3．0
Z 无 0．4 0．5 0．6 0．75 0．8 1
无刨槽折弯
（冷板） 2 2 2.5 * 3.25 4.2 5
刨槽折弯
（冷板） 1 1 1.5 * 2.0 2.5 3
无刨槽折弯
（热板） * * 3 * * 5
不锈钢板：
1．0 1．2 1．5 1．8 2．0 2．5 3．0
Z 无 0．4 0．5 0．6 0．75 0．8 1
全国注册建筑师、建造师考试 备考资料 历年真题 考试心得 模拟试题
Q/ZB J65—2010
1
钣金展开计算方法
1 范围
公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。 2 展开计算原理：
2.1 板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。
2.2 中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置 靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。中性层到板料內侧的距离用λ表示（见图一）。
3 折弯模具：
我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。板厚与适用V型槽宽（见表1）。
