3051GP压力变送器

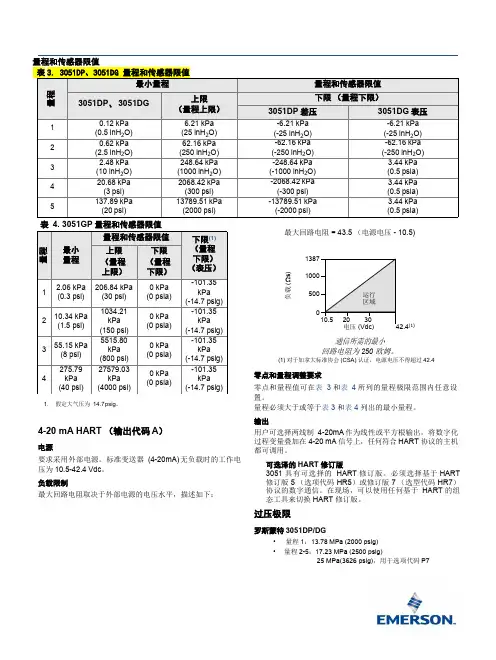

387000500运行区域010.520

30量程和传感器限值 表3. 3051DP、3051DG 量程和传感器限值最小量程量程和传感器限值下限 （量程下限）量程3051DP、 3051DG上限（量程上限）3051DP 差压3051DG 表压10.12 kPa (0.5 inH2O)6.21 kPa (25 inH2O)-6.21 kPa(-25 inH2O)-6.21 kPa(-25 inH2O)20.62 kPa (2.5 inH2O)62.16 kPa (250 inH2O)-62.16 kPa(-250 inH2O)-62.16 kPa(-250 inH2O)32.48 kPa (10 inH2O)248.64 kPa (1000 inH2O)-248.64 kPa(-1000 inH2O)3.44 kPa (0.5 psia)420.68 kPa (3 psi)2068.42 kPa (300 psi)-2068.42 kPa(-300 psi)3.44 kPa (0.5 psia)5137.89 kPa (20 psi)13789.51 kPa (2000 psi)-13789.51 kPa(-2000 psi)3.44 kPa (0.5 psia)表 4. 3051GP 量程和传感器限值最大回路电阻 = 43.5 （电源电压 - 10.5)11

电压 (Vdc)通信所需的最小42.4(1)

1.假定大气压为 14.7 psig。4-20 mA HART （输出代码 A）电源要求采用外部电源。标准变送器 (4-20mA) 无负载时的工作电压为 10.5-42.4 Vdc。负载限制最大回路电阻取决于外部电源的电压水平，描述如下：回路电阻为 250 欧姆。(1) 对于加拿大标准协会 (CSA) 认证，电源电压不得超过 42.4零点和量程调整要求零点和量程值可在表 3 和表 4 所列的量程极限范围内任意设置。量程必须大于或等于表 3 和表 4 列出的最小量程。输出用户可选择两线制 4-20mA 作为线性或平方根输出。将数字化过程变量叠加在 4-20 mA 信号上，任何符合 HART 协议的主机都可调用。可选泽的 HART 修订版3051 具有可选择的 HART 修订版。必须选择基于 HART 修订版 5 （选项代码 HR5）或修订版 7

大连因斯特科技有限公司 差压变送器使用说明书

用良心做产品，用真心做服务 1 用诚心做客户，用爱心做企业 差 压 变 送 器

使 用 说 明

一、简介

本公司生产的3051系列电容式变送器是采用进口压力传感器自行开发和生产的压力变送器。采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。广泛用于石油、化工、冶金、电力、轻工、机械等领域。 可在现场调节零点、满量程。可配置线性100%指针表或31/2液晶显示表头。本公司的宗旨是：以质量求生存、以信誉求发展。

二、技术指标

量 程：-0.1~25MPa(具体产品的量程详见产品铭牌)

测压形式：GP-表压、AP-绝压、DP-差压

补偿温度：-10~70℃

工作温度：-20~85℃

综合精度：0.25、0.5

输出选择：4~20mA

电源电压：24VDC

三、智能型接线如下图所示:

SZ+_→+_记录仪电源24VDC+_+_指示仪+_+_24VDCOUT

四、3051变送器典型安装形式

大连因斯特科技有限公司 差压变送器使用说明书

用良心做产品，用真心做服务 2 用诚心做客户，用爱心做企业 弯支架管装订货号B2弯支架管装订货号B3H L高低安装孔7/16-20(统一标准细牙螺纹)×13深H L高低弯支架管装订货号B1

五、零点和满点调节

(注意：变送器在出厂前已按用户需要将量程、精

澳泰⾃动化AO3051压⼒变送器使⽤说明书

执⾏企标Q/FJAT 001-2007AO3051

智能电容式压⼒/差压变送器

使⽤说明书

福建澳泰⾃动化设备有限公司Fujian AUTEC Factory Automation Equipment co.,Ltd

AO3051

智能电容式压⼒/差压变送器

使⽤说明书3

⽬录

⼀、概述 (1)

⼆、产品主要技术参数 (3)

三、产品使⽤环境条件及技术数据 (4)

四、结构特征及结构材料 (5)

五、变送器选型表 (6)

六、安装、使⽤ (11)1、概述 (11)

2、导压管 (11)

3、安装 (12)

4、接线 (16)

5、液位测量 (15)

6、调试和标定 (20)

七、保养及保管应注意的事项 (27)

⼋、维护 (27)

⼀、概述1.简介

AO3051 系列智能电容式压⼒/差压变送器是⼀种多功能数字仪表，在采⽤先进的、成熟的、可靠的电容式传感器基础上，结合先进的单⽚机技术和传感器数字转换技术精⼼设计⽽成。AO3051系列智能电容式压⼒/差压变送器关键原材料、元器件、零部件均采⽤进⼝，其性能与国外先进的同类产品相⼀致，经过多年来的⽣产和销售，以及进⼀步的研制开发，AO3051系列智能电容式压⼒/差压变送器⽇臻完善，⽆论在性能指标上还是在质量可靠性上在国内电容式压⼒/差压变送器中都处于领先地位。AO3051系列智能电容式压⼒/差压变送器具有设计原理先进、品种规格齐全、安装使⽤简便等特点，尤以精度⾼、体积⼩、外观美、稳定可靠、价廉物美⽽著称，因此在市场上享有很⾼的声誉，⼴泛应⽤于⽯油、化⼯、冶⾦、电⼒、⾷品、造纸、医药、纺织等⾏业，⽤来检测流体的差压、压⼒、绝对压⼒、流量、液位、密度等。2、智能变送器⼯作原理

1.2.1

图1是智能变送器基本⼯作原理电⽓框图。下⾯将叙述其⼯作原理和各部件的功能。

图11

1.2.2“δ”室传感器（敏感元件）

图2“δ”室

智能变送器的核⼼是⼀个电容式压⼒传感器，称为“δ”室（见图1-2）。传感器是⼀个完全密封的组件，过程压⼒通过隔离膜⽚和灌充液硅油传到传感膜⽚引起位移。传感膜⽚和两电容极板之间的电容差由电⼦部件转换成4～20mA DC的⼆线制输出的电信号。1.2.3智能线路板1）A/D转换

AT3051GP智能压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转变成

4～20mA DC信号输出。AT3051GP可与HART手操

器相互通讯，通过它进行设定，监控。智能压力变送器

AT3051GPGeneral

Specifications

一般规格书

1. 性能规格

（零基准校验范围，参考条件下，硅油充液，316L不

锈钢隔离膜片。）

1.1.参考精度

±0.1%校验量程

1.2.稳定性

6个月，±0.1%URL1.3.环境温度影响

零点误差：±0.2%URL/56℃

总体误差：±（0.2%URL+0.18%校验量

程）/56℃

1.4. 振动影响：

在任意轴向上，200Hz下振动影响

为±0.05%URL/g1.5.电源影响：

小于±0.005%输出量程/伏特。

1.6.负载影响：

没有负载影响，除非电源电压有变化。

1.7.电磁干扰/射频干扰（EMI/RFI影响）

由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。

1.8.安装位置影响

零点漂移至多为±0.25kPa。所有的零点漂移

都可修正掉；对量程无影响。

2. 功能规格

2.1.测量范围：见选型表

2.2.零点与量程可用本机量程和零点按钮调整，或用HART手

操器远程调整2.3.零点正、负迁移

零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于

或等于+URL。校验量程必须大于或等于最小

量程。

2.4.输出

4～20mA DC，用户可选择线性或平方根输出,

数字过程变量叠加在4～20mA DC信号上，可供采用HART协议的上位机使用

2.5.阻尼时间常数

时间常数可调，以0.1秒递增，由最小至16.0

秒。

2.6.环境温度极限

不带液晶表头：-40至85℃带液晶表头：-30至60℃

2.7. 过程温度极限

充硅油：-40至104℃

充惰性液：-18至85℃

2.8.贮存温度极限

不带液晶表头：-46至110℃带液晶表头：-40至70℃

2.9.环境湿度
