-1 罗斯蒙特 3051 智能型压力变送器

工作原理

工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给中心的灌充液，中心灌充液将压力传递到δ- 室传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压差而变化（对于GP表压变送器，大气压力如同施加传感膜片的低压则一样，AP绝压变送器低压侧始终保持一个参考电压）。传感膜片的最大位移量为英寸（毫米）且位移量与压力成正比，两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间的电容的差值被转换成相应的电流，电压或数字HATR输出信号。

线路板模块

变送器线路板模块采用专用集成电路（ASICS）和表面封装技术。

线路块接收来自传感器膜头的数字信号和修正系数后，对信号进行修正和显性化。线路板模块的输出部分将数字信号转换成一个模拟信号输出，并可与HATR手操器通讯。可选的夜晶表头插入线路板上，百度文库 - 好好学习，天天向上

-2 可显示以压力工程单位或百分比为单位的数字输出。夜晶表头适用于标准变送器和低功耗变送器。

数据组态

组态数据存贮在变送器线路板上的永久性EEPROM存贮器中。变送器断电数据仍能保存，因此变送器一通电力可以工作。

数/模转换和信号传送

过程变量以数字方式存贮，可进行精确的修正和工程单位转换，之后经修正的数据被转换成一个模拟输出信号。HATR手操器存取传感器的数字信号，而不需要数/模转换从而达到更高精度。

通讯模式

1151型智能变送器采用HATR协议通讯，该协议采用工业标准bell202频移键控（FSK）技术，将一个高频信号叠加在电流输出信号上实现远程通讯。而不影响回路的一致性。

软件功能

HATR协议使用户很容易对1151智能型压力变送器进行组态，测试和具体设置。

组态

1151智能型可以很容易地用HATR手操器进行组态。组态包括两个方面。第一，对变送器可操作参数的设置，包括设置：

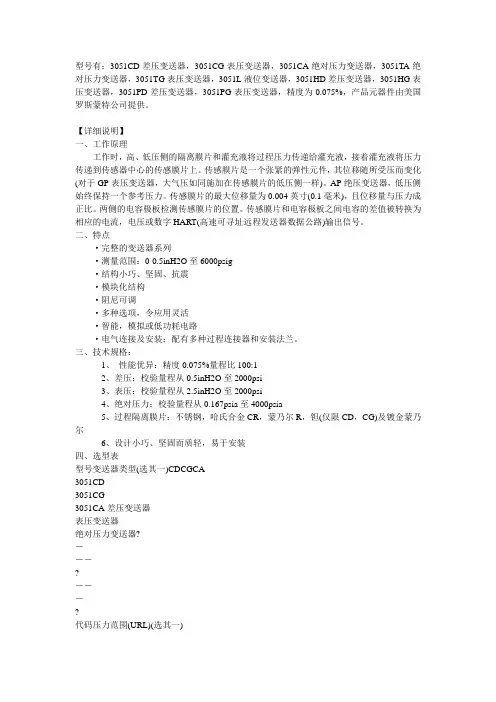

型号有：3051CD差压变送器，3051CG表压变送器，3051CA绝对压力变送器，3051TA绝对压力变送器，3051TG表压变送器，3051L液位变送器，3051HD差压变送器，3051HG表压变送器，3051PD差压变送器，3051PG表压变送器，精度为0.075%，产品元器件由美国罗斯蒙特公司提供。

【详细说明】

一、工作原理

工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化(对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样)。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米)，且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

二、特点

·完整的变送器系列

·测量范围：0-0.5inH2O至6000psig

·结构小巧、坚固、抗震

·模块化结构

·阻尼可调

·多种选项，令应用灵活

·智能，模拟或低功耗电路

·电气连接及安装：配有多种过程连接器和安装法兰。

三、技术规格：

1、 性能优异：精度0.075%量程比100:1

2、差压：校验量程从0.5inH2O至2000psi

3、表压：校验量程从2.5inH2O至2000psi

4、绝对压力：校验量程从0.167psia至4000psia

5、过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽(仅限CD，CG)及镀金蒙乃尔

6、设计小巧、坚固而质轻，易于安装

四、选型表

型号变送器类型(选其一)CDCGCA

3051CD

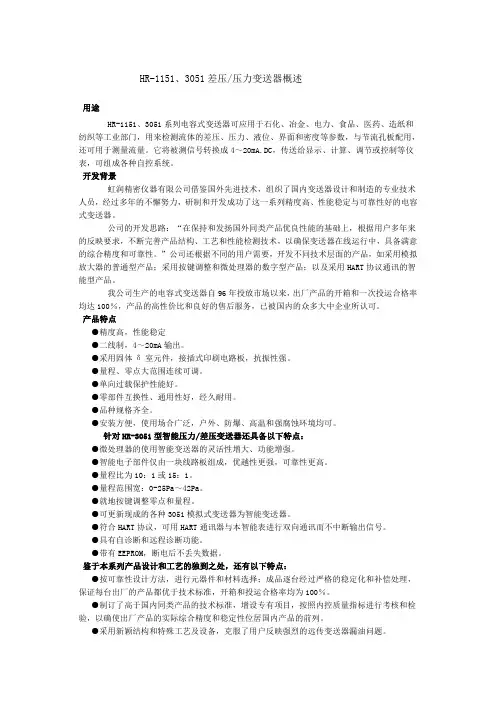

HR-1151、3051差压/压力变送器概述

用途

HR-1151、3051系列电容式变送器可应用于石化、冶金、电力、食品、医药、造纸和纺织等工业部门，用来检测流体的差压、压力、液位、界面和密度等参数，与节流孔板配用，还可用于测量流量。它将被测信号转换成4～20mA.DC，传送给显示、计算、调节或控制等仪表，可组成各种自控系统。

开发背景

虹润精密仪器有限公司借鉴国外先进技术，组织了国内变送器设计和制造的专业技术人员，经过多年的不懈努力，研制和开发成功了这一系列精度高、性能稳定与可靠性好的电容式变送器。

公司的开发思路：“在保持和发扬国外同类产品优良性能的基础上，根据用户多年来的反映要求，不断完善产品结构、工艺和性能检测技术，以确保变送器在线运行中，具备满意的综合精度和可靠性。”公司还根据不同的用户需要，开发不同技术层面的产品，如采用模拟放大器的普通型产品；采用按键调整和微处理器的数字型产品；以及采用HART协议通讯的智能型产品。

我公司生产的电容式变送器自96年投放市场以来，出厂产品的开箱和一次投运合格率均达100％，产品的高性价比和良好的售后服务，已被国内的众多大中企业所认可。

产品特点

●精度高，性能稳定

●二线制，4～20mA输出。

●采用固体δ室元件，接插式印刷电路板，抗振性强。

●量程、零点大范围连续可调。

●单向过载保护性能好。

●零部件互换性、通用性好，经久耐用。

●品种规格齐全。

●安装方便，使用场合广泛，户外、防爆、高温和强腐蚀环境均可。

针对HR-3051型智能压力/差压变送器还具备以下特点：

●微处理器的使用智能变送器的灵活性增大、功能增强。

●智能电子部件仅由一块线路板组成，优越性更强，可靠性更高。

●量程比为10：1或15：1。

●量程范围宽：0-25Pa～42Pa。

目 录

1．3051差压变送器 ..................................................................... 2

1.1 3051差压变送器基本知识 ............................................................ 2

1.1.1 3051差压变送器工作原理 ......................................................... 2

1.1.2 3051差压变送器的现场校准（校验） ............................................... 3

1.1.3 3051 差压变送器的参数、选型及维护 .............................................. 4

（1）3051变送器的常用技术参数 ......................................................... 4

（2）3051变送器的选型 ................................................................. 4

（3）3051变送器的引压管安装要求 ....................................................... 4

（4）HART协议与3051变送器在PROVOX DCS上组态中3种信号模式的特点 ..................... 4

（5）3051在PROVOX DCS上的DDP（详细的显示参数）参数用法 .............................. 5

（6）3051在校准及使用中应注意的问题 ................................................... 5
