隧道工程中喷射混凝土支护技术规程

隧道工程中喷射混凝土支护技术规程

序号：001

随着现代城市建设的快速发展，隧道工程在交通、水利、能源等领域中起着重要的作用。为了确保隧道的安全和稳定，喷射混凝土支护技术被广泛应用。本文将深入探讨隧道工程中喷射混凝土支护技术的规程，以及该技术的优点和挑战。

一、喷射混凝土支护技术规程的重要性与背景

隧道工程的建设是一个复杂而艰巨的任务，需要充分考虑地质条件、工程设计和施工操作等多个因素。喷射混凝土支护技术作为一种有效的支护方法，能够提供稳定的隧道结构，保护隧道免受地质灾害和水涌等不利影响。制定和遵循相关的技术规程对确保隧道工程的质量和安全至关重要。

二、喷射混凝土支护技术规程的基本要求

1. 施工前准备工作： 在进行喷射混凝土支护之前，必须进行详细的工程勘察和地质勘探，以了解隧道的地质条件和工程设计参数。还需要对施工设备和材料进行检查和测试，确保其符合要求。

2. 施工操作：

喷射混凝土支护施工的操作应符合以下基本要求：

- 施工现场必须具备良好的通风和照明条件，保证施工人员的安全。

- 喷射混凝土支护的施工顺序和方法应根据地质条件和工程设计要求进行调整。

- 喷射混凝土的配比和搅拌应符合相关的标准和规范，以确保混凝土的强度和耐久性。

- 操作人员必须熟悉施工设备的使用方法，并定期对其进行维护和检修。

3. 质量控制：

为了确保喷射混凝土支护的质量，必须进行严格的质量控制。这包括：

- 对混凝土材料的质量进行抽样和检测。

- 定期对喷射混凝土的强度和密实性进行测试。

- 对施工过程中的变化和异常情况进行监测和评估。

三、喷射混凝土支护技术的优点与挑战

喷射混凝土支护技术相比传统的支护方法具有以下优点：

- 施工速度快：喷射混凝土可以通过高压喷射技术迅速进行，大大提高了施工效率。

- 支护性能好：喷射混凝土形成的支护体具有较好的强度和稳定性，能够保护隧道免受地质灾害和水涌等不利影响。

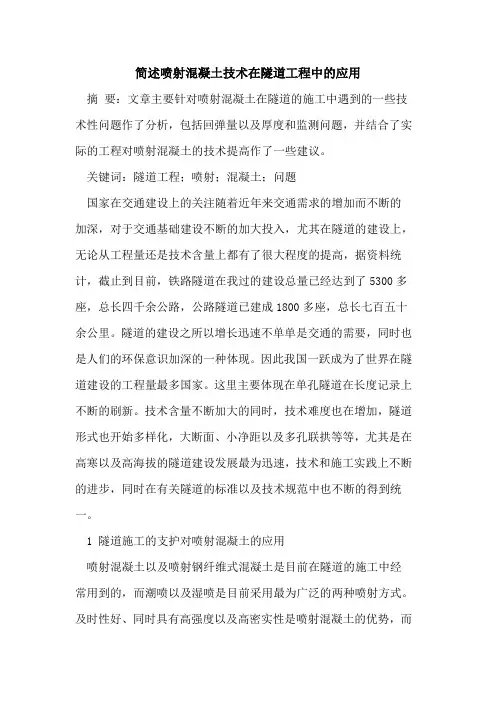

简述喷射混凝土技术在隧道工程中的应用

摘 要：文章主要针对喷射混凝土在隧道的施工中遇到的一些技术性问题作了分析，包括回弹量以及厚度和监测问题，并结合了实际的工程对喷射混凝土的技术提高作了一些建议。

关键词：隧道工程；喷射；混凝土；问题

国家在交通建设上的关注随着近年来交通需求的增加而不断的加深，对于交通基础建设不断的加大投入，尤其在隧道的建设上，无论从工程量还是技术含量上都有了很大程度的提高，据资料统计，截止到目前，铁路隧道在我过的建设总量已经达到了5300多座，总长四千余公路，公路隧道已建成1800多座，总长七百五十余公里。隧道的建设之所以增长迅速不单单是交通的需要，同时也是人们的环保意识加深的一种体现。因此我国一跃成为了世界在隧道建设的工程量最多国家。这里主要体现在单孔隧道在长度记录上不断的刷新。技术含量不断加大的同时，技术难度也在增加，隧道形式也开始多样化，大断面、小净距以及多孔联拱等等，尤其是在高寒以及高海拔的隧道建设发展最为迅速，技术和施工实践上不断的进步，同时在有关隧道的标准以及技术规范中也不断的得到统一。

1 隧道施工的支护对喷射混凝土的应用

喷射混凝土以及喷射钢纤维式混凝土是目前在隧道的施工中经常用到的，而潮喷以及湿喷是目前采用最为广泛的两种喷射方式。及时性好、同时具有高强度以及高密实性是喷射混凝土的优势，而且较之于其他的材料以及施工方式，在操作上又简便灵活，尤其是和钢拱架以及锚杆相互配合制作的联合支护对于软弱围岩的地质条件的支护效果极其明显。一般的施工都是分为两个阶段，首先是制作初期，需要对隧道的建设进行初步的把握和考察，对于材料在结构以及力学特征上进行了解，喷射混凝土一般都视作柔性结构，这样在围岩进行变形的时候就可以有足够的空间。其次，在混凝土产生了强度之后，就可以将支护体系看成是一个刚性整体，起到一个对围岩变形进行控制的所用，从而对围岩的自承能力进行发挥和保护。当然，对于整个过程，应当对支护的整体在韧性上进行中试以及强调，这其实也发展的必然结果，因为钢纤维混凝土在施工中的应用开始越来越广。

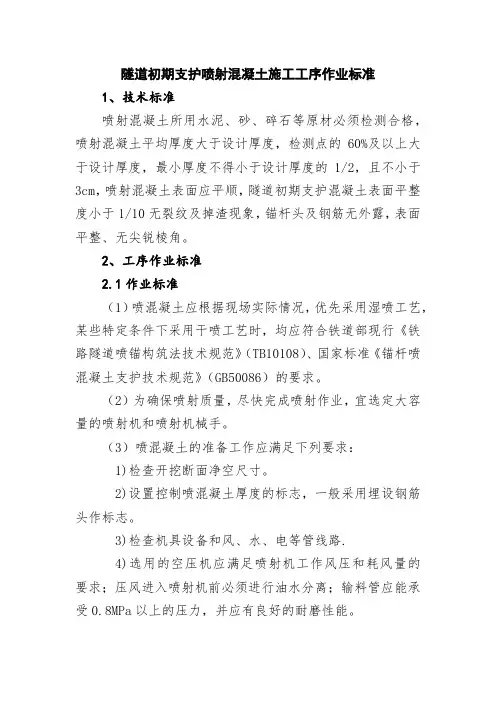

隧道初期支护喷射混凝土施工工序作业标准

1、技术标准

喷射混凝土所用水泥、砂、碎石等原材必须检测合格，喷射混凝土平均厚度大于设计厚度，检测点的60%及以上大于设计厚度，最小厚度不得小于设计厚度的1/2，且不小于3cm，喷射混凝土表面应平顺，隧道初期支护混凝土表面平整度小于1/10无裂纹及掉渣现象，锚杆头及钢筋无外露，表面平整、无尖锐棱角。

2、工序作业标准

2.1作业标准

（1）喷混凝土应根据现场实际情况，优先采用湿喷工艺，某些特定条件下采用干喷工艺时，均应符合铁道部现行《铁路隧道喷锚构筑法技术规范》（TB10108）、国家标准《锚杆喷混凝土支护技术规范》（GB50086）的要求。

（2）为确保喷射质量，尽快完成喷射作业，宜选定大容量的喷射机和喷射机械手。

（3）喷混凝土的准备工作应满足下列要求：

1)检查开挖断面净空尺寸。

2)设置控制喷混凝土厚度的标志，一般采用埋设钢筋头作标志。

3)检查机具设备和风、水、电等管线路.

4)选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能。 5)保证作业区内具有良好通风和照明条件。

6)喷射混凝土作业的环境温度不得低于5℃。

（4）受喷岩面的处理应满足下列要求：

1)喷混凝土施工前，应对受喷岩面进行处理。一般岩面可用高压水冲洗受喷面上的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面；若为泥、砂质岩面时可挂设细铁丝网（网格宜不大于20³20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷混凝土的附着力。喷混凝土前，宜先喷一层水泥砂浆，待终凝后再喷混凝土。

2)受喷面的小股水或裂隙渗漏水宜采用岩面注浆或导管引排后再喷混凝土。

3)大面积潮湿的岩面宜采用粘结性强的混凝土，可通过添加外加剂、掺合料改善混凝土性能。

喷射混凝土技术交底

一、工程概述

本工程中，喷射混凝土将广泛应用于边坡支护、隧道衬砌等部位，以提高结构的稳定性和安全性。为确保喷射混凝土施工的质量和安全，特进行此次技术交底。

二、施工准备

1、 材料准备

（1）水泥：优先选用普通硅酸盐水泥，强度等级不低于 425 级，水泥应有出厂合格证和质量检验报告。

（2）砂：采用中砂或粗砂，细度模数应大于 25，含泥量不应大于

3%。

（3）石子：采用碎石，粒径不宜大于 15mm，含泥量不应大于 1%。

（4）速凝剂：应根据水泥品种、水灰比等，通过试验确定最佳掺量，使用前应做速凝效果试验。

2、 机械设备准备

（1）喷射机：选用性能良好、工作稳定的喷射机，如转子式喷射机。 （2）空压机：提供足够的风压和风量，以保证喷射混凝土的顺利施工。

（3）搅拌机：用于搅拌混凝土干料。

3、 作业条件准备

（1）清理施工面：将受喷面上的松动岩块、浮渣等清理干净，并用高压风或水冲洗受喷面。

（2）设置控制喷射混凝土厚度的标志：在施工面上每隔一定距离设置厚度标志。

（3）检查机械设备：施工前对喷射机、空压机等设备进行检查和试运转，确保设备正常运行。

三、施工工艺流程

1、 干喷法工艺流程

（1）混合料的拌制

将水泥、砂、石子按配合比在搅拌机中搅拌均匀，然后运输至喷射现场。

（2）喷射作业

① 开机：先开风，再送电，然后送料。

② 喷射顺序：应自下而上，分段分片进行，先喷边墙，再喷拱顶。 ③ 喷射距离和角度：喷头与受喷面应垂直，并保持 06～10m 的距离。

④ 分层喷射：一次喷射厚度不宜超过 50mm，分层喷射时，后一层喷射应在前一层混凝土终凝后进行。

2、 湿喷法工艺流程

（1）原材料计量

准确计量水泥、砂、石子、水及外加剂的用量。

（2）搅拌

将原材料在搅拌机中搅拌均匀，形成混凝土拌合物。

（3）运输

采用混凝土运输罐车将拌合物运输至喷射现场。

（4）喷射作业

① 开机：先开风，再开泵送料。
