电感器的功能

图8-1 电感器的基本工作特性示意图

由图8-1可知，电感器的功能特点如下：

① 电感器对直流信号呈现很小的电阻(近似于短路)，对交流信号呈现的阻抗与频率成正比，频率越高，阻抗越大。

② 电感器的电感量越大，对交流信号的阻抗越大。

③ 电感器具有阻止电流变化的特性，流过电感器的电流不会发生突变。

一、电感器的滤波功能

由于电感器对交流信号的阻抗很大，对直流信号的阻抗很小，如果将电感量较大的电感器串接在整流电路中，就可起滤除交流信号的作用。

图8-2为电感器的滤波功能示意图。

图8-2

电感器的滤波功能示意图

1

电感器与电容器构成LC滤波电路，由电感器阻隔交流信号。

2 由电容器阻隔直流信号，可对电路起平滑滤波的作用。

由电感器L和电容器C构成LC滤波电路，交流220V电压输入，经桥式整流堆整流后，输出脉动直流电压，再经电感器L和电容器C滤波，变成稳定的直流电压为后级供电。

二、电感器的谐振功能

电感器与电容器并联可构成LC谐振电路，主要用来阻止一定频率的信号干扰。

图8-3为电感器的谐振功能示意图。

图8-3

电感器的谐振功能示意图

电感器对交流信号的阻抗随频率的升高而增大，电容器对交流信号的阻抗随频率的升高而减小，因此由电感器和电容器并联构成的LC并联谐振电路有一个固有谐振频率，即共谐频率。

由Ct、L1构成谐振电路进行调谐选台。

在该频率下，LC并联谐振电路呈现的阻抗最大。利用这种特性可以制成阻波电路，也可以制成选频电路。图8-4为LC并联谐振电路应用示意图。

图8-4 LC并联谐振电路应用示意图

将电感器与电容器串联可构成串联谐振电路，如图8-5所示。

图8-5 LC串联谐振电路 由图8-5可知，当输入信号经过LC串联谐振电路时，频率较高的信号因阻抗大而难通过电感器，而频率较低的信号因阻抗大也难通过电容器，谐振频率信号因阻抗最小而容易通过。LC串联谐振电路起选频作用。

由LC串联电路构成的陷波电路如图8-6所示。LC串联电路对低频和高频信号的阻抗都比较大，因此较高和较低频率的信号都可正常通过，对与谐振频率相同的信号阻抗很小，被短路到地，使输出信号很小，起陷波作用。

图8-6 由LC串联电路构成的陷波电路

合集下载

功率电感器计算方法

功率电感器计算方法

功率电感器计算方法

一、 公式推导

1、 法拉弟电磁定律：dtBwSdNdtdNdtdiL)(，可推导出LBwAeNIN2。

2、 安培定律：lgHgHmlmIN，

Hm：磁芯中的磁场强度，

lm：磁芯的有效磁路长度，

Hg：气隙中的磁场强度，

lg：气隙长度。

3、 由以上两个公式可以导出lg0lg0lg00lg2222rlmAeNrlmrAeNBwlmrBwBwAeNHgHmlmBwAeNL

在没有气隙的情况下lmrAeNL02

4、 电感储能：2lg)(2212BwAeHgHmlmINBwAeLIP

5、 磁感应强度与电流的关系：lg0lg)(02rlmINrlmNAeAeINNAeILBw

6、 电感器的安匝值，是由有效铜窗面积K0Aw组成，即NI=JK0Aw。可导出02BwJKLIAwAeAP，这就是根据电流选择磁芯的依据。

二、 根据要求的电感量和电流计算电感参数

1、 根据电感量和电流计算需要的磁芯规格，并选定磁芯。一般铁氧体材料的饱和磁感应强度为390mT，可以在150~200mT之间选取。电流密度J可选择3A/mm2。

2、 根据BwAeILN计算出应绕匝数。 3、 根据rlmLAeN0lg2计算出气隙长度。

4、 最后核算工作的磁感应强度是否符合设定值。

电感器

电感器

电感概念

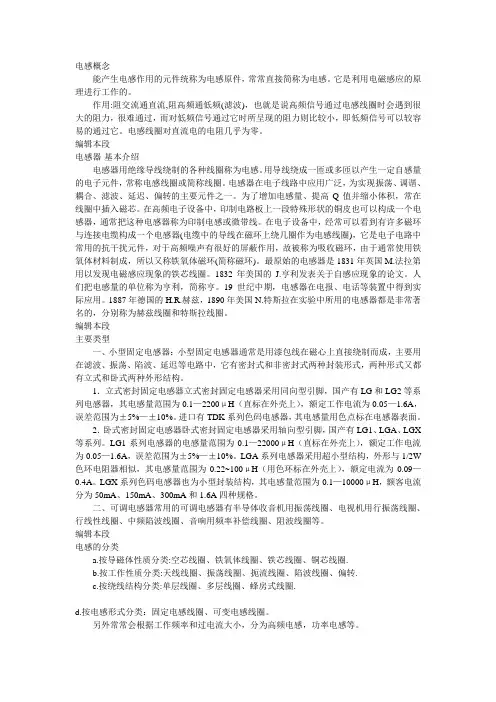

能产生电感作用的元件统称为电感原件，常常直接简称为电感。它是利用电磁感应的原理进行工作的。

作用:阻交流通直流,阻高频通低频(滤波)，也就是说高频信号通过电感线圈时会遇到很大的阻力，很难通过，而对低频信号通过它时所呈现的阻力则比较小，即低频信号可以较容易的通过它。电感线圈对直流电的电阻几乎为零。

编辑本段

电感器-基本介绍

电感器用绝缘导线绕制的各种线圈称为电感。用导线绕成一匝或多匝以产生一定自感量的电子元件，常称电感线圈或简称线圈。电感器在电子线路中应用广泛，为实现振荡、调谐、耦合、滤波、延迟、偏转的主要元件之一。为了增加电感量、提高Q值并缩小体积，常在线圈中插入磁芯。在高频电子设备中，印制电路板上一段特殊形状的铜皮也可以构成一个电感器，通常把这种电感器称为印制电感或微带线。在电子设备中，经常可以看到有许多磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈)，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环(简称磁环)。最原始的电感器是1831年英国M.法拉第用以发现电磁感应现象的铁芯线圈。1832年美国的J.亨利发表关于自感应现象的论文。人们把电感量的单位称为亨利，简称亨。19世纪中期，电感器在电报、电话等装置中得到实际应用。1887年德国的H.R.赫兹，1890年美国N.特斯拉在实验中所用的电感器都是非常著名的，分别称为赫兹线圈和特斯拉线圈。

编辑本段

主要类型

一、小型固定电感器：小型固定电感器通常是用漆包线在磁心上直接绕制而成，主要用在滤波、振荡、陷波、延迟等电路中，它有密封式和非密封式两种封装形式，两种形式又都有立式和卧式两种外形结构。

1．立式密封固定电感器立式密封固定电感器采用同向型引脚，国产有LG和LG2等系列电感器，其电感量范围为0.1—2200μH（直标在外壳上），额定工作电流为0.05—1.6A，误差范围为±5%—±10%。进口有TDK系列色码电感器，其电感量用色点标在电感器表面。

电感器的符号及类型

电感器的符号及类型

电感器的符号及类型

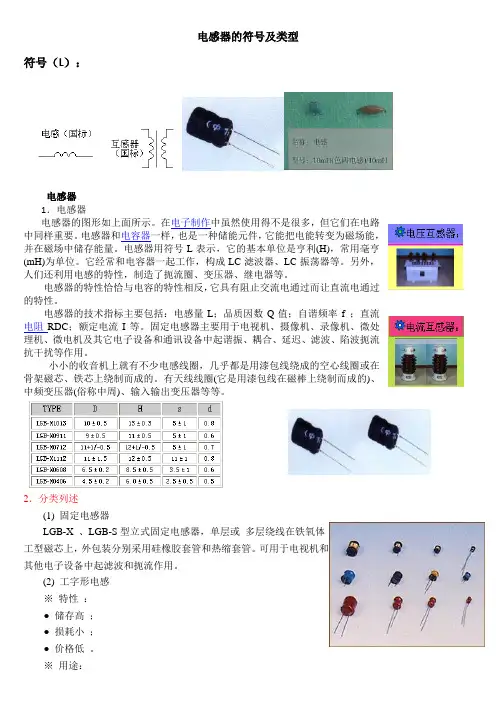

符号（L）：

电感器

1．电感器

电感器的图形如上面所示。在电子制作中虽然使用得不是很多，但它们在电路中同样重要。电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量。电感器用符号L表示，它的基本单位是亨利(H)，常用毫亨(mH)为单位。它经常和电容器一起工作，构成LC滤波器、LC振荡器等。另外，人们还利用电感的特性，制造了扼流圈、变压器、继电器等。

电感器的特性恰恰与电容的特性相反，它具有阻止交流电通过而让直流电通过的特性。

电感器的技术指标主要包括：电感量L；品质因数Q值；自谐频率f ；直流电阻RDC；额定电流I等。固定电感器主要用于电视机、摄像机、录像机、微处理机、微电机及其它电子设备和通讯设备中起谐振、耦合、延迟、滤波、陷波扼流抗干扰等作用。

小小的收音机上就有不少电感线圈，几乎都是用漆包线绕成的空心线圈或在骨架磁芯、铁芯上绕制而成的。有天线线圈(它是用漆包线在磁棒上绕制而成的)、中频变压器(俗称中周)、输入输出变压器等等。

2．分类列述

(1) 固定电感器

LGB-X 、LGB-S型立式固定电感器，单层或 多层绕线在铁氧体工型磁芯上，外包装分别采用硅橡胶套管和热缩套管。可用于电视机和其他电子设备中起滤波和扼流作用。

(2) 工字形电感

※ 特性 ：

● 储存高 ；

● 损耗小 ；

● 价格低 。

※ 用途： ● 微波消除，RF滤波；

● 输出扼流；

● EMI／RFI滤波；

● 广泛用于电脑、显示器；

● 彩电及各种电子设备等。

(3) 棒装线圈

※ 特性：

● 输出电流大；

● 价格低；

● 结构坚实 。

※ 用途：

● 微波消除；

● 输出扼流；

● EMI／RFI滤波；

● 广泛用于各类电子电路和电子设备等。

电感器知识介绍

电感器知识介绍

电感器知识介绍

3.1 电感器的英文缩写：L (Inductance) 电路符号：

3.2 电感器的国际标准单位是: H(亨利),mH(毫亨),uH（微亨）,nH（纳亨）；

3.3 电感器的单位换算是: 1H=103m H＝106u H＝109n H；1n H＝10-3u H=10-6m H=10 -9H

3.4 电感器的特性：通直流隔交流；通低频阻高频。

3.5 电感器的作用：滤波，陷波，振荡，储存磁能等。

3.6 电感器的分类:空芯电感和磁芯电感.磁芯电感又可称为铁芯电感和铜芯电感等.主机板中常见的是铜芯绕线电感.

3.7 电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH（误差5%）的电感。
