绪论0—1． 电机和变压器的磁路常采用什么材料制成，这种材料有那些主要特性？答：电机和变压器的磁路常采用硅钢片制成，它的导磁率高，损耗小，有饱和现象存在。
0—2． 磁滞损耗和涡流损耗是什幺原因引起的？它们的大小与那些因素有关？答：磁滞损耗由于B 交变时铁磁物质磁化不可逆，磁畴之间反复摩擦，消耗能量而产生的。
它与交变频率f 成正比，与磁密幅值的α次方成正比。
涡流损耗是由于通过铁心的磁通ф发生变化时，在铁心中产生感应电势，再由于这个感应电势引起电流（涡流）而产生的电损耗。
它与交变频率f 的平方和的平方成正比。
0—3． 在图0—5中，当给线圈外加正弦电压u 1时，线圈内为什么会感应出电势？当电流i 1增加和减小时，分别算出感应电势的实际方向。
答：在W 1中外加u1时在 W 1中产生交变电流i 1，i 1在W 1中产生交变磁通ф，ф通过W 2在W 2中和W 1中均产生感应电势е2和e 1，当i 1增加时e 1从b 到a ，е2从d 到c ，当i 1减少时e 1从a 到b ，е2从c 到d 。
0—4． 变压器电势、运动电势（速率电势）、自感电势和互感电势产生的原因有什么不同？其大小与那些因素有关？答：在线圈中，由于线圈交链的磁链（线圈与磁势相对静止）发生变化而产生的电势就叫变压器电势。
它与通过线圈的磁通的变化率成正比，与自身的匝数成正比。
由于导体与磁场发生相对运动切割磁力线而产生的感应电势叫做运动电势，它与切割磁力线的导体长度、磁强、切割速度有关。
由线圈自身的磁场与本身相交链的磁通发生改变而在本线圈内产生的感应电势叫自感电势，它与L 有关。
互感电势是由相邻线圈中，由一个线圈引起的磁通变化，使邻近线圈中的磁通发生变化而引起的其它线圈中的感应电势。
它与两线圈的匝数、相隔距离、磁通（互感磁通）变化率等有关。
0—5． 自感系数的大小与那些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个的自感系数大？哪一个的自感系数是常数？哪一个是变数？随什么因素变化？答：因为L ＝ψ/i ＝wФ/i ＝Ф/F ＝/，从上式可以推出L 与成正比，与磁阻成反比。
电机学习题含参考答案一、单选题（共100题，每题1分，共100分）1.电角度和机械角度的关系是（）。
A、不相等的B、电角度等于磁极对数乘机械角度C、相等的D、电角度大于机械角度正确答案：B2.异步电动机气隙过大会造成（）。
A、转子侧功率因数过低B、定子侧功率因数过高C、转子侧功率因数过高D、定子侧功率因数过低正确答案：D3.电机的工作原理都是以（）定律为基础的。
A、电磁感应B、电磁力C、磁路欧姆D、安培环路正确答案：A4.异步电动机功率因数低对电网的影响主要是（）。
A、电网电流波动B、电网负载波动C、电网电压波动D、电网频率波动正确答案：C5.同步发电机要进行能量转换，电枢电流中肯定含有（）A、直轴分量B、超前的无功电流C、滞后的无功电流D、交轴分量正确答案：D6.并联于大电网上的同步发电机，当运行于cosφ=1.0的情况下，若逐渐增大励磁电流，则电枢电流是（A、先增大后减小B、逐小C、先减小后增大D、逐大正确答案：D7.三相异步电动机空载时气隙磁通的大小主要取决于（）。
A、定子绕组的漏阻抗B、电源电压C、气隙大小D、定、转子铁心材质正确答案：B8.三相 50Hz 异步电动机，额定运行时的转差率为s=0.04，则转子绕组中的感应电动势的频率为（A、48HzB、2HzC、52HzD、50Hz正确答案：B9.硅钢片中含硅量越高导磁性能（）。
A、无影响B、不变C、越好D、越差正确答案：D10.与凸极同步发电机基本电磁功率无关的因素是（）。
A、空载电动势B、功角C、直轴同步电抗D、交轴同步电抗正确答案：D11.变压器一次绕组加额定电压，二次绕组带负载运行时，二次电压大小将随负载电流大小和（）的改变而改变。
A、励磁阻抗大小B、励磁电阻大小C、负载大小D、负载功率因数大小正确答案：D12.同步电动机转子的励磁绕组作用是通电后产生-一个（）磁场。
A、大小和极性都不变化的恒定B、极性不变但大小变化的C、脉动D、交变正确答案：A13.三相同步发电机在与电网并联时，必须满足一些条件，但首先必须绝对满足的条件是（）A、相位相等B、电压相等C、频率相等D、相序相同正确答案：D14.正常运行的发电机，在调整有功负荷时，对发电机无功负荷（）。
电机学第三版课后习题答案变压器1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dtd Ne 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1, U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。
1-2 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-3变压器的空载电流的性质和作用如何？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。
性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。
1-4一台220/110伏的变压器，变比221==N N k ，能否一次线圈用2匝，二次线圈用1匝，为什么？答：不能。
由m fN E U Φ=≈11144.4可知，由于匝数太少，主磁通m Φ将剧增，磁密m B 过大,磁路过于饱和，磁导率μ降低，磁阻m R 增大。
于是，根据磁路欧姆定律m m R N I Φ=10可知, 产生该磁通的激磁电流0I 必将大增。
再由3.12f B p m Fe ∝可知，磁密m B 过大, 导致铁耗Fe p 大增， 铜损耗120r I 也显著增大，变压器发热严重，可能损坏变压器。
《电机学》作业题解（适用于王秀和、孙雨萍编《电机学》）1-5 何为铁磁材料？为什么铁磁材料的磁导率高？答：诸如铁、镍、钴及他们的合金，将这些材料放在磁场后，磁场会显著增强，故而称之为铁磁材料；铁磁材料之所以磁导率高，是因为在这些材料的内部，大量存在着磁畴，这些磁畴的磁极方向通常是杂乱无章的，对外不显示磁性，当把这些材料放入磁场中，内部的小磁畴在外磁场的作用下，磁极方向逐渐被扭转成一致，对外就显示很强的磁性，所以导磁性能强。
1-9 铁心中的磁滞损耗和涡流损耗是如何产生的？为何铁心采用硅钢片？答：铁心中的磁滞损耗是因为铁心处在交变的磁场中，铁心反复被磁化，铁心中的小磁畴的磁极方向反复扭转，致使磁畴之间不断碰撞，消耗能量变成热能损耗；又因为铁心为导体，处在交变的磁场中，铁中会产生感应电动势，从而产生感应电流，感应电流围绕着磁通做漩涡状流动，从产生损耗，称之为涡流损耗，之所以采用硅钢片是因为一方面因硅钢电阻高，导磁性能好，可降低涡流损耗，另一方面，采用薄片叠成铁心，可将涡流限制在各个叠片中，相当于大大增加了铁心的电阻，从进一步降低了涡流损耗。
1-13 图1-27所示为一铁心，厚度为0.05m，铁心的相对磁导率为1000。
问：要产生0.003Wb的磁通，需要多大电流？在此电流下，铁心各部分的刺痛密度是多少？解：取磁路的平均长度，上下两边的长度和截面积相等算一段，算作磁路段1，左侧为2，右侧为3。
磁路段1长度和截面积：()120.050.20.0250.55m =⨯++=l ，210.050.150.0075m =⨯=A ；41m1710.55 5.83610A wb 10004100.0075π-===⨯⨯⨯⨯l R uA 磁路段2长度和截面积：20.1520.0750.30m =+⨯=l ，220.050.100.005m =⨯=A ；42m2720.30 4.77510A wb 10004100.005π-===⨯⨯⨯⨯l R uA 磁路段1长度和截面积：30.1520.0750.30m =+⨯=l ，230.050.050.0025m =⨯=A ；43m3730.309.54910A wb 10004100.0025π-===⨯⨯⨯⨯l R uA 总磁阻：45m m1m2m3(5.836 4.7759.549)10 2.01610A wb ==++⨯=⨯R R +R +R磁动势：5m 0.003 2.01610604.8A φ==⨯⨯=F R 励磁电流：604.8 1.512A 400===F i N在此电流下，铁心各部分的磁通密度分别为：110.030.4 0.0075φ===B TA220.030.6 0.05φ===B TA330.031.2 0.0025φ===B TA2-5 变压器做空载和短路试验时，从电源输入的有功功率主要消耗在什么地方?在一、二次侧分别做同一试验，测得的输入功率相同吗？为什么？答：做空载试验时，变压器的二次侧是开路的，所以变压器输入的功率消耗在一次测的电阻和激磁（励磁）支路电阻上，空载时，变压器的一次侧电流仅为额定负载时的百分之几，加之一次侧电阻远远小于激磁电阻，所以输入功率主要消耗在激磁电阻上。
电机学第三版课后习题答案变压器1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dtd Ne 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1, U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。
1-2 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-3变压器的空载电流的性质和作用如何？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。
性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。
1-4一台220/110伏的变压器，变比221==N N k ，能否一次线圈用2匝，二次线圈用1匝，为什么？答：不能。
由m fN E U Φ=≈11144.4可知，由于匝数太少，主磁通m Φ将剧增，磁密m B 过大,磁路过于饱和，磁导率μ降低，磁阻m R 增大。
于是，根据磁路欧姆定律m m R N I Φ=10可知, 产生该磁通的激磁电流0I 必将大增。
再由3.12f B p m Fe ∝可知，磁密m B 过大, 导致铁耗Fe p 大增， 铜损耗120r I 也显著增大，变压器发热严重，可能损坏变压器。
习题集目录第1章绪论 (1)第2章变压器的运行原理及理论分析 (2)第3章三相变压器及运行 (13)第4章三相变压器的不对称运行 (16)第5章特种变压器 (22)第6章交流绕组及其感应电动势 (27)第7章交流绕组及其感应磁动势 (32)第8章（略） (36)第9章三相异步电机的理论分析与运行特性 (37)第1章 绪论P17：1-1解：T S B 53.1025.0003.02==Φ=π14.3748.155.1304048.153.130=⇒--=--x x H H 匝1400530214.37≈⨯⨯===πI l H I F N xP17：1-2 解：(1)匝16435.2434.139951.010453.151.030214.37721=+=⨯⨯+-⨯⨯=+=-ππN N N(2)设B 在（1.48~1.55）之间()()（与假设相符）486.1417.34180651.26913715.79570001.03023048.148.155.13040101045140037=⇒-+=⇒-⨯⨯⎥⎦⎤⎢⎣⎡+-⨯--+⨯⨯=⨯==--B B B B B NI F ππw b 10918.2025.0486.1BS 32-⨯=⨯==ΦπP18：1-4解：2621020m s -⨯=(1)t dt td dt dB NS dt d Ne 314cos 096.20314sin 8.010*******-=⨯⨯⨯-=-=Φ-=- (2) t dt dBNS dt d N e 314cos 048.1060cos -=︒-=Φ-=(3)s rad n /31006010002602πππ=⨯==Ω()tcos cos 1cos 0t cos cos t Ω='='=+Ω=''θθθθθ则时，当，，则为时刻平面与磁力线夹角设ttt t t dtt t d dt dB NS dt d N e 314cos 72.104cos 096.20314sin 72.104sin 699.63100cos314sin 8.020200cos 2-=⋅⨯⨯-='-=Φ-=πθ第2章 变压器的运行原理及理论分析p42:2-1 设有一台500kV A 、三相、 35000/400V 双绕组变压器，一、二次绕组均系星形连接，试求高压方面和低压方面的额定电流。
第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小.电机：热轧硅钢片， 永磁材料： 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势4.44m E fN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d L e d tLψ=-对空心线圈：LLi ψ= 所以di eL L dt=- 自感：2LLN N m miiiL N i N φψ===∧=∧Am lμ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。
电机学课后习题答案问题1：简述直流电机的工作原理。
答案：直流电机的工作原理基于电磁感应定律和洛伦兹力定律。
当直流电通过电机的定子线圈时，会在定子中产生磁场。
这个磁场与转子中的电流相互作用，产生力矩，使转子旋转。
转子的旋转方向取决于电流的方向以及磁场的方向。
问题2：解释同步电机和异步电机的区别。
答案：同步电机和异步电机的主要区别在于它们的转速与电网频率的关系。
同步电机的转速严格与电网频率同步，即转速等于电网频率乘以极对数。
而异步电机的转速则略低于同步转速，存在滑差，这是因为异步电机的转子电流是感应产生的，而不是直接供电。
问题3：三相异步电机的启动方式有哪些？答案：三相异步电机的启动方式主要有以下几种：1. 直接启动：将电机直接接入电网，适用于小型电机。
2. 星-三角形启动：在启动时将电机接成星形，以降低启动电流，启动后再切换为三角形连接。
3. 自耦变压器启动：使用自耦变压器降低启动时的电压，从而减小启动电流。
4. 软启动器启动：通过电子控制技术逐渐增加电机的启动电压和电流，实现平滑启动。
问题4：解释变压器的工作原理。
答案：变压器的工作原理基于电磁感应。
它由两个或多个线圈组成，这些线圈围绕同一个铁芯。
当交流电通过初级线圈时，会在铁芯中产生变化的磁通量，这个变化的磁通量会在次级线圈中感应出电动势。
变压器的输出电压与输入电压之比等于次级线圈与初级线圈的匝数比。
问题5：电机的效率如何计算？答案：电机的效率是输出功率与输入功率之比，通常用百分比表示。
计算公式为：\[ \text{效率} = \left( \frac{\text{输出功率}}{\text{输入功率}} \right) \times 100\% \]输出功率是指电机轴上的实际输出功率，而输入功率是电机消耗的电能功率。
结束语：电机学的学习不仅需要理解理论知识，还需要通过课后习题来加深对知识点的掌握。
希望上述答案能够帮助你更好地理解电机学的基本概念和原理。
电机学第四版课后答案电机学第四版课后习题答案第⼀章磁路电机学1-1 磁路的磁阻如何计算？磁阻的单位是什么？答：磁路的磁阻与磁路的⼏何形状（长度、⾯积）和材料的导磁性能有关，计算公式为AlR m µ=，单位：Wb A1-2 铁⼼中的磁滞损耗和涡流损耗是怎样产⽣的，它们各与哪些因素有关？答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。
经验公式V fB C p nm h h =。
与铁磁材料的磁滞损耗系数、磁场交变的频率、铁⼼的体积及磁化强度有关；涡流损耗：交变的磁场产⽣交变的电场，在铁⼼中形成环流（涡流），通过电阻产⽣的损耗。
经验公式G B f C p m Fe h 23.1≈。
与材料的铁⼼损耗系数、频率、磁通及铁⼼重量有关。
1-3 图⽰铁⼼线圈，已知线圈的匝数N=1000，铁⼼厚度为0.025m （铁⼼由0.35mm 的DR320硅钢⽚叠成），叠⽚系数（即截⾯中铁的⾯积与总⾯积之⽐）为0.93，不计漏磁，试计算：(1) 中间⼼柱的磁通为4105.7-?Wb ，不计铁⼼的磁位降时所需的直流励磁电流； (2) 考虑铁⼼磁位降时，产⽣同样的磁通量时所需的励磁电流。
解：磁路左右对称∴可以从中间轴线分开，只考虑右半磁路的情况: 铁⼼、⽓隙截⾯2422109.293.01025.1025.0m m A A --?===δ(考虑边缘效应时，通长在⽓隙截⾯边长上加⼀个⽓隙的长度；⽓隙截⾯可以不乘系数) ⽓隙长度m l 41052-?==δδ铁⼼长度()m cm l 21045.122025.025.15225.125.7-?=?--+-= 铁⼼、⽓隙中的磁感应强度T T A B B 29.1109.22105.7244==Φ==--δ (1) 不计铁⼼中的磁位降：⽓隙磁场强度m A m A B H 67100.110429.1?=?==-πµδδ磁势A A l H F F I 500105100.146==?==-δδδ电流A NF I I5.0==(2) 考虑铁⼼中的磁位降：铁⼼中T B 29.1= 查表可知：m A H 700=铁⼼磁位降A A l H F Fe 15.871045.127002=??=?=- A A A F F F Fe I 15.58715.87500=+=+=δ A NF I I59.0≈=1-4 图⽰铁⼼线圈，线圈A 为100匝，通⼊电流1.5A ，线圈B 为50匝，通⼊电流1A ，铁⼼截⾯积均匀，求PQ 两点间的磁位降。

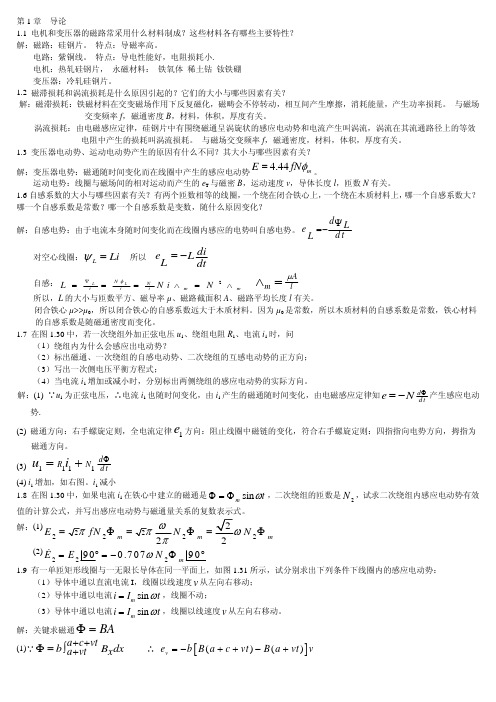

《电机学》课后习题答案华中科技大学辜承林主编第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d Le dt Lψ=- 对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am lμ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。
解：(1) ∵u 1为正弦电压，∴电流i 1也随时间变化，由i 1产生的磁通随时间变化，由电磁感应定律知d dte N Φ=-产生感应电动势. (2) 磁通方向：右手螺旋定则，全电流定律1e方向：阻止线圈中磁链的变化，符合右手螺旋定则：四指指向电势方向，拇指为磁通方向。
(3)1111d R N dt u i Φ=+(4) i 1增加，如右图。
i 1减小1.8 在图1.30中，如果电流i 1在铁心中建立的磁通是t m ωsin Φ=Φ，二次绕组的匝数是2N ，试求二次绕组内感应电动势有效值的计算公式，并写出感应电动势与磁通量关系的复数表示式。
解：(1)222222m m m E fN N N ωπ=Φ=Φ=Φ (2)222900.70790mE E N ω=︒=-Φ︒1.9 有一单匝矩形线圈与一无限长导体在同一平面上，如图1.31所示，试分别求出下列条件下线圈内的感应电动势：（1）导体中通以直流电流I ，线圈以线速度v 从左向右移动； （2）导体中通以电流sin m i I t ω=，线圈不动；（3）导体中通以电流sin m i I t ω=，线圈以线速度v 从左向右移动。
解：关键求磁通BA Φ=(1)∵a c vt a vt x b B dx +++Φ=⎰ ∴ []()()v e b B a c vt B a vt v =-++-+00()()2()IB a c vt H a c vt a c vt μμπ++=++=++∵()2()a c vt I Hl H a c vt π++==⋅++⎰同理a+vt 处的B 值 0()02()a v t av t IB Ha vt μμπ++==+ ∴001122()()()Ibv bI vc a vt a c vt a vt a c vt e μμππ++++++=-=(2) 只有变压器电势 d T dte N Φ=-a cx aBA b B dx +Φ==⎰xHl N I =⎰N=1 ∴2()x H a c i π⋅+=0x B Hμ= 00122sin i x m a x a xB I t μμππω++== ∴0001222sin sin ln()sin ln m m a c I bI b b a c a ca m a x aatdx t a x I t μμμπππωωω++++Φ==+=⎰∴02ln cos b a c Tae t μωπω+=- (3) 运动电势e v 变为：0s i n 2()()mbIvc t v a vt a c vte μωπ+++=（把（1）中的I 用sin m I t ω代）变压器电势变为：02sin ln m a c vt I b a c vt x a vta vtb B dt t μπω++++++Φ==⎰2ln cos b d a c vt T dt a vte t μωφπω+++=-=-线圈中感应电势v T e e e =+1.10 在图1.32所示的磁路中，两个线圈都接在直流电源上，已知1I 、2I 、1N 、2N ，回答下列问题：（1）总磁动势F 是多少？（2）若2I 反向，总磁动势F 又是多少？（3）电流方向仍如图所示，若在a 、b 出切开形成一空气隙δ，总磁动势F 是多少？此时铁心磁压降大还是空气隙磁压降大？（4）在铁心截面积均匀和不计漏磁的情况下，比较（3）中铁心和气隙中B 、H 的大小。
（5）比较（1）和（3）中两种情况下铁心中的B 、H 的大小。
(1)1122F N I N I =- 有右手螺旋定则判断可知，两个磁势产生的磁通方向相反。
(2)1122F N I N I =+（3） 总的磁势不变仍为1122FN I N I =-∵磁压降 m k Φ 铁心lm A R μ= 空气隙00Am R δμ=虽然1δ> 但∵0μμ ∴0m m R R∴空气隙的磁压降大 （4）∵忽略漏磁 ∴Fe δΦ=Φ 而截面积相等∴Fe BB δ= ∵0μμ∴Fe H H δ>（5）∵第一种情况∵(1)Φ大 ∴(1)(3)B B >同理(1)(3)H H >1．9 一个带有气隙的铁心线圈（参考图14.1），若线圈电阻为R ，接到电压为U 的直流电源上，如果改变气隙的大小，问铁心内的磁通Φ和线圈中的电流I 将如何变化？若线圈电阻可忽略不计，但线圈接到电压有效值为U 的工频交流电源上，如果改变气隙大小，问铁心内磁通和线圈中电流是否变化？如气隙δ增大磁阻m R 增大，如磁势不变，则φ减小∵ d dtu Ri e Ri φ=+=+ ∵φ在减小 ∴0d dt φ< ∴ i 增大接在交流电源上，同上 直流电源：∵ 0d dtφ= ∴i 不变但φ仍然减小。
1．10 一个有铁心的线圈，电阻为Ω2。
当将其接入110V 的交流电源时，测得输入功率为90W ，电流为A 5.2，试求此铁心的铁心损耗。
电功率平衡可知（或能量守恒），输入的功率一部分消耗在线圈电阻上，一部分为铁耗∴2290 2.5277.5Fe P P I R w=-=-⨯=入1．11 对于图14.1，如果铁心用D23硅钢片叠成，截面积241025.12m A -⨯=，铁心的平均长度m l 4.0=，空气隙m 3105.0-⨯=δ绕组的匝数为600匝，试求产生磁通Wb 4109.10-⨯=Φ时所需的励磁磁动势和励磁电流。
磁密4410.91012.25100.89()AB T --⨯Φ⨯=== 查磁化曲线 299()Fe A H m=气隙：570.897.0859910()410A H m δπ--==⨯⨯ 磁动势:Fe F H l H δδ=+= 532990.47.08599100.510-⨯+⨯⨯⨯=473.9(A)∵F=NI ∴I=F ／N=473.9／600=0.79(A)1．12 设1．11题的励磁绕组的电阻为Ω120，接于110V 的直流电源上，问铁心磁通是多少？先求出磁势： ∵是直流电源 ∴φ不变，0d dte φ=-=∴110120U R I== ∴110120600550()F NI A ==⨯= 然后根据误差进行迭代 设'412.5610Wb φ-=⨯则1()A Fe B B T δΦ===∴383()A m Fe H = 71410H πδ-⨯=∴71410H πδ-⨯=∴7'314103830.40.510551.3()Fe F H l H A δπδ--⨯=+=⨯+⨯⨯=F ∆=551.3-550=1.3 很小，∴假设正确1．13 设1．12题的励磁绕组的电阻可忽略不计，接于50Hz 的正弦电压110V （有效值）上，问铁心磁通最大值是多少？ ∵e u = ∴E=110V4.44m E fN =Φ∴41104.44506008.25810()m Wb -⨯⨯Φ==⨯1．14 图1-4中直流磁路由D23硅钢片叠成，磁路各截面的净面积相等，为23105.2m A -⨯=，磁路平均长m l 5.01=，m l 2.02=，m l 5.03=（包括气隙δ），m 2102.0-⨯=δ。
己知空气隙中的磁通量Wb 3106.4-⨯=Φ，又A I N 1030022=，求另外两支路中的1Φ、2Φ及11I N 。
