《电机学(上)》课时小结—---—--—--——-————--—-—----—-—---———-—-——-—-——-———--———-—-----——-———---—-—--——第一章绪论1.电机的定义、分类？2.铁磁材料的B=f（H)曲线、磁滞回线?（重点）3.铁磁材料的分类和各自的特点？磁路的饱和现象？何为剩磁？何为矫玩力?（重点）4.铁耗由哪些部分组成?它的大小受到什么物理参量的影响？如何减小铁耗？（重点）5.绕组的电感、电抗受哪些因素的影响?6.磁路的全电流定律、欧姆定律、基尔霍夫定律？7.电磁感应定律在电机中的应用（重点）？8.电机的制造材料有哪些(了解）?——-——-———-—-————--------——-—---————--——-——--———————-——--———--———-——--—--—----第二章变压器的基本作用原理与理论分析1.变压器的定义？基本工作原理？（重点）2.变压器的分类（了解) ?变压器的组成?3.铁芯的作用、材料和装配方式？铁芯截面形状的选择依据?4.绕组的作用、材料？铁芯式和铁壳式变压器特点？5.变压器油的作用？6.变压器的额定值？（重点）7.变压器的空载运行？8.变压器主磁通和漏磁通的区别？9.变压器物理量正方向的规定？10.变压器感应电动势表达式？变比？（重点）11.变压器主磁通的大小和波形受哪些因素影响？（重点）12.变压器励磁电流的组成及各分量的作用？13.变压器的r m、x m、x1的物理意义及特点？14.变压器空载运行时的等效电路、基本方程和相量图？（重点）15.变压器负载运行时的电磁现象？（要点：负载时的磁动势平衡式，与空载相比磁场有何变化？）16.变压器绕组归算的定义、原则和归算公式？（重点）17.变压器负载运行时的基本方程、等效电路和相量图？（归算后）（重点）18.Г型等效电路、简化简化等效电路？19.书面作业: 2—1 2-220.标么值的定义、基准值的选取、应用标么值的优点？21.变压器空载试验?(目的、线路、计算公式）（重点）22.变压器空载试验？（目的、线路、计算公式）（重点）23.变压器运行的铁耗和铜耗有何特点？24.短路电压、短路电压标么值？25.变压器电压变化率的定义?公式？实用公式?（重点)26.变压器的外特性?27.变压器运行效率的定义？公式?实用公式？28.变压器运行的最大效率及出现最大效率的条件？ (重点）29.书面作业：2—6、8—--———————-—--—-—-—--——-——---—--———————-—-—-——-—---—-—-—-———-—-------—-—-———-第三章三相变压器及运行1.三相变压器的磁路及其特点?（组式、芯式)（重点）2.变压器的连接组别及时钟表示法?3.三相变压器连接组别的判断方法?(重点)4.书面作业P56：3-1、3-25.三相变压器的磁路及连接组别对电动势波形的影响?6.变压器并联运行的理想条件?并联时如何满足这些条件？ (重点)7.变压器并联运行的负载分配?（重点）8. 书面作业P56:3-5、3-8表3.1 磁路和联边组别对电动势波形的影响表3。

第三章变压器3． 1变压器有哪几个主要部件？各部件的功能是什么？变压器的主要部件:铁心 : 磁路 , 包括芯柱和铁轭两部分绕组:电路油箱 : 加强散热，提高绝缘强度套管 : 使高压引线和接地的油箱绝缘3．2变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？变压器铁心的作用是磁路. 铁心中交变的磁通会在铁心中引起铁耗, 用涂绝缘漆的薄硅钢片叠成铁心, 可以大大减小铁耗.3． 3为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度 .3． 4变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？额定值I1N, I 2N,U1N, U2N, S N, f NU U 1N :一次绕组端子间电压保证值2 N :空载时 ,一次侧加额定电压,二次侧测量得到的电压3． 5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使E1N1k ,实现变压功能E2N2漏磁通 :只交链自身绕组 , 作用是在绕组电路中产生电压降,负载时影响主磁通 ,E1和二次电压 U2的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用Z m反应磁通的作用,用x1, x2反应漏磁通的作用3． 6电抗X1、X k、X m的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为Z k和 Z m是不变的？Z k的大小对变压器的运行性能有什么影响？在类变压器Z k的范围如何？x1:对应一次绕组的漏磁通,磁路的磁组很大，因此x1很小,因为空气的磁导率为常数,∴ x1为常数x k x1x2叫短路电抗x m:对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小 ,而电抗与磁阻成反比,因此x m很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而负载试验时加额定电压，主磁通大，所以短路试验时x m比空载试验时的 x m大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，x1, x k在空载试验 ,断路试验和负载运行时 ,数值相等 ,ZK U K叫短路阻抗Z K R K j X K( 1R2R)( j1 x是常数∴不变 (R1,R2随温I K2x)度变化 )Z m E1 4.44 fN1 m 2 fN21(见背面 ) I02I 0N1R m3．7为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流与成正比,如感应电势成正弦,则也为正弦变化，∴i0也为正弦铁心饱和时 : i为尖顶波,见P图 3.801233． 8试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流 I产生的磁动势 F和二次电流 I2产生的磁动势F共同作用在磁路上，等于磁通112乘磁组 ,即F1F2m R m其中是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的R m很小，而 R m0,则F1F20,即F1F2这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大 .当仅考虑数量关系时 ,有N1I1N2I 2即kI1I2或I1I2∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一 ,二次电流之比和他们的匝数成反比 .3．9为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？P02P Fe空载时I0很小，∴解：P Fe∵空载损耗 P0 mI 0 R1 mI02R1可忽略∴P0P FeP k P c u∵ P k Pcu P Fe∵短路试验时外施电压U k很小,∴很小 ,I 0很小∴铁耗很小 ,可忽略铁耗 ,P k Pcu负载时 P Fe：与空载时无差别，这是因为当f不变时， P Fe B22E2U 2负载与空载时一次绕组侧施加的电压基本不变，∴P Fe基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些P cu：如果是同一电流，则无差别。

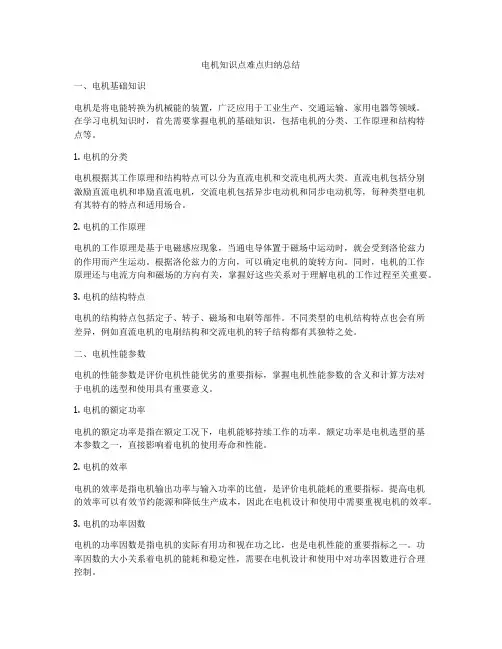

电机知识点难点归纳总结一、电机基础知识电机是将电能转换为机械能的装置，广泛应用于工业生产、交通运输、家用电器等领域。

在学习电机知识时，首先需要掌握电机的基础知识，包括电机的分类、工作原理和结构特点等。

1. 电机的分类电机根据其工作原理和结构特点可以分为直流电机和交流电机两大类。

直流电机包括分别激励直流电机和串励直流电机，交流电机包括异步电动机和同步电动机等，每种类型电机有其特有的特点和适用场合。

2. 电机的工作原理电机的工作原理是基于电磁感应现象，当通电导体置于磁场中运动时，就会受到洛伦兹力的作用而产生运动。

根据洛伦兹力的方向，可以确定电机的旋转方向。

同时，电机的工作原理还与电流方向和磁场的方向有关，掌握好这些关系对于理解电机的工作过程至关重要。

3. 电机的结构特点电机的结构特点包括定子、转子、磁场和电刷等部件。

不同类型的电机结构特点也会有所差异，例如直流电机的电刷结构和交流电机的转子结构都有其独特之处。

二、电机性能参数电机的性能参数是评价电机性能优劣的重要指标，掌握电机性能参数的含义和计算方法对于电机的选型和使用具有重要意义。

1. 电机的额定功率电机的额定功率是指在额定工况下，电机能够持续工作的功率。

额定功率是电机选型的基本参数之一，直接影响着电机的使用寿命和性能。

2. 电机的效率电机的效率是指电机输出功率与输入功率的比值，是评价电机能耗的重要指标。

提高电机的效率可以有效节约能源和降低生产成本，因此在电机设计和使用中需要重视电机的效率。

3. 电机的功率因数电机的功率因数是指电机的实际有用功和视在功之比，也是电机性能的重要指标之一。

功率因数的大小关系着电机的能耗和稳定性，需要在电机设计和使用中对功率因数进行合理控制。

4. 电机的启动和制动特性电机的启动和制动特性包括启动方式、起动时间、制动方式、制动时间等参数，这些参数直接影响着电机的工作过程和安全性，需要在电机设计和选型时进行合理考虑。

三、电机的控制和保护电机的控制和保护是电机应用的关键环节，不同的控制方式和保护措施对于电机的正常运行和安全性具有重要意义。

电机学第四版华中科技大学出版社课后答案第一章1.1 电机和变压器的磁路主要采用硅钢片制成。

硅钢片具有良好的导磁性能，其磁导率极高（可达到真空磁导率的数百乃至数千倍），能减小电机和变压器的体积。

同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能有效降低材料在交变磁场作用下产生的磁滞损耗和涡流损耗。

1.2 铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗称为磁滞损耗。

当交变磁通穿过铁磁材料时，将在其中感应电动势和产生涡流,涡流产生的焦耳损耗称为涡流损耗。

磁滞损耗和涡流损耗合在一起称为铁耗。

在铁磁材料重量一定的情况下,铁耗P Fe的大小与磁场交变的频率f和最大磁通密度B m之间的关系为P Fe C ∝fβB2m式中, β为频率指数，与材料性质有关,其值在1.2~1.6之间。

因此，铁耗与最大磁通密度的平方、磁通交变频率f的β次方成正比。

1.3 变压器电动势是线圈与磁场相对静止，单由磁通随时间变化而在线圈中产生的感应电动势，与变压器工作时的情况一样，并由此而得名。

运动电动势是磁场恒定时，单由线圈(或导体)与磁场之间的相对运动所产生。

变压器电动势的大小与线圈匝数及与线圈交链的做通随时间的变化率成正比;运动电动势的大小与导体长度、导体与磁场间相对运动的速度以及磁通密度成正比。

1.4 当铁磁材料中的磁通密度B达到定的程度后.B的增加随着外加场H的增加而逐渐变慢，磁导率减小，这种现象称为磁饱和现象。

1.5 磁通、磁动势、磁阻分别和电路中的电流、电动势和电阻对应,磁路的基本定律分别和电路中的基本定律对应。

磁路的基本定律有磁路欧姆定律中Φ=F/R m=Λm F,磁路基尔霍夫第一定律中ΣΦ=0,磁路基尔霍夫第二定律ΣF= ΣHl= ΣΦR m。

当铁芯磁路上有几个磁动势同时作用时，磁路计算一般不能用叠加原理。

因为铁芯磁路存在饱和现象。

饱和时，磁阻不是一个常数,因此不能用叠加原理。

若铁芯中的磁通密度很小，没有饱和，则可以用叠加原理。

电机学知识点总结电机学知识点总结电机学课程是高等学校电气类专业的一门重要技术基础课课程的特点是理论性强、概念抽象、专业性特征明显它涉及的基础理论和知识面较广牵涉电、磁、热、机械等综合知识。

下面请看小编带来的电机学知识点总结。

电机学知识点总结直流电动机知识点1、直流电动机主要结构是定子和转子；定子主要包括定子铁心、励磁绕组、电刷。

转子主要包括转子铁心、电枢绕组、换向器。

2、直流电动机通过电刷与换向器与外电路相连接。

3、直流电动机的工作原理：通过电刷与换向器之间的切换，导体内的电流随着导体所处的磁极性的改变而同时改变其方向，从而使电磁转矩的方向始终不变。

4、通过电刷和换向器将外部通入的直流电变成线圈内的交变电流的过程叫做“逆变”。

5、励磁方式分为他励式和自励式；自励式包括并励式、串励式和复励式。

（只考他励式和并励式，掌握他励式和并励式的图形）6、直流电机的额定值：①额定功率PN 对于发电机额定功率指线端输出的电功率；对于电动机额定功率指轴上输出的机械功率。

②额定电压、额定电流均指额定状态下电机的线电压线电流。

7、磁极数=电刷数=支路数（2p=电刷数=2a，p为极对数，a为支路对数）8、空载时电极内的磁场由励磁绕组的磁动势单独作用产生，分为主磁通和漏磁通两部分。

9、电枢反应：负载时电枢磁动势对气隙主磁场的影响。

10、电刷位置是电枢表面电流分布的分界线。

11、交轴电枢反应的影响：①使气隙磁场发生畸变；②物理中线偏离几何中线；③饱和时具有一定的去磁作用。

12、电刷偏离几何中线时，出现直轴。

13、Ea=CeΦn Te=CTΦIa CT=9.55Ce14、发电机 Ea=U+IaRa电动机 U=Ea+IaRa15、他励发电机的特性（主要掌握外特性U=f(I)）曲线向下倾斜原因①U=Ea‐IaRa；随着负载电流I增大，电枢电阻压降 IaRa随之增大，所以U减小。

②交轴电枢反应产生一定的去磁作用；随着负载的增加，气隙磁通Φ和电枢电动势Ea将减小，再加上IaRa的.增大使电压的下降程度增大。

电机学概念以及公式总结电机学是一个研究电动机工作原理和运行特性的学科。

电动机是一种将电能转化为机械能的装置，它是现代工业中不可或缺的设备之一、在电机学中，我们需要掌握一些基本概念和公式来分析和计算电动机的性能。

1.电机概念：(1)励磁：通过电流在电动机的励磁线圈中产生磁场。

(2)动极转子：电机的转子部分，通常由电流产生的磁场与定子磁场相互作用来产生转矩。

(3)定子：电机的静态部分，包括固定的线圈和磁场。

(4)动极转子感应电动势：当动极转子旋转时，转子线圈就会受到磁场的影响，产生感应电动势。

(5)动极转子电感电动势：当动极转子上的线圈传输电流时，就会在线圈中产生感应电动势。

2.电机公式：(1)电动势公式：U=E+I*R，其中U是电源电压，E是感应电动势，I 是电流，R是电阻。

(2) 电动机效率公式：η = (Pout / Pin) * 100%，其中Pout是输出功率，Pin是输入功率。

(3)转矩公式：T=k*I*φ，其中T是转矩，k是转矩系数，I是电流，φ是磁通量。

(4)电流-转速方程：N=(U-E)/k*φ，其中N是转速，U是电源电压，E是感应电动势，k是电机常数，φ是磁通量。

(5) 转矩-转速特性公式：T = (Pout * 60) / (2 * π * N)，其中T是转矩，Pout是输出功率，N是转速。

3.电机类型：(1)直流电动机：通过直流电源供电，具有较大的转矩和调速范围。

(2)交流电动机：通过交流电源供电，具有简单的结构和较小的体积。

(3)三相异步电动机：最常用的电动机类型，通过三相交流电源供电。

(4)步进电机：通过脉冲信号驱动，可精确控制转动角度和位置。

4.电机特性：(1)转速特性：描述电机在不同负载下的转速变化情况。

(2)转矩特性：描述电机在不同负载下的输出转矩变化情况。

(3)效率特性：描述电机在不同负载下的能源转换效率。

5.电机控制：(1)转速控制：通过调节电源电压、频率和电流来控制电机转速。

《电机学》课后习题答案华中科技大学辜承林主编第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。

特点：导磁率高。

电路：紫铜线。

特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。

1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。

与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。

涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。

与磁场交变频率f ，磁通密度，材料，体积，厚度有关。

1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。

运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。

1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？ 解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。

d L e d t Lψ=-对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。

闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。

因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。

电动机学重要知识点总结一、电动机的工作原理电动机是利用电磁学原理将电能转换成机械能的装置。

其工作原理主要是通过电流在磁场中所产生的作用力，使电机转子产生转动。

电动机主要由定子和转子两部分组成，定子中布置有线圈，通过外加电流使定子中的磁场产生作用力，从而使得转子得以旋转。

电动机的工作原理是基础中的基础，只有深入了解了这一点，才能更好地了解和理解电动机的运行状态和性能特点。

二、电动机的类型根据电力来源和结构形式，电动机可以分为直流电动机和交流电动机。

直流电动机按照其励磁方式可以分为串励直流电机、并励直流电机和复合励磁直流电机。

交流电动机则根据其转子结构可以分为异步电动机和同步电动机。

根据不同的装配方式，电动机还可以分为水平安装和垂直安装的两种形式。

掌握各种类型电动机的特点和适用范围，可以更准确地选择和使用电动机。

三、电动机的性能参数电动机的性能参数是描述电动机特性和性能的重要参考指标，包括额定功率、额定转速、额定电流、效率和功率因数等。

额定功率是电动机标称工作状态下的输出功率，额定转速则是电动机在额定电压工作情况下的最大转速。

额定电流是电动机在额定电压和额定频率下的电流大小。

效率是衡量电动机能源利用率的重要指标，功率因数则是描述电机对电网的功率需求情况。

了解电动机的性能参数有助于合理使用和维护电动机，确保其正常运行。

四、电动机的运行状态电动机的运行状态包括空载运行和负载运行两种情况。

空载运行即电机在无负载状态下运行，此时电机的输入功率较小。

负载运行是电机在额定负荷下运行，此时电机的输入功率较大。

在实际操作中，要根据电动机的运行状态选择合适的操作方式，以确保电机的性能和使用寿命。

五、电动机的安装和维护电动机安装和维护是确保电动机正常运行和延长使用寿命的重要环节。

在安装时，应该注意安装位置、固定方式和接线方法，并且要根据电动机型号和规格选择适当的安装方法。

维护包括定期检查、清洁和润滑等操作，以及发现问题及时进行排除和维修。

电机知识点难点总结一、电机基础知识1. 电机的定义和分类电机是将电能转化为机械能的装置，常见的电机包括直流电机、交流电机和步进电机等。

根据不同的工作原理和结构特点，电机可以进一步分为各种类型，如异步电动机、同步电动机、直流直流电机、步进电动机等。

2. 电机的工作原理电机的工作原理主要是基于磁场与电流之间的相互作用，通过电磁感应产生力矩从而驱动转子运动。

不同类型的电机有不同的工作原理，例如直流电机是基于直流电流在磁场中的作用，交流电机是基于交变电流在磁场中的作用。

3. 电机的结构和特点电机的结构包括定子和转子两部分，同时还包括电机外壳、轴承、绕组、磁极等。

电机的特点主要有功率、转速、效率、起动性能、负载性能等。

4. 电机的性能参数电机的性能参数包括额定功率、额定转速、额定电流、效率、功率因数、起动电流、空载电流、额定转矩等。

二、电机驱动技术1. 电机控制技术电机控制技术主要包括速度控制、位置控制和力矩控制等。

常见的控制方法有电压调制、频率调制、PWM调制等。

2. 变频调速技术变频调速技术是通过改变电机供电的频率来实现调速的技术，主要应用于交流电机调速系统。

3. 电机保护技术电机保护技术包括过载保护、短路保护、缺相保护、过压保护、欠压保护等，在电机运行过程中，及时对电机进行保护，可有效延长电机的使用寿命。

4. 电机节能技术电机节能技术主要包括变频调速、高效电机、节能控制器、减速器、节能传动等，通过技术手段降低电机的能耗，提高能源利用效率。

三、电机维护与故障排除1. 电机的定期维护电机的定期维护包括轴承润滑、绝缘电阻测量、冷却系统清洁、定期检查电机的连接件等，通过定期维护可延长电机的使用寿命。

2. 电机的故障排除电机的故障包括轴承故障、绕组短路、绝缘老化、定子绕组断线、轴承磨损等，对于不同类型的故障，需要采取相应的排除措施。

3. 电机的维修电机的维修主要包括轴承更换、绕组修复、绝缘处理、转子平衡校正等，维修过程需要注意技术规范，以免对电机造成进一步的损害。

一、电机学共同问题1. 空载、负载磁场、漏磁场的产生： 直流电机、变压器、异步电机、同步电机空载时的主磁场各是由什么产生的？ 直流电机、变压器、异步电机、同步电机负载时的合成磁场各是由什么产生的？ 漏磁场是如何产生的？何时有？何时无？2. 磁势平衡方程、电枢反应问题 变压器、异步电机中，磁势平衡方程说明了什么？ 直流电机、同步电机中，电枢反应的物理意义是是什么？ 磁势平衡和电枢反应有何联系？3. 数学模型问题： I. 直流电机： u = E + I ×ra （+ 2∆U b ）（电动） E = u + I ×ra （+ 2∆U b ）（发电）E = C E Φ n C E = PN a /60/a T E = C M Φ I a C M = PN a /2π/a其中N a 上总导体数II. 变压器： 折算前11112222120121022/m LU E I ZU E I Z I I k I E kE E I ZU I Z ⎧=-+⎪=-⎪⎪+=⎪⎨=⎪⎪-=⎪⎪=⎩折算后11112222012121022'''''''''m LU E I Z U E I Z I I I E E E I ZU I Z ⎧=-+⎪=-⎪⎪=+⎪⎨=⎪⎪-=⎪⎪=⎩ III. 异步电机：f 折算后()11112222σ012121m m//i e U E I ZE I R s jX I I I k E k E E I Z ⎧=-+⎪=+⎪⎪=+⎨⎪=⎪⎪=-⎩ w 折算后()11112222σ1021210m/j U E I ZE I R s X I I I E E E I Z ⎧=-+⎪''''=+⎪⎪'=-⎨⎪'=⎪⎪=-⎩未折算时 ()111122222201212221m m, , s s s s s e s U E I ZE I R jX X sXF F F E k E E sE E I Z σσσ⎧=-+⎪=+=⎪⎪=+⎨⎪==⎪⎪=-⎩IV . 同步电机：0()a d ad q aqa d d q qE U I R jX jI X jI X U IR jI X jI X σ=++++=+++ （凸极机、双反应理论）0()a aatE U I R jX jIX UIR jIX σ=+++=++ （隐极机）4. 等效电路：I. 直流电动机：II. 变压器：III.异步动机：IV. 同步发电机：隐极机5.相量图及其绘制I．直流电机：（无）II．变压器：6．异步电机：IV．同步电机隐极机（不计饱和）直流电动势：60E a E E C n pN C a=Φ=（N a 为电枢总导体数、a 为并联支路对数）交流电动势： 14.44N E fNk =Φ（N 为每相串联匝数）直流磁动势：()/a a a aF x Ax A N i D π==（无移刷时的情况。

电机学学习笔记一、绪论电机：指应用电磁感应作用而运行的机械，用于电能的转换与不同形式电能之间的变换电机按照功能的分类：有电动机，发电机，变压器与控制电机按照结构特点分类：有变压器与旋转电机，旋转电机分为交流电机与直流电机，交流电机分为同步电机与异步电机磁路欧姆定律、磁路基尔霍夫第一定律（KCL）、磁路基尔霍夫第二定律（kvl）安培环路定律、电磁感应定律3)电路与磁路相关概念的对比：磁动势：就是所有电流产生磁场，公式为F=Ni磁位降：就是在安培换路定律中的Hl，也等于在这段磁路里面的磁阻乘于磁通，也就是抵消掉磁动势的东西磁路中的损耗为铁耗，铁耗包括滞磁损耗和涡流损耗二、变压器变压器：实现相同频率的交流电能之间的转换几种绕组的分类：高压绕组，低压绕组；一次绕组，二次绕组变压器按照绕组数目分类：双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器按照冷却方式分类：油浸式变压器、干式变压器按照铁芯结构分类：心式变压器、壳式变压器变压器的基本构成：1、必须有电路部分跟磁路部分；2、绕组套在铁芯上，构成器身（变压器的核心部分）变压器的额定值：额定容量SN：输出视在功率的保证值，规定一次二次绕组的视在功率相同一次绕组额定电压U1N：正常运行时一次绕组应该加的电压的有效值二次绕组额定电压U2N：一次绕组加额定电压时二次绕组空载时的输出电压有效值一次、二次绕组额定电流I1N、I2N：正常运行时一二次绕组能够承担的电流的有效值，可以通过额定容量来计算额定负载：就是当二次绕组电流I2达到其额定值I2N时的负载，也成为满载单向变压器的额定容量计算：就是拿该相的电压乘以该相的电流（额定值）三相变压器的额定容量计算：要注意，这里给出的额定电压都是线电压，因此虽然三相变压器的额定容量就是三个相的容量加起来，但是每个相的容量的计算中已经用到了线电压除以根号三，所以总的是线电压乘以线电流乘以根号三：参考方向的问题：考虑电路中电压、电动势、电流、磁通的参考方向。
