馈线自动化系统及其远方终端

目前，我国电力供应紧张，但居民用电、农用电线损高、电费高、电压低、供电不可靠，已成为供用电瓶劲。

因此，国家计划投资2600亿改造配网，逐渐实现配电自动化以达到：电能合理分配以降低能耗，供电可靠性提高以减少电能损失，供电质量提高以使各种电气设备使用寿命延长。

配电自动化的应用可精确估计各种设备的使用状态，使设备能得到充分利用，情报资料精确完整及劳动力大大减少等。

关键字：一次电气设备，远动终端，自动抄表1 配电系统一次电气设备合理设计和选择相应的配电系统一次电气设备是配电自动化的重要工作，为配合故障隔离、负荷转移和恢复非故障用户的供电的具体要求，配网需正确使用一次电气设备及附属设备。

因此应根据实际条件，在满足可靠性要求外，需按技术经济原则进行选择。

技术方面应满足配电自动化要求和特性。

1.1开关设备应采用可靠性高、免检修、少维护、可电动操作的无油化开关设备，包括断路器、重合闸、负荷开关、分段器、环网开关等设备。

这些开关设备的技术指标和技术性能应满足相应要求，还应具备以下特性：（1）就地控制的开关设备，在失去交流电源情况下，除能就地进行手动分合闸操作外，至少还能进行自动分合闸各一次。

（2）应内附至少一组电流互感器（CT），用于故障电流以及负荷电流检测，用于电压检测时应内置电压互感器（PT）。

（3）可用内置和外接PT或其它低电压电源作为操作电源。

（4）应至少提供一组反映开关状态的辅助触点。

（5）失去交流电源后，仍需进行数据通信和控制的开关设备，应配备足够容量的蓄电池组和相应的充电设备。

1.2 环网柜（开关柜）（1）应满足DL404《户内交流高压开关柜定货技术条件》的要求。

（2）应根据系统的发展规划，进出线开关配置电动操作机构，或预留电动操作接口。

（3）一般进线单元（柜）应采用负荷开关、出线单元（柜）采用断路器或负荷开关加限流熔断器进行保护，也可只采用负荷开关。

（4）在一侧或双侧出线单元（柜）应接有PT，用于检测系统运行电压，并为馈线远方终端（FTU）、智能控制器、电动操作机构提供电源。

FTU、DTU及TTU介绍馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

本产品完全按电±力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行，经国家电力质量检测中心检测全部合格。

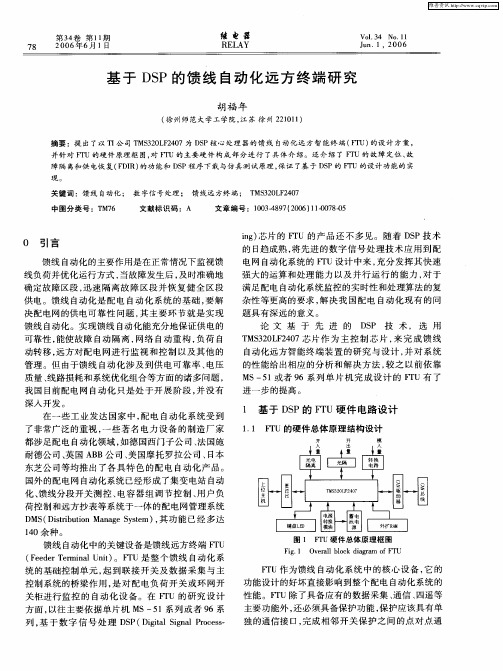

同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/T634.5101-2002（IEC60870-5-101）远动设备及系统DL/T634.5104-2002（IEC60870-5-104）采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级（IP代码）GB3047.1面板，架和柜的基本尺寸系列JB 616电力系统二次电路用屏（台）通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

第五章馈线自动化在现代电力系统中，馈线自动化是一项至关重要的技术。

它就像是电力输送网络中的“智能管家”，能够实时监测、控制和优化电力的分配，确保电力的稳定供应和高效利用。

首先，让我们来理解一下什么是馈线。

简单来说，馈线就是将电力从变电站输送到各个用户终端的线路。

而馈线自动化，就是通过各种技术手段，让这些线路能够自动地完成监测、故障诊断、隔离以及恢复供电等一系列操作，无需人工过多干预。

那么，馈线自动化是如何实现的呢？这其中涉及到众多的技术和设备。

比如说，先进的传感器被安装在馈线上，它们就像是电力线路的“眼睛”，能够实时感知电流、电压等参数的变化，并将这些信息快速传递给控制中心。

控制中心则像是整个系统的“大脑”，接收到这些信息后，通过复杂的算法和逻辑判断，对线路的运行状态进行分析。

当馈线发生故障时，馈线自动化系统能够迅速做出反应。

它能够快速准确地定位故障点，并将故障区域与正常区域隔离开来。

这一过程大大缩短了停电时间，减少了对用户的影响。

而且，在隔离故障后，系统还能够自动地恢复非故障区域的供电，使得电力供应尽快恢复正常。

为了实现这些功能，馈线自动化系统通常采用了几种常见的模式。

一种是基于重合器和分段器的模式。

重合器具有多次重合的功能，当线路发生故障时，重合器会按照预定的程序进行多次重合操作。

分段器则能够根据通过的电流大小和时间来判断是否动作，从而实现故障区域的隔离。

另一种常见的模式是基于远方终端单元（RTU）和主站系统的模式。

RTU 安装在馈线上的各个监测点，负责采集数据并将其传输给主站系统。

主站系统则根据接收到的数据进行分析和决策，下达控制指令。

除了上述两种模式，还有一种基于智能终端和通信网络的模式。

这种模式利用了先进的智能终端设备，如智能断路器、智能传感器等，它们具备更强的计算和通信能力。

通过高速可靠的通信网络，这些智能终端能够与控制中心实现实时交互，从而实现更加精准和快速的馈线自动化控制。

馈线自动化带来的好处是显而易见的。

馈线自动化系统文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-馈线自动化系统1.概述配电自动化系统简称配电自动化（DA-Di stri-bution Automa t ion），是对配电网上的设备进行远方实时监视、协调及控制的一个集成系统，它是近几年来发展起来的新兴技术领域，是现代计算机及通信技术在配电网监视与控制上的应用。

目前，西方发达工业国家正大力推广该技术，我国有的供电部门也已经采用或正在积极地调研考察，准备采用这项技术。

按照系统的纵向结构，配电自动化可分为配电管理系统（DMS主站）、变电站自动化、馈电线路自动化、用户自动化（需方管理DSM）等四个层次的内容。

其中，馈电线路自动化系统，简称馈线自动化（FA-Feeder Automation），难度大，涉及的新技术比较多，是提供供电可靠性的关键。

本文将介绍馈线自动化的基本概念、系统结构及其各个组成部分的功能、作用及技术要求，供有关工作者参考。

2馈线自动化简介2.1馈线自动化的定义在工业发达国家的配电网中，广泛采用安装在户外馈电线路上的柱上开关、分段器、重合器、无功补偿电容器等设备，以减少占地面积与投资，提高供电的质量、可靠性及灵活性。

现在在我国各供电部门占也愈来愈多地采用线路上的设备。

这些线路上的早期设备自动化程度低，一般都是人工操作控制。

随着现代电子技术的进步，人们开始研究如何应用计算机及通信技术对这些线路上的设备实现远方实时监视、协调及控制，这样就产生了馈线自动化技术。

馈线自动化，又称线路自动化或配电网自动化，按照国际电气电子工程师协会（IEEE）对配电自动化的定义，馈线自动化系统（FAS-Feeder Automa-tio n System）是对配电线路上的设备进行远方实时监视、协调及控制的一个集成系统。

2.2馈线自动化的功能馈线自动化主要有以下几项功能：（1）数据采集与监控（SCADA）就是通常所说的远动，即四遥（遥信、遥测、遥控、遥调）功能。

K D600配电自动化系统馈线远方终端(F T U)技术说明书V1[1].00精品文档目录一、概述 (4)二、主要性能特点： (4)三、引用标准 (5)四、主要技术指标 (6)五、主要功能 (7)六、硬件结构 (8)七、显示操作 (11)八、端子图 (16)本说明书仅适用于KD600配电自动化系统馈线远方终端。

请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

一、概述KD600配电自动化系统远方终端是按照配网自动化的需求，配电网自动化系统，实现35kV以下配变变电站、开闭所、开关房等电压、电流、开关状态、温度等的实时采集、上送以及对开关的远程分合控制。

它结合中国配电网的运行状况，吸收了国际上配网自动化的先进技术和青岛科电电气公司多年从事配网自动化的工作经验开发而成。

KD600配电自动化系统远方终端采用高性能32位的ARM微处理器、嵌入式实时操作系统，全部采用工业级器件，具有功能强大，处理速度快，运行稳定可靠等优点。

装置采用插箱结构，模块组态灵活，扩展方便，能够实现各种监控容量的配置要求，最大限度地满足用户的实际需求。

KD600配电自动化系统远方终端提供双以太网通讯方式，同时具备2路RS485串行通讯方式，并且可扩展配置GPRS通讯方式，该装置与主站配合，完成对多条配电线路的各种监控功能、DA功能。

二、主要性能特点：●采用ARM硬件平台的实时多任务嵌入式操作系统。

●插板式结构，功能插板种类丰富，组态配置灵活，支持插件热插拔功能。

●与外联系的部分均采用信号隔离措施——如，电源隔离、电磁隔离、光电隔离等，以提高装置的抗干扰能力。

●全面的自检、互检及错误报警功能●支持远程维护，可远程查看运行数据、上下装程序和参数●安全可靠的遥控输出控制，采用了多项防“误动”技术：节点反校、长密码锁控制、负电压驱动技术。

●主体器件采用高可靠性工业级器件，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。

NZK7130-Z三遥馈线终端使用说明书正泰电气股份有限公司2017年9月目录1. 产品概述 (1)2. 功能特点 (1)2.1 CPU (1)2.2 存储扩展 (1)2.3 模拟输入量采集 (1)2.4 开关量输入 (2)2.5 开关量输出 (2)2.6 事件记录 (2)2.7 指示灯 (2)2.8 故障检测及保护功能 (3)2.9 多样化通讯方式 (3)2.10 维护 (4)3. 技术指标 (4)3.1 额定数据 (4)3.2 功耗 (4)3.3 定值误差 (4)3.4 精确工作范围 (4)3.5 测量精度 (4)3.6 环境要求 (4)3.7 工频耐压及耐冲击能力 (4)3.8 电磁兼容和抗干扰性能 (5)3.9 机械性能 (5)3.10 过载能力 (5)4. 集中型保护功能 (5)4.1 设置界面 (5)4.2 保护功能 (5)4.3 定值设置 (6)5. 电压时间型保护功能 (8)5.1 设置界面 (8)5.2 保护原理 (8)6. 安装及上电说明 (10)6.1 结构标准 (10)6.2 端子定义 (11)6.3 数据描述 (12)6.4 装置上电及故障处理 (13)7. 产品维护说明 (14)7.1 连接 (14)7.2 查看实时数据 (14)7.3 输出量控制 (15)7.4 对时 (16)7.5 通讯参数 (16)7.6 配置 (17)7.7 定值 (18)7.8 整定 (19)7.9 数据管理 (21)7.10 通讯监视/GPRS (22)7.11 记录 (24)7.12 开入开出名称 (25)7.13 升级 (26)7.14 权限管理 (27)7.15 纵向加密 (29)1.产品概述NZK7130-Z三遥馈线终端（FTU）是我公司自主研发的配电自动化系统远方终端。

本装置采用罩式结构，可以用作户外的配电开关及环网柜的智能终端设备，完成对配电系统及设备的远方监控、故障检测、故障隔离等功能，适用于各类城市电网、农村电网、企业电网的配网自动化实施与改造，完成对馈线开关的监视、控制和保护等自动化功能，并可与通信系统配合组成有信道方式的各种环网及非环网的配网自动化系统。
