配电自动化站所终端（DTU）技术规范目录1 规范性引用文件 (1)2 技术要求 (1)3 标准技术参数 (9)4 环境条件表 (13)5 试验 (14)附录A 站所终端及辅助设备的结构和安装示意图(参考性附录) (15)附录B 站所终端端子排、航空接插件接口定义及接线要求(规范性附录) (28)配电自动化站所终端（DTU）技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌（冲击）抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 工频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634.5101 远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2 技术要求2.1 概述终端分类及安装形式：站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。
![DTU技术规范标准[详]](https://img.taocdn.com/s1/m/b9c1b4f1be1e650e53ea9970.png)

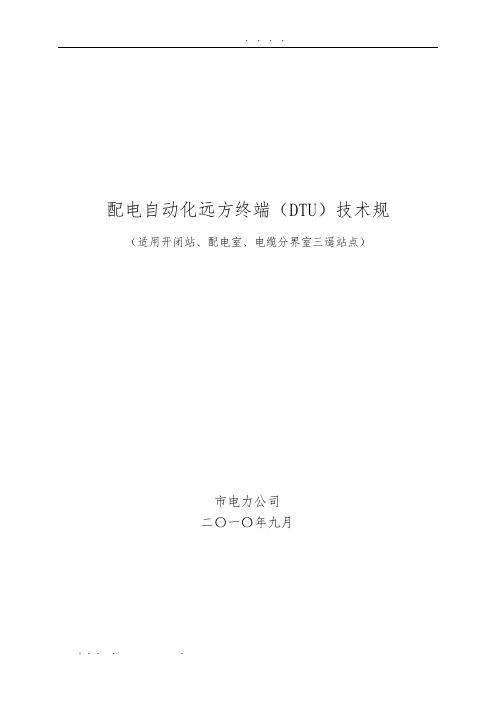

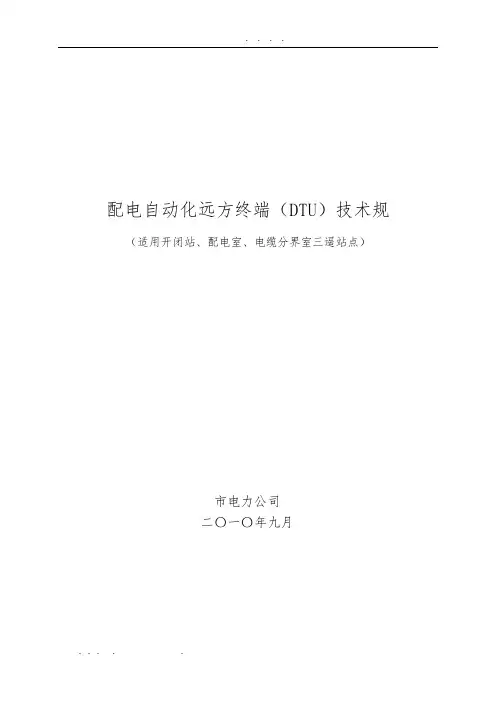

配电自动化远方终端（DTU）技术规（适用开闭站、配电室、电缆分界室三遥站点）市电力公司二〇一〇年九月1.总则1.1本规适用于由DTU实现遥测、遥信、遥控功能的开闭站、配电室、电缆分界室等站点应用的远方终端。
1.2本规正文提出了对设备的技术参数、性能等方面的技术要求。
1.3本规提出的是最低限度的技术要求，并未对一切技术细节做出规定。
对本规未进行规定的技术细节，参照最新版本的GB标准执行。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本技术标准中未明确要求的条款，应执行最新颁布的IEC标准、国家标准、行业标准。
当标准中的条款与本规存在偏差时，应以本技术规为准。
DL/T 814-2002 配电自动化系统功能规GB/T13729-2002 远动终端设备DL/T630—1997 交流采样远动终端技术条件DL/T 721—2000 配网自动化系统远方终端DL/T 597-1996 低压无功补偿控制器订货技术条件GB/T15576-1995 低压无功功率静态补偿装置JB7113-93 低压并联电容器装置GB 4208—2008 外壳防护等级（IP代码）DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定DL/T 634.5104-2002 远动设备及系统第5-104部分:传输规定京电调[2005]20号电力公司配网自动化101/104通信规约实施细则3.定义3.1配电自动化系统远方终端是指用于配电网馈线回路的各种馈线远方终端、配电变压器远方终端设备的统称。
3.2DTU是指安装在配电网馈线回路的开闭站、配电室等站点，具有遥信、遥测、遥控和故障电流检测(或利用故障指示器检测故障)等功能的远方终端。
4.环境条件4.1运行环境温度围：-20℃~+55℃4.2极限环境温度围：-40℃~+70℃4.3相对湿度：5%～100%4.4大气压力：70kPa～106kPa4.5抗震能力：地面水平加速度0.38g地面垂直加速度0.15g同时作用持续三个正弦波，安全系数1.675.功能技术要求5.1电源技术要求5.1.1装置电源5.1.1.1装置电源应能同时接纳交、直流供电方式。

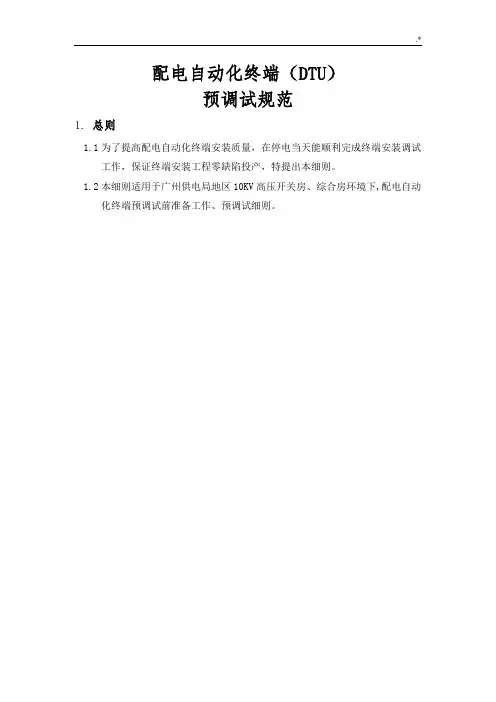

配电自动化终端（DTU）预调试规范1.总则1.1为了提高配电自动化终端安装质量，在停电当天能顺利完成终端安装调试工作，保证终端安装工程零缺陷投产，特提出本细则。
1.2本细则适用于广州供电局地区10KV高压开关房、综合房环境下,配电自动化终端预调试前准备工作、预调试细则。
2.配电自动化终端挂箱前准备工作2.1现场勘查根据配电自动化终端安装工程设计图纸，现场勘察电房，勘察内容如下：1)勘查开关柜的分布位置、数量、型号、开关柜进线电缆类型。
2)勘查电房低压电源箱的类型，电房内是否有低压电源。
3)核对现场设备和线路是否与设计图纸相符，并做好记录。
2.2确定工作内容1)确定配电自动化站所终端的安装位置。
2)确定安装电流互感器的数量。
3)校核控制电缆、施工辅材的数量。
2.3施工前检查1)配电自动化站所终端（DTU）应具备出厂前测试报告和出厂合格证。
2)箱体应有足够的支撑强度，外观工整,前后门开启、关闭自如，箱体无腐蚀和锈蚀的痕迹，喷涂层无破损且光洁度符合标准，颜色应与其它屏保持一致，箱体密封良好。
3)箱体内的设备、主材、元器件安装应牢靠、整齐、层次分明。
4)箱体内的设备电源应相互独立；装置电源、通信电源、后备电源应由独立的空气开关控制，检查蓄电池外观完好。
5)控制面板上的显示部件亮度适中、清晰度高，各接口标识清晰。
6)核对现场开关柜电操机构操作电源电压与终端箱是否一致7)核对CT的精度、变比与设计图纸是否一致。
广州地区DTU安装工程常用的电流互感器如下表：3.配电自动化终端预调试3.1配电自动化终端预调试程序图3.2配电自动化终端预调试的实施条件3.2.1点表准备由施工单位根据现场挂箱时的资料记录，按下表做好信息点表，点表做好后发给区局配电自动化专责审核，专责审核后，将点表转给各区局配电自动化主站调试人员录入主站并档。
3.2.2主站图形准备由施工单位根据现场安装一次、二次设备的更动，做好电子化移交，将设备接线图和沿布图按流程化至调度发布前状态。
配电⾃动化站所终端（DTU）技术规范配电⾃动化站所终端（DTU）技术规范⽬录1 规范性引⽤⽂件 (1)2 技术要求 (1)3 标准技术参数 (9)4 环境条件表 (13)5 试验 (13)附录A 站所终端及辅助设备的结构和安装⽰意图(参考性附录) (15)附录B 站所终端端⼦排、航空接插件接⼝定义及接线要求(规范性附录) (28)配电⾃动化站所终端（DTU）技术规范1 规范性引⽤⽂件下列⽂件对于本⽂件的应⽤是必不可少的。
凡是注⽇期的引⽤⽂件，仅注⽇期的版本适⽤于本⽂件。
凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本⽂件。
GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌（冲击）抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 ⼯频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统第2部分：⼯作条件第1篇：电源和电磁兼容兼容性GB/T 11022 ⾼压开关设备和控制设备标准的共⽤技术要求GB/T 14285 继电保护和安全⾃动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电⼦设备⽤机电件基本试验规程及测量⽅法GB/T 19520 电⼦设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动⼒配电⽹⽤电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电⽹⾃动化系统远⽅终端DL/T 634.5101 远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分：传输规约采⽤标准传输协议⼦集的IEC60870-5-101⽹络访问DL/T 814 配电⾃动化系统功能规范Q/GDW 382 配电⾃动化技术导则Q/GDW 513 配电⾃动化主站系统功能规范Q/GDW 514 配电⾃动化终端/⼦站功能规范Q/GDW 625 配电⾃动化建设与改造标准化设计技术规定2技术要求2.1概述终端分类及安装形式：站所终端的结构形式可分为组屏式、遮蔽⽴式、遮蔽壁挂式站所终端。

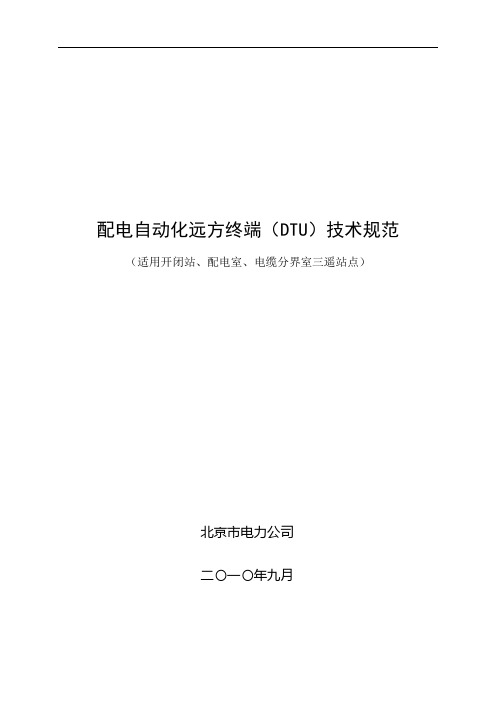

配电自动化远方终端（DTU）技术规范（适用开闭站、配电室、电缆分界室三遥站点）北京市电力公司二〇一〇年九月1.总则1.1本规范适用于由DTU实现遥测、遥信、遥控功能的开闭站、配电室、电缆分界室等站点内应用的远方终端。
1.2本规范正文提出了对设备的技术参数、性能等方面的技术要求。
1.3本规范提出的是最低限度的技术要求，并未对一切技术细节做出规定。
对本规范未进行规定的技术细节，参照最新版本的GB标准执行。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本技术标准中未明确要求的条款，应执行最新颁布的IEC标准、国家标准、行业标准。
当标准中的条款与本规范存在偏差时，应以本技术规范为准。
DL/T 814-2002 配电自动化系统功能规范GB/T13729-2002 远动终端设备DL/T630—1997 交流采样远动终端技术条件DL/T 721—2000 配网自动化系统远方终端DL/T 597-1996 低压无功补偿控制器订货技术条件GB/T15576-1995 低压无功功率静态补偿装置JB7113-93 低压并联电容器装置GB 4208—2008 外壳防护等级（IP代码）DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定DL/T 634.5104-2002 远动设备及系统第5-104部分:传输规定京电调[2005]20号北京电力公司配网自动化101/104通信规约实施细则3.定义3.1配电自动化系统远方终端是指用于配电网馈线回路的各种馈线远方终端、配电变压器远方终端设备的统称。
3.2DTU是指安装在配电网馈线回路的开闭站、配电室等站点，具有遥信、遥测、遥控和故障电流检测(或利用故障指示器检测故障)等功能的远方终端。
4.环境条件4.1运行环境温度范围：-20℃~+55℃4.2极限环境温度范围：-40℃~+70℃4.3相对湿度：5%～100%4.4大气压力：70kPa～106kPa4.5抗震能力：地面水平加速度0.38g地面垂直加速度0.15g同时作用持续三个正弦波，安全系数1.675.功能技术要求5.1电源技术要求5.1.1装置电源5.1.1.1装置电源应能同时接纳交、直流供电方式。

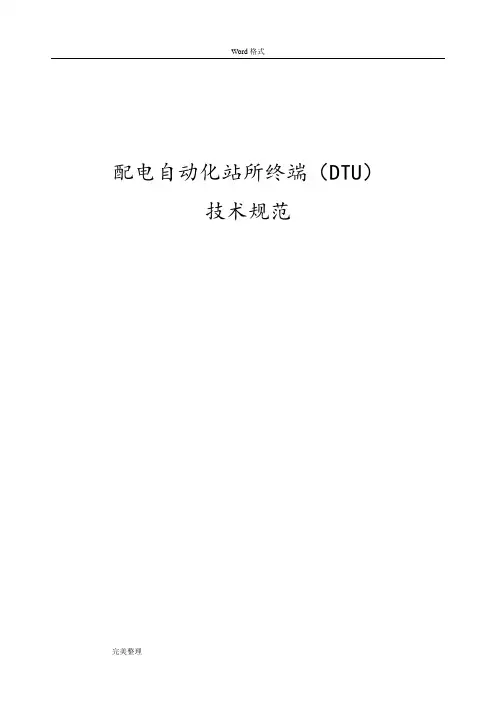

配电自动化站所终端技术规范配电自动化站所终端(DTU)技术规范目录1 规范性引用文件 (1)2 技术要求 (1)3 标准技术参数 (9)4 环境条件表 (13)5 试验 (13)附录A 站所终端及辅助设备的结构与安装示意图(参考性附录) (15)附录B 站所终端端子排、航空接插件接口定义及接线要求(规范性附录) (26)配电自动化站所终端(DTU)技术规范1 规范性引用文件下列文件对于本文件的应用就是必不可少的。
凡就是注日期的引用文件,仅注日期的版本适用于本文件。
凡就是不注日期的引用文件,其最新版本适用于本文件。
GB/T 17626、1 电磁兼容试验与测量技术抗扰度试验总论GB/T 17626、2 静电放电抗扰度试验GB/T 17626、3 射频电磁场辐射抗扰度试验GB/T 17626、4 浪涌(冲击)抗扰度试验GB/T 17626、5 电快速瞬变脉冲群抗扰度试验GB/T 17626、8 工频磁场的抗扰度试验GB/T 17626、10 阻尼振荡磁场的抗扰度试验GB/T 17626、11 电压暂降、短时中断与电压变化抗扰度试验GB/T 15153、1 远动设备及系统第2部分:工作条件第1篇:电源与电磁兼容兼容性GB/T 11022 高压开关设备与控制设备标准的共用技术要求GB/T 14285 继电保护与安全自动装置技术规程GB/T 4208 外壳防护等级(IP)GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251、5 低压成套开关设备与控制设备第五部分:对户外公共场所的成套设备—动力配电网用电缆分线箱(CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634、5101 远动设备及系统第5-101部分:传输规约基本远动任务配套标准DL/T 634、5104 远动设备及系统第5-104部分:传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2技术要求2、1概述终端分类及安装形式:站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。
配电自动化站所终端（DTU）技术规范目录1 规范性引用文件 (1)2 技术要求 (1)3 标准技术参数 (9)4 环境条件表 (13)5 试验 (14)附录A 站所终端及辅助设备的结构和安装示意图(参考性附录) (15)附录B 站所终端端子排、航空接插件接口定义及接线要求(规范性附录) (28)配电自动化站所终端（DTU）技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌（冲击）抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 工频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634.5101 远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2 技术要求2.1 概述终端分类及安装形式：站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。
配电自动化远方终端（DTU）技术规范（适用开闭站、配电室、电缆分界室三遥站点）北京市电力公司二〇一〇年九月11.总则1.1本规范适用于由DTU实现遥测、遥信、遥控功能的开闭站、配电室、电缆分界室等站点内应用的远方终端。
1.2本规范正文提出了对设备的技术参数、性能等方面的技术要求。
1.3本规范提出的是最低限度的技术要求，并未对一切技术细节做出规定。
对本规范未进行规定的技术细节，参照最新版本的GB标准执行。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本技术标准中未明确要求的条款，应执行最新颁布的IEC标准、国家标准、行业标准。
当标准中的条款与本规范存在偏差时，应以本技术规范为准。
DL/T 814-2002 配电自动化系统功能规范GB/T13729-2002 远动终端设备DL/T630—1997 交流采样远动终端技术条件DL/T 721—2000 配网自动化系统远方终端DL/T 597-1996 低压无功补偿控制器订货技术条件GB/T15576-1995 低压无功功率静态补偿装置JB7113-93 低压并联电容器装置GB 4208—2008 外壳防护等级（IP代码）DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定DL/T 634.5104-2002 远动设备及系统第5-104部分:传输规定京电调[2005]20号北京电力公司配网自动化101/104通信规约实施细则3.定义3.1配电自动化系统远方终端是指用于配电网馈线回路的各种馈线远方终端、配电变压器远方终端设备的统称。
3.2DTU是指安装在配电网馈线回路的开闭站、配电室等站点，具有遥信、遥测、遥控和故障电流检测(或利用故障指示器检测故障)等功能的远方终端。
4.环境条件4.1运行环境温度范围：-20℃~+55℃4.2极限环境温度范围：-40℃~+70℃4.3相对湿度：5%～100%4.4大气压力：70kPa～106kPa4.5抗震能力：地面水平加速度0.38g地面垂直加速度0.15g同时作用持续三个正弦波，安全系数1.6715.功能技术要求5.1电源技术要求5.1.1装置电源5.1.1.1装置电源应能同时接纳交、直流供电方式。
配电自动化站所终端（DTU）技术规范目录1 规范性引用文件 (1)2 技术要求 (1)3 标准技术参数 (9)4 环境条件表 (13)5 试验 (13)附录A 站所终端及辅助设备的结构和安装示意图(参考性附录) (15)附录B 站所终端端子排、航空接插件接口定义及接线要求(规范性附录) (28)配电自动化站所终端（DTU）技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T 17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 浪涌（冲击）抗扰度试验GB/T 17626.5 电快速瞬变脉冲群抗扰度试验GB/T 17626.8 工频磁场的抗扰度试验GB/T 17626.10 阻尼振荡磁场的抗扰度试验GB/T 17626.11 电压暂降、短时中断和电压变化抗扰度试验GB/T 15153.1 远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 4208 外壳防护等级（IP）GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251.5 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备—动力配电网用电缆分线箱（CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634.5101 远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T 634.5104 远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2技术要求2.1概述终端分类及安装形式：站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。

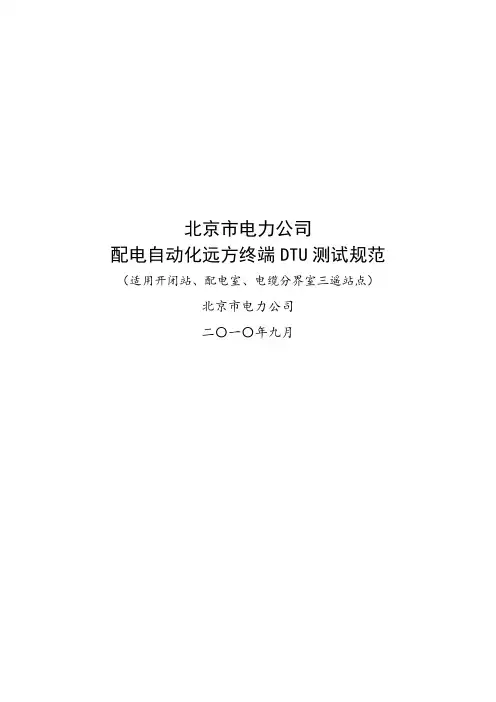

北京市电力公司配电自动化远方终端DTU测试规范（适用开闭站、配电室、电缆分界室三遥站点）北京市电力公司二〇一〇年九月目录一、总则1.1测试目标本测试规范适用于北京市电力公司开闭站、配电室、电缆分界室三遥站点应用的配电自动化远方终端DTU。
为规范现有市场各厂家终端设备，特制定本测试方案，以此为标准对终端设备进行全面的检测试验。
测试人员须具备电力终端专业测试经验。
测试终端应满足本方案提出的相关功能、性能指标要求。
1.2引用标准下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。
本技术规范中未明确要求的条款，应执行最新颁布的IEC标准、国家标准、行业标准。
当标准中的条款与本规范存在偏差时，应以本技术规范为准。
DL/T 814-2002 配电自动化系统功能规范GB/T13729-2002 远动终端设备DL/T630—1997 交流采样远动终端技术条件DL/T 721—2000 配网自动化系统远方终端DL/T 597-1996 低压无功补偿控制器订货技术条件GB/T15576-1995 低压无功功率静态补偿装置JB7113-93 低压并联电容器装置GB 4208—2008 外壳防护等级（IP代码）DL/T 634.5101-2009 远动设备及系统第5-101部分:传输规定DL/T 634.5104-2009 远动设备及系统第5-104部分:传输规定京电调[2005]20号北京电力公司配网自动化101/104通信规约实施细则二、检验项目及要求2.1 基本要求（1）本次检测分为9大检测项目，每项检测项目包含若干子项目。
（2）参检设备必须通过所有子项目的最低检测标准，方可视为检测通过并获取检测报告，否则中国电科院不向参检单位提供检测报告。
2.2 评价标准（1）设备首次检测过程中，如存在三项及以上问题需要整改，则认定该设备不能通过检测。
（2）设备首次检测过程中，如存在两项及以下问题需要整改，在规定时间内，最多可进行两次改进，检测报告中需完整记录修改过程；如同一问题两次改进后仍不能通过检测，则认定该设备不能通过检测。
（3）对于全部检测项目均通过的设备，以整改项目数量与整改次数作为排名依据。
（4）最终检测结果由北京市电力公司与中国电科院共同裁定。
表1三．结构及配置测试3.1 目的测试终端单元结构及可扩展性。
3.2 指标（1）采用19英寸标准机箱，结构设计应紧凑、小巧，内部各设备模块布局合理，接线清晰明了，各设备安装/拆卸方便，装置运行状态有信号灯指示。
（2）容量满足不低于8个高压回路三遥标准化配置，实现每路开关配置不少于5个遥信、3个电流（Ia/Ic/Io）、2个电压和1路遥控。
（3）遥信、遥测、遥控功能模块独立配置、支持热拔插，能够根据需求方便、灵活的进行容量扩充。
（4）功能模块应支持热插拔功能，遥控板的热插拔不能引起误动。
（5）对外通信端口不少于4个串口，2个以太网口。
（6）终端装置应有独立的保护接地端子，并与外壳和大地牢固连接。
接地位置清晰明显。
（7）各种印字标识美观协调，字迹附着牢固；各种接线方便可靠，标识准确清晰易懂。
3.3测试记录表2 3.4测试备忘四．软硬件平台测试4.1目的了解终端是否采用先进、常用的硬件和软件平台。
4.2指标（1）主机应采用不低于32位微处理器（DSP处理器）系列芯片。
主要元器件采用工业级芯片（元器件）、板卡。
（2）装置主机采用实时多任务嵌入式操作系统。
如VxWorks、μC/OS一Ⅱ等。
应用程序应基于实时多任务嵌入式操作系统软件平台进行开发，用以保证配网终端装置进行故障识别、规约转换、数据管理等复杂功能要求。
4.3测试记录表3备注：测试记录中将填写所用处理器型号，装置存储芯片型号及容量，操作系统名称。
4.4测试备忘五、电源性能测试5.1目的测试装置电源是否能同时接纳交流、直流供电，并且能自动切换；装置是否对电源有监视功能，自维护管理功能；测试装置输入、输出电压是否符合规范。
5.2指标（1）装置电源能同时接纳交、直流供电方式。
（2）正常情况下，应由两路交流电源互为备用供电方式，可互相切换。
一旦两路交流电源均中断，装置应在无扰动情况下自动切换到直流供电方式；当交流电源恢复供电时，装置应自动切回交流供电方式。
（3）外部电源失电后，蓄电池为终端与通信设备供电时间应大于等于8小时，且在8小时内，应至少保证主电源停电后能支持分合闸操作4次。
（4）电源模块应为操作机构提供48V操作电源，功率大于等于300W，为通信装置提供24V通信电源，功率大于等于15W。
（5）装置应具备电池活化管理功能，能够自动实现对蓄电池的定期充放电，且充放电时间可进行设置。
（6）装置能实现对供电电源的状态监视，电源模块具有明显指示灯并能将电源供电状况以遥信方式上传到上级系统；包括交流电状态、电池是否欠压，电池维护状态。
（7）后备电源采用德国阳光原装进口蓄电池，型号：A412/8.5SR，8.5Ah。
（8）输入电压范围：220V +/- 20﹪AC（9）输出电压范围：40V～55V DC或20V～28V DC5.3测试记录表4表5 5.4测试备忘六．基本功能测试6.1目的测试DTU的数字量输入单元防抖能力及SOE分辨率是否符合规范；测试DTU的数字量输出单元的输出能力是否符合规范。
测试DTU 的模拟输入单元实际输入电压、电流精度是否符合规范。
测试DTU 的系统自诊断、掉电数据保存、故障指示、故障信号复归等是否符合规范。
6.2 指标6.2.1 数字量输入输出单元指标（1）数字量输入回路电压：DC24V。
（2）隔离：500VDC光电隔离。
（3）逻辑状态：闭合对应二进制码"1"，断开对应二进制码" 0 " 。
（4）遥信消抖时间范围（防抖能力）：10ms～100ms可调。
（5）事件顺序记录(SOE)分辨率：≤2ms。
（6）数字量输出方式：继电器常开节点。
（7）遥控节点应能预置撤销/自动撤销。
（8）任意点、任意数量的遥信能够合并为一点遥信并上传主站。
（9）上电、复位、断电等异常运行状况下，DTU的遥控节点不应出现任何误动作。
（10）输出闭合时间范围：100ms～60s, 步长50ms，精度±20ms。
6.2.2 模拟量采集单元指标（1）电流量测精确度于输入范围0～120%须达到0.5级（0.5%）。
（2）电压量测精确度于输入范围0～120%须达到0.5级（0.5%）。
（3）故障电流整定范围，6～50A，须达到3级（3%）。
（4）故障延时时间整定范围，40ms～60s，分辨率2ms。
6.2.3其它指标DTU应具备自诊断、自恢复能力，具备板级诊断功能：能识别遥信、遥测、遥控功能模块是否工作正常，并提供装置故障报警。
电源失电保护功能：失电数据保护、电源状态监视、后备电源系统。
具有当地馈线故障指示，线路故障指示灯具备自动复归（设定时延）、远方复归和人工复归三种模式，当地故障指示应有明确标识和手动复归按钮。
6.3测试记录6.3.1 数字量输入输出单元测试记录表6 6.3.2 模拟量采集单元测试记录表格表76.3.3其它功能测试记录表8 6.4测试备忘七、数据处理及传送功能测试7.1 目的7.1.1数据处理及存储（1）配电终端具备计算三相不平衡度功能。
（2）配电终端具备数据的极大值和极小值统计功能。
（3）配电终端具备数据的定时记录功能。
（4）配电终端具备电度数据的定时记录。
7.1.2 数据传送采集与计算得到的数据可以文件方式上传主站。
7.2 指标7.2.1数据处理和存储1、三相不平衡度功能测试采用公式法对采集的三相电压或电流进行不平衡度计算。
2、极值功能测试（1）采集的数据能可选择的部分数据进行日极大值统计。
（2）采集的数据能可选择的部分数据进行日极小值统计。
3、遥测数据整点记录功能测试（1）采集的数据能可选择的部分数据进行定时记录。
（2）定时间隔可选，满足5分钟到60分钟之间可设。
4、电度数据记录功能测试（1）采集的数据能可选择的部分数据进行定时记录。
（2）定时间隔可选，满足5分钟到60分钟之间可设。
7.2.2数据传送（1）实现数据的主动方式上报（2）实现数据以文件格式实现召唤方式上报7.3测试记录表9 7.4测试备忘八、本地及远程维护8.1目的利用统一的维护软件是否能完成对终端的各种参数配置、文件读写、数据查看、通讯监视等功能。
8.2指标（1）维护软件的可安装性（2）参数配置功能强大，各选项说明清晰（3）数据查看功能全面（4）监视端口通讯8.3测试记录表108.4测试备忘九、通信功能测试9.1 目的1. 通信规约测试对配电终端DTU进行通信规约测试，检验终端是否满足相关通讯接口及规约配置功能，2. 与主站信息交互测试测试配电终端DTU与主站系统信息交互。
3. 数据转发测试配电终端DTU对网络表、PLC、无功投切控制器（综测仪）等设备数据的采集与转发功能。
9.2 指标1. 通信规约测试DL/T 634.5101-2009 远动设备及系统第5-101部分:传输规定DL/T 634.5104-2009 远动设备及系统第5-104部分:传输规定京电调[2005]20号文件北京电力公司配网自动化101/104通信规约实施细则2. 与主站信息交互测试（1）通信规约能否满足DL/T 634.5101-2009和DL/T 634.5104-2009。
（2）RS232串口支持平衡式101规约，实现变化遥信记录、故障遥信记录SOE主动上送，变化遥信主动或召唤上送方式。
（3）以太网口支持IEC870-5-104。
（4）101规约标准链路层：链路地址域：2个8位组应用层：信息类型：1个8位组应用层公共地址：2个8位组，可变结构限定词：1个8位组，传输原因：2个8位组，信息地址：2个8位组。
传输方式：平衡（5）104规约标准应用层：信息类型：1个8位组应用层公共地址：2个8位组，可变结构限定词：1个8位组，传输原因：2个8位组，信息地址：3个8位组3. 数据转发支持采用MODBUS规约与网络表、PLC、无功投切控制器（综测仪）通信的功能；9.3 测试记录表11表129.4测试备忘十、绝缘电阻、绝缘强度、高低温、湿热、振动测试10.1 目的（1）绝缘电阻评价设备电源、输入、输出回路基本的绝缘指标，是否满足北京市电力公司标准要求。
（2）绝缘强度测试设备在正常大气条件下，电源、输入、输出回路对大地以及回路之间耐受工频电压的能力。
交流信号电压、电流冲击耐压测试。
（3）高温测试设备在高温条件下，工作是否正常，各项性能指标是否满足要求。
（4）低温测试设备在低温条件下，工作是否正常，各项性能指标是否满足要求。
（5）振动测试配网自动化终端设备的抗振能力，对常规运输条件下的振动，设备不应发生损坏和零部件受振动脱落现象。
