维控触摸屏电缆接线图

智能家居建筑弱电线缆安防线缆连接线缆-接线示意图智能家居建筑弱电线缆安防线缆连接线缆接线示意图★安防监控系统布线电缆：SYV/RG/JIS/SYFV★同轴电缆/电梯专用视频线、AVVR安装线、RVVP屏蔽线★局域网络布线电缆：UTP/FTP/S-UTP超五类、六类电缆、跳线、水晶头、信息出口、配线架★电话系统布线电缆：HYV电话线、HCJYV局用电缆、HSGYV3类主干线★有线电视系统布线电缆：SYWV物理发泡CATV同轴电缆、射频用户线★广播音响系统布线电缆：RVB音响线、RVB红黑线、麦克风导线、RVVP ★屏蔽电缆设备电源连接线：RVV软电线、RVVP屏蔽线、BV/BVR固定布电线★消防信号线：RVS阻燃双绞线、RVV阻燃电源线、RVVP阻燃屏蔽电缆、阻燃电话线多★媒体教学系统布线电缆：VGA电脑视频线、RGB投影线、可视对讲线等多种功能组合电缆同轴电缆（如闭路线）有线电视线因两根导体（内导体和外导体）对地是不对称的，内导体位于另一圆柱外导体的轴心中，故称之为“同轴电缆”。

同轴电缆的特点是电磁场基本封闭于外导体之中，能使用于较高频率的场合。

CATV电视线适用于CATV/MATV系统作有线电视入户线、分支线及主干线，也可与光纤共同布线，组成HFC（同轴光纤混合网）。

使用频率达1000MHz（1GHz）。

有线电视线系列产品通过国家广播电视电影总局广播电视设备器材入网认定。

多媒体综合电缆缆芯元件多元化，结构合理紧凑，满足于教学系统和智能家居的多咱配置之间的连接。

如用于多媒体教学网系统，多种终端设备如电脑、电视、音响、麦克风、监控器等放置于一个相对集中的区域，在控制中心和设备之间布设相应的多媒体通信电缆，一次布线，达到不同种类多次布设的效果，但省却了往返多次布线带来的烦恼。

缆芯元件符合各自的标准要求，能为应用系统提供更多的灵活性及实用性。

有电脑视频线VGA3+4/3+6，数码投影线RGB，门禁可视对讲系统电缆，交换局用8芯同轴电缆，有线电视数据通信综合电缆等系列产品。

小四行屏外部接线图说明
接线实物图说明，如下：
(1)上图为实际接线示意图, 电源线绿色接线端子VIN-一端3个接线孔接12V-, VIN+一
端3个孔接12V+, 网口端接网线。

(2)小四行屏连接在道闸上时：电源线使用道闸上预留的6芯线，其中红绿黄3根线拧
在一起，一端接在小四行屏12V+的接线孔，另一端接在道闸的12V+输出端；黑蓝白拧在一起，一端接在小四行屏12V-的接线孔，另一端接在道闸的12V-输出端。

(3)网线使用道闸预留的网线，一端接在小四行屏电路板一端，另一端接在道闸中。

(4)电源线和网线接线时通过穿线管进入小四行屏，接好之后用扎线带捆好。

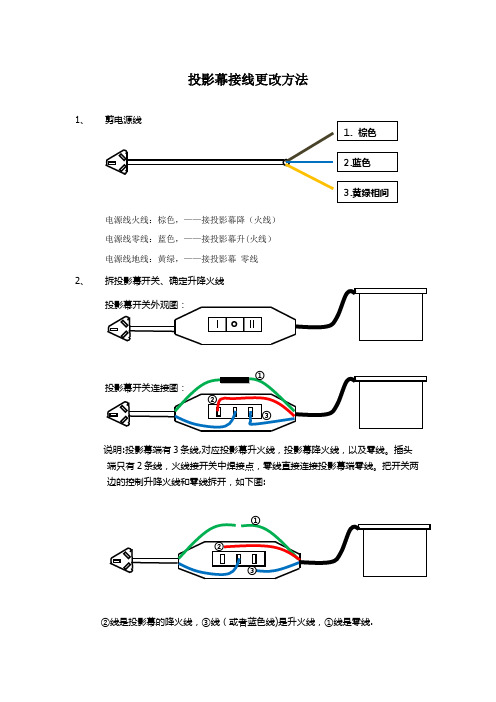

投影幕接线更改方法
1、 剪电源线
电源线火线：棕色，——接投影幕降（火线）
电源线零线：蓝色，——接投影幕升
(火线）
电源线地线：黄绿，——接投影幕
零线 2、
说明:投影幕端有3条线,对应投影幕升火线，投影幕降火线，以及零线。

插头
端只有2条线，火线接开关中焊接点，零线直接连接投影幕端零线。

把开关两边的控制升降火线和零线拆开，如下图:
②线是投影幕的降火线，③线（或者蓝色线)是升火线，①线是零线.
3、焊接电源线和投影幕升降线：
按如下线序进行接线：
电源线火线:棕色(1），——接投影幕降（火线）②
电源线零线：蓝色（2)，-—接投影幕升（火线）③
电源线地线：黄绿(3），——接投影幕零线①。

1 一般注意事项感谢您使用本公司HMI产品，本安装说明书提供WECON LEVI系列人机界面的相关信息。

在使用之前，请您仔细阅读本说明书以确保使用上的正确。

此外，请妥善将其放置在明显的地点以便随时查阅。

下列事项在您尚未读完本说明书前，请务必遵守：z安装的环境必须没有水气，腐蚀性气体及可燃性气体。

z接线时，请依接线图说明施工。

z接地工程必须确实实施。

z在通电时，请勿拆解人机接口或更改配线。

z在通电运作时，请勿接触电源处，以免触电。

如果您在使用上仍有问题，请洽询经销商或者本公司。

2 安全注意事项安装、配线、操作、维护及检查时，应随时注意以下安全注意事项。

安装注意z依照手册指定的方式安装人机界面，否则可能导致设备损坏。

z禁止将本产品暴露在有水气、腐蚀性气体、可燃性气体等物质的场所下使用，否则可能会造成触电或火灾。

配线注意z请将接地端子连接到class-3 (100 Ω以下)接地，接地不良可能会造成触电或火灾。

z Levi-系列HMI使用24伏电源。

任何不符合上述标准的电源的接入，将导致机器损坏。

操作注意z LEVI系列人机界面需配合LEVI Studio编辑软件设计工程画面，未经设计的人机界面，可能会导致不正常运转。

z不得在开启电源情况下改变配线，否则可能造成触电或人员受伤。

z请勿以尖锐物品碰触面板，否则可能导致面板凹陷，从而使人机介面无法正常运作。

保养及检查z禁止接触人机接口内部，否则可能会造成触电。

z电源启动时，禁止拆下人机接口面板，否则可能会造成触电。

z电源关闭10 分钟内，不得接触接线端子，残余电压可能造成触电。

z人机界面在操作时，排气孔不可封住，否则容易造成故障。

配线方法z配线时请将快速接头从人机界面的本体上拆下来。

z电线插入口请仅插入一根电线。

z对于错误强行拔出电线的动作，请重新检查连接电线再启动。

通讯电路的配线z请依标准规格采用通讯配线线材。

z通讯线材长度需在符合规定内。

z采用正确的接地回路，以避免通讯不良。

1、PCI/RS232转换卡延长线接线图:网插9针插1<---------->92<---------->13<---------->44<---------->55<---------->26<---------->37<---------->88<---------->72、梯形9孔转梯形9孔接线图(原线图)1:F9GT PC1<---------->12<---------->33<---------->24<---------->45<---------->56<---------->67<---------->78<---------->89<---------->93、梯形9孔转梯形9孔接线图Y2:F9GT PC1<---------->33<---------->24<---------->65<---------->56<---------->47<---------->88<---------->74、梯形9孔转梯形9孔接线图W3:F9GT PC1<---------->33<---------->24<---------->6/85<---------->58/6<---------->48、威纶MT系列MT5(9孔) PC（9孔）5----------------------57----------------------28----------------------3圆针））MT5(9孔) FXPLC（9圆针1----------------------42----------------------73----------------------14----------------------25----------------------3EVIEW人机与电脑，PLC连接线如9、三菱SC-09接线图[SC09]图片：图片：图片：描述：方法二，来自于本站其他网友图片：三菱FX编程接口图支持三菱FX系列PLC和A系列PLC的一些型号！三菱FX编程接口图图片：三菱FX系列编程电缆制作图片：自制三菱FX编程电缆三菱PLC.触摸屏电缆接线图图片：三菱PLC.触摸屏电缆接线图图片：图片：描述：方法二，来自于本站其他网友图片：三菱FX编程接口图FX机型用1010、、欧姆龙CPM1A系列PLC编程电缆自制方法图片：已经过测试。

Haiwell(海为)PLC与TP300文本通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）插海为PLC端 RS-485接线图 插人机端9针D型母头 Haiwell(海为)PLC与维控Levi908T屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）插海为PLC端 RS-485接线图 插人机端9针D型母头 Haiwell(海为)PLC与维控Levi705/777系列屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）插海为PLC端 RS-485接线图 插人机端9针D型母头Haiwell(海为)PLC与Sanconm 显控SA系列屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）Haiwell(海为)PLC与台达DOP-A/AE/AS系列屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头 9针D型公头插海为PLC端 RS-485接线图 插人机端9针D型公头Haiwell(海为)PLC与台达DOP-B系列屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头 9针D型公头插海为PLC端 RS-485接线图 插人机端9针D型公头海为PLC与台达TP02G/TP04G/TP05G/TP08G文本通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）Haiwell(海为)PLC与威纶MT8000系列屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）插海为PLC端 RS-485接线图 插人机端9针D型公头 Haiwell(海为)PLC与威纶MT500系列屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头 9针D型公头插海为PLC端 RS-485接线图 插人机端9针D型母头 Haiwell(海为)PLC与宏绩F7系列屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头 9针D型公头 插海为PLC端 RS-485接线图 插人机端9针D型母头Haiwell(海为)PLC与宏绩F220系列文本通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头 9针D型公头 Haiwell(海为)PLC与eView MT5000/4000系列屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）插海为PLC端 RS-485接线图 插人机端9针D型公头 Haiwell(海为)PLC与eView 500系列屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头 9针D型公头 插海为PLC端 RS-485接线图 插人机端9针D型母头 Haiwell(海为)PLC与eView MD200/M300文本通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）插海为PLC端 RS-485接线图 插人机端9针D型母头 Haiwell(海为)PLC与海泰克PWS6000系列屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头 9针D型公头 Haiwell(海为)PLC与无锡信捷TP系列和TH系列屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）插海为PLC端 RS-485接线图 插人机端9针D型母头 Haiwell(海为)PLC与无锡信捷OP系列文本通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）Haiwell(海为)PLC与罗升DT220文本通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）Haiwell(海为)PLC与昆仑通触摸屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）Haiwell(海为)PLC与西门子触摸屏通讯接线图插海为PLC端 RS-232接线图 插人机端4针S型公头9针D型母头 （与编程电缆同）插海为PLC端 RS-485接线图 插人机端9针D型母头。

第一部分维控人机界面串口引脚定义1 LEVI777T COM1 引脚定义原理图。

2 LEVI777T COM2引脚定义原理图。

3 LEVI908T/LEVI910T COM1/COM3引脚定义原理图。

4 LEVI908T/LEVI910T COM2引脚定义原理图。

5 LEVI430T COM1引脚定义原理图。

第二部分通信针头1 通信针头 4第三部分各PLC与LEVI通信线接法 51 西门子S7-200 PLC与LEVI通信线接法（RS485 9针male）52 西门子S7-300 PLC(MPI适配器)与LEVI通信线接法29 63 三菱FX系列与LEVI通信线接法（RS422 8针male）74三菱Q02H系列PLC与LEVI通信线接法5 欧姆龙与LEVI通信线接法86永宏与LEVI通信线接法（RS232 15针male）117 B与LEVI通信线接法128 G与LEVI通信线接法149 台达与LEVI通信线接法（RS232 8Pin Mini-Din Female）1710 海为与LEVI通信线接法1811富士与LEVI通信线接法（RS422 8针RJ45 Connector）2012 ABB与LEVI通信线接法（RS232 I\O端子）2113松下与LEVI通信线接法 2214 AB MicroLogix PLC与LEVI通信线接法3015 LG K120S PLC与LEVI通信线接法3116信捷XC 系列PLC与LEVI通信线接法331 LEVI777T COM1 引脚定义原理图2 LEVI777T COM2引脚定义原理图3 LEVI908T/LEVI910T COM1引脚定义原理图4 LEVI908T/LEVI910T COM2引脚定义原理图LEVI430T COM1引脚定义原理图第二部分通信针头1 通信针头1 RS232 9针male 2 RS422 8针male3 RS422 8针RJ45 Connector4 RS232 8针mini-din female5 RS232 4针S型male6 RS232 15P D-SUB Female7 RS232 25P D-SUB Female8 RS232 6pin female pinout9 RS485第三部分各PLC与LEVI通信线接法1 西门子S7-200 PLC与LEVI通信线接法（RS485 9针male）①LEVI777T COM1与S7-200的通信线做法HMI（COM1）S7-200 RS485 9 针male②LEVI777T COM2与S7-200的通信线做法HMI（COM2）S7-200 RS485 9 针male ③LEVI908T/LEVI910T COM1与S7-200的通信线做法④LEVI908T/LEVI910T COM2与S7-200的通信线做法⑤LEVI430T COM1与S7-200的通信线做法2 三菱FX 系列与LEVI通信线接法(RS422 8针male)①LEVI777TCOM1与三菱FX系列的通信线做法.HMI(COM1) male 三菱FX系列RS422 8针male②LEVI908TCOM1 与三菱FX系列的通信线做法HMI(COM1) 三菱FX系列RS422 8针male③LEVI430TCOM1 与三菱FX系列的通信线做法HMI(COM1) 三菱FX系列RS422 8针male④LEVI430T与Q系列RS422通信线做法⑤EVI430T与Q系列RS232通信线做法⑥LEVI777T与Q系列RS422 COM1通信线做法⑦LEVI777T与Q系列RS232通信线做法QJ71Q02H⑧LEVI908T/910T与Q系列RS232通信线做法⑨LEVI908T/910T与Q系列RS422 COM1通信线做法3 欧姆龙与LEVI通信线接法(1)RS232 9针D-SUB male①LEVI777TCOM1 与欧姆龙C/CQM1 CJ1/CS1 系列的通信线做法.HMI(COM1) 欧姆龙RS232 9针D-SUB male②LEVI777TCOM2 与欧姆龙C/CQM1 CJ1/CS1 系列的通信线做法.HMI(COM2) 欧姆龙RS232 9针D-SUB male③LEVI908TCOM1 与欧姆龙C/CQM1 CJ1/CS1 系列的通信线做法.HMI(COM1) 欧姆龙RS232 9针D-SUB male④LEVI908TCOM2 与欧姆龙C/CQM1 CJ1/CS1 系列的通信线做法.HMI(COM2) 欧姆龙RS232 9针D-SUB male⑤LEVI430TCOM1 与欧姆龙C/CQM1 CJ1/CS1 系列的通信线做法.HMI(COM1) 欧姆龙RS232 9针D-SUB male☆(2)RS485①LEVI777TCOM1 与欧姆龙E5CN系列的通信线做法HMI(COM1) 欧姆龙RS485②LEVI777TCOM2 与欧姆龙E5CN系列的通信线做法HMI(COM2) 欧姆龙RS485③LEVI908TCOM1 与欧姆龙E5CN系列的通信线做法HMI(COM1) 欧姆龙RS485④LEVI908TCOM2 与欧姆龙E5CN系列的通信线做法HMI(COM2) 欧姆龙RS485⑤LEVI430TCOM1 与欧姆龙E5CN系列的通信线做法HMI(COM1) 欧姆龙RS485☆4 永宏与LEVI通信线接法(RS232 15针male)1.LEVI777TCOM1与永宏的通信线做法.HMI(COM1) 永宏RS232 15针male2.LEVI777TCOM2与永宏的通信线做法.HMI(COM2) 永宏RS232 15针male3.LEVI908TCOM1与永宏的通信线做法.HMI(COM1) 永宏RS232 15针maleHMI(COM2) 永宏RS23215针male5.LEVI430TCOM1与永宏的通信线做法.HMI(COM1) 永宏RS23215针male5 永宏与LEVI通信线接法（RS232 S端子4芯）①LEVI777T COM1与永宏的通信线做法HMI（COM1）永宏RS232 S端子4芯HMI（COM2）永宏RS232 S端子4芯③LEVI908T/LEVI910T COM1与永宏的通信线做法HMI（COM1）永宏RS232 S端子4芯④LEVI908T/LEVI910T COM2与永宏的通信线做法HMI（COM2）永宏RS232 S端子4芯⑤LEVI430T COM1与永宏的通信线做法HMI（COM1）永宏RS232 S端子4芯6 AB与LEVI通信线接法(1)RS232 9针male①LEVI777TCOM1与AB的通信线做法.HMI(COM1) AB RS232 9针male②LEVI777TCOM2与AB的通信线做法.HMI(COM2) AB RS232 9针male③LEVI908TCOM1与AB的通信线做法.HMI(COM1) AB RS232 9针male④LEVI908TCOM2与AB的通信线做法.HMI(COM2) AB RS232 9针male⑤LEVI430TCOM1与AB的通信线做法.HMI(COM1) AB RS232 9针male(2) RS232 25针male①LEVI777TCOM1与AB的通信线做法.HMI(COM1) AB RS232 25针male②LEVI777TCOM2与AB的通信线做法.HMI(COM2) AB RS232 25针male③LEVI908TCOM1与AB的通信线做法.HMI(COM1) AB RS232 25针male④LEVI908TCOM2与AB的通信线做法.HMI(COM2) AB RS232 25针male⑤LEVI430TCOM1与AB的通信线做法.HMI(COM1) AB RS232 25针male7. LG与LEVI通信线接法(1)RS232 9 针male①LEVI777TCOM1与LG MASTER-K CNet K300S的通信线做法.HMI(COM1) LG RS232 9针male ②LEVI777TCOM2与LG MASTER K300S的通信线做法.③LEVI777TCOM2与LG GLOFA GM6 LG MASTER-K CNet的通信线做法.HMI(COM2) LG RS232 9针male④LEVI908T/LEVI910T COM1与LG MASTER-K CNet K300S的通信线做法.HMI(COM1) LG RS232 9针male⑤LEVI908T/LEVI910T COM2与LG MASTER-K CNet K300S的通信线做法.HMI(COM2) LG RS232 9针male⑥LEVI430TCOM1与LG MASTER K300S的通信线做法.⑦LEVI430TCOM1与LG GLOFA GM6 LG MASTER-K CNet的通信线做法.HMI(COM2) LG RS232 9针male☆5.LEVI430TCOM1与LG GLOFA GM6的通信线做法.HMI(COM1) LG RS232 9针male☆(2)RS232 9针male1.LEVI777TCOM1与LG K10\60H\200H的通信线做法.HMI(COM1) LG RS232 9针male2.LEVI777TCOM2与LG K10\60H\200H的通信线做法.HMI(COM2) LG RS232 9针male3.LEVI908TCOM1与LG K10\60H\200H的通信线做法.HMI(COM1) LG RS232 9针male4.LEVI908TCOM2与LG K10\60H\200H的通信线做法.HMI(COM2) LG RS232 9针male5.LEVI430TCOM1与LG K10\60H\200H的通信线做法.HMI(COM1) LG RS232 9针male☆(3)RS232 9针male1.LEVI777TCOM1与LG Master K10S\30S\60S\100S的通信线做法.HMI(COM1) LG RS232 9针male2.LEVI777TCOM2与LG Master K10S\30S\60S\100S的通信线做法.HMI(COM2) LG RS232 9针male3.LEVI908TCOM1与LG Master K10S\30S\60S\100S的通信线做法.HMI(COM1) LG RS232 9针male4.LEVI908TCOM2与LG Master K10S\30S\60S\100S的通信线做法.HMI(COM2) LG RS232 9针male5.LEVI430TCOM1与LG Master K10S\30S\60S\100S的通信线做法.HMI(COM1) LG RS232 9针male(4)RS485①LEVI777TCOM2与LG MASTER-K CNet K300S的通信线做法.8. 台达与LEVI通信线接法(RS232 8pin Mini-Din Female)①LEVI777TCOM1与台达的通信线做法.HMI(COM1) 台达RS232 8pin Mini-Din Female②LEVI777TCOM2与台达的通信线做法HMI(COM2) 台达RS232 8pin Mini-Din Female③LEVI908T/910T COM1与台达的通信线做法.HMI(COM1) 台达RS232 8pin Mini-Din Female④LEVI908T/910T COM2与台达的通信线做法.HMI(COM2) 台达RS232 8pin Mini-Din Female⑤LEVI430TCOM1与台达的通信线做法.HMI(COM1) 台达RS232 8pin Mini-Din Female9. 海为与LEVI通信线接法(1)RS232 4针S型male①LEVI777TCOM1 与海为的通信线接法.HMI(COM1) 海为RS232 4针S型male②LEVI777TCOM2 与海为的通信线接法.HMI(COM2) 海为RS232 4针S型male③LEVI908TCOM1 与海为的通信线接法.HMI(COM1) 海为RS232 4针S型male④LEVI908TCOM2 与海为的通信线接法.HMI(COM2) 海为RS232 4针S型male⑤LEVI430TCOM1 与海为的通信线接法.HMI(COM1) 海为RS232 4针S型male(2)RS485①LEVI777TCOM1与海为的通信线接法.HMI(COM1) 海为RS485 接线端②LEVI777TCOM2与海为的通信线接法.HMI(COM2) 海为RS485 接线端③LEVI908TCOM1与海为的通信线接法.HMI(COM1) 海为RS485 接线端④LEVI908TCOM2 与海为的通信线接法.HMI(COM2) 海为RS485 接线端⑤LEVI430TCOM1 与海为的通信线接法.HMI(COM1) 海为RS485 接线端10. 富士与LEVI通信线做法(RS422 8针RJ45Connecter)①LEVI777TCOM1 与富士的通信线接法.HMI(COM1) 富士RS422 8针RJ45Connecter②LEVI908TCOM1 与富士的通信线接法.HMI(COM1) 富士RS422 8针RJ45Connecter③LEVI430TCOM1 与富士的通信线接法.HMI(COM1) 富士RS422 8针RJ45Connecter☆11. ABB与LEVI通信线做法(RS232 I/O端子)1.LEVI777TCOM1 与ABB的通信线接法.HMI(COM1) ABB I/O端子2.LEVI777TCOM2 与ABB的通信线接法.HMI(COM2) ABB I/O端子3.LEVI908TCOM1 与ABB的通信线接法.HMI(COM1) ABB I/O端子4.LEVI908TCOM2 与ABB的通信线接法.HMI(COM2) ABB I/O端子5.LEVI430TCOM1 与ABB的通信线接法.HMI(COM1) ABB I/O端子12. 松下①LEVI777TCOM1 与松下的通信线接法.HMI(COM1) 松下(5PIN Mini Din (male) RS232)HMI(COM1) 松下(FP0 CUP RS232)HMI(COM1) 松下(RS232 9PIN male)HMI(COM1) 松下(RS485 9PIN male)HMI(COM1) 松下(RS422 15PIN D-SUB male)②LEVI777TCOM2 与松下的通信线接法.HMI(COM2) 松下(5PIN Mini Din (male) RS232)HMI(COM2) 松下(FP0 CUP RS232)HMI(COM2) 松下(RS232 9PIN male)HMI(COM2) 松下(RS485 9PIN male)③LEVI908TCOM1 与松下的通信线接法.HMI(COM1) 松下(5PIN Mini Din (male) RS232)HMI(COM1) 松下(FP0 CUP RS232) HMI(COM1) 松下(RS232 9PIN male)HMI(COM1) 松下(RS485 9PIN male)HMI(COM1) 松下(RS422 15PIN D-SUB male)④LEVI908TCOM2 与松下的通信线接法.HMI(COM2) 松下(5PIN Mini Din (male) RS232)HMI(COM2) 松下(FP0 CUP male RS232)HMI(COM2) 松下(RS232 9PIN male)HMI(COM2) 松下(RS485 9PIN male)⑤LEVI908TCOM3 与松下的通信线接法.HMI(COM3) 松下RS485 9PIN male)⑥LEVI430TCOM1 与松下的通信线接法.HMI(COM1) 松下(5PIN Mini Din (male) RS232)HMI(COM1) 松下(FP0 CUP male RS232) HMI(COM1) 松下(RS232 9PIN male) HMI(COM1) 松下(RS485 9PIN male) HMI(COM1) 松下(RS422 15PIN D-SUB male)13. 西门子S7-300PLC(MPI适配器)与LEVI通信线做法.①LEVI777TCOM1 与S7-300的通信线接法.HMI(COM1) female S7-300 RS232 9针D-SUB male②LEVI777TCOM2 与S7-300的通信线接法.HMI(COM1) female S7-300 RS232 9针D-SUB male③LEVI908TCOM1 与与S7-300的通信线接法.HMI(COM1) female S7-300 RS232 9针D-SUB mal④LEVI908TCOM2与S7-300的通信线接法.HMI(COM2) female S7-300 RS232 9针D-SUB male⑤LEVI430TCOM1与S7-300的通信线接法.HMI(COM1) female S7-300 RS232 9针D-SUB male14. AB MicroLogix PLC与LEVI的通信线接法.①LEVI777TCOM1 与AB MicroLogixPLC的通信线接法.HMI(COM1) male AB MicroLogix RS232 9针male②LEVI777TCOM2 与AB MicroLogixPLC通信线接法.HMI(COM2)female AB MicroLogix RS232 9针③LEVI908T/LEVI910T COM1与AB MicroLogix PLC的通信线接法.HMI(COM1)female AB MicroLogix RS232 9针④LEVI908T/LEVI910T COM2 与AB MicroLogix PLC的通信线接法.HMI(COM2)female AB MicroLogix RS232 9针⑤LEVI430TCOM1与AB MicroLogix PLC的通信线接法.HMI(COM1)female AB MicroLogix RS232 9针☆15. LG K12S PLC与LEVI的通信线接法1.LEVI777TCOM1 与信捷的通信线接法.HMI(COM1)female LG K12S RS232 9针2.LEVI777TCOM2 与信捷的通信线接法.HMI(COM2)female LG K12S RS232 9针3.LEVI908TCOM1 与信捷的通信线接法.HMI(COM1)female LG K12S RS232 9针4.LEVI908TCOM2 与信捷的通信线接法.HMI(COM1)female LG K12S RS232 9针5.LEVI430TCOM1 与信捷的通信线接法.HMI(COM1)female LG K12S RS232 9针16. 信捷XC系列PLC与LEVI的通信线接法1.LEVI777TCOM1 与信捷XC系列通信线接法.HMI(COM1)male 信捷XC系列2.LEVI777TCOM2 与信捷XC系列通信线接法.HMI(COM2)female 信捷XC系列3.LEVI908TCOM1 与信捷XC系列通信线接法.HMI(COM1)female 信捷XC系列4.LEVI777TCOM2 与信捷XC系列通信线接法.HMI(COM2)female 信捷XC系列5.LEVI430TCOM1 与信捷XC系列通信线接法.HMI(COM1)female 信捷XC系列17. MODBUS系列PLC与LEVI的通信线接法注意：标有“☆”是还未确定添加的。
