在线、离线LOW-E镀膜玻璃对比徐兵中国南玻集团吴江南玻华东工程玻璃有限公司江苏·吴江（215222）摘要：本文通过生产工艺、产品性能，市场应用三方面对在线、离线LOW-E镀膜玻璃进行对比，整体上阐述在线和离线这两大类LOW-E镀膜玻璃的市场定位，以此判断LOW-E镀膜玻璃的应用方向。
关键词：在线LOW-E镀膜玻璃，离线LOW-E镀膜玻璃，市场分析前言自1965年开始，大板面玻璃镀膜加工因新工艺和新设备的出现逐步得到了发展。
Libby Owens Ford(LOF)建起了第一条大规模真空镀膜生产线。
之前，建筑玻璃的镀膜采用需要将玻璃基片加热的气相沉积法，该法会引起玻璃变形，或者采用化学沉积法，该法生产的膜层均匀性、耐久性差。
1973年，Airco发明了磁控溅射镀膜工艺。
1977年10月, Airco为Guardian公司建造了第一条磁控溅射镀膜线。
1982年，美国Guardian公司率先推出了银基低辐射膜层。
之后，Low-E玻璃（即辐射率ε≤0.15的镀膜玻璃）逐渐成了优级窗的标准配置。
1987年，LOF推出了在线Low-E镀膜玻璃产品，至此，Low-E镀膜玻璃生产正式发展成为在线、离线两种工艺方式。
以下，将从生产工艺、产品性能，市场应用对在线、离线Low-E镀膜玻璃进行分析，确定这两类产品的市场现状及未来趋势。
一．生产工艺“在线”系指在浮法玻璃生产线上利用高温热解法生产镀膜玻璃，高温热解法又分为热喷涂和化学汽相沉积法(CVD)，目前多采用CVD法。
镀膜实施的部位，可以在浮法玻璃生产线的锡槽、过渡辊合或退火窑前端，反应的温度在400～700℃之间，如图1所示。
一般在热的浮法玻璃表面要镀多层膜，这些膜包括介质膜和功能膜。
多层膜的复合使低辐射镀膜玻璃既有低辐射功能，又不产生干涉虹彩。
为了保证膜层均匀，必须严格控制玻璃板面温差，同时控制反应气流稳定。
在此前提下，才有可能生产出高质量的低辐射镀膜玻璃。
在线与离线Low—e玻璃的区别？1、生产工艺在线Low—E玻璃是在浮法玻璃生产过程中，在热的玻璃表面上喷涂上以锡盐为主要成分的化学溶液，形成单层具有一定低辐射功能的氧化锡（SnO2）化合物薄膜而制成的.离线Low-E玻璃是在专门的生产线，用真空磁控溅射的方法，将辐射率极低的金属银（Ag）及其它金属和金属化合物均匀地镀在玻璃表面而制成的，它至少由四层膜构成.2、品种及外观在线Low—E玻璃品种单一，受浮法玻璃规模生产的限制，目前只有６mm厚,无色透明的一种品种.离线Low-E玻璃品种多样，根据不同气候特点可以制作高、中、低多种透过率产品,并且颜色上有银灰、浅灰、浅蓝和无色透明等，用着色玻璃还可制作绿色等其他多种颜色.厚度从３~１２mm都可制做.3、性能参数在线Low—E玻璃的光谱呈现氧化锡导电膜的特征,而离线Low—E玻璃的光谱呈现银和氧化锡复合膜的特征,二者对可见光都有良好的透射,而对近红外光后者比前者具有高得多的反射，对远红外辐射后者比前者吸收少、反射高.因此，与在线Low—E玻璃相比，离线Low—E玻璃具有低的遮阳系数和低的传热系数。
见附件表说明：参数性能表中的数据是用实际测量并经国际公认的Ｗ４软件计算得出.表中仅提供了南玻的一种品种,其他品种请见南玻集团的产品说明书。
Ｕ值是除太阳直接辐射以外所有热量的传热系数，分夏季Ｕ夏值和冬季Ｕ冬值。
Ｓc是玻璃的遮阳系数，它衡量玻璃对太阳直接辐射的遮蔽作用。
4、节能性夏季透过玻璃传输的热量：Ｑ夏＝Ｕ（Ｔ外－Ｔ内）＋６３０Ｓc (w/m2)冬季透过玻璃传输的热量:Ｑ冬＝Ｕ（Ｔ外－Ｔ内）（w/m2）上述在线Low-E（型号SG500)中空玻璃组件，夏季传入室内和冬季传出室外的热量分别为：Ｑ夏=2。
40×（35－20）+630×0。
72=489.6w/m2Ｑ冬=2。
17×(－5－20)=－54。
3w/m2（负数说明热量由室内向室外传输)上述离线Low—E玻璃（型号CEB11）中空玻璃组件，夏季传入室内和冬季传出室外的热量分别为: Ｑ夏=2。
低辐射镀膜玻璃(LOW-E玻璃)
佚名
【期刊名称】《辽宁建材》
【年(卷),期】2009(000)001
【摘要】@@ 低辐射镀膜玻璃(又称LOW-E玻璃),具有良好的隔热和保温性能.大致可分为:高透型LOW-E玻璃、遮阳型LOW-E玻璃和双银LOW-E玻璃等品种.【总页数】1页(P35)
【正文语种】中文
【相关文献】
1.LOW-E玻璃的节能分析——关于抚顺市电信综合楼工程LOW-E玻璃的选用[J], 姚瑀
2.在线LOW-E玻璃与离线LOW-E玻璃的耐候性初探 [J], 王鹏;孟庆林
3.最大效率发挥Low-E玻璃的节能作用——剖析Low-E玻璃应用中的一些谬误[J], 杨建军;蔡法清
4.最大效率发挥Low-E玻璃的节能作用—剖析Low-E玻璃应用中的一些谬误 [J], 杨建军;蔡法清
5.浅析建筑LOW-E低辐射镀膜玻璃的工艺应用 [J], 曾珍
因版权原因，仅展示原文概要，查看原文内容请购买。

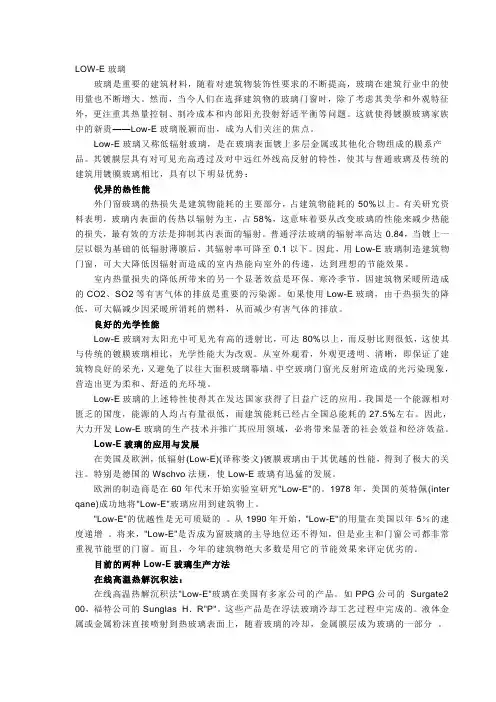

LOW-E玻璃玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。
然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。
这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。
Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显著效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。
我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。
因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。
在线LOW-E和离线LOW-E的区别1、生产工艺比较：（1）、在线LOW-E玻璃是采用化学沉淀法生产的低辐射玻璃膜层仅由单层氧化物构成；其优点是能大批量生产，价格相对便宜，但是基于其生产方式的弱点也同样显而易见，不能有效反射太阳热辐射，节能性较差，其节能性主要靠有色玻璃体现，对浮法玻璃生产线依赖性太强，生产的灵活性差；其另一个最主要缺点是光学和物理性能差，主要体现在可见光的透过率以及低辐射指标方面；在线产品的低辐射系数为0.15-0.35, 而一般的离线LOW-E的低辐射系数达到0.04-0.09(SGG Planitherm II)，圣戈班最高档次的欧洲产离线LOW-E（SGG planitherm Ultra）的低辐射系数达到0.01。
由于镀膜层的总厚度约为数千纳米，镀膜过程是以分子集团为单位控制的，因此膜层厚度的均匀性极差，在单片玻璃的不同部位存在颜色差别，每一生产批次的颜色更是难以控制，因此在大型项目上常会出现颜色不一致的情况，这种现象已被许多工程现实所证实。
此外，氧化物膜层的反射率不可调整，导致玻璃的外观效果呆板，颜色取向性过强，缺乏玻璃的质感。
（2）、离线LOW-E玻璃，是通过真空磁控方法溅射在透明的浮法玻璃表面上镀纳米级的金属银层，使玻璃的辐射率从0.84降低至0.10以下，形成一层对长波热辐射具有高反射作用的低辐射膜层；膜层主要以银为主，由于银是自然界中辐射率最低的物质，因此经过这种工艺处理便可得到具有良好节能效果的低辐射玻璃，其辐射率损耗可以减少90%。
在大量通过可见光的基础上，能阻挡大部分红外线进入室内，特别是远红外线几乎完全被其反射回去，不能穿透玻璃。
这样就既能保持室内光线明亮，又能减少室内的热负荷。
将这种Low-E玻璃制成中空玻璃以后，热阻可以比普通中空玻璃再提高一倍以上,节能效果十分明显。
由于镀膜层的总厚度仅约为100纳米，镀膜过程是以原子线度为单位控制的，因此膜层厚度的均匀性极好，颜色极为均匀，在单片产品上、或每批产品之间都不会出现颜色差，即便在无色玻璃上也是如此。
ｄｏｉ：１０．３９６３／ｊ．ｉｓｓｎ．１６７４－６０６６．２０１４．０４．０１０离线Ｌｏｗ－Ｅ镀膜生产线真空系统设计罗松松，张超群（中国建材国际工程集团有限公司，蚌埠２３３０１８）摘要：真空系统是离线Ｌｏｗ－Ｅ镀膜生产线的基础，其设计的优劣直接影响镀膜质量。
该文通过对离线Ｌｏｗ－Ｅ镀膜生产线真空系统的分析，得出相关真空系统最佳配置方案及设计方法。
关键词：Ｌｏｗ－Ｅ镀膜；真空系统；真空设计ＶａｃｕｕｍＳｙｓｔｅｍＤｅｓｉｇｎｏｆＯｆｆ－ｌｉｎｅＬｏｗ－ＥＣｏａｔｉｎｇＬｉｎｅＬＵＯＳｏｎｇ－ｓｏｎｇ，ＺＨＡＮＧＣｈａｏ－ｑｕｎ（ＣｈｉｎａＴｒｉｕｍｐｈＩｎｔｅｒｎａｔｉｏｎａｌＥｎｇｉｎｅｅｒｉｎｇＧｒｏｕｐＣｏ，Ｌｔｄ，Ｂｅｎｇｂｕ２３３０１８，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｖａｃｕｕｍｓｙｓｔｅｍｉｓｔｈｅｂａｓｉｓｏｆｏｆｆ－ｌｉｎｅＬｏｗ－Ｅｃｏａｔｉｎｇｌｉｎｅ，ｉｔｓｄｅｓｉｇｎｄｉｒｅｃｔｌｙａｆｆｅｃｔｓｔｈｅｑｕａｌｉｔｙｏｆｃｏａｔｉｎｇ．Ｔｈｉｓｐａｐｅｒｆｉｎｄｓｔｈｅｂｅｓｔｃｏｎｆｉｇｕｒａｔｉｏｎｓｃｈｅｍｅａｎｄｄｅｓｉｇｎｍｅｔｈｏｄｂｙｔｈｅａｎａｌｙｓｉｓｏｆｖａｃｕｕｍｓｙｓｔｅｍｏｆｏｆｆ－ｌｉｎｅＬｏｗ－Ｅｃｏａｔｉｎｇｌｉｎｅ．Ｋｅｙｗｏｒｄｓ：Ｌｏｗ－Ｅｃｏａｔｉｎｇ；ｖａｃｕｕｍｓｙｓｔｅｍ；ｖａｃｕｕｍｄｅｓｉｇｎＬｏｗ－Ｅ镀膜玻璃由于其具有优良的光学性能和节能效果，加之在国家绿色节能政策的引导下，近年来得到大力的发展，广泛地用于建筑及汽车的挡风玻璃，但更多的与普通玻璃组合成中空玻璃使用，既保护膜层又增加隔热效果，低辐射镀膜中空玻璃是目前公认的节能效果最佳的建筑用玻璃［１］。
Ｌｏｗ－Ｅ镀膜玻璃性能的优劣取决于镀膜生产线的好坏，离线镀膜生产线相比在线镀膜生产线具有生产的镀膜玻璃质量稳定可靠、成品率高以及膜系多样化的优点［２］，占有国内Ｌｏｗ－Ｅ镀膜的绝大部分市场。
