电与磁专项测试及答案

小兔：我的磁性强小毛：我的磁性强图4甲乙电与磁 专项练习一、填空题1、用吸管吸饮料时，利用____________作用使饮料沿吸管上升进入嘴里。

常用发电机是利用____________原理制成的。

2、图1是奥斯特曾经做过的实验，观察比较甲、乙两图，可得实验结论是__________________；观察比较乙、丙两图，可得实验结论是____________。

3、 英国科学家法拉第经十年不懈探索，于1831年发现：闭合电路的一部分导体在磁场中做切割磁感线运动时会产生电流。

这种现象被称为______________现象，利用这种现象发明了______________机，使人类大规模使用电能成为现实。

4、 我们在学习和生活中，常常看到下面的情形：如图2是某同学在研究通电螺线管极性时的情形，请你在图中标出通电螺线管的N 极。

5、如图3所示，闭合开关，通电螺线管的上端为______________极，将滑动变阻器滑片向右滑动，弹簧将______________（选填“伸长”或“缩短”）。

如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是______________现象。

6、如图4所示,螺线管磁性的有无可以由_______的有无来控制,其极性与螺线管中的__________方向有关;若将甲和乙两螺线管串联在电路中， _____________的磁性更强(选填“甲”或“乙”).7、地球是一个巨大的磁体，在它的周围空间存在着磁场——地磁场，中华民族是最先利用地磁场服务于人类的，例如______________的发明。

利用如图5所示的实验装置可将机械能转化为______________能，根据这一原理人类研制成了______________机。

8、如图6所示是探究电磁感应现象的实验装置，装置中的直铜线ab 通过导线接在灵敏电流计的两接线柱上，当让ab 迅速向上运动时，电流表指针______________ ；将ab 改为向左运动时，电流表指针______________ (填“偏转”或“不偏转”) ；实验时开关应该______________，实验结果表明______________ 。

中考物理总复习《电学（电功率、电与磁）计算》专项测试题-附带答案学校:___________班级：___________姓名：___________考号：___________1．在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，小灯泡标有“6V 3W”字样，电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器R2的最大阻值为20Ω。

(1)只闭合开关S1和S3时，电路消耗的功率为6W，则闭合开关S1、S2和S3时，电路的总电流为多少？(2)在不损坏各元件的情况下，求只闭合开关S1时，R1消耗的最大功率P1；只闭合开关S2时，灯泡消耗的最小功率P2。

2．小明家电热饮水机有加热和保温两种工作状态。

如图所示为饮水机的原理图，当开关S、S1闭合后，饮水机处于加热状态，当水温达到100℃时，温控开关S1自动断开，饮水机处于保温状态，饮水机的铭牌信息如下：[c水=4.2×103J/(kg·℃)]。

求：水箱容积2L（1）加热时通过饮水机的电流；（2）电阻R2的阻值；（3）不计热量损失，将一箱20℃水加热7min，饮水机内水的温度达多少℃？3．图甲所示是一款硅胶材质的电热桌垫，具有关、低温和高温三个挡位。

其内部主要由加热电阻R1、R2和开关组成，其相关参数如本表。

某次将其调至高温模式正常工作2min后，桌垫的温度升高了20℃；如图乙、丙所示是小明利用所学知识为电热桌垫设计的两种电路。

请你解答下列问题：加热电阻R24Ω（1）电热桌垫处于高温模式时的加热效率是多少?[硅胶的比热容为2×103J/（kg·℃），百分号前保留1位小数]（2）请根据表格中提供的信息帮他从乙、丙两图中选出最符合该款电热桌垫工作要求的电路，并说明理由。

R=Ω，闭合开关S后，额定电压为3V的灯L正4．如图所示，电源电压保持不变，电阻3I=。

求：常发光，电流表A的示数 1.2A（1）通过电阻R的电流1I；（2）灯L的额定功率P；（3）通电10s，电路中电流做的功W。

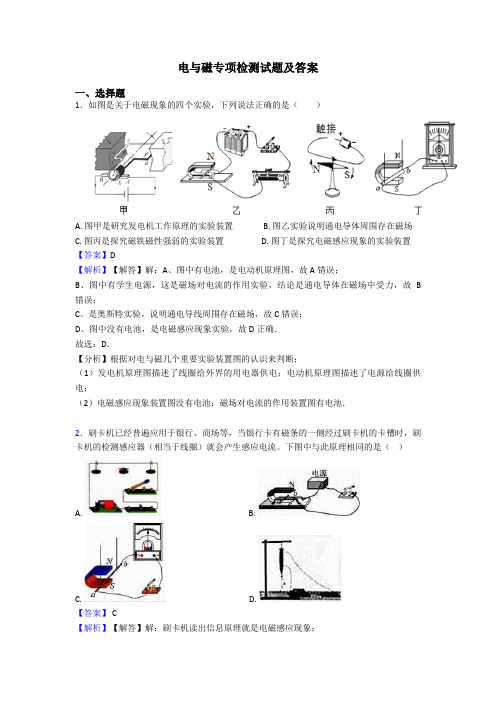

电与磁专项检测试题及答案一、选择题1．如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置【答案】D【解析】【解答】解：A、图中有电池，是电动机原理图，故A错误；B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，故B 错误；C、是奥斯特实验，说明通电导线周围存在磁场，故C错误；D、图中没有电池，是电磁感应现象实验，故D正确．故选：D．【分析】根据对电与磁几个重要实验装置图的认识来判断：（1）发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电；（2）电磁感应现象装置图没有电池；磁场对电流的作用装置图有电池．2．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。

下图中与此原理相同的是（）A. B.C. D.【答案】 C【解析】【解答】解：刷卡机读出信息原理就是电磁感应现象；A、如图电路中有电源，是奥斯特实验，说明通电导线周围有磁场，A不符合题意；B、如图电路中有电源，是电动机测原理图，是根据通电导体在磁场中受力而运动制成的，B不符合题意；C、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项。

C符合题意；D、图中有电源，是电磁铁的原理图，是根据电流的磁效应制成的，D不符合题意。

故答案为：C。

【分析】当导线切割磁感线时，导体中会产生感应电流，这是电磁感应现象.3．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极【答案】 C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。

电与磁专项测试（含答案解析）一、选择题1．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．2．图为某品牌共享电单车，其涉及到的物理知识正确的是（）A. 没有网络传递信息，是无法实现手机扫二维码开锁的B. 车座成马鞍型，增大了人与车座的受力面积，压强增大C. 车胎上有凹凸不平的花纹，可以减小与地面的摩擦力D. 后轮上的电动机，利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时，通过电磁波及网络传递信息，当服务器接收到付费后，才会开解，所以没有网络传递信息，是无法实现手机扫二维码开锁的，A符合题意；B. 车座成马鞍型，增大了人与车座的受力面积，减小压强，B不符合题意；C. 车胎上有凹凸不平的花纹，是用增大接触面粗糙程度的方法增大摩擦力，C不符合题意；D. 后轮上的电动机，利用通电导线在磁场受力的原理将电能转化为机械能，D不符合题意；故答案为：A。

（物理）物理电与磁专项检测试卷及答案一、选择题1．发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（）A. 电磁感应现象B. 电流的周围存在着磁场C. 磁场间的相互作用D. 通电导体在磁场中受到力的作用【答案】D【解析】【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的．故选D．【分析】电动机的工作原理：通电导体在磁场中受到力的作用．发电机的工作原理：电磁感应现象．2．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．3．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．4．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。

电与磁练习题(含答案)经典一、电与磁选择题1．在下面四幅图中，图文相符的是（）A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C. 图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D. 如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。

【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.2．下列四幅图中，解释不合理的是（）A. 甲图，说明电流的周围存在磁场B. 乙图，闭合开关后，小磁针N极将顺时针偏转C. 丙图，发电机应用了磁场对电流的作用D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强【答案】C【解析】【解答】解：A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；B、闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；C、线圈在磁场中转动切割磁感线，从而产生感应电流，知识发电机的原理，选项C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同．在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确．故选：C．【分析】甲图：小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；乙图：根据右手螺旋定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；丙图：发电机应用了电磁感应原理；丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．3．如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故A正确；B、将滑片P向b端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故B错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故D错误．故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．4．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。

电与磁专项测试（含答案解析）一、选择题1．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。

下图中与充电鞋垫的工作原理相同的是（）A. B. C. D.【答案】 B【解析】【解答】充电鞋发电时，利用线圈在磁场中切割磁感线产生感应电流的原理，B 符合题意。

故答案为：B.【分析】当闭合电路的一部分导体切割磁感线时，导体中产生感应电流，这是电磁感应现象。

2．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S极的指向．3．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A. 滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B. 滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C. 滑片向右移动时，GMR电阻变小，指示灯亮度变亮D. 滑片向右移动时，GMR电阻变大，指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时，滑动变阻器电阻变小，电流变大，电磁铁磁性增强，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变小，电流变大，指示灯亮度变亮，A不符合题意，B符合题意；C. D. 滑片向右移动时，滑动变阻器电阻变大，电流变小，电磁铁磁性减弱，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变大，电流变小，指示灯亮度变暗，CD不符合题意；故答案为：B。

中考物理总复习《电与磁》专题训练-附答案学校:___________班级：___________姓名：___________考号：___________知识点梳理1.磁现象：（1）磁性：能够吸引铁、钴，镍等物质的性质。

（2）磁体：具有磁性的物体。

（3）磁极：磁体上磁性最强的部分，分别为南极和北极(S极和N极)。

（4）磁化：使原来没有磁性的物体获得磁性的过程。

2.磁极间的相互作用规律：同名磁极相互，异名磁极相互。

3.磁场：（1）磁场方向：在磁场中，磁针静止时极所指的方向。

（2）磁感线：可以形象、方便的描述磁场的曲线（注意：磁感线是假想出来的，不存在的）。

①方向：从磁体的极出发回到极；②图示：4.地磁场：（1）地球周围存在的磁场（信鸽、海龟等动物靠地磁场导航）。

（2）地磁北极在地理极附近，地磁南极在地理极附近。

（3）地磁两极与地理两极之间有小偏角，最早记述磁偏角的是我国宋代学者。

（4）图示：5.电生磁：（1）奥斯特实验：通电导线周围的周围存与电流方向有关的磁场，这种现象称为；磁场方向跟方向有关。

（2）螺线管：把导线绕在圆筒上；方向外部磁场与条形磁体的磁场相似。

（3）安倍定则（右手螺旋定则）：右手握住螺线管，四指指向螺线管中的电流方向，则拇指所指的那端就是螺线管的极。

（4）电磁铁：①有电流通过时有磁性，没有电流时失去磁性。

②电磁铁磁性的决定因素：电流的强弱、线圈的匝数、有无铁芯。

（5）电磁继电器：①定义：继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。

②工作原理（如下图）：当较低的电压加在接线柱D、E两端，较小的电流通过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作了。

6.电动机：（1）工作原理：通电导体在磁场中受力的作用运动。

（2）能量转化：电能转化为机械能。

7.磁生电：（1）法拉第实验：由于闭合电路中的一部分导体在磁场中做而产生电流的现象；简称电磁感应现象。

初中电与磁测试题及答案一、选择题（每题2分，共20分）1. 通电导线周围会产生什么？A. 磁场B. 电场C. 引力场D. 热能答案：A2. 磁体的南极和北极相互吸引还是排斥？A. 吸引B. 排斥C. 无作用D. 相互吸引答案：A3. 电流的磁效应是由哪位科学家发现的？A. 牛顿B. 法拉第C. 奥斯特D. 爱因斯坦答案：C4. 以下哪个选项不是电磁铁的特点？A. 磁性强弱可调B. 磁性方向可变C. 磁性永久D. 磁性可控制5. 电磁感应现象是由哪位科学家发现的？A. 奥斯特B. 法拉第C. 麦克斯韦D. 爱迪生答案：B6. 电磁波在真空中的传播速度是多少？A. 300,000 km/sB. 299,792 km/sC. 299,792 km/sD. 299,792 km/s答案：B7. 以下哪种物质不是磁性材料？A. 铁B. 铜C. 镍D. 钴答案：B8. 磁感线的方向表示什么？A. 磁场的强度B. 磁场的方向C. 电流的方向D. 磁极的位置答案：B9. 以下哪种现象不是电磁感应的应用？B. 电动机C. 变压器D. 电磁铁答案：B10. 电流通过线圈时，线圈会产生什么？A. 磁场B. 电场C. 引力场D. 热能答案：A二、填空题（每题2分，共20分）1. 当通电导线与磁场方向垂直时，导线受到的磁场力最大，其大小为__F=BIL__，其中B为磁场强度，I为电流强度，L为导线长度。

2. 磁体的两个磁极分别是__南北极__，它们之间的相互作用是相互吸引。

3. 电磁铁的磁性强弱可以通过改变__电流大小__来调节。

4. 电磁波的传播不需要__介质__，可以在真空中传播。

5. 磁感线是闭合的曲线，其方向表示磁场的__方向__。

6. 电磁感应现象表明，当导体在磁场中做切割磁感线运动时，导体中会产生__感应电流__。

7. 磁悬浮列车利用__电磁感应__原理实现悬浮。

8. 电流的磁效应表明，通电导线周围存在__磁场__。

电和磁考试题及答案一、单项选择题（每题2分，共20分）1. 电流通过导体时会产生磁场，这种现象称为：A. 电磁感应B. 电流的磁效应C. 洛伦兹力D. 磁阻效应答案：B2. 根据安培定则，用右手握住通电直导线，大拇指指向电流方向，则弯曲的四指所指的方向是：A. 电流方向B. 磁场方向C. 磁力线方向D. 电子运动方向答案：B3. 法拉第电磁感应定律描述的是：A. 磁场变化产生电流B. 电流变化产生磁场C. 磁场变化产生电压D. 电压变化产生磁场答案：A4. 一个闭合电路中的部分导体在磁场中做切割磁力线运动时，会产生：A. 电流B. 电压C. 电阻D. 电势答案：A5. 磁通量Φ的单位是：A. 特斯拉B. 韦伯C. 安培D. 欧姆答案：B6. 根据楞次定律，当磁通量增加时，感应电流的方向是：A. 与磁通量增加的方向相同B. 与磁通量增加的方向相反C. 与磁通量减少的方向相同D. 与磁通量减少的方向相反答案：B7. 以下哪个不是电磁波：A. 无线电波B. 可见光C. 紫外线D. 声波答案：D8. 麦克斯韦方程组描述了：A. 电场和磁场的关系B. 电荷和电流的关系C. 电场和磁场的传播D. 电荷和电场的关系答案：A9. 一个导体在磁场中运动，若导体与磁场平行，则：A. 会产生感应电动势B. 不会产生感应电动势C. 会产生感应电流D. 不会产生感应电流答案：B10. 根据洛伦兹力公式，带电粒子在磁场中运动时受到的力与以下哪个因素无关：A. 粒子的电荷量B. 粒子的速度C. 磁场的强度D. 粒子的质量答案：D二、填空题（每题2分，共20分）1. 奥斯特实验证明了______能产生磁场。

答案：电流2. 根据右手定则，当电流方向与磁场方向垂直时，导体所受的磁力与电流和磁场都______。

答案：垂直3. 法拉第电磁感应定律表明，感应电动势与磁通量变化率成正比，比例常数是______。

答案：真空中的磁导率4. 一个线圈在磁场中旋转，当线圈平面与磁场方向垂直时，感应电动势为零，这是因为此时线圈中的磁通量______。
