下载文档原格式
乳胶漆工程技术交底一、背景介绍乳胶漆是一种常用的室内墙面涂料，具有环保、易施工、装饰效果好等优点，因此在装修工程中广泛应用。
为了确保乳胶漆工程的质量，提高施工效率，本文将详细介绍乳胶漆工程的技术交底内容。
二、施工准备1. 工具和材料准备在进行乳胶漆工程前，需要准备以下工具和材料：- 乳胶漆：根据施工要求选择适当的乳胶漆，如环保型、防水型等。
- 涂刷工具：包括滚筒、刷子、刷桶等。
- 墙面修补材料：如腻子、填缝剂等。
- 防护用品：包括口罩、手套、防护服等。
2. 施工场地准备在施工前，需要确保施工场地的准备工作已完成，包括：- 清理墙面：将墙面上的灰尘、油污等清理干净。
- 墙面修补：对墙面上的裂缝、凹陷等进行修补，确保墙面平整。
- 遮盖保护：对不需要涂漆的部位进行遮盖，如窗户、门框等。
三、施工步骤1. 底漆施工底漆是乳胶漆工程中非常重要的一步，它可以提高涂料的附着力和遮盖力，延长涂料的使用寿命。
底漆施工步骤如下：- 搅拌底漆：将底漆充分搅拌均匀，确保涂料质地均匀。
- 刷涂底漆：用刷子或者滚筒将底漆均匀涂刷在墙面上，确保底漆的厚度均匀一致。
- 干燥时间：根据底漆的品牌和施工环境，等待底漆彻底干燥。
2. 中涂施工中涂是乳胶漆工程的关键步骤，它决定了墙面的颜色和质感。
中涂施工步骤如下：- 搅拌乳胶漆：将乳胶漆充分搅拌均匀，确保颜色均匀一致。
- 刷涂乳胶漆：用刷子或者滚筒将乳胶漆均匀涂刷在墙面上，注意避免漏刷或者重刷的情况。
- 喷涂乳胶漆：根据需要，可以使用喷涂设备进行乳胶漆的施工，确保涂料均匀覆盖墙面。
3. 面漆施工面漆是乳胶漆工程的最后一道工序，它可以提高墙面的光泽和耐污性。
面漆施工步骤如下：- 搅拌面漆：将面漆充分搅拌均匀，确保颜色均匀一致。
- 刷涂面漆：用刷子或者滚筒将面漆均匀涂刷在墙面上，注意避免漏刷或者重刷的情况。
- 干燥时间：根据面漆的品牌和施工环境，等待面漆彻底干燥。
四、施工注意事项1. 施工环境要求- 温度要适宜：乳胶漆施工的温度普通在5℃-35℃之间，过低或者过高的温度都会影响涂料的固化效果。
乳胶漆工程技术交底一、项目概述乳胶漆工程是一项重要的装修工程，涉及到墙面、天花板等大面积的涂装工作。
本文将详细介绍乳胶漆工程的技术要求、施工流程、材料准备、注意事项等内容，以确保施工质量和安全。
二、技术要求1.材料要求：a.乳胶漆：选择质量好、环保无污染的乳胶漆，颜色均匀、无异味。
b.底漆：使用适合墙面的底漆，确保涂层附着力强。
c.辅助材料：包括刷子、滚筒、腻子刀、砂纸等，要求质量可靠、使用方便。
2.施工环境要求：a.施工场所应保持干燥、通风良好，温度适宜（20-30℃），避免阳光直射。
b.墙面应平整、无明显裂缝和凹凸不平的地方。
3.施工工艺要求：a.墙面处理：清除墙面上的灰尘、油污，填补裂缝并修平凹凸不平的地方。
b.底漆处理：在墙面上涂刷一层底漆，提高乳胶漆的附着力。
c.乳胶漆施工：根据需要，涂刷2-3层乳胶漆，每层涂刷间需等干后再进行下一层施工。
d.涂刷方法：可使用刷子、滚筒等工具，保证涂料均匀、无滴流和刷痕。
三、施工流程1.准备工作：a.清理施工场地，确保墙面干净整洁。
b.准备所需材料和工具，包括乳胶漆、底漆、刷子、滚筒等。
2.墙面处理：a.清除墙面上的尘土、油污等杂物。
b.填补墙面裂缝，修平凹凸不平的地方。
3.底漆处理：a.搅拌底漆，确保底漆均匀。
b.使用刷子或者滚筒将底漆均匀涂刷在墙面上。
c.等待底漆彻底干燥，通常需要24小时。
4.乳胶漆施工：a.搅拌乳胶漆，确保颜色均匀。
b.使用刷子或者滚筒将乳胶漆均匀涂刷在墙面上。
c.等待第一层乳胶漆彻底干燥，通常需要4-6小时。
d.根据需要，涂刷第二层和第三层乳胶漆，每层涂刷间需等干后再进行下一层施工。
5.清理工作：a.施工结束后，清理刷子、滚筒等工具，确保下次使用时干净。
b.清理施工场地，将垃圾和废弃材料妥善处理。
四、注意事项1.施工人员应穿戴好工作服、手套、口罩等个人防护用品，避免直接接触涂料。
2.施工过程中，注意通风，避免乳胶漆的气味对人体造成影响。
内墙乳胶漆工程技术交底一、项目概述内墙乳胶漆工程是指对建筑物内部墙面进行涂装的工程，主要目的是美化室内环境，提高墙面的耐久性和装饰效果。
本文将详细介绍内墙乳胶漆工程的技术要求、施工流程和注意事项。
二、技术要求1. 材料要求a. 乳胶漆：应选用质量稳定、无异味、无毒害的乳胶漆，符合国家标准。
b. 涂刷工具：包括刷子、滚筒等，要选用质量好、无毛发脱落的工具。
c. 墙面基层：墙面基层应平整、干燥、无明显裂缝和起壳现象。
2. 施工准备a. 清洁墙面：在施工前，应清洁墙面，去除灰尘、油污等杂物。
b. 覆盖保护：对于不需要涂装的部位，应使用塑料薄膜或纸板进行保护，避免污染。
c. 搅拌乳胶漆：将乳胶漆充分搅拌均匀，确保颜色和质地一致。
3. 施工工艺a. 底漆涂刷：先涂刷一遍底漆，用刷子或滚筒均匀涂抹，保证底漆与墙面之间的粘结性。
b. 中涂涂刷：在底漆干透后，进行中涂涂刷，同样要均匀涂抹，确保涂层厚度一致。
c. 面涂涂刷：中涂干透后，进行面涂涂刷，同样要均匀涂抹，确保涂层平整、光滑。
d. 修补涂刷：如有需要，可以进行修补涂刷，将漏刷或涂刷不均匀的部位进行修复。
4. 施工环境要求a. 温度：施工环境温度应在5℃-35℃之间，避免在极端温度下施工。
b. 湿度：施工环境湿度应在85%以下，避免高湿度下漆膜干燥不良。
c. 通风：施工现场应保持良好通风，避免乳胶漆的异味对施工人员的影响。
三、施工流程1. 施工准备：清洁墙面、覆盖保护、搅拌乳胶漆。
2. 底漆涂刷：使用刷子或滚筒均匀涂抹底漆。
3. 中涂涂刷：底漆干透后，均匀涂抹中涂。
4. 面涂涂刷：中涂干透后，均匀涂抹面涂。
5. 修补涂刷：如有需要，进行漏刷或涂刷不均匀部位的修补。
6. 清理整理：施工完成后，清理施工现场，整理工具和材料。
四、注意事项1. 安全施工：施工人员应佩戴防护眼镜、口罩、手套等个人防护装备，避免乳胶漆对身体的伤害。
2. 搅拌均匀：乳胶漆在施工前应充分搅拌均匀，确保颜色和质地一致。
内墙乳胶漆工程技术交底一、项目概述内墙乳胶漆工程是指对建筑内部墙面进行涂装处理，使用乳胶漆作为涂料材料。
本文将详细介绍内墙乳胶漆工程的技术交底内容，包括施工前准备、施工工艺、施工方法、施工注意事项等。
二、施工前准备1. 材料准备根据设计要求，选择适合的内墙乳胶漆材料，包括底漆、乳胶漆、稀释剂等。
确保材料质量符合相关标准，并进行验收。
2. 表面处理对待涂墙面进行清洁、修补，确保墙面平整、无裂缝、无脱落等问题。
如有需要，进行打磨处理，以提高涂料附着力。
3. 施工环境准备确保施工现场通风良好，温度适宜，湿度控制在合理范围内。
避免施工过程中有风沙、灰尘等杂质进入涂料表面。
三、施工工艺1. 底漆处理在墙面涂装前，先进行底漆处理。
底漆的选择应根据墙面材料、涂料种类等因素进行合理搭配。
底漆的涂布应均匀、充分，以增加墙面的附着力和涂料的平整度。
2. 中涂处理根据设计要求，选择合适的乳胶漆进行中涂处理。
中涂的目的是增加涂料的厚度，提升墙面的颜色饱和度和质感。
中涂涂布应均匀、充分，避免出现滴漏、流挂等现象。
3. 面漆处理在中涂干燥后，进行面漆处理。
面漆的选择应根据设计要求，考虑墙面的颜色、光泽度等因素。
面漆的涂布应均匀、光滑，避免出现刷痕、起泡等问题。
四、施工方法1. 刷涂法刷涂法是常用的施工方法之一，适用于小面积、复杂造型的墙面。
选用合适的刷子，将涂料均匀地刷在墙面上，刷涂方向应一致，避免出现刷痕。
2. 辊涂法辊涂法适用于大面积、平整的墙面。
选用合适的辊子，将涂料均匀地滚涂在墙面上，滚涂方向应一致，避免出现滚痕。
3. 喷涂法喷涂法适用于大面积、平整的墙面，施工速度快，效果好。
使用喷枪将涂料均匀地喷涂在墙面上，注意控制喷涂厚度和喷涂速度，避免出现漏喷、喷雾等问题。
五、施工注意事项1. 施工环境确保施工现场通风良好，温度适宜，湿度控制在合理范围内。
避免施工过程中有风沙、灰尘等杂质进入涂料表面，影响施工质量。
2. 施工顺序按照底漆-中涂-面漆的顺序进行施工，确保每层涂料充分干燥后再进行下一层的施工。
乳胶漆生产工艺流程
《乳胶漆生产工艺流程》
乳胶漆是一种水性涂料，广泛应用于家居装饰和建筑工程中。
其生产工艺流程一般包括原料准备、搅拌、分散、颜料添加、稳定剂加入、过滤、包装等步骤。
首先是原料准备，包括环保性能好的乳液、填料、颜料和添加剂等。
这些原料需按照一定的配方比例准备，并确保其质量符合要求。
接下来是搅拌和分散步骤。
将原料放入搅拌设备中进行混合和分散，目的是使各种原料充分混合和分散，保证涂料的均匀性和稳定性。
然后是颜料添加和稳定剂加入。
根据产品配方需求，逐步加入颜料和稳定剂，并确保搅拌均匀，以获得所需的颜色和质感。
过滤是为了去除杂质和确保乳胶漆的质量。
通过过滤设备将涂料进行过滤，去除残留颗粒和杂质，保证产品的光滑度和均匀性。
最后是包装。
将生产好的乳胶漆进行灌装，一般采用液体包装设备进行分装，然后进行包装、标识等工序，最终产出成品。
总的来说，乳胶漆生产工艺流程复杂但关键，需要严格按照生
产标准和环保要求进行操作，确保乳胶漆产品的质量和环保性能。
乳胶漆的主控项目和一般项目一、项目背景乳胶漆是一种常见的涂料，广泛应用于建筑装饰、家具制造、汽车制造等领域。
在乳胶漆的生产和施工过程中，需要进行一系列的质量控制和管理，以保证产品质量和施工效果。
本文将介绍乳胶漆的主控项目和一般项目，以及相应的标准格式的文本。
二、乳胶漆的主控项目1. 原材料检验：- 乳液：检验乳液的固含量、粘度、PH值等指标，确保乳液质量稳定。
- 颜料：检验颜料的色差、遮盖力、耐候性等指标，确保颜料质量符合要求。
- 助剂：检验助剂的稳定性、分散性、增稠性等指标，确保助剂质量可靠。
2. 生产工艺控制：- 搅拌过程：控制搅拌时间、搅拌速度，确保乳液和颜料、助剂充分混合。
- 过滤过程：控制过滤精度，去除悬浮颗粒和杂质。
- 包装过程：控制包装容器的清洁度，确保产品不受污染。
3. 产品性能测试：- 干燥时间：测试乳胶漆的干燥时间，确保施工效率和使用效果。
- 耐候性：测试乳胶漆在不同环境条件下的耐候性，确保产品质量稳定。
- 色差：测试乳胶漆的色差，确保产品颜色一致性。
4. 质量管理：- 建立质量管理体系：制定相关的质量管理制度和流程，确保质量管理的规范性。
- 培训员工：对生产工艺和质量管理要求进行培训，提高员工的质量意识和技能。
- 定期检查：定期对乳胶漆生产过程进行检查和评估，及时发现和解决问题。
三、乳胶漆的一般项目1. 施工准备：- 表面处理：清洁和修补施工表面，确保表面平整和牢固。
- 防护措施：对周围环境和设备进行保护，防止乳胶漆污染和损坏。
2. 施工工艺：- 涂刷：采用刷涂、辊涂、喷涂等方法进行施工，确保涂层均匀和质量稳定。
- 涂层厚度：控制涂层的厚度，确保涂层的保护性能和装饰效果。
- 干燥时间：根据产品要求，控制涂层的干燥时间，避免过早暴露于外界环境。
3. 质量验收：- 视觉检查：检查涂层的平整度、色泽、附着力等指标，确保施工质量。
- 测试性能：测试涂层的硬度、耐磨性、耐化学品等指标，确保涂层性能符合要求。
乳胶漆配方中主要成分主要有5种，它们所起作用、用途各不相同，了解它们的作用、用途能够帮助我们更好的使用与添加，增加乳胶漆的质量。
随着乳胶漆生产知识、技术的不断探索，现在有厂家、生产商为了降低成本，开始研究、探索用灰钙粉生产乳胶漆，但是目前的灰钙粉生产技术，批量所产灰钙粉很难达到乳胶漆的生产要求，灰钙粉就目前的设备，一般的细度都在400目之类，而要达到乳胶漆的生产标准，灰钙粉的目数必须达到400至600目甚至更细，不能有黑点、杂质与颗粒，因而灰钙粉广泛应用于腻子粉等其它涂料生产中外，还很难大量用于乳胶漆生产中。

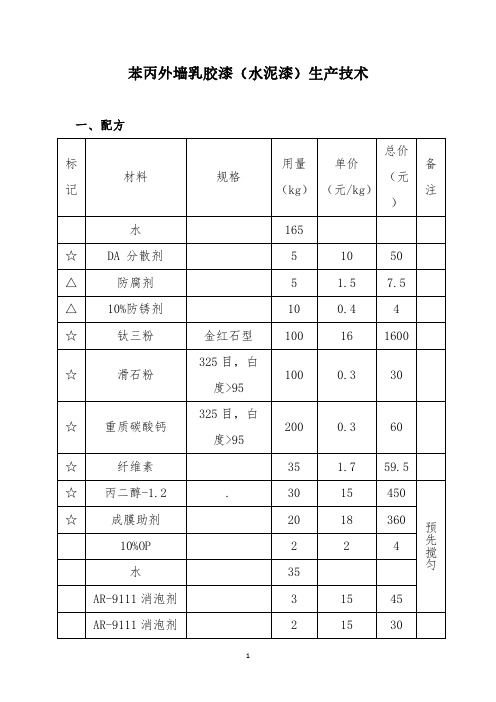

以下是5种乳胶漆配方中主要成分及用途作用介绍：1、基料（成膜物）：合成树脂乳液（苯丙、醋丙、纯丙、硅丙等）。
作用：乳液是涂料的不挥发部分，又称为粘结材料，是涂膜的基础，它能将颜料、填料粘合在一起并附着在物面上成膜。
涂料的档次高低和性能优劣主要由成膜物来决定。
2、颜料：钛白粉、氧化锌、锌钡白（BaSO4.ZnS）及其他颜料。
作用：是一种微粉末状的有色物质。
它不溶于水或油的介质中，却能均匀地分散于介质中形成均匀的悬浮体。
涂布于物体表面，能赋予涂膜遮盖力及颜色。
3、填料：碳酸钙(轻质碳酸钙/轻钙/轻钙粉、重质碳酸钙/重钙/重钙粉)、滑石粉、高岭土等。
作用：是一种体质颜料，大多不具有遮盖力和着色力的白色粉末，其价低，可以加涂膜的厚度，提高涂膜的耐久性、耐磨性及其它机械强度，同时可降低涂料成本。
4、溶剂：能溶解与稀释涂料成膜物，也可以降低涂料的粘度。
但涂膜形成后并残留在涂膜中间。
它是一种挥发性的物质（乳胶漆的溶剂为水，价廉、量广、无毒）5、助剂：分散剂、润湿剂、增稠剂、成膜助剂、防霉剂等。
作用：提高涂料的加工性能、、施工性能、贮存性能和涂膜性能的材料。
a分散剂、润湿剂：利于颜料和填料的分散。
润湿剂影响涂料基层的亲和力，影响流平性。
b成膜助剂：降低成膜温度，利于在稍冷的天气成膜，提高漆膜性能。
c消泡剂：消泡，方便于加工过程和施工过程中的消泡。
d防霉剂：防止涂料本身发臭和涂膜在潮湿的环境下发霉。
e 增稠剂：一般有羟基纤维素、碱溶型和缔合型。
涂膜浮色、发花涂膜表面颜色不均匀，或者涂膜在垂直方向颜色不一样，指揉展色欠佳1）颜料絮凝 2）超细粒子过多 3）亲水亲油不平衡 4）颜料-聚合物絮凝5）表面张力不平衡而发花1）增加润湿分散剂用量2）更换不同牌号的颜料或使用可以形成杂絮凝结构的分散剂3）使用润湿分散剂调整至平衡4）选用适当的润湿分散剂改变粒子的表面性质，减弱颜料-聚合物絮凝程度 5）添加能强力降低表面张力的表面活性剂（H-875）涂膜褪色、发花涂膜经历一段时间后颜色淡化或消退1）受日光和化学药品等的作用2）基层碱性过大3）施工现场附近有能与颜料起反应作用的氨、SO2等发生源1）选用耐候性耐化学好的颜料，如氧化铁系、酞菁系颜料2）碱性墙面可用10%左右的草酸溶液处理，涂刷耐碱、封闭性好的封闭底漆 3）将氨、SO2等发生源远离施工现场流挂、流淌涂膜在垂直面形成上薄下厚的涂层，流动的幕痕1）涂料的密度大，在涂料中含有大密度的颜填料 2）涂层过厚 3）涂料粘度过低4）施工环境温度过低，湿度过大，涂料干燥迟缓1）适当调整配方，慎用大密度的颜填料2）施工时控制涂层厚度，一般干膜厚度在20-25µm为宜3）调整涂料施工粘度4）施工环境温度＞10℃，湿度＜85%裂纹、裂缝涂膜表面形成各种开裂纹路 1）基层未处理好，有粉尘、油污2）膜很脆，涂料所用基料过少，颜基比过大3）成膜助剂用量不够，乳胶粒子未充分软化好，成膜不好4）施工温度过低，涂层过厚 5）底涂层未干即涂面涂层1）施工前处理好基材，清除粉化开裂的表面，填补墙体裂缝 2）增加基料3）增加成膜助剂用量，或更换成膜助剂品种4）施工环境温度＞10℃，干膜厚度在20-25µm为宜 5）保证底涂层完全干后再涂面涂层贮存过程中发生的技术问题及解决方法1.1贮存过程中凝聚及粘度上升(1)可能的原因是分散剂或润湿剂不够，或用一些易分解的分散剂，如三聚磷酸钠、钾盐，这些盐在贮存过程中，易分解，造成颜料的重新絮凝。
这时应补加一些可后添加的分散剂，当然，选用分散剂时，应用不同种类和数量的分散剂，以免分散剂的失效或效率的下降。
(2)颜、填料选用不当，有反应性的颜、填料，如氧化锌或填充性二氧化钦。
原则上不应该选用此类颜、填料，万一有此类物质存在，应用一些特殊的表面活性剂系统。
(3)pH值不稳，也会造成此类毛病。
应加强缓冲溶液的控制，控制强碱性颜料的用量，改用一些pH 值使用幅度大的增稠剂。
(4)有机溶剂过量，如成膜助剂或乙、丙二醇的用量过大。
应减少有机溶剂的用量，选用一些成膜效率高的助剂。
2.贮存过程中粘度下降(1)增稠剂被细菌或生物酶降解，一些增稠剂如 HEC，是细菌的营养，如果存在细菌分解了增稠剂，则粘度下降。
因此，改善防腐条件或不用HEC增稠系统。
(2)pH值漂离增稠剂最佳工作范围。
一些碱溶胀增稠剂，如ASE系列，对pH较敏感，最佳pH值范围在9一10之间，如选用氨水调节pH值，因氨水易挥发，造成pH下降，则增稠剂的效率下降。
因此，选用 AMP--95类有机碱作pH调节剂或用pH变化不太敏感的增稠剂。
1.3冻融不稳定(1)成膜助剂的量太高。
应选用效率高的成膜助剂如PPH或介较低的乳液而降低成膜助剂的用量。
(2)防冻剂的量不够。
应增加二元醇的用量。
(3)表面活性剂系统不合适。
很少人注意此类原因。
如果冻融产生絮凝，增加表面活性剂的用量;如果冻融产生聚结，或粘度上升，就要增加表面活性剂同二元醇的用量，或加大保护胶的用量，或同时加大三者的用量。
1.4颜色发生变化贮存过程中颜色发生变化可能的原因是:(1)表面活性剂选取不恰当或数量不准;或分散剂的种类和用量不对。
应首先考虑分散剂替换及改变用量，一般乳化剂来自于乳液，也可以改变乳化剂或更换乳液。
(2)pH值影响增稠剂的效果而产生的颜料絮凝，可以改用对pH值不敏感的增稠剂，或增加增稠剂。
(3)涂料在温度和大气变化下发生变化，此时，应在标准温度及大气压下确定配方。
2.应用过程中的问题及对策2.1鱼眼及缩孔(1)消泡剂的加法不对，有的消泡剂需在研磨阶段加人，或稀释加人。
(2)消泡剂的种类不对，对于某些有机硅消泡剂来讲，是不“安全”的，需谨慎使用。
(3)润湿剂的效率不够，特别在旧墙上出现此问题尤其如此。
应改善润湿剂的种类。
(4)亲油组分同体系不相溶，或亲油组分乳化不充分。
主要是指防冻剂及成膜助剂。
应注意此类物质的加法，防止乳化不完全。
(5)乳胶漆应用在被污染的表面，如有油的表面，或含硅的表面。
应对表面进行处理，如打磨等。
2.2在封闭表面及没封闭的表面上颜色不均匀(1)如果在没封闭表面上比封闭表面上颜色浅，需要有更多的成膜助剂，或选用成膜效率更高的成膜助剂，如果现象相反，则处理方法亦相反。
(2)增稠剂的选用不当，应更换增稠剂。
2.3调色时展色不良(1）系统的表面活性剂和分散剂种类及用量不当，应选用正确的乳化剂或分散剂。
(2)在涂料调色升温时存在着低胶化值的羚丙基甲基纤维素，应改用高胶化值的经丙基甲基纤维素。
2.4光泽不均匀(1)底材结构非常不均匀，要对底材进行封闭，如用封闭底漆对底材进行处理。
(2)涂料中有非常小的气泡，会使局部的光泽有影响。
应改善消泡剂或增进流平。
(3)不适当的填充系统，主要是指在涂刷或滚涂过程中，具有消光作用的填充料不能有取向，一般来讲，应采用两种或两种以上的填充料。
(4)成膜助剂不够，或在低温下成膜，或干得太快，应根据具体情况进行改变。
(5)不正确的增稠剂，特别是不同种类的增稠剂复配用时，更会出现此类情况。
应改变增稠剂，或仔细选用增稠剂搭配，ASE类增稠剂会消光，但聚氨醋类增稠剂会增光等。
2.5湿耐磨性不良(1)漆膜形成不良，主要是成膜助剂的种类和用量不对。
(2)过量的吸水性大的颜、填料，就改换颜、填料，如用表面进行过处理的钦白粉或填料，如重质碳酸钙、重晶石等。
(3)过量的表面活性剂存在，会使漆膜对水非常敏感，应选用正确的表面活性剂或减少表面活性剂。
(4)对底材的粘接不良，应对表面进行处理。
(5)不正确的使用成膜助剂或增塑剂，应遵循乳液供应商的指导。
2 .6遮盖力不良(1)颜料的用量太少，应增加颜料的用量。
(2)铁白粉产生絮凝，应增加表面活性剂或分散剂的用量。
(3)某些组分同阴离子分散剂发生反应。
应找出发生反应的组分。
(4)pH值的漂移对碱敏感的增稠剂产生影响。
应选用合适的增稠剂或选用不易挥发的pH调节剂。
(5)涂料发生冷冻，产生遮盖力不良，应增加二元醇的用量，或选用合适的表面活性剂。
2.7漆膜下渗性不良(1)漆膜形成不良，主要问题是成膜助剂。
(2)存在着多孔的表面。
应对表面进行处理。
2.8漆膜干燥后有针孔(1)漆膜中有过量的消泡剂。
(2)在贮存过程中发生反应放出气体。
可能是填料的碳酸根同弱酸反应所致。
(3)涂料应用于太多的孔表面，当涂上漆后，孔里面的气体对外渗透所致。
2.9附着力不良(1)涂料用于过粉化的表面，应用粒径小的乳液作的渗透性强的封闭底漆进行预处理。
(2)涂料用于旧墙而缺乏粘接力，应对表面进行铲除及预处理。
