管道工程施工组织设计方案是管道施工中一项重要的工作。
这个方案给出了按照一定的施工流程进行管道施工的具体方案，同时还对施工中出现的各种问题进行了细致的分析和处理。
本文将分几个方面对做进一步的探讨。
1. 施工工期管理管道施工是一项复杂的工作，其工期因地域、工程规模、用地和道路情况等而异。
管道施工企业应该对施工工期的管理和控制加强细致规划和监督。
首先，须做好施工计划工作，制定详细的施工计划，并对每一项工作都要有明确的时间要求和时间进度表。
此外，工人计数，时间控制和流程协调都必不可少。
在施工时应强化管理，抓好现场协调，防止工程拖期并缩短工期，以降低运营成本和提高效益。
2. 安全工作管理管道施工是一种高危作业，施工前要对现场进行安全评估，为施工设计一个安全生产方案，分析并细化各种安全风险点。
此外，要对工人进行足够的安全知识培训，确保他们对各种工作场所和关键岗位出现的安全风险有足够的认识和应对措施。
施工现场建设安全监管机制，确保每项安全措施的实施，对存在的安全隐患尽早发现并及时解决。
同时要保障施工作业人员的身体健康，以达到施工质量的总体把控。
3. 施工设备和物资管理管道施工需要大量的机械装备、原材料以及管道设备，施工前要明确所需物资及器械种类和数量。
出现个别设备需求变动的，应及时跟进挑选更适合情况的设备。
管道工程施工企业要在施工前进行设备、物资预算，并根据实际情况及时调整预算方案，及时地对货物和设备进行货源管理和货物跟踪，以避免物资被卡住导致工期延误。
此外，对工人使用的工具和装备也应该进行统一管理，确保使用的设备和材料基本符合标准，具备一定品质和稳定性。
4. 土建工程管理管道施工中难免会遇到土建、附属设施制作等工程管理问题，需要密切关注施工进展，随时补充统计数据信息。
同时，在施工过程中及时回收不合格部件，对合格部件进行设备安装或制作等一系列业务操作。
在项目策划制定阶段，要首先考虑到全面的土建工程设施需求，以更好地固定方案建设，增加后续的施工安全可控性。

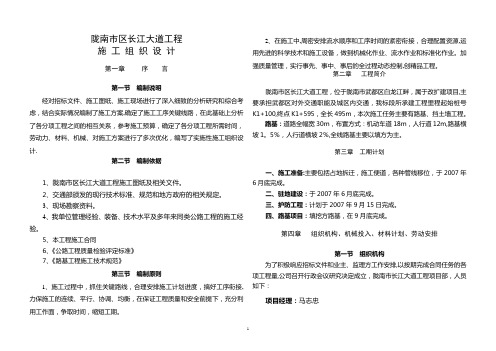

陇南市区长江大道工程施工组织设计第一章序言第一节编制说明经对招标文件、施工图纸、施工现场进行了深入细致的分析研究和综合考虑，结合实际情况编制了施工方案，确定了施工工序关键线路，在此基础上分析了各分项工程之间的相互关系，参考施工预算，确定了各分项工程所需时间，劳动力、材料、机械、对施工方案进行了多次优化，编写了实施性施工组织设计。
第二节编制依据1、陇南市区长江大道工程施工图纸及相关文件。
2、交通部颁发的现行技术标准、规范和地方政府的相关规定。
3、现场勘察资料。
4、我单位管理经验、装备、技术水平及多年来同类公路工程的施工经验。
5、本工程施工合同6、《公路工程质量检验评定标准》7、《路基工程施工技术规范》第三节编制原则1、施工过程中，抓住关键路线，合理安排施工计划进度，搞好工序衔接，力保施工的连续、平行、协调、均衡，在保证工程质量和安全前提下，充分利用工作面，争取时间，缩短工期。
2、在施工中，周密安排流水顺序和工序时间的紧密衔接，合理配置资源，运用先进的科学技术和施工设备，做到机械化作业、流水作业和标准化作业。
加强质量管理，实行事先、事中、事后的全过程动态控制，创精品工程。
第二章工程简介陇南市区长江大道工程，位于陇南市武都区白龙江畔，属于改扩建项目，主要承担武都区对外交通职能及城区内交通，我标段所承建工程里程起始桩号K1+100，终点K1+595，全长495m，本次施工任务主要有路基、挡土墙工程。
路基：道路全幅宽30m，布置方式：机动车道18m，人行道12m，路基横坡1.5%，人行道横坡2%，全线路基主要以填方为主。
第三章工期计划一、施工准备：主要包括占地拆迁，施工便道，各种管线移位，于2007年6月底完成。
二、驻地建设：于2007年6月底完成。
三、护防工程：计划于2007年9月15日完成。
四、路基项目：填挖方路基，在9月底完成。
第四章组织机构、机械投入、材料计划、劳动安排第一节组织机构为了积极响应招标文件和业主、监理方工作安排，以按期完成合同任务的各项工程量，公司召开行政会议研究决定成立，陇南市长江大道工程项目部，人员如下：项目经理：马志忠技术负责：张宝珍 质检负责：赵鹏 安全负责：王仲林 材料负责：李小富 试 验 员：吴三云项目部设5个部门，组织机构：组 织 机 构 图第二节 机械配置一、机械装备结合工程特点，在全公司内调配了与其相配套的机械设备，机械进场顺序按工程做到合理调配，力争发挥机械效能，减少劳动力强度，提高工效，机械部内部根据工程进度安排进行机械的租、调，所有设备在进场运输之前必须进行一次彻底检修，决不允许带“病”进场。
施工组织设计说明本施工组织设计是依据九江市开发区长江大道南段三标段施工设计图纸、招标文件、建设单位技术交底要求、施工技术规范及现场踏勘所获资料，并结合本公司施工能力和经验编制而成。
我公司将在施工过程中严格遵照本施工组织设计中的各项计划安排和其它要求进行本工程的施工，并在建设单位规定的工期内完成工程任务。
一、工程概况（一）、编制依据与范围1、编制依据（1）九江市开发区长江大道南段工程第3标段招标文件。
（2）九江市开发区长江大道南段工程第3标段施工设计图。
（3）《城市道路施工规范》建设部颁发的市政工程有关规范、规程、标准和图集。
（4）《全国市政工程预算定额—江西省单价估价表》（2002年）、《江西省机械台班定额》（2000年）（5）现场调查资料及本公司施工能力。
2、编制范围九江开发区长江大道南段第3标段（K1+200-K1+800）路基和道路排水工程（不含污水管及人行道）。
（二）、工程概况1、工程简介九江开发区位于九江市西南区，是省级开发区，在九江市的经济发展中起着举足轻重的作用。
新建的长江大道南段为长江大道向南通汽车工业园的延续工程，北起现已建成的长江大道中段，南至昌河汽车公司东门。
路线全长2480.00米，第3标段施工起点为K1+200，终点至K1+800。
长江大道南段3标段道路工程，道路宽度为50米，两块板形式，道路中心为10米宽中央绿化分隔带，两侧各为15.00米宽车行道和5.0米宽人行道，路面面层结构采用水泥砼高级路面。
路面基层采用半刚性“三碴”基层，“三碴”基层厚度为40cm，路面垫层为两种形式，在填方段为了便于施工，设置块石垫层，厚度为30CM；在挖方段则设置碎石隔离层，厚度为10CM，以节约造价。
填土区域护坡采用植草皮，坡度1：2，挖方处采用1：1.5坡度。
与前进西路及规划路有三个交叉口。
长江大道南段第3标段工程排水采用雨污分流，本次仅施工雨水管道，在道路两侧设置雨水排水主干管各一条，雨水主干管设置在两侧的车行道下，管中心距道路中心线18.00米，管径均为800毫米，雨水支管为300毫米，DN800管材采用Ⅱ级钢筋砼圆管；两条雨水干管排水方向一致，由南流向北。
宜宾长江大桥燃气管道施工组织设计宜宾长江大桥是四川省宜宾市的一座重要的交通枢纽，其建设旨在改善当地的交通状况，促进地区的经济发展。
在大桥的建设过程中，燃气管道的施工是一个重要的环节，对于确保燃气供应的正常运转起着至关重要的作用。
本文将对宜宾长江大桥燃气管道施工组织设计进行详细阐述。
一、工程概况宜宾长江大桥燃气管道施工的具体工程内容包括：燃气管道的布设、管道焊接、防腐保温、管道安装与连接等工作。
燃气管道总长度为5000米，使用材料为X70级大直径钢管，总管径为800mm。
施工区域位于大桥的桥墩周围区域，有一定的地质条件限制。
二、施工方案1.施工顺序根据工程实际情况，施工顺序分为以下几个步骤：（1）先进行管道的布设，确定管道的走向和位置，确保管道能够顺利地穿越大桥。
（2）进行管道的焊接工作，采用电焊的方式进行，保证焊接质量。
（3）进行管道的防腐保温处理，使用耐腐蚀材料进行涂覆，并在管道上方进行保温。
（4）进行管道的安装与连接，确保管道的紧密连接，不出现泄漏的情况。
（5）进行工程的验收和清理工作，确保施工质量符合相关标准。
2.人员组织为了保证施工工作的顺利进行，需要组织合适的人员参与施工工作。
根据工程的实际情况，这里需要安排以下几个人员进行配合：（1）施工经理：负责整个施工过程的安排和组织工作，协调各个施工环节之间的关系。
（2）技术人员：负责对施工质量进行检查和监督，确保施工符合相关标准要求。
（3）施工人员：根据具体的施工任务进行分工，完成相应的施工工作。
（4）安全人员：负责施工现场的安全管理，确保施工过程中不发生事故。
三、施工措施1.地质勘察与处理：在施工前需要进行详细的地质勘察，确定施工区域的地质情况。
如果发现存在较深的土层或者有水源，需要采取相应的处理措施，如进行加固处理或者进行抽水作业等。
2.施工设备的选择：根据工程的要求，选择合适的施工设备，如大型挖掘机、起重机等，确保施工的顺利进行。
3.管道焊接质量的控制：焊接是燃气管道施工中最关键的环节之一，需要严格按照相关的焊接规范进行操作，选用合格的焊接材料和设备，确保焊接质量。
目录一、编制说明 (4)(一)、适用范围 (4)(二)、编制依据 (4)(三)、编制原则 (5)二、工程概况 (6)(一)、工程名称 (6)(二)、工程地点 (6)(三)、建设工期 (6)(四)、工程概要 (6)三、施工部署及项目经理部组成 (7)(一)、本工程管理目标 (8)(二)、施工部署 (8)(三)、施工组织体系 (8)四、劳动力安排（技术力量和施工力量组织） (12)(一)、施工力量构成 (12)(二)、劳动力安排 (13)五、施工进度计划及工期保证措施 (14)(一)、工期控制目标 (14)(二)、施工进度统筹控制计划 (14)(三)、生产能力 (14)(四)、工期保证措施 (14)六、主要施工技术方案 (16)(一)、施工准备 (16)(二)、施工程序 (19)(三)、关键控制点和采取的主要措施 (19)(四)、线路交桩和测量放线 (20)(五)、施工作业带开拓及施工便道修筑基本要求 (23)(六)、运输及布管 (23)(七)、管道组对与焊接 (23)(八)、焊接工艺及操作要点 (25)(九)、管沟开挖 (26)(十)、管道下沟及回填 (27)(十一)、清管、试压及测径 (28)(十二)、大开挖法穿越砂石路施工方案 (30)(十三)、顶管法穿越水渠施工方案 (31)(十四)、穿越地下输油管道 (35)(十五)、阀室安装 (35)(十六)、三桩埋设 (37)(十七)、水工保护方案 (37)(十八)、地貌恢复 (37)(十九)、冬雨季施工措施 (38)八、质量管理及保证措施 (38)(一)、质量管理目标 (38)(二)、质量保证与控制体系 (39)(三)、质量体系控制程序 (42)(四)、质量保证措施 (49)(五)、施工质量控制措施 (49)(六)、特殊地段施工质量保证措施 (52)九、材料的接、保、检、运措施 (53)(一)、材料管理控制流程 (53)(二)、一般规定 (53)(三)、采购计划的编制、审核与实施 (54)(四)、材料、设备检验、修理及质量管理文件 (55)(五)、材料的存放 (56)(六)、钢管装卸 (57)(七)、防腐保温管运输 (57)十、HSE管理体系及保证措施 (58)(一)、公司HSE管理机构 (58)(二)、工程项目HSE管理 (60)(三)、运行控制（见运行控制图） (61)(四)、环境保护管理 (65)(五)、现场消防与保安 (66)(六)、生产、生活中HSE的重点防范措施 (67)十一、文明施工管理及保证措施 (70)(一)、总则 (70)(二)、目标 (70)(三)、组织机构 (70)(四)、职责 (71)(五)、文明施工与标化现场 (72)十二、主要施工手段用料 (74)十三、主要施工机械设备 (75)十四、工程质量创优保证体系及措施 (76)(一)、创优工作领导小组 (76)(二)、创优工作计划 (77)(三)、创优工作目标 (79)(四)、创优工作程序 (79)(五)、创优工程的措施 (80)十五、主要技术经济指标 (82)十六、降低成本措施及其经济评价 (82)十七、工程竣工验收资料 (84)十八、临时设施计划及平面布置 (85)(一)、临时设施一览表 (85)(二)、施工临时用水 (86)(三)、施工临时用电 (86)(四)、通讯 (86)(五)、卫生设施 (86)(六)、项目部平面布置图 (86)(七)、临时料场平面布置图 (86)(八)、管线施工示意图 (86)(九)、施工现场平面图 (86)附件一：项目经理部主要人员情况简介附件二：上线焊工名单一、编制说明(一)、适用范围本施工组织设计仅适用于川气东送长寿至涪陵南川延长线工程(第三标段)。
陇南市区长江大道工程施工组织设计第一章序言第一节编制说明经对招标文件、施工图纸、施工现场进行了深入细致的分析研究和综合考虑，结合实际情况编制了施工方案,确定了施工工序关键线路，在此基础上分析了各分项工程之间的相互关系，参考施工预算，确定了各分项工程所需时间，劳动力、材料、机械、对施工方案进行了多次优化，编写了实施性施工组织设计.第二节编制依据1、陇南市区长江大道工程施工图纸及相关文件。
2、交通部颁发的现行技术标准、规范和地方政府的相关规定。
3、现场勘察资料。
4、我单位管理经验、装备、技术水平及多年来同类公路工程的施工经验。
5、本工程施工合同6、《公路工程质量检验评定标准》7、《路基工程施工技术规范》第三节编制原则1、施工过程中，抓住关键路线，合理安排施工计划进度，搞好工序衔接,力保施工的连续、平行、协调、均衡，在保证工程质量和安全前提下，充分利用工作面，争取时间，缩短工期。
2、在施工中,周密安排流水顺序和工序时间的紧密衔接，合理配置资源,运用先进的科学技术和施工设备，做到机械化作业、流水作业和标准化作业。
加强质量管理，实行事先、事中、事后的全过程动态控制,创精品工程。
第二章工程简介陇南市区长江大道工程，位于陇南市武都区白龙江畔，属于改扩建项目,主要承担武都区对外交通职能及城区内交通，我标段所承建工程里程起始桩号K1+100,终点K1+595，全长495m，本次施工任务主要有路基、挡土墙工程。
路基：道路全幅宽30m，布置方式：机动车道18m，人行道12m,路基横坡1。
5％，人行道横坡2％,全线路基主要以填方为主。
第三章工期计划一、施工准备:主要包括占地拆迁，施工便道，各种管线移位，于2007年6月底完成。
二、驻地建设：于2007年6月底完成。
三、护防工程：计划于2007年9月15日完成。
四、路基项目：填挖方路基，在9月底完成。
第四章组织机构、机械投入、材料计划、劳动安排第一节组织机构为了积极响应招标文件和业主、监理方工作安排,以按期完成合同任务的各项工程量,公司召开行政会议研究决定成立，陇南市长江大道工程项目部，人员如下：项目经理：马志忠技术负责:张宝珍 质检负责：赵鹏 安全负责：王仲林 材料负责:李小富 试 验 员：吴三云项目部设5个部门，组织机构：组 织 机 构 图第二节 机械配置一、机械装备结合工程特点，在全公司内调配了与其相配套的机械设备，机械进场顺序按工程做到合理调配，力争发挥机械效能，减少劳动力强度,提高工效，机械部内部根据工程进度安排进行机械的租、调,所有设备在进场运输之前必须进行一次彻底检修,决不允许带“病”进场。
管道工程施工组织设计一、工程概况本工程为某城市自来水给水管道工程，主要施工内容包括：给水管道铺设、阀门安装、检查井砌筑等。
工程全长约3000米，管径为DN100mm-DN600mm，采用PE管材。
二、施工方案1. 施工准备（1）熟悉施工图纸和设计文件，了解工程概况和技术要求。
（2）组织施工人员学习施工方案和技术交底。
（3）准备施工所需材料、设备和工具。
（4）办理施工许可和相关手续。
2. 施工方法（1）给水管道铺设：采用挖掘机进行开挖，人工进行管材搬运和铺设，采用专用连接件进行管道连接。
（2）阀门安装：在管道适当位置安装阀门，阀门安装应符合规范要求。
（3）检查井砌筑：采用砖、砂浆砌筑检查井，检查井结构应符合设计要求。
三、质量保证措施1. 严格把控材料质量，选用符合国家标准的管材和配件。
2. 施工过程中，严格按照施工方案和技术要求进行操作。
3. 管道连接采用专用连接件，确保连接牢固、密封。
4. 阀门安装前进行校验，确保其功能正常。
5. 检查井砌筑时，砂浆饱满，砖块整齐，结构牢固。
四、安全生产及文明卫生措施1. 施工前，对施工人员进行安全教育，提高安全意识。
2. 施工现场设置安全警示标志，严格执行施工现场安全规定。
3. 施工过程中，严格遵守操作规程，确保施工安全。
4. 定期进行设备检查和维修，确保设备安全运行。
5. 施工垃圾及时清理，保持施工现场卫生。
五、劳动力现场使用计划表1. 施工人员：共计60人，包括挖掘机操作工、管道工、阀门工、检查井砌筑工等。
2. 施工周期：预计施工时间为2个月。
六、主要施工机具计划表1. 挖掘机：1台2. 推土机：1台3. 平板式振动机：2台4. 砂浆搅拌机：1台5. 砖切割机：1台七、施工进度计划表1. 第一阶段：施工准备，预计耗时1周。
2. 第二阶段：管道铺设，预计耗时3周。
3. 第三阶段：阀门安装，预计耗时1周。
4. 第四阶段：检查井砌筑，预计耗时2周。
5. 第五阶段：工程验收，预计耗时1周。
管道工程施工组织设计方案范本1. 引言管道工程施工组织设计方案是指在管道工程施工过程中，对施工组织、施工流程、施工装备等方面进行详细的规划和设计，以确保施工顺利进行、质量可控、安全可靠。
本文档是一个管道工程施工组织设计方案的范本，供参考和使用。
2. 施工组织设计2.1 施工组织机构- 指派一名项目经理负责管道工程施工的组织和管理工作。
- 设立施工现场办公室，负责施工现场的日常管理和协调工作。
2.2 施工人员安排- 根据工程规模和施工周期，合理安排施工人员的数量和职责。
- 确保施工人员具备相应的资质和技能，能够胜任各项施工任务。
2.3 施工班组划分- 根据工程特点和施工要求，划分不同的施工班组，并明确各个班组的职责和任务。
2.4 施工进度计划- 制定详细的施工进度计划，合理安排施工各个阶段的工作内容和时间节点。
- 根据施工进度计划，及时调整和协调施工资源，确保施工进度的顺利进行。
3. 施工流程设计3.1 施工准备阶段- 进行现场勘察和测量，确保施工的准确性和安全性。
- 准备施工所需的材料、设备和人力资源。
3.2 施工执行阶段- 根据设计图纸和施工方案，进行管道的开挖、铺设和连接等工作。
- 确保施工过程中的质量控制和安全防护措施。
3.3 施工结束阶段- 进行管道的试压和检验工作，确保管道的质量符合要求。
- 清理施工现场，消除施工过程中产生的垃圾和污染物。
4. 施工装备设计4.1 施工机械和工具- 配备适用于管道工程施工的机械设备，如挖掘机、压力试验设备等。
- 配备必要的施工工具，如管道切割工具、焊接设备等。
4.2 安全设备- 提供必要的安全设备，如安全帽、安全鞋、安全绳等。
- 设立安全防护警示标志，明确施工现场的安全要求和注意事项。
5. 施工质量控制5.1 质量检查和验收- 制定详细的施工质量检查计划，对施工过程中的关键节点和关键工序进行质量检查。
- 进行施工质量的验收工作，确保管道的质量符合规范要求。
一、施工布署及现场平面布置（一）施工布署施工准备: 进入施工现场后, 做好临时设施搭设, 设置现场指挥部；安排好施工道路, 多种机械, 工具用品, 人员, 安排到位；测量仪器要在放线前检校合格；根据现场做好施工排水等工作, 保证工程施工干场作业；做好施工准备工作。
场地清理: 清理场地垃圾, 设置专门垃圾堆放点并及时清理。
测量放线: 管道施工放线时, 在拐点、公里桩及穿越构筑物处、检查井处、变换管径处、管道分支处均设控制桩, 保证位置旳精确。
沟槽开挖: 施工放线完毕并检校无误后, 进行沟槽开挖工作, 现场设两台挖反铲挖掘机, 进行土方开挖工作, 并做好施工排水工作。
管道安装: 管道安装分段进行, 每一安装段从下游开始, 向上游前进, 每节管子承口方向为上游。
充足运用工作面、空间和时间, 组织平行流水和立体交叉作业, 为尽早插入装修和各专业施工发明条件, 做到科学管理均衡施工。
沟槽支撑, 当采用横列板支撑时, 挖土深度至1.2m, 必须撑头挡板。
后来每次撑板高度为0.6～0.8 m, 拆板回填土时, 应逐层拆板, 逐层还土, 每层拆板不得超过0.6m, 当采用钢板桩撑时, 挖土深度至2.0m时, 应支撑头道支撑, 后来每隔2.0m左右撑一道。
吊管时, 吊索吊点应置于管节旳重心处, 拦腰起吊, 并要保持管身旳水平。
沟槽内旳操作人员在下管时, 不能站在吊车旳工作半径内, 并要有专人指挥。
在下管旳管内, 严禁放置物件。
（二）、施工工期: 本工程施工总工期为30天（日历日）。
(三)、机具设备:挖土、沟槽支撑、排水、基础施工、覆土等工序所需旳机具设备应根据不一样管径, 不一样旳沟槽类型及不一样旳土质状况进行选择。
（四）劳动组织管道铺设人员安排见表。
二、施工方案及重要技术措施重要施工次序: 施工准备——场地清理——测量放线（包括高程控制）——沟槽开挖——管道安装——管道试压——沟槽回填。
1、施工测量放线：给水管道施工放线时, 在拐点、公里桩及穿越构筑物处、阀门井室处、检查井处、变换管径处、管道分支处均设控制桩, 保证位置旳精确。
长江大道供电线路工程（土建部分）施工组织设计编制单位：武汉华源电力建筑工程有限公司建设地点：武汉市长江大道沿线编制人：邹京李萌审核人：丁烈编制日期：二○一二年十一月二十八日1.工程概况及特点：1.1工程概况本工程为武汉市长江大道沿线供电线路迁改新建工程，地点位于武汉市江汉区范湖转盘，途经青年路、航空路、武胜路至武昌阅马场，途经阅马场、大东门、中南路、街道口、广埠屯，终点光谷步行街转盘，工作内容为长江大道两侧电缆线路土建，施工内容包括新建管群、电缆井、顶管等。
2.指导思想及施工目标2.1指导思想鉴于本工程的重要性，属省供电直属管理，我们施工组织的指导思想是以质量为中心，按照ISO9001标准建立工程质量保证体系，编制项目创优计划选配高素质的管理人员和技术骨干组成项目班子，选择技术熟练的施工作业队伍，按项目法组织施工，采用先进成熟的新技术、新工艺、新设备、新材料，精心组织、科学管理、文明施工、紧紧围绕工程质量、工期、安全及文明施工目标，严格履行合同，按照设计图纸和施工验收规范安全、优质、高速完成工程施工任务。
2.2施工目标2.2.1质量目标严格按现行建筑工程施工质量验收规范施工，遵守《中华人民共和国建筑法》、《建设工程质量管理条例》，工程质量符合优良要求。
2.2.1工期目标为使本工程早日投入使用，满足业主要求，本公司在人员组织、施工工艺搭接、设备投入、材料供应等方面精心策划布置，在具备断面的情况下，用最短时间完成合同所规定的全部工作内容。
2.2.2安全生产目标严格遵守《中华人民共和国安全生产法》、《湖北省建设工程安全生产管理办法》（省政府令227号）以及《建筑施工安全检查标准》（JGJ59-99），杜绝重伤及死亡事故，年工伤率控制在0.15%以下，确保施工安全优良。
2.2.3文明施工目标严格执行《武汉市建筑工程文明施工管理办法》，为确保文明施工，创造一个安静、清洁的施工环境，我们将采取分段施工全封闭作业，在居民通道设置安全警示牌，派专人管安全，设专职保洁员，做到物流有序，施工顺畅，文明施工。
一.工程目的：本工程是为了配合咸阳路污水处理厂工程—咸阳路泵站的建设而修建的长江道（咸阳路—向阳路段）污水连通管工程。
二.工程概况：自咸阳路沿长江道由东向西铺设d1600污水管至向阳路，管道全长540米。
依据天津市规划局批复的《咸阳路—密云路泵站连通管工程污水管道路径规划》，d1600污水管道位于长江道规划路中心线以北2米处。
三.工程量：1、铺设：d1600钢筋混凝土承插口管 520米d1650顶管 20米2、砌筑：戊型检查井 12座四.施工准备工作：1.调查、收集资料（1）实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，以便施工前作好准备工作。
（2）实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。
（3）收集有关的地质资料、技术资料以及施工期间历年的气象资料等。
2．外部协作工作（1）严格履行合同、协议中制定的条款，对于执行合同、协议所遇到的问题应及时与建设单位联系解决。
（2）配合顾客、监理、设计单位联系有关障碍物的拆迁、迁移、切改等工作。
（3）技术准备工作①首先应熟悉工程设计图并理解设计人的构思，然后应对图纸作如下审核：图纸有无缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。
②建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要、并定期检查校核。
（4）物资准备工作①施工前作好物资用量计划，并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。
②施工前调配好施工机械及施工机具,按照质量认证程序对进场的机械、机具、仪器做好检验，并建立记录定案。
（5）施工现场准备工作①施工场地平面布置详见《施工现场平面布置图》。
②施工及生活临时用水向沿途单位借用。
③施工及生活临时用电向沿途单位借用，若无电源则采用发电机发电。
④临时排水：施工排水通过铺设临时排水管将水排至长江道北侧一条d1000的污水管道中。
⑤材料堆放：施工所需使用的水泥、砂、石均集中堆放，并靠近搅拌站，避免二次倒运。
五、施工工序和技术措施（一）施工测量1．排水管道位置按平面图给定尺寸施放。
长江道连通管位于设计路中心线北侧2米。
2．管道起点检查井位置按平面图标注的旧井施放，其他检查井均按照施工图所示相对距离施放。
3．根据天津市宽达市政工程测绘队提供的水准点引测临时水准点，并做好引测成果的标志及保护工作，测放成果记录完整无缺，施工临时水准点要经常校对，以防碰动。
4．标定连接旧管、旧井等构筑物位置及提供各部位深度。
（二）管道施工方案1.施工程序：2.施工方法及技术措施：A支撑槽施工(1)w7井—w旧井2井段由于北侧有一条d1000的污水管道中道中为2米，且高程比拟建管道高。
为了防止其滚管，施工时打间隔钢桩(I32a)，桩长6米,间距为0.5米,并采用柴油打桩机(QY16型)打桩,16T吊车配合施工。
(2)开槽：本工程连通管采用人机配合挖槽，由w旧井2向w1顶坑方向，进行开挖。
①先用挖掘机挖土再挖至距设计槽底20cm左右时停止,改用人工清底至设计深度,有地下障碍的地方采用人工挖槽，不得使用挖掘机。
②在挖槽的同时做好支撑。
采用横板支撑，人工挖土时需利用撑杠倒土板用铅丝将到土板连成一体，使其牢固可靠。
③沟槽土全部外运，安管后还填石屑至管顶上40cm，沟槽还填由道路部门进行深槽处理及路面的恢复。
④施工降水：本工程管道位于地下水位以下，为有效地控制地下水，采用双侧排水沟，每50米设一集水井降水，当水位降至槽底0.5米左右再进行基础施工。
集水井比排水沟最低点深0.5米,用干砌砖井,并设专人疏通。
⑤沟槽端面如下图所示：B——沟槽底部宽度，按设计图所示尺寸。
H——管道的实际挖深。
依据设计要求本次施工管采用90º砂石基础。
（4）下管及稳管①为便于施工，管材沿线分控堆放。
②下管前做好管材的检查工作，选用合格的管材，管口无破损，管身无断裂。
橡胶圈不应有气孔、裂缝和重皮，其物理性质符合设计要求。
下管时保证吊车及坑槽的稳定。
③下管时用吊车从下游向上游稳管，其次要把管内承口、插口的泥土清刷干净，将胶圈套在插口端头胶圈向前滚动要同步，注意顺直不扭曲。
用吊车人工辅助平稳地将插口送进承口，再用手动葫芦拉紧就位。
然后用水准仪测调管头管尾的管顶或流水面高程至符合技术范及设计要求，同时确保中心先符合要，依次进行。
（5）砌筑检查井：①打混凝土井底要严格按设计要求施做，确保不松软。
②用水冲净基础后，先铺一层砂浆，再压砖砌筑。
圆形井身采用丁砖砌法，外缝用砖渣嵌平，平整大面向外，砖与砖间灰缝保持1厘米。
砌完一层后再灌一次砂浆，使缝隙内砂浆饱满，然后再铺浆筑砌上一层砖，上、下两层砖间竖缝应错开。
③砌至井身上部收口时，按坡度将砖头打成破茬，以便于井里顺坡抹面。
④井壁与管接触部分，必须坐满砂浆，砖面与管外壁留1-1.5cm，用砂浆堵严，并在井壁外抹管箍，以防漏水。
支管和预埋按设计高程、位置、坡度随砌井即安好。
⑤井身砌完后，外壁用砂浆搓缝，使所有外缝严密饱满。
⑥护底、流槽与井壁同时砌筑。
⑦抹面前先用水浇湿砖面，然后采用三遍法抹面。
抹面完成后，井顶覆盖草袋，防止干裂。
当抹面达到要求强度后再还土。
（6）闭水试验：将检验段管道密封，向管道内注水，保证达到2米水头以上，管口不得漏水，待管道灌满水经24小时后，渗水量测定时间不小于30分钟，渗水量应在允许压降范围内。
（7）回填土石屑：为保证当年修路决定回填石料至管顶以上40cm。
（8）地下管线及地上地下构筑物加固措施：①雨、污水管道交叉处理时，应使管道的承插口避开相交处。
当上下层管道相交管壁间距小于0.3米，下层管道小于d700mm且上层管道大于d600mm时，做360º包管处理，长度为上层管道管径+1000mm。
管道包管的两侧回填石屑至上层管外底。
②在管道施工时，对于垂直交叉的管线要采用上吊下托的方法，保持其相对稳定。
③对于平行管道的加固要用垂直井字支撑法加固。
④对于局部的灯杆，电杆等要交叉加固，确保相对位置稳定。
⑤在开槽时，必须注意地下水的控制，确保低水位，保持土壤稳定，避免侧滑回位移。
⑥当槽内有横跨、斜穿的旧有管道和地下构筑物时，做支撑时撑板、撑杠应与原有管道保持一定距离，以防沉落损坏原有构筑物。
⑦对于已经完成的构筑物，如需开挖动土，必须保证相对安全距离，保持上的稳定，避免滑坡。
⑧在机械施工前，在活动半径的范围内，作保护成品的预备工作，减少机械工作时对成品的影响。
B顶管施工：W旧井1—W1井段，由于要穿越d2200输水干管，并且要半幅横过咸阳路，交管部门要求不能影响咸阳路的交通，故此段采用顶管方案，主顶坑设置在长江道规划线位上，顶管长度20米，副坑做在w旧井1位置处。
（1）开工前准备：①顶管所用管材订货，施工机械设备工具检修完好准备进场。
②顶管轴线位置高程依据设计提供的基准点引入施工现场；并进行复测。
③对施工操作人员进行技术交底。
对工程质量目标及安全进行认真教育。
④电源；需总容量为70KVA，设120 KW发电机一台。
（2）施工降水：根据顶管位置，在管道外侧2米沿顶管轴轴线方向d600深18米的降水大口井8眼。
并在大口井外侧1米处铺设临时排除地下水盲沟（d200水泥管），将大口井排出的地下水组织流入排水管道中，保证施工场地内平整无跑漏积水。
①大口井采用无砂砼滤管，管径d600，井深18米。
②水泵采用QW----30潜水泵，总计10台泵（备用2台）③排水盲沟为d200砼管埋深0.5m，排水坡度5‰，流入排水管道。
（3）打钢板桩：采用柴油打桩机（QY16型）打桩，16 t吊车配合施工，采用经纬仪控制桩的位置及垂直度，严防向工作坑侧倾斜。
后背桩采用Ⅰ32a(桩长10m)双排密排，打桩深度必须到位，排列密集，整齐，必须保持与顶管中线垂直。
迎门桩采用Ⅰ32a(桩长10m)单排密排侧桩采用Ⅰ32a(桩长10m)单排布置为保证工作坑整体稳定需在距桩上口0.5米及3米处设置二道Ⅰ20钢圈，梁与四周钢桩焊牢，并在四角焊制45°斜撑以保证四周钢桩的刚度。
（4）工作坑开挖：采用人机配合作业，在挖至距底标高差200mm时，采用人工挖土，抄平以防止扰动坑底下原土层。
开挖中应随加深及时作排水明沟及排水井窝子。
排水明沟环工作坑四周设置，距钢桩0.5m 沟宽300 mm 深300 mm。
排水井窝子d500 深600 mm用机砖花格干砌，井外围还200 mm厚碎石以利透水入井。
工作坑井窝子及排水沟作好后立即排水，昼夜不停。
（5）工作坑后背砼墙：为使顶管反力均匀传递到后背桩及土体，确保顶进顺利无误，后背钢压力均匀必须严格按设计施工，钢筋摆放为置严格准确，受力面必须表面平整垂直并与顶管中线垂直，与钢板桩接触面用油毡隔离以利拔桩，砼后背墙必须达到100%强度方可使用。
（6）垫层及砼底板：为保证工作坑内地下水排除顺利，工作坑底作200 mm厚碎石垫层，垫层上作300厚砼底板，砼为c20，采用商品砼一次浇完，留试件同条件养护。
底板砼内配置受力构造钢筋，底筋网为φ12@ 200，构造筋为d6.5@ 300，钢筋保护层为50 mm。
底板砼强度达到100%后方可进行顶管施工。
导向轨安装需在砼强度达70%，导向轨安装需予设2‰的上升船头坡。
（7）减小阻力措施：采用煤油、石蜡、熬化，均匀涂抹在管外壁，然后用喷灯，进行喷烤以便使石蜡与管外皮均匀接触并且牢固，使管外壁形成润滑层，以达到减小顶进过程中摩擦阻力的效果。
（8）砼加强管接口采用该管企口连接，内有橡胶止水带。
（9）顶进作业：①顶力：根据GB50268-97顶力计算公式：P=fγD1[2H+(2H+D1)tg2(45。
-ф/2)+ω/γD1]L+P F式中：f-顶进时，管道表面与其周围土层之间的磨擦系数。
γ-管道所处土层的重力密度（KN/M3）D1-管道的外径（M）H-管道顶部以上复盖土层厚度（M）ф-管道所处土层的内磨擦角（。
）ω-管道单位长度的自重（KN/M）L-管道的计算顶进长度（M）P F-顶进时，管道迎面阻力（KN）既：πD ar tRD ar为管道平均直径（M）t为管道壁厚（M）R为迎面阻力（KN/M2）根据计算在采取中继间施工方法下最大顶力为：334t。
选用500 t 双作用液压千斤顶2台，高压油泵(32Mpa)1台。
500 t千斤顶在工作坑内沿顶管中心线对称布置。
②顶进施工程序：(在全部顶管设备安放好，复侧无误后)吊车将第一节d1650管安放工作坑导向轨上，管前端安装钢刃角。
