第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式1A30A25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题(正确的打“√”号,错误的打“×”)1.×2.√3.×4.√5.√6.√7.×8.√三、选择题(请把正确答案的字母填入括号中)1. A2. B3.B4. A5.B6. B7.A8. B9.A 10.B四、问答题1.答:熔断器的额定电压是指熔断器长期工作所能承受的电压。
如果熔断器的实际工作电压大于其额定电压,熔体熔断时可能会发生电弧不能熄灭的危险。
2.答:从熔断器的时间-电流特性上可以看出,熔断器的熔断时间随电流的增大而减小。
当电气设备发生轻度过载时,熔断器将持续很长时间才熔断,有时甚至不熔断。
说明熔断器对过载反应是很不灵敏的,因此,除在照明和电加热电路外,熔断器一般不宜用作过载保护,主要用作短路保护。
3.答:对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。
(1)根据使用环境、负载性质和短路电流的大小选用熔断器类型。
(2)熔断器的额定电压必须等于或大于线路的额定电压;熔断器的额定电流必须等于或大于所装熔体的额定电流;熔断器的分断能力应大于电路中可能出现的最大短路电流。
电动机的温度控制与保护方法电动机是现代工业中不可或缺的重要设备之一,它的正常运行对于生产过程的稳定性和效率至关重要。
然而,在电动机工作过程中,由于各种原因可能会导致电机过热,给设备和工作环境带来危害。
因此,我们需要采取适当的温度控制与保护方法,以确保电动机的安全运行。
一、温度控制的重要性电动机过热会导致电机绕组和其他组件的损坏,甚至可能引发火灾等严重事故。
因此,对电动机的温度控制非常重要。
合理的温度控制可以延长电机的使用寿命,提高工作效率,并保障人身和设备的安全。
二、常见的温度控制与保护方法1. 温度探测器的应用为了实现电动机的温度控制,我们需要使用温度探测器监测电机的工作温度。
常用的探测器有热敏电阻、热敏电偶、温度传感器等。
这些探测器能够将电机的温度转化为电信号,并传输给温控器进行处理。
2. 温度报警与反馈控制温度探测器检测到电机温度超过设定值时,会触发温度报警装置,通过声音、光信号等形式提醒操作人员及时处理。
同时,反馈控制系统会接收到温度信号,并根据设定的温度范围调整电机的工作参数,以实现温度控制。
3. 风扇散热电机运行时会产生大量的热量,通过使用风扇进行散热是一种常见的方法。
风扇可以加速空气流动,增加散热效果,从而保持电机的温度在合理范围内。
4. 液体冷却系统对于功率较大的电机,通常需要采用液体冷却系统来降低温度。
液体冷却系统通过循环泵将冷却剂引入电机内部,吸收热量后再排出,从而降低电机的温度。
5. 负载控制负载控制是一种通过调整电机负载来控制温度的方法。
当电机负载过大时,容易导致过热。
通过减少负载、增加冷却措施等方式,可以有效控制电机的温度。
6. 温度保护装置的应用温度保护装置是一种自动保护电机的装置,能够在电机温度超过安全范围时切断电源,以防止进一步升温。
常见的温度保护装置包括热继电器、热保护开关等。
这些装置能够在电机过热时及时发挥作用,保护电机的安全。
三、温度控制与保护方法的选择在选择温度控制与保护方法时,需要根据实际情况和需求来确定。
电动机控制的电气保护环节电气控制系统除了要能满足生产机械加工工艺的要求外,还应保证设备长期安全、可靠、无故障地运行,因此保护环节是所有电气控制系统不可缺少的组成部分,用来保护电动机、电网、电气控制设备及人身安全。
电气控制系统中常用的保护环节有短路保护、过载保护、零压、欠压保护及弱磁保护。
1、短路保护电机、电器以及导线的绝缘损坏或线路发生故障时,都可能造成短路事故。
短路电流可能使电器设备损坏,因此要求一旦发生短路故障时,控制线路能迅速切断电源。
常用的短路保护元件有熔断器和自动开关。
由于熔断器价格便宜,断弧能力强,所以一般电路几乎无例外地用它作短路保护。
但是熔体的品质、老化及环境温度等因素对其动作值影响很大。
用其保护电动机时,可能只有一相熔体烧断而造成电动机单相运行,用自动开关作短路保护则能克服这些缺陷。
当出现短路时,其电流线圈动作,将整个开关跳开,三相电源同时被切断。
自动开关还兼有过载保护和欠压保护,不过其构造复杂,价格贵,不宜频繁操作,一般用在要求高的场合。
2、过电流保护电动机不正确地起动或负载转矩剧烈增加会引起电动机过电流运行。
一般情况下这种过电流比短路电流小,但比电动机额定电流却大得多。
在电动机运行过程中产生过电流比发生短路的可能性更大,尤其是在频繁正反转起动的重复短时工作制的电动机中更是如此。
过电流的危害虽没有短路那么严重,但同样会造成电动机的损坏。
原则上,短路保护所用元件可以用作过电流保护,不过断弧能力可以要求低些,完全可以利用控制电动机的接触器来断开过电流,因此常用瞬时动作的过电流继电器与接触器配合起来作过电流保护,过电流继电器作为测量元件,接触器作为执行元件断开电路。
由于笼型电动机起动电流很大,如果要使起动时过电流保护元件不动作,其整定值就要大于起动电流,那么一般的过电流就无法使之动作了。
所以过电流保护一般只用在直流电动机和绕线式异步电动机上。
整定过电流动作值一般为起动电流的12倍。
电动机保护器安全操作及保养规程电动机保护器是控制和保护电动机的重要装备之一,它能够监测电动机的运行状态并在异常情况下立即停机,避免因电动机故障引起的生产事故。
为了保障工作人员的人身安全和设备的正常运行,本文为您介绍电动机保护器的安全操作及保养规程。

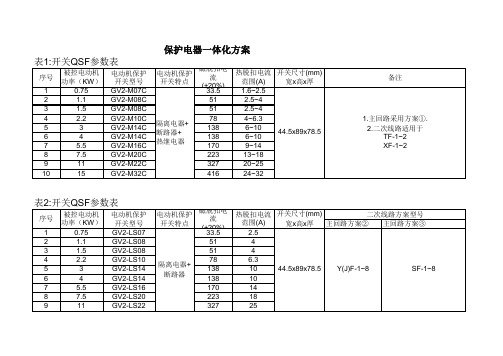

一、安全操作规程1.1 电动机保护器的选型在选择电动机保护器时,应根据电动机的额定电压、额定功率、额定电流和负载类型进行选型。
同时,还应考虑电动机启动和停机的方式,以便电动机保护器能够正常工作。
在选型时,还需考虑保护器的额定容量和额定工作电流,以避免保护器过载或长时间工作。
1.2 电动机保护器的安装电动机保护器应安装在电动机的电源线路上,安装前应检查保护器的标识及技术参数是否符合设备要求。
在安装过程中,应将电动机的电源线与保护器的接线端子牢固连接,并确保连接正确无误。
安装完成后,应进行试运行,并进行鉴定合格后才能正式投入使用。
1.3 电动机保护器的操作电动机保护器的操作应严格按照使用说明书进行,避免误操作。
在正常运行过程中,保护器应处于自动状态,当电动机发生异常情况时,保护器会自动停机并发出警报信号,此时应及时排除故障并根据保护器的操作说明进行重启。
1.4 电动机保护器的维护和检修电动机保护器应定期进行维护和检修,以确保其正常工作。
每年至少进行一次全面检查,包括清洁保护器外表面、检查接线是否松动、检查保护器继电器、热继电器等元件是否正常工作,在使用设备过程中发现问题及时维修或更换。
1.5 电动机保护器的备件和备用部件为保障生产的持续性,建议备有与设备相应的电动机保护器备件和备用部件。
在更换电动机保护器时,需将备件与原部件进行对照检查并依操作手册进行更换,以确保更换后的保护器安装正确合适且可以正常使用。
二、保养规程2.1 保护器的清洁电动机保护器应定期清洁以确保正常工作。
使用软布或刷子轻轻擦拭保护器表面,并用吹风机将灰尘和污垢吹掉,清洁过程中应注意禁止使用带水的清洗剂,以免影响保护器正常工作。

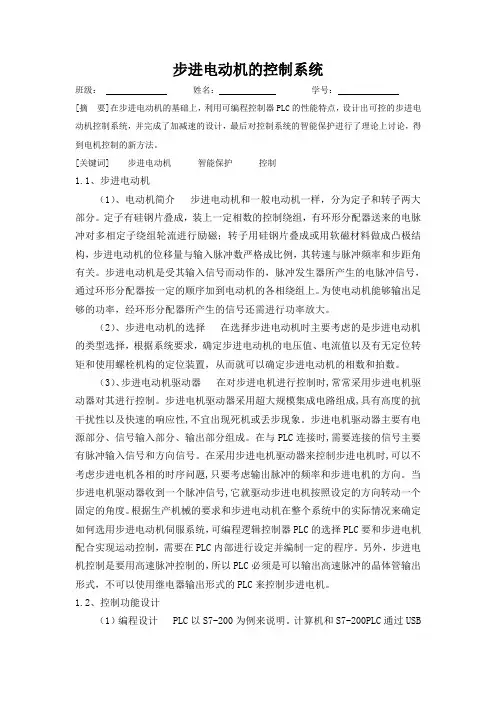

步进电动机的控制系统班级:姓名:学号:[摘要]在步进电动机的基础上,利用可编程控制器PLC的性能特点,设计出可控的步进电动机控制系统,并完成了加减速的设计,最后对控制系统的智能保护进行了理论上讨论,得到电机控制的新方法。
[关键词] 步进电动机智能保护控制1.1、步进电动机(1)、电动机简介步进电动机和一般电动机一样,分为定子和转子两大部分。
定子有硅钢片叠成,装上一定相数的控制绕组,有环形分配器送来的电脉冲对多相定子绕组轮流进行励磁;转子用硅钢片叠成或用软磁材料做成凸极结构,步进电动机的位移量与输入脉冲数严格成比例,其转速与脉冲频率和步距角有关。
步进电动机是受其输入信号而动作的,脉冲发生器所产生的电脉冲信号,通过环形分配器按一定的顺序加到电动机的各相绕组上。
为使电动机能够输出足够的功率,经环形分配器所产生的信号还需进行功率放大。
(2)、步进电动机的选择在选择步进电动机时主要考虑的是步进电动机的类型选择,根据系统要求,确定步进电动机的电压值、电流值以及有无定位转矩和使用螺栓机构的定位装置,从而就可以确定步进电动机的相数和拍数。
(3)、步进电动机驱动器在对步进电机进行控制时,常常采用步进电机驱动器对其进行控制。
步进电机驱动器采用超大规模集成电路组成,具有高度的抗干扰性以及快速的响应性,不宜出现死机或丢步现象。
步进电机驱动器主要有电源部分、信号输入部分、输出部分组成。
在与PLC连接时,需要连接的信号主要有脉冲输入信号和方向信号。
在采用步进电机驱动器来控制步进电机时,可以不考虑步进电机各相的时序问题,只要考虑输出脉冲的频率和步进电机的方向。
当步进电机驱动器收到一个脉冲信号,它就驱动步进电机按照设定的方向转动一个固定的角度。
根据生产机械的要求和步进电动机在整个系统中的实际情况来确定如何选用步进电动机伺服系统,可编程逻辑控制器PLC的选择PLC要和步进电机配合实现运动控制,需要在PLC内部进行设定并编制一定的程序。
电力系统的电动机保护与控制在现代工业中,电动机是不可或缺的设备之一。
电动机的正常运行对于保证生产的连续性和可靠性至关重要。
因此,电动机的保护与控制是电力系统中的重要环节。
本文将探讨电力系统中电动机的保护与控制方法。
一、电动机的保护电动机的保护是确保其在工作过程中不受损坏或故障的关键。
以下是常见的电动机保护方法:1. 过载保护:电动机在工作过程中可能会受到过载的影响,超过其额定负载容量。
因此,需要采用过载保护装置来监测电动机的电流。
一旦电流超过设定值,保护装置将切断电源,保护电动机免受过载损坏。
2. 短路保护:电动机的绕组可能会出现短路故障,导致电流过大并可能引发火灾。
因此,需要安装短路保护装置来检测电流异常,并切断电源以防止事故发生。
3. 过温保护:电动机在工作中可能会因为内部或外部原因过热。
过温保护装置可以监测电动机的温度,并在超过设定值时切断电源,以避免电动机损坏。
4. 不平衡保护:当电动机转子或定子的不平衡存在时,会导致振动和噪音,并有损电机的正常运行。
所以,不平衡保护装置可以监测电动机的振动,并在超过限制值时切断电源,保护电动机不受损害。
二、电动机的控制电动机的控制是实现电力系统中电动机运行的关键。
以下是常见的电动机控制方法:1. 直接启动:这是最简单的电动机控制方法,通过给电动机直接供电来启动。
尽管简单,但直接启动可能会对电网造成冲击,因此只适用于小功率的电动机。
2. 星-三角启动:对于较大功率的电动机,为了减少启动电流对电网的冲击,可以采用星-三角启动方法。
该方法的原理是在电动机启动时,先将电动机的绕组连接成星形,降低启动电流,当电动机加速至足够稳定后再将绕组切换为三角形,实现正常运行。
3. 变频调速:变频调速是一种精确控制电动机转速的方法。
通过改变电源频率来改变电动机的转速。
这种方法通常在需要根据工艺要求调整电机速度的场合中使用。
4. 自动控制系统:自动控制系统是一种集成了传感器、控制器和执行器的控制方法。
1电动机控制系统常用的保护环节有哪些?各用什么低压电器实现?①过载保护,使用热继电器②短路保护,使用熔断器和自动空气开关③过电流保护,使用过电流继电器④零压和欠压保护,使用自锁回路和欠电压继电器⑤弱磁保护,使用欠电流继电器⑥断相保护,使用断相保护热继电器丶电压继电器丶电流继电器丶固态断相保护器⑦电机智能综合保护,智能综合保护2电气控制线路检修的方法有哪几种?a直观检测法b测量电压法c测量电阻法d其他方法(置换元件,对比法,逐步接入法,强迫逼合法,短接法)3电气原理图阅读的方法和步骤是什么?a先机后电b先主后辅c化整为零d集零为整丶通观全局e总结特点4 电气控制图分哪几类?电气原理图丶电器元件布置图丶电气安装接线图三类5电气原理图中,说出QS丶FU丶KM丶KS丶SQ个代表什么电器元件并画出各自图形符号?组合开关丶熔断器丶接触器丶速度继电器丶行程开关6简述交流接触器的工作原理?当线圈通电后吗,静铁芯产生电磁力将衔铁吸合。
衔铁带动触头系统动作,使常闭触头断开,常开触头闭合。
当线圈断电时,电磁力消失,衔铁在反作用力弹簧力的作用下,释放,触头系统随之复位。
7简述三相异步电机能耗制动的原理:能耗制动是在电机停止切除定子绕组三相电源的同时,定子绕组接通直流电源,产生静止磁场,利用转子感应电流与静止磁场的相互作用,产生一个制动转矩进行制动。
8简述三相异步电动机范姐制动的工作原理:反接制动是在电动机停止时,改变定子绕组三相电源的相序,使定子绕组旋转磁场反向,转子受到与旋转方向相反的制动转矩作用而迅速停车。
9短路保护和过载保护有什么区别?短路时电路会产生很大的短路电流和电动力而使电气设备损坏。
需迅速切断电源。
常用的短路保护元件有熔断器和自动开关。
电机允许短时过载,但长期过载运行会导致绕组温升超过允许值,也要断电保护。
常用热继电器。
低压电机的保护与控制摘要:现阶段,随着工业化进程的不断加快以及工业化程度的不断深入,关于电机应用已经逐步普及到了各个行业领域。
我国作为当今全球范围内实力最强的发展中国家,在国家各项优惠政策的不断加持推动下,工业化生产规模逐渐增长,其发展趋势日渐繁荣,随着当前电机的普遍性应用,关于电机的保护与控制问题也成为了当今电机行业当中所关注的重点内容。
基于此,本文就将针对低压电机的保护与控制进行深入的探讨和分析。
关键词:低压电机;保护;控制;化工行业引言随着当代化工业脚步的不断加快,低压电机的整体运行与应用范围也在逐渐延伸。
面对当前新时代的发展局势下,人们的生产生活中处处可见电机的身影,而作为相关人员来说,所需要做的就是要针对电机的保护与控制技术进行更为深入的研究,促使电机保护与控制技术能够实现与时代发展一致的状态,在绝大程度上能够达到电机的时效性保护与控制标准,并促进化工行业的整体发展。
然而,在现阶段在我国化工生产装置当中,所应用的低压电机的过载保护元件基本上都选择的是热继电器,对于启动次数频繁,启动负荷较大的低压电机热保护继电器来说,经常会发生各种误动,从而导致化工生产无法正常运行下去,在整个过程中,由于一部分电机频繁启动的电流促使热继电器热元件的温度不断增高,导致出现了大量的脱扣断电动作,这无疑影响了整体化工生产运行效率。
因此,必须要针对低压电机的保护与控制进行深入的了解与分析。
1低压电机保护与控制概述电机作为一种十分重要的电力设备,被广泛的应用在人们的日常生产生活领域中,可以说电机设备的存在发挥了十分重要的价值作用。
按照当前发展趋势下,电机在我国的应用范围可谓是十分广泛,但是在实际的运行环节当中也经常会产生一系列的应用问题,这些问题的出现一般在于环境恶劣区域所造成的外力影响。
这是因为,部分电机缺乏足够的保护与控制,导致电机经常会在运行过程当中出现不可预料的故障现象,甚至严重的时候还会引发各类安全事故,这不仅对人们造成了生命上的威胁,而且也将带来巨大的经济损失。
请简述机电设备电气控制系统中常用的保护措施及其作用。
在机电设备电气控制系统中,常用的保护措施及其作用如下:
短路保护:当电路发生短路时,电流会迅速增加,可能会损坏设备或电线。
短路保护装置(如熔断器或断路器)会在电流超过预定值时自动断开电路,以防止设备损坏和火灾发生。
过载保护:当电机负荷过大时,电流也会增加,可能导致电机过热甚至烧毁。
过载保护装置通常会检测电机的运行电流,当电流超过预定值时,装置会自动切断电源,以防止电机过热。
欠压保护:当电压过低时,电机的输出功率会降低,可能导致设备无法正常运行。
欠压保护装置会在电压低于预定值时自动切断电源,以保护电机和设备不受损坏。
过压保护:当电压过高时,电气元件可能会损坏。
过压保护装置会在电压高于预定值时自动断开电路,以防止元件损坏和设备故障。
接地保护:接地保护是为了防止设备因漏电而带电,从而避免人员触电事故的发生。
通过将设备的金属外壳接地,可以将漏电电流引入地下,从而保护人员和设备的安全。
相序保护:在某些设备中,电动机的相序有特定的要求。
相序保护装置可以检测电机的相序,当相序错误时自动切断电源,以防止设备反转或损坏。
这些保护措施可以有效提高机电设备电气控制系统的安全性和可靠性,确保设备和人员的安全。
电动机常用保护措施引言电动机是现代工业中常见的设备之一,广泛应用于各个行业和领域。
保护电动机的安全和正常运行,对于确保生产的稳定性和设备的寿命至关重要。
本文将介绍电动机常用的保护措施,包括过载保护、短路保护、温度保护和反转保护等。
过载保护过载是指电动机运行过程中承受的电流超过额定电流的能力。
过载保护是为了避免电动机长时间工作于过大的负荷下而导致电机损坏。
以下是几种常用的过载保护措施:1.熔断器:熔断器是一种用于保护电路的安全装置,它能够在电流过大时自动切断电路。
在电动机电路中,可以使用专门设计的熔断器,根据电动机的额定电流进行选择,当电流超过额定电流时,熔断器会自动切断电路,以保护电动机的安全运行。
2.过载继电器:过载继电器是电气控制系统中常见的一种保护装置。
它能够根据电流的大小进行监测和控制,当电流超过预设值时,继电器会自动切断电路。
过载继电器具有快速响应、可靠性高的特点,适用于各种类型的电动机。
3.电子过载保护器:电子过载保护器是一种新型的过载保护装置,它使用电子元件进行电流检测和控制。
电子过载保护器具有精确的电流测量能力和灵活的参数设定功能,可以根据具体的电动机负荷情况进行调整。
短路保护短路是指电路中的两个相或接地相之间发生直接接触,导致电流异常增大。
短路保护是为了避免电动机受到短路电流的冲击而损坏。
以下是几种常用的短路保护措施:1.熔断器:熔断器在过载保护的同时也可以起到短路保护的作用。
当电路发生短路时,熔断器能够快速切断电路,阻止短路电流的流入,从而保护电动机和电路的安全。
2.空气开关:空气开关是一种常用的短路保护装置,它能够监测电路中的电流和电压,并在短路发生时自动切断电路。
空气开关具有响应速度快、可靠性高的特点,适用于各种规格和类型的电动机。
3.电子短路保护器:电子短路保护器是一种使用电子元件进行电流监测和控制的保护装置。
它可以实时检测电路中的电流情况,当发生短路时,电子短路保护器会迅速切断电路,以保护电动机的安全运行。
电动机的控制环节和保护环节随着现代工业的高速发展,电动机在各个领域的应用越来越广泛。
而电动机的控制环节和保护环节则成为了电动机运行过程中至关重要的部分。
本文将就电动机的控制环节和保护环节进行探讨。
一、电动机的控制环节电动机的控制环节是指通过对电动机的电流、电压、频率等参数进行调整,使电动机实现各种工作方式,如启动、运行、停止等。
常用的电动机控制方式包括直接启动、星-三角启动、自耦变压器启动、软启动和变频控制。
1. 直接启动直接启动是最简单、最常见的电动机控制方式。
它是通过将电源直接连接在电动机的定子绕组上,使电动机瞬时达到额定转速。
直接启动适用于小型电动机和启动工作负载较轻的电动机。
2. 星-三角启动星-三角启动是一种常见的启动方式,适用于中小功率的三相异步电动机。
通过初始连接电动机为星形绕组,达到规定的星形运行时间后,再切换为三角形绕组,使电动机达到额定运行。
3. 自耦变压器启动自耦变压器启动是一种常用的电动机起动方式,通过在起动过程中使用自耦变压器,实现启动电流的减小,并减少对电网的影响。
自耦变压器启动适用于中小功率的电动机。
4. 软启动软启动是一种电动机起动方式,通过控制器逐步增加电流和电压,使电动机平稳启动,避免了直接启动对电网的冲击。
软启动适用于需要起动动态平稳、启动电流小的大功率电动机。
5. 变频控制变频控制是一种通过改变电动机供电频率来控制电动机转速的方式。
通过变频器将电源的固定频率转换为可调变的频率,以满足不同工况下的需求。
变频控制适用于需要调速精度高、调速范围广的电动机。
二、电动机的保护环节电动机的保护环节是指通过对电动机运行过程中可能出现的故障进行检测和保护,以防止电动机因故障而损坏。
常见的电动机保护装置包括过载保护、短路保护、欠压保护、过压保护、相序保护等。
1. 过载保护过载保护是指当电动机运行时,负载超过额定值时,保护装置会自动切断电动机电源,以避免电动机因过载而损坏。
常用的过载保护装置包括热继电器、电流保护器等。
高压电动机的继电保护高压电动机的定子绕组和其引出线,一般应装设电流速断保护。
对生产过程中容易发生过载的电动机,应装设过负荷保护,过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置。
对于高压电动机容量在2000kW以上的,在电流速断不能满足灵敏度要求时,应装设纵联差动保护。
当电源电压短时降低或短时中断后根据生产过程不允许或不需要自启动的电动机,以及为了保证重要电动机自启动而需要断开的次要电动机,应装设低电压保护,一般带有0.5~1.5s时限作用于跳闸,但是为了保证人身和设备的安全,在电源电压长时间小时后,须从系统中自动断开的电动机,也需要装设低电压保护,一般带有5~10s时限作用于跳闸。
一、高压电动机的相间短路保护-对于功率小于2000kW的电动机,常采用电流速断来作为电动机的相间短路保护,当灵敏度要求较高时,可以用DL型或GL型继电器构成两相不完全星型连接方式,其接线方式与电路线路或电力变压器的电路速断相同。
也可以采用两相差接线,即两相一继电器接线。
电流速断的动作电流按躲过电动机的最大启动电流来整定。
二、电动机的过压保护-过负荷保护可以采用一相一继电器接线,也可以采用两相两继电器不完全星型连接或两相差一继电器接线。
由于电动机装有电流速断保护,过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护。
过负荷的动作电流按躲过电动机的最大启动电流来整定。
过负荷保护的动作时间应大于电动机的启动时间,一般取10-16s,如用GL型继电器,可取两倍动作电流时的时间12-16s。
三、高压电机的低电压保护-当电压互感器一次测隔离开关断开时,低电压保护即退出工作,防止无动作。
对保护动作不重要的电动机,电压继电器按60%-70%额定电压整定,动作时间取0.5s;对动作较为重要的电动机,电压继电器按30%-50%额定电压整定,动作时间取5-10s。
四、高压电动机的差动保护-在小电流接地的供电系统中,可以采用两相两继电器的差动保护接线,差动保护的动作电流按躲过电动机额定电流In来整定,主要考虑二次回路断线时不至于引起误动作。
PMAC801A电动机保护控制器参数设定指导1.过电流保护参数设定过电流保护是PMAC801A电动机保护控制器的基本功能之一,它可以防止电机过载运行而损坏电机。
过电流保护参数设定的主要步骤如下:-首先,根据电机额定电流和运行条件,确定过电流保护阈值。
通常情况下,保护阈值设置为电机额定电流的1.2倍。
-其次,设定过电流保护时间延迟。
延迟时间的设置应根据电机的实际反应时间和应用场景来确定。
-最后,设置过电流保护的动作方式。
动作方式可以选择停机保护或警告报警,具体选择应根据电机的重要性和工作环境来决定。
2.过温保护参数设定过温保护是PMAC801A电动机保护控制器的另一个重要功能,它可以监测电机的温度,防止电机因温度过高而损坏。
过温保护参数设定的主要步骤如下:-首先,确定过温保护的报警温度和动作温度。
报警温度通常设置为电机的最大允许温度的80%,动作温度设置为最大允许温度。
-其次,设定过温保护的复位温度。
复位温度应为电机温度下降到安全范围内的温度。
-最后,设置过温保护的动作方式,可以选择停机保护或警告报警。
3.过载保护参数设定过载保护是PMAC801A电动机保护控制器的另一个重要功能,它可以防止电机因长时间过载运行而损坏。
过载保护参数设定的主要步骤如下:-首先,确定过载保护的阈值。
阈值设置应根据电机的额定功率和工作环境来确定。
-其次,设定过载保护的时间延迟。
延迟时间的设置应考虑到电机的惯性和启动特性。
-最后,设置过载保护的动作方式,可以选择停机保护或警告报警。
4.其他参数设定除了以上的基本保护参数设定,还可以根据具体应用场景和需求设置其他参数,如短路保护、断路保护、失速保护等。
具体的参数设定应根据电机的实际情况和应用场景来确定。
总结PMAC801A电动机保护控制器的参数设定是保证电机正常运行的关键,合理的参数设定可以提高电机的安全性和可靠性。
在进行参数设定时,应根据电机的额定参数、工作环境和应用需求来确定参数的具体数值,确保电机的保护功能能够起到有效的作用。
