煤矿井下数字广播系统部分要求

山西省煤矿井下广播系统使用与管理规范前言为规范全省煤矿井下广播设备和系统的选型、安装、使用、维护与管理，保证煤矿井下广播设备和系统的正常使用，建立通畅、便捷、有效、快速、智能化的井上下广播通信联络，根据国家有关法律法规和标准的要求，制定本规范。

本规范由山西省煤炭工业厅信息中心提出并起草。

1 范围本规范规定了山西省煤矿井下广播设备和系统选型、安装、使用、维护与管理的要求。

本规范适用于山西省煤炭工业厅管辖范围内井工开采的煤矿企业。

2 规范性引用文件《煤矿安全规程》《煤矿设计规范》《智能调度室装备规范》GB 84 《通信网技术标准汇编》GB 50252-1994 《工业安装工程质量检验评定统一标准》GB/T 2887-2000 《电子计算机场地通用规范》GB 3836-2000 《爆炸性气体环境用防爆电气设备》MT/T 772-1998 《煤矿监控系统主要性能测试方法》MT287-1992 《煤矿信号设备通用技术条件》MT209-1990 《煤矿通信、检测、控制用电工电子产品通用技术要求》《国家安全监管总局、国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知（安监总煤装﹝2010）146号）》\《国家安全监管总局、国家煤矿安监局关于发布〈禁止井工煤矿使用的设备及工艺目录（第二批）〉的通知（安监总煤装﹝2008）49号）》。

3 术语和定义下列术语和定义适用于本规范3.1 煤矿井下广播系统具有生产调度广播、宣传通知、应急救援指挥、对讲通信等功能，用于井下主要巷道、停车场点、等候室、机电峒室、采掘工作面、作用地点等场所。

3.2 广播主机用于对煤矿井下广播系统进行监测、控制，向广播分站发送语音广播信号或指令，与广播分站进行对讲通信。

3.3 井下广播分站煤矿井下广播系统的广播分站于用播放音乐、通知等语音文件；接收控制中心的语音信号，并进行实时播放；可以与广播主机、局部区域内的广播分站之间进行对讲通信。

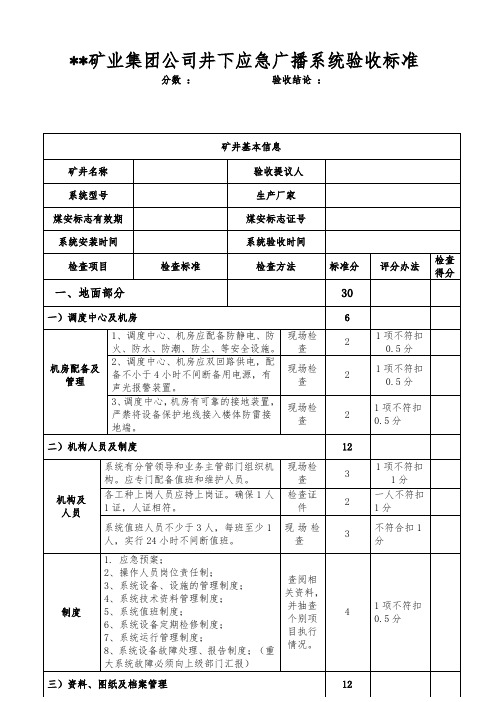

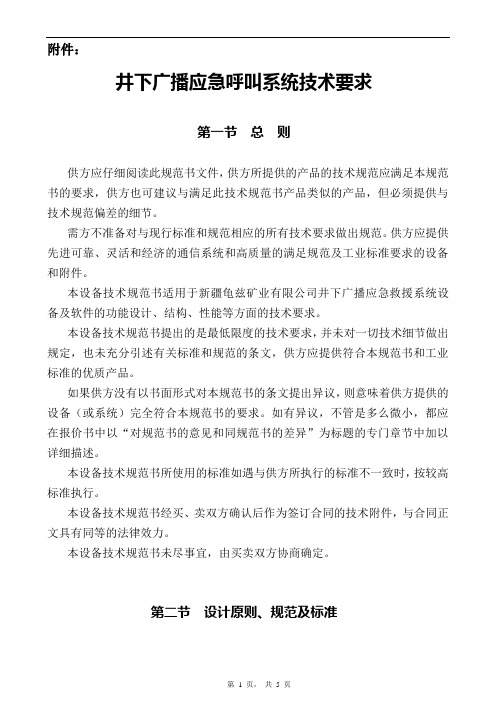

附件：井下广播应急呼叫系统技术要求第一节总则供方应仔细阅读此规范书文件，供方所提供的产品的技术规范应满足本规范书的要求，供方也可建议与满足此技术规范书产品类似的产品，但必须提供与技术规范偏差的细节。

需方不准备对与现行标准和规范相应的所有技术要求做出规范。

供方应提供先进可靠、灵活和经济的通信系统和高质量的满足规范及工业标准要求的设备和附件。

本设备技术规范书适用于新疆龟兹矿业有限公司井下广播应急救援系统设备及软件的功能设计、结构、性能等方面的技术要求。

本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。

如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备（或系统）完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。

本设备技术规范书经买、卖双方确认后作为签订合同的技术附件，与合同正文具有同等的法律效力。

本设备技术规范书未尽事宜，由买卖双方协商确定。

第二节设计原则、规范及标准一、设计原则1、先进性：系统采用光纤数字音频传输和电话模拟音频传输综合技术，实现广播系统高速和长距离传输、抗干扰强、高品质和高保真的立体声、智能化管理、远程控制的功能2、实用、实时性：通过上位机管理软件设置好自动、定时广播、优先级播放、还可以硬件（报警强插装置：可以接受高低电平、开关量信号等信号）接收报警信号，3、可靠性：为保证整个系统的高可靠性，系统应实现自动纠错功能4、经济性：系统充分地利用光缆或通讯线缆进行组网，避免了模拟广播系统的大量布线，尽可能节省材料成本。

5、可扩充性：系统采用合理封装的模块化结构，在需要进行相应功能的扩充时只要添加相应的模块即可，即平滑升级。

KTK113广播系统设计方案系统版本：R2.0 (Cover Title 2)文档编号：CHI-PT-NJBL-GBXT-A2南京北路自动化系统有限责任公司位于南京江宁经济技术开发区，是南京市高新技术企业，现有高级工程师、工程师及其他专业技术人员100余名。

是专业从事煤矿通信、自动化、信息化产品的研发、生产、销售及服务的高科技公司。

公司拥有ISO9001:2008质量管理体系认证，坚持“质量第一、至诚服务、用户至上、持续改进”的质量方针，得到了广大客户的信赖和支持。

目前公司产品覆盖全国10多个省、自治区，并在多个煤炭主产区设有售后服务机构。

公司以满足客户需求为己任，不断生产高性价比的产品，为客户创造价值。

南京北路自动化系统有限责任公司联系地址：南京市江宁开发区菲尼克斯路99号邮政编码：211106电话号码：(025)52187543传真：(025)52185703邮件地址：*****************客户服务电话：400-611-5166客户支持网站：目录1系统概述 (5)2设计原则、设计标准 (5)2.1硬件设计原则 (5)2.2软件设计原则 (5)2.3设计依据、规范和标准 (6)3系统组成 (6)3.1组网方式 (7)4系统主要功能 (7)4.1应急救援指挥 (7)4.2生产调度指挥 (7)4.3紧急呼叫和双向通信 (8)4.4与安全监控系统联动 (8)4.5广播功能 (8)4.5.1预排功能 (8)4.5.2区域播放 (8)4.6在线状态管理 (8)5系统特点 (9)5.1数字化 (9)5.2全矿井覆盖 (9)5.3点播 (9)5.4自动播放 (9)5.5组网简单 (9)6主要技术指标 (9)7系统设计 (11)7.1系统组成及连接 (11)7.2井下区域划分及广播分站布置 (11)8质量保证及售后服务 (12)8.1产品质量保障 (12)8.2服务人员组织 (12)8.3试运行期服务 (13)8.4保修期内服务 (13)8.5保修期后服务 (13)8.6服务响应时间 (13)8.7人员培训计划 (14)9系统清单 (15)10系统设备设计图 (15)插图目录图3-1 通信电缆图.................................................................................................. 错误!未定义书签。

煤矿井下广播系统建设标准GB3836.1－2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2－2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3－2000爆炸性气体环境用电气设备第3部分：增安型“e”GB3836.4－2000爆炸性气体环境用电气设备第4部分：本质安全型“i”GB/T9813－2000微型计算机通用规范GB/T2887-2000电子计算机场地通用规范AQ6201-2006《煤矿安全监控系统通用技术要求》MT209－90煤矿通信、检测、控制用电工电子产品通用技术要求MT210－90煤矿通信、检测、控制用电工电子产品基本试验方法MT/T286-1992煤矿通信、自动化产品型号编制方法和管理办法MT/T772－1998煤矿监控系统主要性能测试方法MT/T899－1999煤矿用信息传输装置通用技术条件MT/T1004煤矿安全生产监控系统通用技术要求MT/T1008-2006煤矿安全生产监控系统软件通用技术要求为了响应国家安全监管总局、国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知（安监总煤装（2010）146号）及《禁止井工煤矿使用的设备及工艺目录（第二批）》的通知（安监总煤装（2008）49号）的要求，同时为了规范煤矿井下广播系统的通信设备和系统的选型、安装、使用维护与管理，保证煤矿井下通信设备和系统的正常使用，建立通畅、便捷、有效、快速、智能化的井上下广播通信联络，根据国家有关法律和参照相关标准的要求，制定本煤矿井下广播系统建设标准。

目前，随着计算机网络技术的迅速普及，信息化已经走向煤矿。

绝大多煤矿不但地面计算机网络普及、软硬件设备齐全，而且很多煤矿都陆续具有了稳定可靠、覆盖矿井上下的工业以太网。

随着科学技术的不断进步和信息化矿山建设步伐的不断加快，井下工业以太网将逐渐得到推广和应用，为建设煤矿井下网络音频广播系统提供了一个网络平台。

汾西矿业集团煤矿井下应急广播系统实施意见为规范汾西矿业集团煤矿井下广播设备和系统的选型、安装、使用、维护和管理，保证煤矿井下广播设备和系统的正常使用，根据国家局“六大系统”和《山西省煤炭工业厅煤矿井下通讯联络系统使用与管理规范（试行）》中有关煤矿井下广播系统要求，结合集团公司实际，制定本实施意见。

1.范围本意见规定了汾西矿业集团煤矿井下应急广播设备和系统选型、安装、使用、维护和管理的要求，适用于汾西矿业集团所属各类矿井。

2．引用文件《煤矿安全规程》国家安全监管总局、国家煤矿安监局关于发布《禁止井工煤矿使用的设备及工艺目录（第二批）》的通知（安监总煤装﹝2008）49号）国家安全监管总局、国家煤矿安监局关于印发《煤矿井下安全避险“六大系统”建设完善基本规范（试行）》的通知（安监总煤装…2011‟33号）山西省煤炭工业厅关于印发《山西省煤炭工业厅煤矿井下通讯联络系统使用与管理规范（试行）》的通知（晋煤办信发【2010】1743号）3.技术要求3.1.系统组成3.1.1．系统一般由广播主机、话筒、隔爆兼本质安全型音箱、线缆、接线盒、避雷器、耦合器、接地装置和其它必要设备组成。

3.1.2．地面系统包括基于软交换技术的广播主机及软件、广播呼叫控制台、高保真麦克风和音箱；井下系统包括井下IP 电话/音频网关、音箱/扩播话机/扩音电话站。

3.1.3.中心站硬件一般包括传输接口、主机、打印机、UPS 电源、网络交换机和配套设备等。

中心站应采用主流技术的通用产品，并满足可靠性、开放性和可维护性等要求。

3.2.软件系统3.2.1.系统所采用的操作系统、数据库、编程语言等应为可靠性高、开放性好、易操作、易维护、安全、成熟的主流产品。

3.2.2.系统应用软件能将调度系统、扩播电话系统等软件上层进行整合，方便开发统一的广播管理控制界面。

能够设置多广播控制台，多级控制中心方式，实现分区、全区广播灵活部署。

3.2.3.系统应用软件应有详细的汉字说明和汉字操作指南。

井下广播系统管理制度一、前言二、系统管理责任1.煤矿的主管领导负责井下广播系统的管理工作，明确系统的使用目的和功能。

2.设立井下广播系统管理部门，明确各部门的职责和权限。

3.系统管理人员要定期对井下广播系统进行检查和维护，确保其正常运行。

三、系统使用规定1.系统使用人员应接受相关培训，熟悉系统的操作方法和使用规范。

2.系统使用人员应严格按照操作规程使用系统，不得擅自改动系统设置。

3.系统使用人员应定期检查系统的工作状态，如有异常应及时报修。

四、紧急情况下的应急措施1.在发生紧急情况时，及时启动井下广播系统，向矿工发出紧急通知和指令。

2.井下各个区域都应设置广播装置和报警装置，方便及时发布紧急通知和警报。

3.各个区域的矿工应按照广播通知和指令迅速采取安全措施，包括疏散、避难等。

五、系统维护和检修1.根据制造商的要求，对井下广播系统定期进行维护和检修，确保其正常运行。

2.系统维护和检修过程中，需要停用系统的，应提前通知有关单位和人员，确保工作的连续性。

3.系统维护和检修工作由专业技术人员进行，确保操作规范和安全。

六、数据备份和存储1.井下广播系统的数据应定期进行备份，以防止数据的丢失和损坏。

2.备份数据的存储地点应远离井下的危险区域，保障数据的安全。

七、技术改进和更新1.针对井下广播系统的技术改进和更新，管理部门应及时了解相关信息，并考虑是否进行升级优化。

2.如果需要进行技术改进和更新，应制定详细的实施方案，并进行测试和验证，确保改进和更新的稳定性和可行性。

八、人员培训和考核1.煤矿应定期组织相关人员进行井下广播系统的培训，提高员工的使用和管理能力。

2.煤矿应制定相关的考核制度，对系统使用人员的操作和管理进行考核，以评估工作的质量和效果。

九、违规处理1.对于故意破坏井下广播系统的行为，煤矿将按照相关法律法规进行处理。

2.对于违反系统使用规定的人员，将按煤矿的规定予以相应的纪律处罚。

十、附则本管理制度自颁发之日起生效，并由井下广播系统管理部门全面负责检查和执行，煤矿所有人员均应遵守。

XXX矿应急广播系统管理制度XXX矿2017年1月1日第一章总则一、应急广播系统及其设备应符合MT209、MT/T1004.MT/T1008、MT287-92.MT209-90、GB3836.1-3836.4等国家标准或行业标准的有关规定。

系统中的其他设备应符合国家及行业有关标准的规定, 并按照经规定程序批准的图样及文件制造和成套。

二、系统应工作稳定、性能可靠, 严禁由于设备在设计、制造中的隐患引起瓦斯、煤尘爆炸等事故或危及人身安全。

为确保产品质量, 系统应符合有关国家标准和行业标准, 取得“MA 安全标志”。

三、用于爆炸性环境的设备应优先采用本质安全型, 设备之间的输入输出信号应为本质安全信号。

四、信息办是应急广播系统管理部门, 同时, 按规定配备系统管理人员。

五、应急广播系统要按规定建立管理台帐, 并按要求如实填写记录本。

六、对出现的各种故障必须及时处理, 如处理不了的, 必须及时向上级领导汇报。

第二章系统管理组织机构和工作领导小组为规范应急广播系统安装、使用、维护和管理, 充分发挥我矿应急广播系统的安全保障作用, 促进我矿安全生产和煤矿井下安全避险的建设完善工作, 经研究决定成立应急广播系统管理机构。

一、成立应急广播系统管理领导机构组长: 机电矿长组员: 生产调度室主任信息办主任职责：应急广播系统管理领导机构负责系统的资金保障、材料设备计划的审批工作, 督促系统管理人员根据国家标准对系统进行完善, 提出整改意见。

二、成立应急广播系统管理维修机构组长: XXX技术员: XXX XXX组员: XXXX职责：在领导组监督下开展工作, 负责系统的日常监控、维护和管理工作, 对系统出现的问题和故障及时维修处理。

负责整个系统的安装、维护、检修和全面管理工作, 监督各单位对系统设备的使用情况, 对违反规定的有关人员和区队提交领导组处罚建议, 负责设备材料计划的申报, 对系统进行维护、改造需要停止系统运行时制定安全措施并报请领导组和有关部门审批, 按照国家和省、市及集团公司有关规范和要求对系统进行完善。

许厂煤矿关于印发《许厂煤矿井下通讯设施管理规定》的通知矿属各单位、机关各部室：为确保矿井调度通讯畅通，搞好井下监控及电话通讯设施及线路专项治理，促进矿井质量标准化工作上台阶，特制定《许厂煤矿井下通讯设施管理规定》，望各单位严格按照此规定执行。

附：《许厂煤矿井下通讯设施管理规定》二〇一〇年十月十三日许厂煤矿井下通讯设施管理规定第一章总则第一条为了保障井下监控、应急广播及电话通讯系统的正常运行，确保安全生产的顺利进行，结合《煤矿安全规程》和《许厂煤矿安全生产管理规定》，特制定本管理规定。

第二章通讯线路管理第二条通讯线路必须在入井处必须设置熔断器和防雷电装置。

第三条通讯电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

不得遭受淋水，电缆上严禁悬挂任何物件，电缆必须吊挂整齐，垂度一致。

第四条井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。

第五条在有瓦斯抽放管路的巷道内，通讯电缆必须与瓦斯抽放管路分挂在巷道两侧。

第六条井下电话线路严禁利用大地作回路，严禁将通讯线路短路。

第七条电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、铅皮或屏蔽护套等必须有保护接地。

第八条井下通讯电缆的连接处，应采用通讯接线盒连接，严禁使用冷补头连接，以便于故障的判断处理。

第九条各单位要保证所领取的电缆在工作面巷道内使用过程的完整，严禁私自剪短通讯电缆，造成通讯电缆过短不利于下一次使用。

各单位在安装使用通讯电缆时，必须向通讯信息中心出据电缆领取凭证（必须有区队领导的签字和印章安装申请、电缆和接线盒领票），由通讯信息中心人员陪同领取，并做好相应的领取记录。

第十条各单位严禁私自打开变电所和主巷道内的通讯电缆接线盒，对确实需要打开接线盒的，联系通讯信息中心维修人员一起处理。

井下广播管理制度一、背景介绍井下广播管理制度是在矿井工作中一种基本的管理手段，它是指在地下巷道、矿井工作面等地方，通过广播设备向全体工作人员和管理人员发布工作信息、安全警示、突发事件等相关信息，以保障矿井工作人员的安全和生产工作的有序进行。

井下广播管理制度对于矿井安全生产和管理具有非常重要的作用。

二、井下广播管理制度的重要性1. 保障矿井工作人员的安全：井下广播能够在矿井发生事故或者突发状况时，及时向工作人员发布安全警报和应急指示，使工作人员迅速做出反应，提高矿井事故的预防和应急处置能力。

2. 统一工作指挥：通过井下广播可以对矿井中的工作人员进行集中调度和指挥，提高生产工作的协调性和效率。

3. 传达工作信息：通过井下广播可以向全体工作人员传达生产工作的安排和通告、制度规定以及突发事件等相关信息，使工作人员了解工作任务和规定。

4. 修改矿井氛围：井下广播能够使矿井内部形成一种团结协作的氛围，增强工作人员的归属感和责任感。

三、井下广播管理制度的内容1. 井下广播管理组织结构(1) 井下广播管理机构：明确井下广播管理的主要负责人和运行机构。

(2) 井下广播管理人员：确定井下广播操作人员和管理人员的职责和权限。

2. 井下广播设备与设施(1) 购置与配置：明确井下广播设备的类型、数量、配置位置、维护及维修等情况。

(2) 检修与维护：规定井下广播设备的定期检查和设施维护，确保广播设备的正常运行和使用寿命。

3. 井下广播工作制度(1) 广播通道管理：规定井下广播通讯的频段、操作制度和通信频率等相关规定。

(2) 广播操作流程：明确广播操作的流程和程序，包括广播内容的编制、发布流程和跟踪记录等操作规定。

4. 井下广播应急预案(1) 突发事件处理：规定矿井在突发事件发生时，井下广播应急措施和处理流程以及广播内容的发布要求。

(2) 应急演练：组织井下广播应急演练，提高工作人员对突发事件的应急能力和处置水平。

5. 井下广播工作纪律(1) 广播听从管理：规定工作人员对井下广播发布的命令和指示应听从管理，不得擅自忽视或者违抗。
