ICS29.020Q/GDW 国家电网公司企业标准Q/GDW 376.1—2012代替Q/GDW 376.1-2009电力用户用电信息采集系统通信协议第1部分:主站与采集终端通信协议poweruserelectricenergydataacquisitionsystemcommunicationprotocolPart1:masterstationcommunicationwithdataacquireterminalXXXX-XX-XX发布XXXX-XX-XX目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (1)4 帧结构 (4)4.1 参考模型 (4)4.2 字节格式 (4)4.3 帧格式 (4)4.4 链路传输 (14)4.5 物理层接口 (16)5 报文应用及数据结构 (16)5.1 确认∕否认（AFN=00H） (17)5.2 复位命令（AFN=01H） (18)5.3 链路接口检测（AFN=02H） (19)5.4 中继站命令（AFN=03H） (21)5.5 设置参数（AFN=04H） (24)5.6 控制命令（AFN=05H） (56)5.7 身份认证及密钥协商（AFN=06H） (63)5.8 请求被级联终端主动上报（AFN=08H） (69)5.9 请求终端配置及信息（AFN=09H） (70)5.10 查询参数（AFN=0AH） (77)5.11 请求任务数据（AFN=0BH） (80)5.12 请求1类数据（AFN=0CH） (82)5.13 请求2类数据（AFN=0DH） (130)5.14 请求3类数据（AFN=0EH） (194)5.15 文件传输（AFN=0FH） (218)5.16 数据转发（AFN=10H） (221)附录A（规范性附录）数据格式说明 (229)附录B（规范性附录）事件代码ERC (239)附录C（规范性附录）数据冻结密度 (241)附录D（规范性附录）出错否认代码ERR (242)附录E（规范性附录）短信（SMS）传输接口分拆 (243)编制说明 (245)前言Q/GDW 376—2012《电力用户用电信息采集系统通信协议》是根据国家电网公司2012年度企业标准制修订计划任务（国家电网科[2012]66号）的安排，对Q/GDW 376—2009《电力用户用电信息采集系统通信协议》的修订。

ICS29.020Q/GDW 国家电网公司企业标准Q/GDW 1376.3—2012电力用户用电信息采集系统通信协议第3部分：采集终端远程通信模块接口协议power user electric energy data acquisition system communication protocol Part 3: acquire terminal telecommunication modules interfaceXXXX-XX-XX发布XXXX-XX-XX实施国家电网公司发布目次前言 (II)1 围 (1)2 规性引用文件 (1)3 术语、定义和缩略语 (1)4 接口 (2)4.1 远程通信模块与终端的接口 (2)4.2 通信模块与SIM卡的接口 (3)4.3 通信模块网络工作状态指示 (3)5 功能要求 (3)5.1 基本业务功能 (3)5.2 串行口多路复用 (3)6 命令集 (3)6.1 标准命令集 (3)6.2 扩展命令集 (3)6.3 非透明数据传输命令集 (8)6.4 透明数据传输命令集 (13)6.5 主动上报命令集 (14)6.6 FTP功能命令集 (16)6.7 锁频相关命令集 (19)6.8 卫星定位相关命令 (21)6.9 错误代码 (21)附录A（资料性附录）标准命令集 (23)编制说明 (33)前言Q/GDW 1376—2012《电力用户用电信息采集系统通信协议》是根据国家电网公司2012年度企业标准制修订计划任务（国家电网科[2012]66号）的安排，对Q/GDW 376—2009《电力用户用电信息采集系统通信协议》的修订。

与原标准相比，本次修订做了如下重大调整和修订：——增加了磁场异常事件记录；——增加了终端对时事件记录；——增加了集中器与本地通信模块交互流程；——增加了采集终端远程通信模块接口协议（Q/GDW 1376的第3部分）。

Q/GDW 1376—2012《电力用户用电信息采集系统通信协议》分为下列3个部分：——Q/GDW 1376.1《电力用户用电信息采集系统通信协议第1部分：主站与采集终端通信协议》；——Q/GDW 1376.2《电力用户用电信息采集系统通信协议第2部分：集中器本地通信模块接口协议》；——Q/GDW 1376.3《电力用户用电信息采集系统通信协议第3部分：采集终端远程通信模块接口协议》。

ICS 29.020Ｑ／ＧＤＷ国家电网公司企业标准Q/GDW374.2 2009电力用户用电信息采集系统技术规范第二部分：集中抄表终端技术规范power user electric energy data acquire system Technical specificationPart 2: centralized meter reading terminal2009-12-07发布2009-12-07实施国家电网公司发布IQ / GDW３７４．２—２００９目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 技术要求 (2)4.1 环境条件 (2)4.2 机械影响 (2)4.3 工作电源 (2)4.4 结构 (3)4.5 绝缘性能要求 (3)4.6 温升 (4)4.7 数据传输信道 (4)4.8 功能要求 (4)4.9 采集数据可靠性 (12)4.10 电磁兼容性要求 (12)4.11 连续通电稳定性 (13)4.12 可靠性指标 (13)4.13 包装要求 (13)5 检验规则 (13)5.1 检验分类 (13)5.2 验收检验 (13)5.3 型式检验 (13)5.4 项目和顺序 (14)6 运行管理要求 (14)6.1 监督抽检 (14)6.2 周期检测 (15)6.3 故障统计分析 (15)编制说明 (17)IQ / GDW３７４．２—２００９II前言按照坚强智能电网建设的总体要求，保证智能电网建设规范有序推进，实现电力用户用电信息采集系统建设“全覆盖、全采集、全预付费”的总体目标，规范统一用电信息采集系统及主站、采集终端、通信单元的功能配置、型式结构、性能指标、通信协议、安全认证、检验方法、建设及运行管理等。

在国家电网公司“电力用户用电信息采集系统建设研究”项目研究成果基础上，国家电网公司营销部组织对国内外采集系统建设应用现状进行调研和分析，并充分结合通信技术、微处理器技术、制造工艺等技术的发展，全面梳理国内外用电信息采集系统相关技术标准，制定了《电力用户用电信息采集系统》系列标准。

预付费计量技术规范落地式预付费计量柜招标文件（技术规范专用部分）为了保证预付费控制设备的质量，规范订货行为，特制定本技术协议。

供货方所提供产品应满足本技术协议的要求，本技术协议并未对一切技术细节作出规定，其它技术要求均应满足国家相关标准、规程。

一、应遵循的主要标准下列标准所包含的条文，通过在本协议中引用而构成本协议的条文。

本协议出版时，所示版本均为有效。

所有标准都会被修订，使用标准的各方应探讨使用下列标准最新版本的可能性。

通用要求：Q/GDW 375.1-2009《电力用户用电信息采集系统技术规范——专变采集终端型式规范》Q/GDW 376.1-2009《电力用户用电信息采集系统技术规范——主站与采集终端通信协议》DL/T448—2000《电能计量装置技术管理规程》GB/T16934-1997《费控电能计量柜》GB/T18460.1-2001《费控售电系统第一部分：总则》GB/T 17626.1-1998《电磁兼容试验和测量技术》GB4208-93《外壳防护等级（IP代码）》JB/T3588-2008《高压交流真空断路器》二、GPRS预付费系统技术要求2.1 采用基于GPRS无线网络技术开发的TCP/IP协议，永远在线，永不断网；2.2 数据流量大，实时性好，而通信费用低；2.3 实现GPRS远程售电功能，具有完善的售电，冲正，补电操作；2.4 实现GPRS远程预付费控制功能，可以根据用户的用电特点，为达到不透支，适度透支，自动保电等目的，而选择不同的预付费控制方案；2.5 实现GPRS远程抄表功能，包含复费率表，四象限表；2.6 实现GPRS远程控制功能，包含保电，遥控等操作；2.7 根据需要，设置定时自动报送各类采集数据，如实时有/无功电能示值，实时电压、电流、功率等参数，实现对用电负荷的监控；2.8 多种方式的短信告警提示功能，如购电提示，缺费告警，分闸提示等；2.9 主站（监控中心）能实时采集用户侧计量柜数据，如分合闸控制状态，主开关的真实分合闸状态，以及箱门状态；三、预付费GPRS控制终端的技术指标3.1 电参数采集单元：量程：三相三线：3X100V，1.5(6)A，50Hz；三相四线：3X220/380V，1.5(6)A，50Hz；三相四线：3X57.7/100V，1.5(6)A，50Hz；精度：电压电流：0.5%；有功功率：0.5%；无功功率：1.0%；有功电能：1.0%；无功电能：2.0%；3.2 状态量输入：四路；3.3 485接口：1路，可接16块485表；并带红外接口；3.4 脉冲量采集输入：4路；3.5 控制输出:2路，非自保持输出，触点容量AC220V10A；四、执行机构技术要求4.1高控模式：配备10KV户内真空断路器，型号: VS1-12/630A。

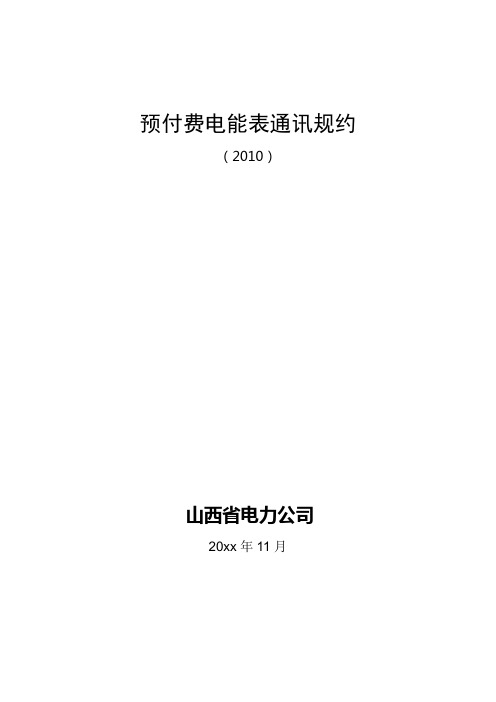

预付费电能表通讯规约（2010）山西省电力公司20xx年11月目录1传输特性 (4)2帧格式 (4)3应用说明 (5)前言本通讯规约包括RS485和载波通讯的帧格式，命令和各项数据标识符。

集中控制器是低压电力线载波集中抄表系统中的关键设备，能够完成对各种具有载波通信功能的智能仪表、采集终端或采集模块以及各类载波通信终端的数据的收集并存储，同时能与主站或手持单元进行数据交换。

集中器与主站之间通信方式具有多样化的特点。

目前主流通信方式有GPRS、CDMA、GSM、PSTN等本协议仅规定的是集中器本地通信的接口协议，在配备不同上行信道时，需要附加对应上行信道的接口协议，例如集中器上行方式为RS485（上行）与GPRS网络终端配合使用方式需要RS485本地通信地址等。

1传输特性1．1 本协议为主-从结构的半双工通信方式。

手持单元或其它数据终端为主站，通信链路的建立与解除均由主站发出的信息帧来控制。

每帧有帧起始符、从站地址域、控制码、数据长度、帧信息纵向校验码和帧结束符等7个部分组成。

每部分由若干字节组成。

1．2 半双口通讯方式，波特率：1200bps;1．3 字节格式：每字节含8位二进制码，传输时加上一个起始位（0）、一个偶校验位和一个停止位(1)共11位。

其传输序列如图1。

D0是字节的最低有效位，D7是字节的最高有效位。

先传低位，后传高位。

起始位 8位数据偶校验位停止位图1 字节传输序列2帧格式2．1帧是传送信息的基本单元。

帧格式如下所示。

2．2 地址域A0～A5：每字节2位BCD码。

低地址在前，高地址在后。

当地址为99 99 9999 99 99H时，为广播地址。

2．3通讯地址使用表号，至少输入2位以上的低位表号位即可通讯。

较少的输入可方便操作。

2．4 控制码C：控制码的格式。

D7＝0：由主站发出的命令帧。

D7＝1：由从站发出的应答帧。

D6＝0：从站正确应答。

D6＝1：从站对异常信息的应答。

D5＝0：无后读数据帧。

山西省电力公司通讯规约补充一、概述本补充规约是在Q/GDW130-2005《电力负荷控制系统数据传输规约》、DL/T 645-1997《多功能电能表通信规约》的基础上，结合其它省公司的应用情况，制定的相关规定。

本补充规约在Q/GDW130-2005《电力负荷控制系统数据传输规约》的基础上，进一步规定了电力负荷管理系统终端与前置机、厂商分析程序、应用服务器的通讯规约。

本补充规定在Q/GDW130-2005《电力负荷控制系统数据传输规约》、DL/T 645-1997《多功能电能表通信规约》的基础上，进行了基本约定、规约修订、规约补充三个方面的修订。

对以后发生的相关业务要通过协商，以省公司方式约定或修订。

二、基本约定部分1、通信处理机制基本要求查询历史时，如果时间超过存储范围，终端应从返回最近一条开始返回，不应返回否认帧。

2、终端应支持多数据标示（功能码）组合方式传输3、为了防止测量点编号的紊乱，对测量点（电能表、交流采样、脉冲量输入）进行统一编号。

4、对于规约中涉及的行政区划码按照“山西省营销自动化编码表”规定执行，详细情况见附件1。

1、5.5.1.3.5 F5：终端消息认证参数设置数据内容数据格式字节数消息认证方案号BIN 1 消息认证方案参数BIN 2 ——消息认证方案号：用于表示由系统约定的各种消息认证方案，取值范围0~255，其中：0 表示不认证，255表示专用硬件认证方案，1~254用于表示各种软件认证方案。

具体的密码、密钥的算法见附件2。

三、修订部分1、为保证在公网上传输数据的安全性，采用对数据进行加密和压缩的方式实现安全和经济传输。

加密和压缩的对象为链路用户数据部分，对4.3.3.1增加定义如下：1、数据长度L前两位D0、D1为规约标识位，原标识定义：D1 D0 规约标识定义0 0 禁用0 1 本规约使用1 0 保留1 1 保留修改后的标识定义：D1 D0 规约标识定义 0 0 压缩0 1 正常（不压缩不加密） 1 0 加密11同时压缩和加密增加说明：当数据需要加密或压缩时，加密或压缩部分是用户数据区的数据，此时帧校验和（CS ）是加密后的用户数据区八位位组的算术和。

校表通讯协议版本号：V2.4.4一、帧数据格式1.写数据帧格式·功能：主站向从站请求设置数据(或编程)·控制码：C=14H·数据域长度：L =04H+04H（密码）+04H（操作者代码）+m(数据长度) ·数据域：DI O DI1DI2DI3+PAP0P1P2+C0C1C2C3+DATA·帧格式：注1：P0P1P2为密码，PA表示该密码权限。

注2：C0C1C2C3是操作者代码，为要求记录操作人员信息的项目提供数据。

注3：本命令必须与编程键配合使用。

2.从站应答帧（1）从站正常应答帧·控制码：C=94H·数据域长度：L=00H·帧格式：（2）从站异常应答帧·控制码：C=D4H·数据域长度：L=01H·帧格式：二、校表帧数据波特率：2400奇偶校验：偶校验数据长度:8位停止位：1位1、部分帧数据通信地址：A0A1A2A3A4A5，用户读通信地址获得密码：PAP0P1P2,用户自定义,本例中为00000002操作者代码：C0C1C2C3，用户自定义示例：选择Un=220V,Ib=10A,脉冲常数EC=800，对应ADC输入端的信号幅度为Vu=230mv,Vi=94mv，表规格为三相四线。

2、电表清零数据标识：04F81600数据域长度：L =04H+04H（密码）+04H（操作者代码）+m(数据长度)，其中m=1;因此，L=0D 数据域内容：5A例：6899999999999968140D33492B3777665544333333338D34163、有功增益校正（1）数据标识：DI0DI1DI2DI3=04F81000①. 数据域长度：L =04H+04H（密码）+04H（操作者代码）+m(数据长度)②. 完整数据帧示例：数据域为04F81000(数据标识)+ 00000002（密码自定）+00000000（操作者代码自定）+ 校表数据（数据项1~16）③. 校验和：CS④. 完整的一个写数据帧为：68 11 11 11 11 11 11 68 14 30 33 43 2B 37 35 33 33 33 33 33 33 33 83 33 24 7D 23 88 33 96 D2 35 43 5A F3 14 17 33 34 36 C6 36 18 4E 86 50 23 88 23 88 23 88 43 5A 43 5A 43 5A 26 16 注：按07规约的写数据帧格式（2）数据项计算①. 数据项1：（2字节）脉冲常数寄存器公式：脉冲常数EC/10，再将结果装换成2字节的十六进制数。

关于376.1的部分约定和解释5.5.1.3.10F10：终端电能表/交流采样装置配置参数（1）测量点号对于专变采集终端，测量点的范围为0~64；对于集中器，配置台区考核总表/交流采样装置的测量点范围为0~64，其他表的测量点范围为0~2040。

该解释适用于本标准的所有关于“测量点号：数值范围0~2040”的部分。

（2）通信端口号的约定，范围为1~31通信端口号1234~303031终端交流采样接口通信RS485 1接口通信RS485 2接口通信自定义终端级联通信本地通信模块接口通信约定的接口及通道类别（3）用户大类和用户小类的约定与解释用户大类号0缺省值约定解释当用户大类号为0时，可不用设置参数“5.5.1.3.36F38：1类数据配置设置”和“5.5.1.3.37F39：2类数据配置设置”，默认为“5.9.2.4.6F6：终端支持的1类数据配置”和“5.9.2.4.7F7：终端支持的2类数据配置”支持的数据配置。

1234567~15大型专变用户（A类）中小型专变用户（B类）三相一般工商业用户（C类）单相一般工商业用户（D类）居民用户（E类）公用配变考核计量点（F类）备用需要设置参数“5.5.1.3.36 F38：1类数据配置设置”和“5.5.1.3.37 F39：2类数据配置设置”，设置的值必须是“5.9.2.4.6F6：终端支持的1类数据配置”和“5.9.2.4.7F7：终端支持的2类数据配置”所定义的数据配置的子集；数据项应符合“功能规范”的要求。

用户小类号0123~15缺省值单相智能电能表用户三相智能电能表用户备用约定解释默认为用户大类定义的所有数据配置项目数据项符合单相智能电能表功能规范的要求数据项符合三相智能电能表功能规范的要求5.5.1.3.28F29：终端当地电能表显示号终端当地电能表显示号是指电能表的局编号。

现场电能表会遇到电能表抄表地址与局编号不一致的情况；现场终端可能会接入多块电能表，因此用户在实际应用时可能通过终端显示数据中的电能表局编号来区分并确认各电能表所对应的用电情况。

---------------------------------------------------------------最新资料推荐------------------------------------------------------威胜电度表通信规约全电子式多功能三相交流电能表数据通信协议（V1.0/V2.0/V2.1/ V3.0/V4.0/ V4.1）（适用于RS－485/RS－232）1/ 45（威胜集团）湖南威胜电子有限公司CO.，HUNAN WEISHENG ELECTRONICS CO.，LTD. WEISHENG GROUP CORP.二零零零年六月---------------------------------------------------------------最新资料推荐------------------------------------------------------ 随着威胜全电子式多功能三相交流电能表在国内的广泛使用，以及当前各地建设现代化用电管理系统的迫切要求，越来越多的用户和厂家在充分肯定威胜电表高精度、高可靠性和功能完善的同时，也对电表的数据通信接口提出了一些建议和要求。

为进一步完善威胜全电子式多功能三相交流电能表数据通信接口的技术要求，提高电表数据通信接口的可靠性和通信效率，增加通过通信接口可进行上/下装数据内容，本公司在兼容原通信协议（技术要求）的基础上，特对通信协议（技术要求）进行了系统补充和完善。

本协议以电力负荷管理终端与电表进行数据通信为例进行说明，但不限于此。

本协议是所有通信内容的全集，当用户在具体使用本协议时，请仔细确认电表的通信软件版本、功能、型号等有关说明，以确定实际适用的子集。

本协议所有版本向上兼容，高版本协议内容包含低版本协议内容。

协议按《标志字节》升序排序。

协议按《协议按标志字节》升序排序。

本协议于 1997 年 1 月制定含 V1.0、 V2.0、 V3.0 的通信协议，并根据我公司通信型电子式电能表的发展，于 1998 年 11 月制定V4.0 通信协议，于 1999 年 1 月制定 V4.1 通信协议，于 2000 年3/ 4505 月制定 V2.1 通信协议。

DB××静止式多费率预付费电能表技术规范(2010)山西省电力公司发布DB×× ××××—2006目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)3.1 时段 (1)3.2 费率 (1)4 技术要求 (1)4.1 环境条件 (1)4.2 电气基本要求 (2)4.3 误差要求 (3)4.4 功能要求 (3)4.5 结构要求 (5)4.6 继电器的要求 (5)4.7 可靠性要求 (5)5 试验项目及要求 (6)5.1 准确度试验 (6)5.2 机械试验 (6)5.3 气候影响试验 (6)5.4 电气性能试验 (6)5.5 电磁兼容性(EMC)试验（严酷等级4） (7)5.6 误差重复性试验 (7)5.7 误差一致性试验 (7)5.8 负载电流升降变差 (7)5.9 数据传输线抗干扰试验 (7)5.10 功能检查 (7)5.11 可靠性试验 (7)6 费率时段及电能表表号设置 (7)6.1 山西电网费率时段设置 (7)6.2 表号设置规则 (8)7 对IC卡的要求 (8)附录A （规范性附录）山西省电力公司电能表关键元器件技术指标要求 (9)表A1电能表关键元器件技术指标要求 (9)IDB×× ××××—2006II前言本标准是为电能表生产制造企业和使用单位在设计、制造、订货、验收、使用电能表时提供必要的技术规范要素。

本标准的附录A是参考性附录。

本标准由山西省电力公司提出并归口。

本标准起草单位：山西省电力公司、宁波三星科技有限公司本标准主要起草人：本标准所代替标准的历史版本发布情况为：——2006年11月首次制订。

DB×× ××××—2006 静止式多费率预付费电能表技术规范1 范围本标准规定了静止式多费率预付费电能表(以下简称仪表)的技术要求、试验项目及要求。
