配电箱空开接线标准(一)配电箱空开接线标准导言配电箱是家电和电气设备的总控制中心，其中空开插座的接线标准至关重要。
本文将为大家介绍标准空开插座的接线方法。
原则在进行配电箱空开接线时，需要遵守以下原则：•安全性原则：确保接线安全，杜绝触电事故发生。
•规范性原则：遵守国家标准和相关规范。
•易操作性原则：合理布置接线，方便维修和管理。
接线标准按照不同用途，空开插座接线标准可以分为以下几类：动力插座接线标准常见的动力插座接线标准包括：1.单相三线制接线标准：–L线（火线）接到空开插座的L孔。
–N线（零线）接到空开插座的N孔。
–PE线（保护地线）接到空开插座的PE孔。
2.三相五线制接线标准：–L1、L2和L3线（火线）分别接到空开插座的L1、L2和L3孔。
–N线（零线）接到空开插座的N孔。
–PE线（保护地线）接到空开插座的PE孔。
照明插座接线标准常见的照明插座接线标准包括：1.单相三线制接线标准：–L线（火线）接到空开插座的L孔。
–N线（零线）接到空开插座的N孔。
2.三相四线制接线标准：–L1、L2和L3线（火线）分别接到空开插座的L1、L2和L3孔。
–N线（零线）接到空开插座的N孔。
特殊插座接线标准对于特殊需求的插座，可能需要特殊的接线标准。
例如：1.地暖插座接线标准：–L线（火线）接到空开插座的L孔。
–N线（零线）接到空开插座的N孔。
–PE线（保护地线）接到空开插座的PE孔。
2.空调插座接线标准：–L线（火线）接到空开插座的L孔。
–N线（零线）接到空开插座的N孔。
–PE线（保护地线）接到空开插座的PE孔。
注意事项在接线过程中，需要注意以下事项：•使用合格的电线和插座，确保质量可靠。
•仔细阅读电器设备的接线说明书，按照说明进行接线。
•接线时务必切断电源，确保安全。
•空开插座应固定在配电箱的规定位置，牢固可靠。
•确保接线牢固，不松动，防止插座接触不良。
结论配电箱空开接线标准是保证家庭和办公环境用电安全的重要环节。
配电箱的接线及安装方法一、工具准备在安装之前，我们需要准备一些工具，包括钳子、螺丝刀、绝缘胶带等。
这些工具对于后续的接线和固定工作都是必不可少的。
二、检查配电箱在开始安装之前，我们需要对配电箱进行检查，确保其外观完好，没有明显的损坏或裂痕。
同时，要核对配电箱的规格和型号，确保其符合我们的需求。
三、断电操作在进行任何与电路有关的工作时，我们都必须遵循安全准则。
这意味着在开始接线或安装之前，必须确保电源已经完全切断。
这是为了防止电击等意外事故的发生。
四、电缆引入和固定接下来，我们需要将电缆引入配电箱，并将其固定好。
在这个过程中，需要特别注意电缆的剥线长度，一般要求为1.5厘米左右。
过长或过短都可能导致接触不良或其他问题。
固定电缆时，要确保其稳固，不可松动。
五、电缆排序和标记在引入电缆之后，我们需要根据电路图对电缆进行排序，并标记清楚。
这样做的目的是为了后续的接线工作更加方便和准确。
同时，标记要清晰、准确，以便于我们了解每根电缆的作用。
六、开始接线现在，我们可以开始进行接线工作了。
在这个过程中，需要遵循电路图和相关规范，确保每根电缆都正确连接到相应的端子上。
同时，要注意接线的美观性和紧凑性，不要让线缆过于杂乱。
在接线时，要使用适当的工具，如螺丝刀等，并注意力度，以免损坏电缆或端子。
对于每个接线端，都应该检查是否牢固连接，以确保电气性能的稳定。
七、检查和测试完成接线后，我们需要进行仔细的检查，确保没有任何错误或遗漏。
同时，为了确保配电箱的正常运行，我们还需要进行测试。
测试包括功能测试和安全测试两个方面。
功能测试主要是检查配电箱是否能够正常工作，而安全测试则是检查其是否符合安全标准。
如果在测试过程中发现问题，需要及时处理和解决。
八、整理和清洁最后，我们需要对配电箱进行整理和清洁，以确保其外观整洁、内部整洁。
在这个过程中，可以使用适当的清洁剂和工具，如吸尘器等。
同时，对于一些容易积尘的部位，可以进行适当的防护措施，如使用防尘罩等。

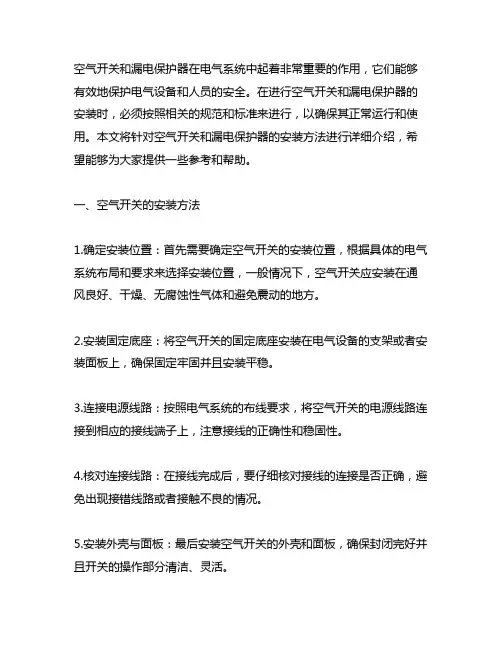

空气开关和漏电保护器在电气系统中起着非常重要的作用，它们能够有效地保护电气设备和人员的安全。
在进行空气开关和漏电保护器的安装时，必须按照相关的规范和标准来进行，以确保其正常运行和使用。
本文将针对空气开关和漏电保护器的安装方法进行详细介绍，希望能够为大家提供一些参考和帮助。
一、空气开关的安装方法1.确定安装位置：首先需要确定空气开关的安装位置，根据具体的电气系统布局和要求来选择安装位置，一般情况下，空气开关应安装在通风良好、干燥、无腐蚀性气体和避免震动的地方。
2.安装固定底座：将空气开关的固定底座安装在电气设备的支架或者安装面板上，确保固定牢固并且安装平稳。
3.连接电源线路：按照电气系统的布线要求，将空气开关的电源线路连接到相应的接线端子上，注意接线的正确性和稳固性。
4.核对连接线路：在接线完成后，要仔细核对接线的连接是否正确，避免出现接错线路或者接触不良的情况。
5.安装外壳与面板：最后安装空气开关的外壳和面板，确保封闭完好并且开关的操作部分清洁、灵活。
6.设置保护参数：根据实际需要对空气开关进行相应的保护参数设置，确保其能够在电气系统中正常工作。
二、漏电保护器的安装方法1.选择安装位置：漏电保护器应安装在电气设备的输入端，一般选择在主配电箱或者分配箱上。
2.接线：按照漏电保护器的接线图和说明书来进行接线，并确保连接正确、牢固。
3.设置灵敏度：漏电保护器一般具有可调节的灵敏度，根据实际需要来设置其灵敏度参数。
4.接地处理：漏电保护器的安装应与接地系统连接良好，并确保接地系统可靠，以提高漏电保护器的使用效果。
5.外壳和安全绝缘：安装完漏电保护器后，要及时安装好外壳，并确保漏电保护器的外壳和绝缘部分完好，以确保其安全使用。
6.测试检查：安装完成后，应进行测试和检查，确保漏电保护器的运行正常，并且要定期进行漏电保护器的测试和检修工作。
通过以上详细介绍，我们了解了空气开关和漏电保护器的安装方法。
希望大家在进行空气开关和漏电保护器的安装时能够按照相关的规范和标准来进行，以确保其安全可靠地运行。
