配电箱如何接线【图文实训】

配电箱接线图详解，简单易学，不怕你学不会配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

至于它的用途嘛：当然是方便停、送电，起到计量和判断停、送电的作用。

下面就简单介绍一下配电箱接线图和配电箱系统图。

（1）配电箱接线图家庭配电箱接线图在进行安装的时候也是必不可少的，小编特地为大家准备了几幅很详细的接线图。

（配电箱接线图一）（配电箱接线图二）我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。

（配电箱系统图）（2）家用配电箱安装方法1. 明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。

对于较小的配电箱，也可在安装处预埋好木砖（按配电箱或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。

2. 暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。

在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住3. 配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。

4. 配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。

这样，在装卸熔芯时不会触电。

瓷插式熔断器应垂直安装。

5. 配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。

照明配电箱内，应分别设置零线（N线）和保护零线（PE线）汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。

6. 导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。

金属壳配电箱外壳必须可靠接地（接零）。

图文详解：家庭配电箱接线图，教你安全快速安装配电箱配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。

下面为大家介绍配电箱接线图及如何安装配电箱。

家用配电箱接线图详解一首先家用配电箱接线的时候，要看清楚家用配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错了的话，就不会产生电源，给人造成误区，其实不管是接正还是接反，因为有漏电开关的作用，都会让零线以及火线有动作的，因为很多零线在漏电开关里面都是连同的，所以开闸之后，断开的没有零线只有火线，所以关于火线以及零线接错这个问题是需要注意的，至于怎么区分两者不要搞错，可以看看漏电开关，上面一般都是有标记的，如果是字母N的话就表示零线了。

小编下面介绍的家用配电箱接线图，就是专门家用安装的接线图。

家用配电箱接线图详解二配电箱应用的范围不同，那么接线的方法就是不同的，家用的家用配电箱接线图算是比较简单的，一般学物理的人都能看懂，如果是建筑或者电厂等地方的家用配电箱接线图，那么就比较具有专业化，不是一般人是看不懂的。

如果安装家用的配电箱，则需要购买进户线，选用四平方米的就差不多了，通过漏电开关中的火线连接到家用的总开关电闸，在通过火线连接到各个房间的开关，因为零线是公用的，分开到每个房间就行了。

是不是很简单呢？家用配电箱接线图详解三在安装家用的配电箱之前，一定要把所涉及的设备买齐全，然后测量家用电路的额定电流以及工作电压是多少，按照家用的电路的电源进行配置一个相近的配电箱，然后再设计一个家用配电箱接线图，通过这个家用配电箱接线图进行施工安装，这样全程的流程走下来，安装也非常方便，有了家用配电箱接线图的指示，会让你事半功倍。

关于电路设备的安装，还是要找专门的师傅进行安装，毕竟电是一个很危险的东西，不能随便触碰的。

家用配电箱接线图详解四按照家用配电箱接线图进行施工安装，这是最后一部的事情，在这个之前，小编说过要好好进行配置配电箱，尽量和家里所用的电路是一样的大小的电流电压，这个就需要让你对配电箱型号以及规格尺寸等方面有所掌握。

【图文】配电柜的安装接线的规范1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

?? 适用条件?? 需要的灭弧距离?? 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：?? 操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

?? 维修容易。

能够较方便地更换元器件及维修连线。

?? 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

?? 保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为7 5W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性?? 保护接地连续性利用有效接线来保证。

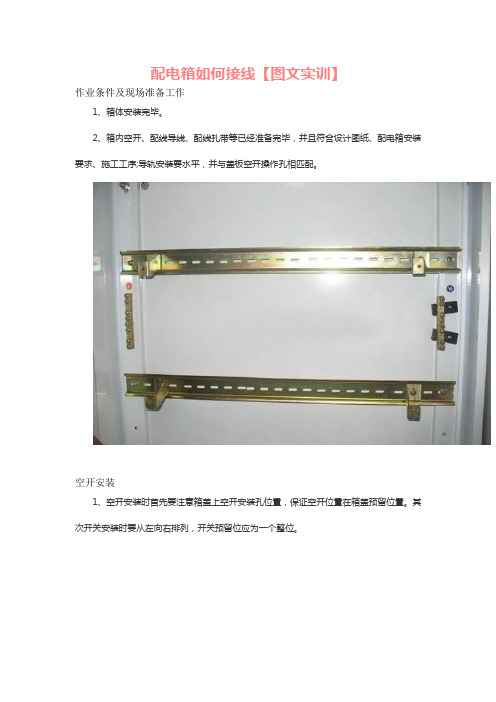

配电箱如何接线【图文实训】作业条件及现场准备工作1、箱体安装完毕。

2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设计图纸、配电箱安装要求、施工工序;导轨安装要水平，并与盖板空开操作孔相匹配。

空开安装1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开位置在箱盖预留位置。

其次开关安装时要从左向右排列，开关预留位应为一个整位。

2、预留位一般放在配电箱右侧。

第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。

导线选择1、零线颜色要采用蓝色。

2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。

3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完后直接边接到零线接线端子上。

第一排零线4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。

5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。

6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

第二排零线配线1、A相线为黄、B相线为绿、C相线为红。

2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。

空开A相配线3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。

4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。

空开B相配线5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。

6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

空开C相配线导线捆扎1、导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀,一般为100mm。

单相三线_三相四线_三相五线接线图说明
1、单相就是220V 电压
2、三相就是380V 电压
3、单相双线----------1根火线1根零线
4、单相三线----------1根火线1根零线+1根地线
5、三相四线----------3根相线1根零线（TN-C系统）
6、三相五线----------3根相线1根零线+1根地线（TN-S系统）
图一：单相三线
图二：三相五线
图三：三相五线制
图四：几种供电方式的区别
图五：五线之间架设模式
图六：漏电保护原理
图七：变压器引入线路
图八：线路黄、绿、红接入开关
图九：开关分断明显点
图十：总漏电开关保护引出相线到多路分路隔离开关模式
图十一：配电箱出线开关黄、绿、红（A、B、C）模式
图十二：配电箱门与箱体可靠连接作保护接零
图十三：分配电箱的分路隔离开关引出模式
图十四：单相开关箱设置模式
图十五：三相开关箱设置模式
图十六：固定式开关箱的中心点与地面要求
图十七：移动式末级开关箱其中心与地面要求
图十八：照明
图十九：动力设备。
