骨架油封的准确装配办法(1)油封在壳体孔的装配办法油封装配对于壳体孔概况光滑度.概况质量尤为主要.在装配时应检讨其内壁有无碎屑.划痕.尘土和锻造砂粒等,应应用专用工装将骨架油封安稳地推入壳体坐座孔内.(2)油封在轴上的装配油封的内径平日小于轴径,形成必定的过盈量,在装配油封时易造成唇部破坏.为防止油封唇部破坏,一般要应用圆锥形轴肩或圆锥工装进行装配.轴上带有螺纹.沟槽.花键时,应用圆锥形轴肩装配无效,而须要用专用的装配对象来呵护油封唇部,即在螺纹.沟槽.花键处套一呵护套,防止油封唇部被轴上的尖角.螺纹.沟槽和花键等毁伤.油封在轴上的装配如图所示.(3)骨架油封的装配程序及装配时的留意事项：1)从油封领取到装配,必须保持干净.油封在装配前不要太早将包装纸撕开,防止杂物附着在油封概况而带入工作中.2)装配前做好机加工检讨程序,油封各部位尺寸是否与轴及腔体尺寸相符.轴与腔体的端面加工要光洁,倒角没有毁伤和毛刺,须干净装配部位.轴和座孔应加工有15度～30度的装配倒角,尤其内到角,不克不及有坡度,建议装配部位采取圆角型倒角.在轴的装入处部分不克不及有毛刺.沙子.铁屑等杂物,防止油封唇口的不测毁伤,腔体内尺寸要与油封的外径及宽度相合适.3)检讨油封的唇口有没有毁伤,变形,弹簧有没有脱落,生锈,防止油封在运输进程中受外力挤压和撞击等影响而破坏其圆度.4)油封有回油线的,要先肯定油封的装配偏向与扭转的关系.5)装配时,应在油封唇口之间适量涂抹添加有二硫化钼的锂基润滑脂等干净油膏,防止轴在刹时启动时,对唇口造成干摩擦现象,影响唇口的过盈量.油封唇部接触部分概况不该有机加工螺纹陈迹.装配时在油封外圈涂上密封胶,用硬纸等把轴上的键槽或台阶部位包裹起来,防止划伤或翻卷油封唇口,或用导向过度套等专用对象将油封向里扭转压进.万万不克不及硬砸硬冲,以防止油封骨架变形后挤断弹簧而掉效.如消失唇口翻边,弹簧脱落和油封歪斜时,必须拆下从新装入.6〕准确应用专用装配对象,呵护唇口不受破坏.即使是稍微划伤也是不许可的,不然轻易引起油封泄露.建议采取油压装备或套筒对象装配,压力不必太大,速度要平均,要慢.7〕当油封装入壳体时,应以平均的压力进行.在压入时油封不克不及竖直着压入内孔,不然会引起油封外园变形.8〕装配时必须留意装配偏向,须要内密封时,装有自紧弹簧的一面（有凹槽的一面）朝向箱体内部而防尘唇向外.。

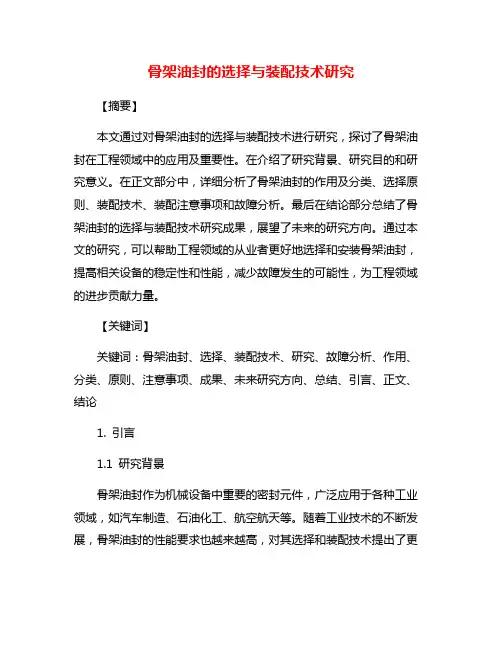

骨架油封的选择与装配技术研究【摘要】本文通过对骨架油封的选择与装配技术进行研究，探讨了骨架油封在工程领域中的应用及重要性。
在介绍了研究背景、研究目的和研究意义。
在正文部分中，详细分析了骨架油封的作用及分类、选择原则、装配技术、装配注意事项和故障分析。
最后在结论部分总结了骨架油封的选择与装配技术研究成果，展望了未来的研究方向。
通过本文的研究，可以帮助工程领域的从业者更好地选择和安装骨架油封，提高相关设备的稳定性和性能，减少故障发生的可能性，为工程领域的进步贡献力量。
【关键词】关键词：骨架油封、选择、装配技术、研究、故障分析、作用、分类、原则、注意事项、成果、未来研究方向、总结、引言、正文、结论1. 引言1.1 研究背景骨架油封作为机械设备中重要的密封元件，广泛应用于各种工业领域，如汽车制造、石油化工、航空航天等。
随着工业技术的不断发展，骨架油封的性能要求也越来越高，对其选择和装配技术提出了更高的要求。
目前关于骨架油封选择与装配技术的研究仍存在一些问题和不足，需要进一步深入探讨和研究。
骨架油封的作用及分类需要更加系统和全面的了解，以便更好地选择合适的骨架油封。
骨架油封的选择原则也需要进一步明确，以避免在实际应用中出现错误选择导致的问题。
骨架油封的装配技术对于密封效果具有至关重要的影响，然而目前关于骨架油封的装配技术研究相对较少。
对骨架油封的装配技术进行深入研究和探讨，具有重要的理论和实际意义。
本文旨在对骨架油封的选择与装配技术进行深入研究，为提高骨架油封的密封性能和可靠性提供理论和技术支持。
1.2 研究目的研究目的是通过对骨架油封的选择与装配技术进行深入研究，探讨如何提高骨架油封的密封性能和使用寿命，进而提高设备运行的可靠性和稳定性。
通过对骨架油封的选择原则、装配技术以及故障分析进行系统研究，旨在为工程技术人员提供可靠的技术指导，使其能够正确选择合适的骨架油封，并掌握正确的装配技术，从而有效预防和解决骨架油封在使用过程中可能出现的故障问题。
01油封表示方法常见的表示方法：油封类型-内径-外径-高度-材料如：TC40*62*12-NBR 表示：双唇内骨架油封，内径40、外经62、厚度12，材料为丁腈橡胶的油封。
02骨架油封的材质丁腈橡胶（NBR）：耐磨、耐油（不能在极性介质中使用）耐温：-40~120℃。
氢化丁腈橡胶（HNBR）：耐磨、耐油、耐老化性、耐温：-40~200℃（比NBR耐温能力强）。
氟胶（FKM）：耐酸碱、耐油（耐一切油）、耐温：-20~300℃（耐油比上两种都要好）。
聚氨酯橡胶（TPU）：耐磨、耐老化性、耐温：-20~250℃（耐老化性能好优异）。
硅橡胶（PMQ）：耐热、耐寒、压缩永久变形小机械强度低、耐温：-60~250℃（耐温性能优异）。
聚四氟乙烯（PTFE）：化学稳定性好、耐酸碱、油等各种介质、耐磨耐高温、机械强度高自润滑性好。
一般来说骨架油封经常用到的材质丁腈橡胶、氟橡胶、硅橡胶，聚四氟乙烯因为有良好的自润滑性好尤其加入青铜后效果更佳，都用于制作挡圈、格莱圈、斯特封等。
03区分骨架油封型号C型骨架油封为内骨架油封可分为SC型、TC型、VC型、KC型、DC型这五种，分别是单唇内骨架油封、双唇内骨架油封、单唇无簧内骨架油封、双唇无簧内骨架油封、双唇双簧内骨架油封。
G型骨架油封是外出有螺纹状，其类型和C型一样，只是在工艺上在外侧修改成有螺纹状，类似于O型圈的作用，即起到加强密封效果的作用，还能起到固定油封不松动。
B型骨架油封是骨架内侧有胶料或者骨架内外都没有胶料，没有胶料会让散热性能更好。
A型骨架油封是装配式油封，结构相对上述三种相对复杂，特点是承压性能更好更优异。
它们都是油封不同形式的称呼，一般用途的油封常见形式如下：04骨架油封的密封原理及应用骨架油封共分三部分：自紧弹簧、密封主体、加强骨架。
骨架油封的密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
密封原理解析：骨架油封的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
一、骨架油封的结构：骨架油封的结构比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
二、密封原理：1．自由状态下，油封唇口内径比轴径小，具有一定的过盈量。
2．安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。
3．工作时，油封唇口在径向压力的作用下，形成0．25～0．5mm宽的密封接触环带。
在润滑油压力的作用下，油液渗入油封刃口与转轴之间形成极薄的一层油膜。
油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月面”防止油液外溢，起到密封作用。
由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
三、造成油封漏油的主要因素油封密封不严是造成漏油的主要因素，当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。
装配方法不当也是造成漏油的重要因素，如密封唇口撕裂、翻卷、自紧弹簧脱落等。
四、油封密封不严而漏油的对策1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。
骨架油封的安装方法及注意事项来自：化工1对1今天要给你们介绍的是骨架油封的安装，油封其实就是指我们常见的密封件，简单地说就是润滑油的密封，它是用来封油脂的机械元件，它将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏，那么就一起来了解一下骨架油封的安装方法及注意事项吧。
骨架油封的安装方法及注意事项：简介骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。
油封的作用一般就是将传动部件中需要润滑的部件与外部环境隔离，不至于让润滑油渗漏。
骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
按结构形式可分单唇骨架油封和双唇骨架油封。
双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。
按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。
按工作条件可分为旋转骨架油封和往返式骨架油封。
用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。
骨架油封的安装方法及注意事项：安装转弹簧的一面朝里(面向油)，有字写规格的的一面朝外。
1、骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。
油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。
骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
按结构形式可分单唇骨架油封和双唇骨架油封。
2、双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。
按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。
按工作条件可分为旋转骨架油封和往返式骨架油封。
用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。
骨架油封的安装方法及注意事项：注意事项油封安装时需要注意确保油封的安装孔槽及设备端面上的残胶、油污、锈渍、毛刺等已清洁干净。
开口油封的安装方向：油封冠部（弹簧槽一侧）朝向密封腔，切勿装反。
=安装油封时要保证剖口处处于轴承上方。
![骨架油封的结构原理装配及注意事项[管理资料]](https://uimg.taocdn.com/35f86ce10342a8956bec0975f46527d3240ca6bf.webp)

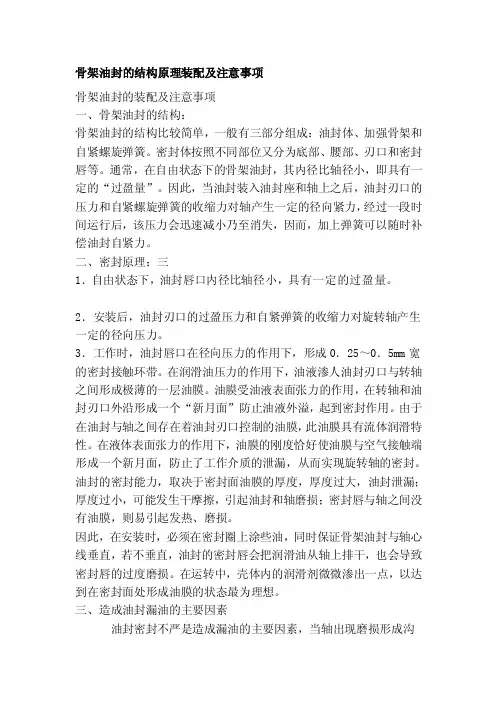

骨架油封的结构原理装配及注意事项骨架油封的装配及注意事项一、骨架油封的结构：骨架油封的结构比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
二、密封原理：三1．自由状态下，油封唇口内径比轴径小，具有一定的过盈量。
2．安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。
3．工作时，油封唇口在径向压力的作用下，形成0．25～0．5mm宽的密封接触环带。
在润滑油压力的作用下，油液渗人油封刃口与转轴之间形成极薄的一层油膜。
油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月面”防止油液外溢，起到密封作用。
由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
三、造成油封漏油的主要因素油封密封不严是造成漏油的主要因素，当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。
装配方法不当也是造成漏油的重要因素，如密封唇口撕裂、翻卷、自紧弹簧脱落等。
解读骨架油封的密封原理及应用骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。
油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。
骨架就好像混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
按结构形式可分单唇骨架油封和双唇骨架油封。
双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。
按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。
按工作条件可分为旋转骨架油封和往还式骨架油封。
用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。
骨架油封结构有三部分构成：油封体、加强骨架和自紧螺旋弹簧。
密封体依照不同部位又分为底部、腰骨架油封构造图部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有肯定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生肯定的径向紧力，经过一段时间运行后，该压力会快速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
密封原理：由于在油封与轴之间存在着油封刃口掌控的油膜，此油膜具有流体润滑特性。
骨架油封的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封本领，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必需在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
骨架油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏，通常用于旋转轴，是一种旋转轴唇密封。
骨架就好像混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
骨架油封的安装要求与漏油故障排除一、骨架油封的结构：骨架油封的结构比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
二、密封原理：1．自由状态下，油封唇口内径比轴径小，具有一定的过盈量。
2．安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。
3．工作时，油封唇口在径向压力的作用下，形成0．25～0．5mm宽的密封接触环带。
在润滑油压力的作用下，油液渗人油封刃口与转轴之间形成极薄的一层油膜。
油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月面”防止油液外溢，起到密封作用。
由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
三、造成油封漏油的主要因素油封密封不严是造成漏油的主要因素，当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。
装配方法不当也是造成漏油的重要因素，如密封唇口撕裂、翻卷、自紧弹簧脱落等。
四、油封密封不严而漏油的对策1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。
骨架油封的原理骨架油封是一种常用的密封装置，广泛应用于各种机械设备中，如汽车、工程机械、农业机械等。
其主要原理是通过密封环与轴之间的摩擦力实现密封效果，防止液体或气体从轴的运动部分泄漏出来。
骨架油封的结构主要由内环、骨架、外环和泄漏油孔组成。
其中内环和外环与轴配合，骨架起到固定和支撑内外环的作用，而泄漏油孔则用于排放不必要的润滑油。
首先，根据骨架油封的设计要求，我们需要将骨架油封安装在轴上。
然后，当轴运动时，由于轴与内环、外环之间的摩擦力，轴与骨架油封之间形成一定的密封间隙。
此时，无论是液体还是气体，都很难穿过密封间隙，从而起到了密封的作用。
其次，为了增加密封效果，骨架油封的外环通常采用弹性材料制成，如橡胶等。
这种弹性材料能够更好地适应轴的运动，减小密封间隙的泄漏。
然后，骨架油封还需要进行适当的润滑。
润滑油首先通过泄漏油孔进入密封间隙，减小摩擦系数，提高密封效果。
其次，在轴运动时，润滑油可以形成一层薄膜，减少摩擦磨损，延长骨架油封的使用寿命。
此外，为了提高骨架油封的密封效果，还需要注意以下几点：1. 选择合适的材料：骨架油封的内环、外环和骨架通常采用金属或橡胶等材料制成，应根据不同的工况选择合适的材料。
2. 控制密封间隙：密封间隙的大小对密封效果有很大影响，应根据轴的运动状态和工作环境合理设置密封间隙。
3. 控制润滑油量：适量的润滑油可以降低摩擦系数，但过多的润滑油会增加泄漏的可能性，应根据实际情况控制润滑油的使用量。
总之，骨架油封通过摩擦力和润滑油的作用实现密封效果，能够防止液体或气体从轴的运动部分泄漏出来。
在实际应用中，需要根据不同的工况选取合适的材料、控制密封间隙和润滑油量，以确保骨架油封的密封效果和使用寿命。
骨架油封的密封原理
骨架油封是一种常用的密封装置，常用于轴和孔之间的密封。
其密封原理如下：
1. 骨架油封由一个金属骨架和一个弹性唇圈组成。
金属骨架通常是一个金属环，用于提供结构支撑和保持封口的形状。
弹性唇圈是由橡胶或其他弹性材料制成的，其内部有一圈或多圈的唇形结构。
2. 当骨架油封安装在轴上时，唇圈的唇形结构与轴表面接触，并形成一个密封间隙。
这个间隙可以阻止液体、气体和其他杂质进入轴孔之间。
3. 在运转时，轴旋转会产生摩擦力，这会使唇圈与轴表面之间形成一个润滑油膜。
润滑油膜可以减小摩擦，降低磨损，并帮助唇圈更好地密封。
4. 同时，骨架油封的弹性唇圈还可以起到密封杂质和液体的作用。
当唇圈与轴表面接触时，由于唇圈的弹性，它可以适应轴的不规则表面，并阻止杂质和液体通过间隙进入轴孔之间。
骨架油封的密封原理是利用金属骨架提供结构支撑，弹性唇圈与轴表面接触形成密封间隙，并通过润滑油膜和唇圈的弹性来阻止杂质和液体进入轴孔之间。
TC骨架油封1. 介绍TC骨架油封是一种常用于工程机械等设备中的密封元件。
它由外轮、内轮、骨架和密封唇等部分组成，主要用于防止液体或气体的泄漏。
由于其结构紧凑、可靠性高、使用寿命长等特点，TC骨架油封在各个行业中广泛应用。
2. 结构和工作原理TC骨架油封的结构由外轮、内轮、骨架和密封唇组成。
其中，外轮和内轮通过弹簧连接，外轮和内轮的工作面上涂有密封唇。
当设备运转时，密封唇与轴或者壳体之间形成一条密封线，防止液体或气体的泄漏。
外轮的作用是防止液体从外部进入到设备内部，而内轮的作用是防止设备内部的液体泄漏到外部。
3. 特点和优势•结构紧凑：TC骨架油封由外轮、内轮、骨架和密封唇等部分组成，结构紧凑，占用空间小。
•可靠性高：TC骨架油封采用了弹簧连接外轮和内轮，能够保持密封唇与轴或壳体之间的接触力，确保密封的可靠性。
•使用寿命长：TC骨架油封采用优质材料制作，具有较好的耐磨性和耐腐蚀性，使用寿命长。
•适应性强：TC骨架油封适用于各种环境和工况，能够承受高温、高压等各种极端条件。
4. 应用领域TC骨架油封广泛应用于以下领域：1.工程机械：如挖掘机、装载机、推土机等。
2.轴承行业：用于轴承的密封。
3.压缩机：包括空气压缩机、气体压缩机等。
4.轴封行业：如泵、阀门等设备的轴封。
5.汽车行业：包括发动机、变速器等部件的密封。
5. 安装和维护5.1 安装前的准备工作•检查油封的型号和规格是否匹配设备要求。
•清洁轴和轴孔，确保没有杂质和污垢。
•检查密封唇是否有损坏或变形。
5.2 安装步骤1.将油封轴孔安装面涂上适当的润滑油，以便于安装。
2.将骨架安装到轴上，确保装配正确。
3.将油封外圈安装到设备的轴孔上，注意不要损坏密封唇。
4.用合适的工具，轻轻敲击油封的外圈，使其均匀地安装到位。
5.安装完成后，检查油封是否安装正确，并且能够自由转动。
5.3 维护和更换•定期检查油封的工作状态，如有损坏或泄漏，及时更换。
•维护时，应清洁油封及轴孔的污垢和润滑油，确保正常使用。
骨架油封的选择与装配技术研究引言骨架油封是工程机械中常见的密封件之一，其作用是防止润滑油和液压油从机械设备的接口处泄漏，保障机械设备的正常运作。
选择合适的骨架油封并正确进行装配是确保机械设备密封性能的关键。
本文将从骨架油封的材料选择、结构设计和装配技术等方面进行研究，为工程机械行业提供相关技术参考。
一、骨架油封的材料选择1. 橡胶材料骨架油封的主要密封材料通常为橡胶材料，如丁腈橡胶、氟橡胶、丙烯橡胶等。
不同的橡胶材料具有不同的特性，因此在选择骨架油封的材料时需要根据工作环境和工作条件进行合理的选择。
丁腈橡胶具有良好的油封性能和耐磨性，适用于一般工况下的密封；氟橡胶具有较好的耐高温性能，适用于高温工作环境下的密封；丙烯橡胶具有较好的抗老化性能，适用于户外环境下的密封。
根据不同的工作环境和工作条件选择合适的橡胶材料对于提高骨架油封的密封性能至关重要。
2. 金属材料骨架油封的骨架通常由金属材料制成，常见的金属材料有弹簧钢、不锈钢等。
骨架的选择应考虑材料的强度和耐磨性，以及其与橡胶材料的粘结性能。
通常情况下，弹簧钢材料具有较好的强度和耐磨性，适用于骨架油封的制造。
二、骨架油封的结构设计1. 双唇结构骨架油封的结构设计对其密封性能具有重要影响，双唇结构是目前应用较为广泛的一种结构设计。
双唇结构的骨架油封具有两个唇部，能够有效地阻止油液和尘埃等杂质进入密封处，提高了密封效果和使用寿命。
2. 外筋加强结构在骨架油封的设计中，外筋加强结构能够有效增强骨架的刚度和稳定性，降低了骨架的变形和磨损，从而提高了骨架油封的使用寿命和密封性能。
三、骨架油封的装配技术1. 装配前的准备工作在进行骨架油封的装配前，首先需要将密封处进行清洁，去除表面的油污和杂质，以保证密封处的平整度和清洁度。
还需要检查密封处的表面是否有划伤和磨损等情况，并对其进行修复。
2. 润滑剂的选择在进行骨架油封的装配时，需要选择合适的润滑剂对骨架和密封处进行润滑，以减小摩擦阻力，提高密封效果。
一、骨架油封的结构和密封原理骨架油封比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
骨架油封的安装方式和方法如图所示，骨架油封的安装方式主要根据使用的主要目的区分：防泄漏，若主要为了把润滑油保持在轴承室内，则油封背面安装向外；防异物，若主要为了防止污物侵入，则油封背面安装向内。
二、轴承不宜加过多润滑脂我们知道润滑脂具有很好的黏附性、耐磨性、耐温性、防锈性和润滑性，能够提高高温抗氧化性，延缓老化，能溶解积碳，防止金属磨屑和油污的结聚，提高机械的耐磨、耐压和耐腐蚀性。
明白了润滑脂在轴承中的运动过程之后，自然就会得出一个结论：轴承中的润滑脂不宜过多。
润滑脂多了不但浪费，而且是有害的。
轴承的转速愈高，危害性愈大。
润滑脂填充量愈多，磨擦转矩愈大。
同样的填充量，密封式轴承的磨擦转矩大于开放式轴承。
润滑脂填充量相当于轴承内部空间容积的60％以后，磨擦转矩不再明显增大。
骨架油封是一种常用的轴封装置，用于在旋转轴和外壳之间提供密封效果，防止液体或润滑油的泄漏和灰尘、污染物的进入。
其密封原理基于以下几个关键要素：
1.结构：骨架油封通常由一个金属骨架和一个弹性密封唇组成。
骨架承受着外部压力，并提供较强的支撑和稳定性，而密封唇则接触轴表面，通过其柔软的材料和弹性来实现密封。
2.摩擦：密封唇与轴表面之间存在着微小的摩擦力。
这种摩擦力可以帮助骨架油封阻挡液体或润滑油的泄漏，并在旋转轴上形成一个润滑膜，减少摩擦和磨损。
3.阻挡：骨架油封的密封唇是弹性的，当轴旋转时，密封唇会与轴表面紧密接触，阻挡外部物质进入密封区域。
4.密封性：骨架油封通过摩擦和阻挡的作用，尽可能地保持轴与外壳之间的密封性，防止液体、润滑油、灰尘、污染物等从密封区域泄漏或进入。
需要注意的是，骨架油封的密封效果受到多种因素的影响，如密封唇材料的选择、润滑油的性质、轴和外壳的精度等。
定期检查和维护骨架油封的状态非常重要，以确保其正常工作并实现有效的密封效果。
骨架油封的装配及注意事项王健一、骨架油封的结构：骨架油封的结构比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
二、密封原理：1．自由状态下，油封唇口内径比轴径小，具有一定的过盈量。
2．安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。
3．工作时，油封唇口在径向压力的作用下，形成0．25～0．5mm 宽的密封接触环带。
在润滑油压力的作用下，油液渗人油封刃口与转轴之间形成极薄的一层油膜。
油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月面”防止油液外溢，起到密封作用。
由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
三、造成油封漏油的主要因素油封密封不严是造成漏油的主要因素，当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。
装配方法不当也是造成漏油的重要因素，如密封唇口撕裂、翻卷、自紧弹簧脱落等。
四、油封密封不严而漏油的对策1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。
骨架油封结构原理及装配注意事项骨架油封的装配及注意事项
一、骨架油封的结构:
骨架油封的结构比较简单，一般有三部分组成:油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
二、密封原理:
1(自由状态下，油封唇口内径比轴径小，具有一定的过盈量。
2(安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。
3(工作时，油封唇口在径向压力的作用下，形成0(25,0(5mm宽的密封接触环带。
在润滑油压力的作用下，油液渗人油封刃口与转轴之间形成极薄的一层油膜。
油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月面”防止油液外溢，起到密封作用。
由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏;厚度过小，可能发生干摩擦，引起油封和轴磨损;密封唇与轴之间没有油膜间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨
损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
三、造成油封漏油的主要因素
油封密封不严是造成漏油的主要因素，当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。
装配方法不当也是造成漏油的重要因素，如密封唇口撕裂、翻卷、自紧弹簧脱落等。
四、油封密封不严而漏油的对策
1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。
2、油封配合座孔的精度不低于H8，表面粗糙度按GB1031-83，Ra不大于
3.2μm且Rmax不大于12.5μm(μ?5)。
3、轴与油封接触部分表面粗糙度按GB1031-83，Ra不大于0.63μm，不小于0.2μm(?7-?9)。
精度为h9。
4、轴的表面硬度应为HRC?35,55，硬度深度不小于0.33mm。
5、轴和座孔应加工有15?,30?的装配倒角。
若设计时没有倒角，也可以在装配时用油光锉刀人工修出装配倒角。
6、油封唇部接触部分表面不应有机加工螺纹痕
油封唇部接触部分表面不应有机加工螺纹痕迹。
7、安装时，若轴径外表面粗糙度低或有锈斑、锈蚀、起毛刺等缺陷，要用细砂布或油石打磨光滑。
8、装配时需要注意安装方向:装有自紧弹簧的一面(即有凹槽的一面)朝向箱体内部，防尘唇向外。
9、装配前在油封唇口或轴径对应位置涂上清洁机油或润滑油脂。
装配时在油封外圈涂上密封胶，用硬纸把轴上的键槽或台阶部位包起来，避免划伤油封唇口或翻卷，用导向过渡套等专用工具将油封向里旋转压进，千万不能硬砸硬冲。
以防油
封变形或挤断弹簧而失效;若出现唇口翻边、弹簧脱落和油封歪斜时必须拆下重新装入。
10、如轴径和轴承磨损严重;油封橡胶老化或弹簧失效等，应及时进行修理和更换相应部件。
11、对不正常发热的部件或总成应及时排除故障;避免机械超速、超负荷运转，以防止油封唇口温度升高、橡胶老化、唇口快速磨损等。
12、要经常检查机油油位，若机油杂质过多，存有合金粉末、金属铁屑时要彻底更换新机油。
所换机油牌子和质量要符合季节的要求。
13、暂时不用的油封，应妥善保管，防止沾上油污、灰尘或太阳曝晒。
14、当轴径磨损成“V”形沟槽，使新的油封唇口与轴接触压力下降不能起封油作用时。
可选用AR一5双组份胶粘剂粘补，既简便可靠又耐磨。
也可以采用油封移位的方法进行弥补。
具体方法是:一般的橡胶油封，可加垫片将油封向前或向后移位，错开轴径上的磨损沟槽。
对于限位骨架油封，可车削骨架前端壳体
2,3mm，再加垫移位。
