S11-M R卷铁芯全密圭寸油浸式配电变压器技术协议书项目名称：112m2烧结机工程630m3高炉工程需方：供方：签订时间：签订地点：目录一、规定事项 (1)二、协议概述 (1)三、技术要求 (3)四、相关事宜 (4)五、双方责任和义务 (5)六、设备的安装和调试 (6)七、验收条款 (6)八、保修、售后服务和人员培训 (6)一、事项零1、本协议依法签定，经双方当事人认可，双方代表签字后，作为合同不可分割的一部份，与商务合同同时生效，具有同等法律效力，任何一方未按本协议履行合同，应承担经济责任。
2、本协议中未尽事宜或因故需要变更，需经双方当事人协商一致后，拟定出补充条款或修改的书面协议，双方代表签字盖章作为合同附件，与合同具有同等法律效力。
3、项目完成后，由双方当事人一起按本协议规定的条款进行验收。
4、本协议内容在执行中发生纠纷，应友好协商解决。
5、本合同执行过程中，如供方提供的设备、资料、图纸、文件等，需方应为供方技术保密。
6、本协议一式三份，供方执一份，需方执两份。
7、需方自供方采购S11-MR系列油浸式变压器就产品内容、规格、技术要求、安装调试、验收、人员培训和售后服务等内容进行了协商，达成本协议。
、协议概述1 、遵守的主要标准供方提供的产品满足本标书规定的技术参数和以下专用标准：GB1094.1-1996《电力变压器》第1 部分总则GB1094.2-1996《电力变压器》第2 部分温升GB1094.3-2003《电力变压器》第3 部分绝缘水平和绝缘试验GB1094.5-2003《电力变压器》第5 部分承受短路的能力GB311.1-1997《高压输变电设备的绝缘配合》GB/T2900.15-1997《电工术语》变压器互感器调压器电抗器GB/T6451-1999《三相油浸式电力变压器技术参数和要求》GB/T15164-1994《油浸式电力变压器负载导则》GB3096-93《城市区域环境噪声标准》GB/T16927.1 〜2-1997《高电压试验技术》JB/T3837-1996《变压器类产品型号编制办法》JB/T10088-1999《6〜220KV 变压器声级》2 、技术参数符合南方电网入网标准。
630KVA欧式箱式变电站技术协议箱式变电站技术协议需方：供方：供方所提供的箱式变电站设备应满足以下要求：1. 提供产品符合下列标准GB17467 《高压/低压预装式变电站》GB1094.1 《电力变压器第一部分总则》GB1094.2 《电力变压器第二部分温升》GB1094.3 《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5 《电力变压器第五部分承受短路的能力》GB/T1408.1 《低压开关设备和控制设备》GB7251.1 《低压开关设备和成套设备第一部分型式试验和部分型式试验成套设备》2.使用条件2.1运行环境**风速为距地面10m高度10min内最大平均值。
*地震应考虑水平加速度和垂直加速度同时作用。
安全系数为1.67，采用正弦、共振、拍波试验法，激振5次，每次5波，间隔2s。
2.2安装环境安装环境无明显污秽、无爆炸性、腐蚀性气体和粉尘3技术要求3.1产品主要技术要求3.2 变压器配置要求（S13型）选用的变压器必须是由国家权威机构鉴定并通过型式试验的产品，变压器技术技术参数满足且优于下表数据*3.3 箱变高低压侧元件配置详见报价明细表。
注：箱变主要元件严格按表内配置设置，对于未列入表中的辅件，我方完善补充。
4箱变其他元件4.1箱体外壳：4.1.1箱变采用非金属环保型外壳，外型尺寸小巧，美观大方，寿命超过20年，防护等级IP33。
4.1.2外壳应能牢固地接地并能承受运行中出现的正常和瞬时压力。
接地端子最小截面不得小于48mm2，厚度不小于4mm。
4.1.3箱体能防尘、防潮、耐腐蚀，适合各种恶劣环境，在顶盖加装有斜坡的铝板,让凝露水流出不致于损害变压器内的元器件.4.1.4箱体底部有电缆进出口，有固定电缆的支架，侧面有通风孔，有防小动物及其它固体异物（直径大于2.5mm）进入措施。
能安装50mm2-185mm2的电缆。
4.1.5箱体结构紧凑合理，能保证运行和人员的安全，且便于维护、检查、监视、检修和检验。
200KVA欧式箱式变电站技术协议箱式变电站技术协议需方：供方：供方所提供的箱式变电站设备应满足以下要求：1. 提供产品符合下列标准GB17467 《高压/低压预装式变电站》GB1094.1 《电力变压器第一部分总则》GB1094.2 《电力变压器第二部分温升》GB1094.3 《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5 《电力变压器第五部分承受短路的能力》GB/T1408.1 《低压开关设备和控制设备》GB7251.1 《低压开关设备和成套设备第一部分型式试验和部分型式试验成套设备》2.使用条件2.1运行环境**风速为距地面10m高度10min内最大平均值。
*地震应考虑水平加速度和垂直加速度同时作用。
安全系数为1.67，采用正弦、共振、拍波试验法，激振5次，每次5波，间隔2s。
2.2安装环境安装环境无明显污秽、无爆炸性、腐蚀性气体和粉尘3技术要求3.1产品主要技术要求3.2 变压器配置要求（S13型）选用的变压器必须是由国家权威机构鉴定并通过型式试验的产品，变压器技术技术参数满足且优于下表数据*3.3 箱变高低压侧元件配置详见报价明细表。
注：箱变主要元件严格按表内配置设置，对于未列入表中的辅件，我方完善补充。
4箱变其他元件4.1箱体外壳：4.1.1箱变采用非金属环保型外壳，外型尺寸小巧，美观大方，寿命超过20年，防护等级IP33。
4.1.2外壳应能牢固地接地并能承受运行中出现的正常和瞬时压力。
接地端子最小截面不得小于48mm2，厚度不小于4mm。
4.1.3箱体能防尘、防潮、耐腐蚀，适合各种恶劣环境，在顶盖加装有斜坡的铝板,让凝露水流出不致于损害变压器内的元器件.4.1.4箱体底部有电缆进出口，有固定电缆的支架，侧面有通风孔，有防小动物及其它固体异物（直径大于2.5mm）进入措施。
能安装50mm2-185mm2的电缆。
4.1.5箱体结构紧凑合理，能保证运行和人员的安全，且便于维护、检查、监视、检修和检验。
10kV油浸式变压器技术规范书2016年06月目录1总则02工作范围02。
1 范围和界限02.2 服务范围03应遵循的主要标准14 ★使用条件24.1 正常使用条件24.2 特殊使用条件35★技术要求35.1 基本参数35.2设计与结构要求45。
3专业接口要求96★试验101.1 出厂试验101。
2 型式试验101.3 现场交接试验107 产品对环境的影响118 企业VI标识119 技术文件要求1110 监造、包装、运输、安装及质量保证1210.1监造1210。
2包装1210.3运输1210。
4安装指导1310。
5★质量保证1311 ★设备技术参数和性能要求响应表1312 备品备件及专用工具1412。
1必备的备品备件、专用工具和仪器仪表14 12。
2 推荐的备品备件、专用工具和仪器仪表1413 ★主要元器件来源1514 LCC数据文件1515 ★技术差异表1516 投标方需说明的其他问题161总则1。
1 本招标技术文件适用于中国南方电网有限责任公司电网建设工程项目采购的10kV油浸式变压器（不含S（B)H15型）,它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定,但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求.如有异议,不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 本招标技术文件经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

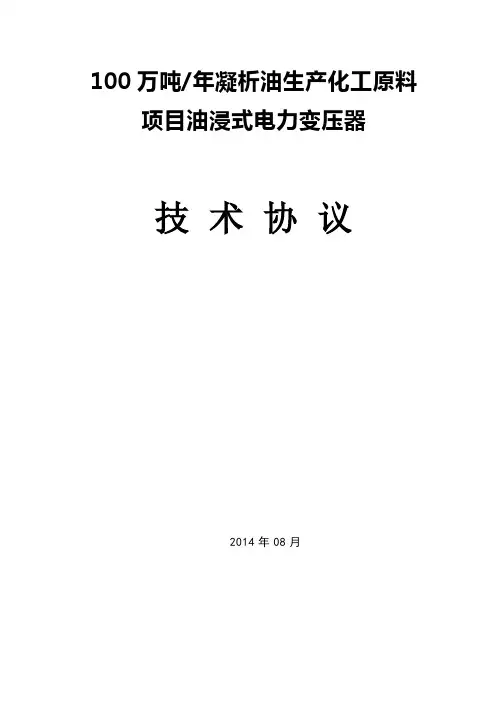

100万吨/年凝析油生产化工原料项目油浸式电力变压器技术协议2014年08月1．执行的标准、规范本项目将参照以下标准、规范的最新在用版本进行设计、设备材料生产、检验、验收、工程安装、调试和验收等。
GB/T6451-2008《油浸式电力变压器技术参数和要求》GB311.1-2012《绝缘配合第1部分定义、原则和规则》GB/T15164《油浸式电力变压器负载导则》GB5273《变压、高压电器和套管的接线端子》GB2536-2011《变压器油》GB1094.1-1996《电力变压器第1部分总则》GB1094.2-1996《电力变压器第2部分温升》GB1094.3-2003《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》GB1094.4-2005《电力变压器第10.1部分声级测定应用导则》GB1094.101-2008《电力变压器第4部分电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB1094.5-2008《电力变压器第5部分承受短路的能力》GB/T7595-2008《运行中变压器油质量》GB7449《电力变压器和电抗器等雷电冲击试验和操作冲击试验导则》GB7328《变压器和电抗器的声级测定》GB/T13499-2002《电力变压器应用导则》JB/T501-2006《电力变压器试验导则》以上所列标准并非全部标准，它仅指出了主要标准。
规定所列标准、规范如与卖方所执行的标准不一致时，应按较高标准要求执行，而不能限于上述所列的版本号或年号，且卖方应充分描述本技术规定与相关标准的不同点。
2．使用环境2.1周围环境空气温度最高温度：40 ℃最低温度：20 ℃2.2 海拔高度<1000m2.3 最大风速24.3m/s2.4 环境相对湿度（在25℃时）平均值：65%2.5 地震烈度8级3．供货范围表1变压器型号及数量4．主要性能及参数4.1 系统概况系统标称电压：10kV , 0.38kV系统最高电压：12kV，0.42kV系统额定频率：50Hz系统中性点接地方式: 6kV为不接地系统或消弧线圈接地，0.38kV为中性点直接接地系统。
变压器技术协议二0一二年七月技术协议针对S11- 2000(33±5%/0.38-0.416)变压器甲、乙双方协商达成如下协议：一、适用范围本技术条件规定了变压器的技术条件和技术要求，作为向厂家定货和该变压器验收的技术依据。
二、标准GB1094.1-1996《电力变压器第一部分总则》GB1094.2-1996《电力变压器第二部分温升》GB1094.3-85《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5-85《电力变压器承受短路能力》GB311.1-1997《高压输变电设备的绝缘配合》GB311.7-88《高压输变电设备的绝缘配合使用导则》GB10273-88《电力变压器绝缘水平和绝缘试验外绝缘的空气间隔》GB/T6451-2008《三相油浸式电力变压器技术参数及要求》GB4109-88《高压套管技术条件》GB/T15164-94《油浸式电力变压器负载导则》三、技术要求：1、设备名称：变压器2、主要技术条件：（一）使用环境条件：（1）海拔高度：不超过1000米。
（2）环境温度：最高气温：+40℃最低气温：-25℃（3）相对湿温：≤90%（25℃）（4）抗震热度不超过8度（5）最大风度：∠35m/s（6）最大结冰度：10mm（7）安装位置：户外（二）使用技术条件：1、油浸变压器性能参数表四、主要外购件1、硅钢片：武汉钢铁公司铁公司2、分接开关：三门腾龙开关厂，调压级数：5级，开关应动作灵活，指示位置正确。
3、变压器油：国产25#变压器油4、温度显示装置：按GB4651.2-1995要求，装设WTZ-288温度表。
五、有关工艺要求：1、法兰盘密封垫的接触面应进行加工，并有一面带槽，槽深不宜超过密封垫厚度的1/2。
2、变压器线圈绕得紧密，换位处加强绝缘包扎应正确。
3、不浸漆的绕线首、未端最少有四段绕组用布带加强机械强度，应有横向的包扎，防止绕组松散和回弹。
4、瓦斯断电器在设计时，应考虑工作人员在带电采气时的人身安全和便于采气，应保证其小活门不渗油。
10kV油浸式配电变压器技术协议规范书1适用范围本技术协议适用于工程项目。
2规范性应用文件除本技术规范书特殊规定外，投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。
如果这些标准内容有矛盾时，应按技术要求最高的条款执行或按双方商定的标准执行。
如果投标方选用本技术规范书规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在投标方已证明替换标准相当或优于技术规范书规定的标准，并从招标方处获得书面的认可才能使用。
提交供审查的标准应为中文版本。
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
供方提供的产品应遵循以下标准：GB/T 507 绝缘油击穿电压测定法GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定GB/T 531 橡胶袖珍硬度计压入硬度试验方法GB 1094.1 电力变压器第1部分总则GB 1094.2 电力变压器第2部分液浸式变压器的温升GB 1094.3 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4 电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分承受短路的能力GB/T 1094.7 电力变压器第7部分油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB/T 2314 电力金具通用技术条件GB/T 2317.1 电力金具试验方法第1部分：机械试验GB/T 2317.3 电力金具试验方法第3部分：热循环试验GB/T 2521 冷轧取向和无取向电工钢带（片）GB/T 2522 电工钢片（带）表面绝缘电阻、涂层附着性测试方法GB 2536 变压器油GB/T 2900.15 电工术语变压器、互感器、调压器和电抗器GB/T 3048.2 电线电缆电性能试验方法第2部分：金属材料电阻率试验GB 3096 声环境质量标准GB/T 3655 用爱泼斯坦方圈测量电工钢片（带）磁性能的方法GB/T 3953 电工圆铜线GB/T 3955 电工圆铝线GB 5273 变压器、高压电器和套管的接线端子GB/T 5584.2 电工用铜、铝及其合金扁线第2部分铜扁线GB/T 5584.3 电工用铜、铝及其合金扁线第3部分：扁铝线GB/T 5585.1 电工用铜、铝及其合金母线第1部分：铜和铜合金母线GB/T 5585.2 电工用铜、铝及其合金母线第2部分：铝和铝合金母线GB/T 5654 液体绝缘材料相对电容率、介质损耗因数和直流电阻的测量GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7595 运行中变压器油质量标准GB 7600 运行中变压器油水分含量测定法（库仑法）GB/T 7601 运行中变压器油、汽轮机油水分测定法（气相色谱法）GB/T 7759 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定GB/T 7764 橡胶鉴定红外光谱法GB/T 11021 电气绝缘耐热性分级GB 20052 三相配电变压器能效限定值及节能评价值GB/T 22086 铝及铝合金弧焊推荐工艺GB/T 25438 三相油浸式立体卷铁心配电变压器技术参数和要求GB 25446 油浸式非晶合金铁心配电变压器技术参数和要求GB 50150 电气装置安装工程电气设备交接试验标准DL 586 电力设备用户监造技术导则JB/T 501 电力变压器试验导则JB/T 3837 变压器类产品型号编制方法JB/T 8448.1 变压器类产品用密封制品技术条件第1部分：橡胶密封制品JB/T 10088 6kV～500 kV级电力变压器声级JB/T 10317 单相油浸式配电变压器技术参数和要求JB/T 10318 油浸式非晶合金铁心配电变压器技术参数和要求JB/T 10319 变压器用波纹油箱Q/CSG 114002 电力设备预防性试验规程Q/CSG 11111001 配电变压器能效标准及技术经济评价导则Q/CSG1203004.3 20kV 及以下电网装备技术导则3环境条件1)安装地点：户外/户内2)海拔不超过1000m3)环境温度不高于＋40℃，不低于-15℃4)最大风速不超过34 m/s（相当于风压700Pa）5)污秽等级：Ⅳ级公称爬电比距值≥31mm/kV6)地震烈度7度4主要技术参数1)变压器类型:油浸式配电变压器2)变压器型号:S11、S12、S13型3)相数: 三相4)额定频率: 50HZ5)额定容量:30～2500kV A6)额定电压：(高压绕组/低压绕组): 10/0.4kV7)最高电压(U M) (高压绕组/低压绕组): 11/0.4kV8)调压方式:无载调压，±5% (±2×2.5%)9)连接组别：Dyn11或Yyn010)冷却方式:油浸自冷11)绝缘条件: 变压器的每一绕阻的绝缘水平和试验电压见下表。
500KVA欧式箱式变电站技术协议箱式变电站技术协议需方：供方：供方所提供的箱式变电站设备应满足以下要求：1. 提供产品符合下列标准GB17467 《高压/低压预装式变电站》GB1094.1 《电力变压器第一部分总则》GB1094.2 《电力变压器第二部分温升》GB1094.3 《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5 《电力变压器第五部分承受短路的能力》GB/T1408.1 《低压开关设备和控制设备》GB7251.1 《低压开关设备和成套设备第一部分型式试验和部分型式试验成套设备》2.使用条件2.1运行环境**风速为距地面10m高度10min内最大平均值。
*地震应考虑水平加速度和垂直加速度同时作用。
安全系数为1.67，采用正弦、共振、拍波试验法，激振5次，每次5波，间隔2s。
2.2安装环境安装环境无明显污秽、无爆炸性、腐蚀性气体和粉尘3技术要求3.1产品主要技术要求3.2 变压器配置要求（S13型）选用的变压器必须是由国家权威机构鉴定并通过型式试验的产品，变压器技术技术参数满足且优于下表数据*3.3 箱变高低压侧元件配置详见报价明细表。
注：箱变主要元件严格按表内配置设置，对于未列入表中的辅件，我方完善补充。
4箱变其他元件4.1箱体外壳：4.1.1箱变采用非金属环保型外壳，外型尺寸小巧，美观大方，寿命超过20年，防护等级IP33。
4.1.2外壳应能牢固地接地并能承受运行中出现的正常和瞬时压力。
接地端子最小截面不得小于48mm2，厚度不小于4mm。
4.1.3箱体能防尘、防潮、耐腐蚀，适合各种恶劣环境，在顶盖加装有斜坡的铝板,让凝露水流出不致于损害变压器内的元器件.4.1.4箱体底部有电缆进出口，有固定电缆的支架，侧面有通风孔，有防小动物及其它固体异物（直径大于2.5mm）进入措施。
能安装50mm2-185mm2的电缆。
4.1.5箱体结构紧凑合理，能保证运行和人员的安全，且便于维护、检查、监视、检修和检验。

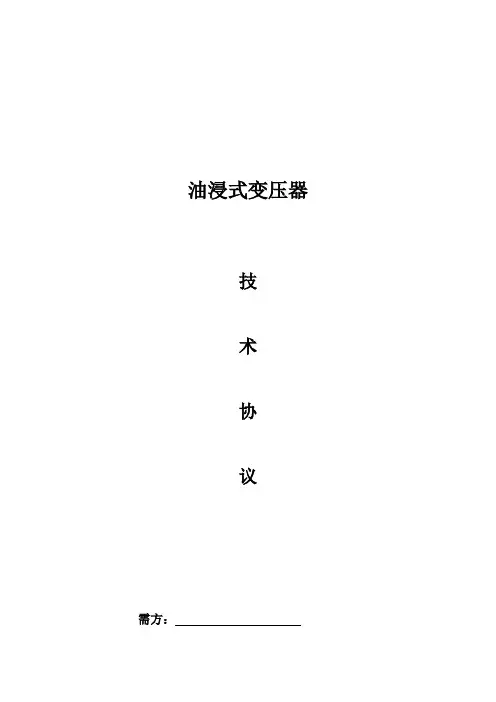

油浸式变压器技术协议需方：供方：1、总则1.1本规范书适用于10KV油浸式变压器；1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，我方提供符合本规范书和有关标准的功能完整、性能优良的产品；1.3 本技术规范书所使用的标准如遇与我方设备制造所执行的标准不一致时，按较高标准执行；1.4 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力；1.5 本设备技术规范书未尽事宜，由供、需双方协商确定。
2、标准规范以下标准的最新版本作为技术执行标准：GB1064.1-1996 《电力变压器》第一部分总则GB1094.2-1996 《电力变压器》第二部分温升GB1094.3-2003 《电力变压器》第三部分绝缘水平和绝缘试验GB1094.5-2003 《电力变压器》第五部分承受短路的能力GB2900.15-1997 《电工术语变压器互感器电抗器调压器》GB4208-93 《外壳防护等级》GB4109-88 《高压套管技术条件》GB6582/T-93 《高压电力设备外绝缘污秽等级》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB/T2461-1992 《发电厂和变电所自用三相变压器技术参数和要求》GB10237-88 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB/T13499-92 《电力变压器试验导则》GB/T19001-94 《质量体系、设计开发生产安装和服务的质量保证模式》GB/T15164-94 《油浸式电力变压器负载导则》JB/T 10088-2004 《6kV～500kV级电力变压器声级》JB/T56011-1992 《油浸式电力变压器产品质量分等》JB/T3837-1991 《变压器产品型号编制办法》JB/501-91 《电力变压器试验导则》IEC76-1993 《电力变压器》3、使用条件3.1 周围空气温度最高温度： +40℃最热月平均温度: +30℃最高年平均月温度: +20℃最低温度： -25℃（适用于户外式变压器）最低温度： -5℃（适用于户内式变压器）3.2 海拔高度：≤1000m3.3 最大风速： 35m/s3.4 地震烈度： 8级水平加速度： 0.25g垂直加速度： 0.125g3.5 环境湿度: 周围空气的相对湿度应低于93%。
4、技术要求4.1型式：三相油浸自冷双绕组无励磁调压铜线圈降压变压器4.2规格型号及参数：4.2.1型号： S11-315/10/0.4kV4.2.2额定容量： 315 kVA4.2.3额定电压：高压 10kV低压 0.4kV4.2.4最高电压：高压绕组 12kV4.2.5高压分接范围：±5％4.2.6相数：三相4.2.7频率： 50Hz4.2.8阻抗电压： Uk=4％4.2.9连接组标号： Y，yn04.2.10噪音水平：≤55dB4.2.11空载损耗： 0.48 kW4.2.12负载损耗： 3.83 kW4.2.13中性点接地方式： 10kV侧不接地，0.4kV侧直接接地4.2.14冷却方式 : ONAN4.2.15变压器油: 25#油4.2.16绝缘等级: A级4.2.17变压器相序：面对变压器高压侧，从左到右高压侧相序为A、B、C，低压侧相序为n、a、b、c。
4.2.18过载能力变压器过载能力符合GB/T15164-94规定。
4.2.19承受短路能力变压器承受短路能力符合GB1094.5规定。
4.2.20 变压器铁芯和较大金属结构零件通过油箱可靠接地。
铁芯及器身采用可靠的夹紧和防松动紧固措施，确保产品在运输过程中不发生位移，安装前无需吊芯检查。
4.2.21 变压器外表面进行防腐处理。
五、结构要求及附件5.1 高低压电缆室应预留足够空间满足电缆的连接及安装，预留空间应考虑电缆头摆放位置对空间的要求。
5.2 箱体有足够的机械强度和刚度，在起吊、运输和安装时不会变形或损坏；外壳钢板厚度2.0mm。
5.3 箱体骨架为焊接式，高压室、低压室和变压器室按照目字型布置。
5.4 箱变门要防风型铰链，箱体上所有的门向外开，开启角度都大于90°，并设有定位装置。
门都有密封措施，装有门封条，具有缓冲功能，并装有把手、暗闩和能防雨、防堵、防锈和不易被破坏，侵害的专用锁。
门的设计尺寸与所装的设备尺寸相配合。
箱体为全密封防盗结构，采用隐蔽式高强度螺栓及耐油腈橡胶垫圈密封箱盖,整个箱体无外露可拆卸的螺栓。
5.5 箱体和箱柜的内外表面平整、光洁，无锈蚀、涂层脱落和磕碰损伤现象，涂料层牢固均匀，无明显色差反光，可以保证30年不褪色，不脱落，漆膜厚度大于40μm。
箱体的基座可以高出地面200～600mm。
5.6 箱体设有足够的自然通风口和隔热措施，以保证在正常环境温度下运行时，所有的电器设备的温度不超过其最高允许温升。
5.7 箱体顶盖的倾斜度大于3°，并装设有防雨的密封盖板和防雨檐。
5.8 箱体基座和所有外露金属件均进行防锈处理，并喷涂耐久的防护层。
金属构件也进行防锈处理和喷涂有防护层。
箱体内有驱潮装置，避免内部元件发生凝露。
5.9 箱体有可靠的密封性能，门、窗和通风口都设有防尘、防小动物进入和防渗、漏雨水措施。
箱体的内壁和隔板为高防腐的金属材料，其色彩与内部电器设备颜色协调。
5.10 低压室在门打开时导电体不能裸露，要加装防护板。
5.11铭牌铭牌采用优质不锈钢，位于低压舱外门，铭牌应包括以下内容：变压器型号、变比、阻抗、过载温升曲线、空载电流、负载损耗、箱变总重等。
5.12 变压器器身结构○1、绕组采用优质铜导线。
○2、铁芯选用优质硅钢片。
○3、线圈按轴向位置在顶部和底部夹紧，以防止在短路情况下产生偏移。
○4、变压器铁芯用支架支撑和卡牢保持不动，使铁芯的机械应力达到最小程度。
○5、低压母线的连接牢固可靠。
○6、高低压引线做好包扎和固定，保障抗短路能力。
5.13 高低压接线铜排高低压接线铜排应按国标要求排序并在醒目位置贴上每相标签。
5.14箱式变电站装在底座上，无外露的螺丝或其他可拆卸的紧固装置。
仓位门可挂锁，仓位设计采用防水结构，以免高、低压舱内进水受潮和损坏。
5.15各种安装梁（板）为镀锌件。
高低压室内电器元件的安装布局应合理，便于维修及更换，并保证接地系统的可靠性。
5.16 高压舱与低压舱应分开，内部用标准件均应采用镀锌件。
高压舱、低压舱应当配置出线电缆支架，进出线按孔径配置相应护线套。
5.17 低压舱设内单门，门的密封应良好，开启灵活。
门内侧焊接地螺栓M8（镀锌件），门上配置二次元件指示灯等。
5.18 外壳应具有防雨雪、防风沙、防腐蚀等性能，整体机械强度起吊不变形，并经工艺处理后具有防锈蚀性能。
5.19 箱式变压器外壳颜色为企业自行确定，生产前须经过业主确认。
5.20 箱体不带操作走廊。
箱壳门应向外开，开启角度应大于90°，并设定位装置。
箱式变应有把手、暗闩和锁，暗闩和锁应防锈。
箱式变电站的门锁采用嵌入式通用开启门锁，并具有防堵塞、防盗等性能，门的密封应良好，开启灵活。
提供的所有箱变的锁应具备通用钥匙。
5.21 箱式变压器的噪音水平不应大于规定的变压器噪音水平。
5.22 接地箱体内部设一根通长截面为50×5mm的接地铜排，壳体内所有需要接地的设备及外壳均与铜排可靠连接，并在高低压室的四角留出与室外接地线相连的接线孔及敲落孔。
门及在正常运行条件下可抽出部分应保证在打开或隔离位置时仍可靠接地。
5.23 高压室内门加装电磁锁，当10KV侧带电时高压室门不能打开。
5.24 箱式变进出线方式10kV及低压侧进出线皆为电缆，进出线均位于箱变底部。
低压侧进线为电缆进线位于箱变底部，3回电缆进线，每回进线接9根型号为YJV-1kV 1×185mm2。
或者为3根电缆进线，电缆截面为3×240mm2。
5.25 箱变高压侧与光伏板区域集电线路有明显可见分合标识（负荷开关分合指示），在1台箱变内变压器故障时，可在本条集电线路不停电情况下，打开高压负荷开关检修变压器。
在集电线路不停电情况更换高压熔断器。
6、质量保证及试验6.1 质量保证6.1.1 订购的新型产品除应满足本规范外，卖方还应提供该产品的型式试验报告。
6.1.2 卖方应保证制造过程中的所有工艺、材料、试验等（包括卖方的外购件在内）均应符合本规范的规定。
6.1.3 附属及配套设备必须满足本规范的有关规定及厂标和行业标准的要求，并提供试验报告和产品合格证。
6.1.4 卖方应有遵守本规范中各条款和工作项目的ISO6001GB／T16001质量保证体系，该质量保证体系已经通过国家认证和正常运转。
6.1.5 质保期1年，使用期30年。
6.2 试验型式试验及出厂试验按照 DL/T 537-2002 《高压/低压预装箱式变电站选用导则》及有关国家标准规定执行。
箱变必须有同等电压及容量的型式试验报告。
在签定技术协议时要提供原件。
6.2.1 出厂试验（例行试验）6.2.1.1 一般检查外观整洁、无锈蚀、无损伤、附件齐全。
6.2.1.2 测量高压回路电阻高压回路电阻测量用电阻法或直流电压法。
测量每个回路的每相直流电阻，应按GB763-74《交流高压电器在长期工作时的发热》中有关规定进行。
各回路的电阻值应在相应规定范围之内。
6.2.1.3 绝缘试验变压器1min工频耐压试验值如下：10kV侧工频试验电压： 35kV0.3kV侧工频试验电压: 5kV具体试验方法参照GB311.11667《高压输变电设备绝缘配合》。
6.2.1.4 机械操作试验箱式变电站的各种开关设备及其操作机构，在规定操作动力下，其机械特性应符合各自技术条件。
合闸、分闸各5次，应无异常情况发生。
具体试验方法参照GB 3306-86《高压开关设备在常温下的机械试验》有关规定。
6.2.2 型式试验6.2.2.1 发热试验在电场最高环境温度下，保证变压器能在自然通风下满负荷连续运行。
即在允许最高环境温度下，变压器的温升稳定值不超过规定的温升限值。
6.2.2.2 动、热稳定试验对箱式变电站高压主回路进行动、热稳定试验（熔断器除外）的方法参照GB2706《交流高压电器动、热稳定试验方法》；对低压主回路动、热稳定试验时，按20kA有效值进行。
6.2.2.3 防雨试验对箱式变电站整体进行淋雨试验。
试验后，箱体内导电体、绝缘等部分应没有进水痕迹。
具体试验方法参照JB/DQ2080《高压开关设备防雨试验方法》有关规定进行。
6.2.2.4 雷电冲击试验参照GB311.1-1997《高压输变电设备绝缘配合》有关规定进行。
6.2.2.5 机械试验箱式变电站主回路中的开关设备，在规定的操作动力下其机械特性、机械操作应符合各自标准中的要求。
