1、2500KVA的变压器高低压侧电流计算,低压侧配断路器大小;高压侧：2500/101.732=144.3A 低压侧2500/1.7320.4=3608.5A,低压侧开关容量稍大于低压侧电流,所以选择4000A2、什么叫正弦交流电为什么目前普遍应用正弦交流电正弦交流电是指电路中电流、电压及电势的大小和方向都随时间按正弦函数规律变化,这种随时间做周期性变化的电流称为交变电流,简称交流;3、为什么目前普遍应用正弦交流电交流电可以通过变压器变换电压,在远距离输电时,通过升高电压以减少线路损耗,获得最佳经济效果;而当使用时,又可以通过降压变压器把高压变为低压,这即有利于安全,又能降你对设备的绝缘要求;此外交流电动机与直流电动机比较,则具有造价低廉、维护简便等优点,所以交流电获得了广泛地应用;3、怎么选择电动机;选择合适的电压类型以对应电源电压2选择合适的容量,转速及不能过大也不宜过小,过小容易过载出现频繁跳闸,太大浪费能源;3安装位置和安装环境;4、测量电容器时应注意哪些事项①、用万用表测量时,应根据电容器和额定电压选择适当的档位;例如：电力设备中常用的电容器,一般电压较低只有几伏到几千伏,若用万用表 R × 10K 档测量,由于表内电池电压为 15~22.5 伏,很可能使电容击穿,故应选用 R × 1K 档测量；②、对于刚从线路上拆下来的电容器,一定要在测量前对电容器进行放电,以防电容器中的残存电椅向仪表放电,使仪表损坏；③、对于工作电压较高,容量较大的电容器,应对电容器进行足够的放电,放电时操作人员应的防护措施,以防发生触电事故;5、2500KVA的变压器能不能带负载为2500KW;可以带负载多少;不能,需要考虑功率因数,假定功率因数为1可以带2500KW的设备,但是一般都0.8左右,经过无功补偿后,功率因数可以提高到0.9到0.95,所以2500KVA的变压器可以2250KW到2375KW;6、常用的时间继电器有几种电动式电子式空气阻尼式电磁式7、变压器的分接头起到什么作用;电网电压一般不稳定,忽高忽地还有变压器距离主线的距离造成电网电压高或者低,我们就可以用变压器的分接头来简单的改变变压器的一二次线圈匝数,相应的调整进线匝数来稳定二次侧电压;8、变压器的异常声音又那些,内部接触不良或者短路放电、过负荷油温过高、大负荷设备启动、接线端子松动、线圈接地故障、铁磁谐振9、电动机正反转主控制回路;10、主轴电机油泵电机顺序启动,手动先启油泵再启主轴电机,只要控制回路;11、主轴电机油泵电机顺序启动,自动启动油泵后20S后启动主轴电机,只要控制回路;12、为4KW电动机选择合适的断路器接触器热继电整定电流和动力线;4KW电机一般为8个电流,可选择4×4线比较安全,整定电流可选9.6A断路器可选16A接触器也选择16A13、简要分析家庭线路布线;进户线为6-10平方63A空开,厨房浴室客厅尽量单独各放一路4平方线专线并加装空开20A,考虑浴室浴霸2-4KW,厨房2-4KW插座线,客厅柜式空调,其他插座留选择2.5平方线16A 空开,照明选择1.5平方单芯线10A空开;一个房间至少两个插座;15、分析线经选择口诀,10下五百上2;25、35四三界,70、95两倍半,铜线升级算;10一下导线每平方5个电流,一百平方上的每平方2个电流;25线4倍电流35三倍电流,70、95两倍半;以上都是铝线载流量,铜线按铝线大一线号算;16、变压器并联条件连接组别相同,变压比相同,阻抗相同,容量比不超过3比117、电工作业十不准;１．非持证电工不准装接电气设备;２．任何人不准玩弄电气设备和开关;３．破损的电气设备应及时调换,不准使用绝缘损坏的电气设备;４．不准利用电热和灯泡取暖;５．设备检修切断电源时,任何人不准启动挂有警告牌的电气设备,或合上拔去的熔断器;６．不准用水冲洗揩擦电气设备;７．熔断丝熔断时,不准调换容量不符的熔丝;８．不办任何手续,不准在埋有电缆的地方进行打桩和动土;９．发现有人触电,应立即切断电源进行抢救,按未脱离电源前不准直接接触触电者;１０．雷雨天气,不准接近避雷器和避雷针18、电动机星三角启动主控制回路图;19、电动机试车步骤;检查控制回路有无问题,保险是否完好,没有送电之前摇测电机绝缘,现场盘车看有无卡住或者异响,点动试车看与负载方向是否相同,点动无异常空载运行一段时间,观察温升声音电流大小;20.为什么要加装无功补偿设施;电力设备运行时,由于根据电气设备的分为电热、电感及电容型之分,其运行时的总电能为有功和无功这两部分组成,而有功部分是我们平时设备由电能转化为形式的能量这部分,而无功部分则是用电设备消耗电网中的电能转化为热能的这部分,由于一般电气使用电动机为主,其主要反映为电感设备,功率因数多为0.8左右, 一般电业规定功率因数为低压--0.85以上,这样我们就必须要加装无功补偿,一般为电容式补偿;21、电缆铺设方式主要有;电缆的敷设方式有直埋敷设、电缆沟敷设、电缆隧道和电缆排管 ,以及建筑物明敷和水底敷设等;22、电缆的直埋要求;电缆表面距地面的距离不应小于0.7m直埋电缆的上、下须铺以不小于 100mm 厚的软土或沙层,上面必须盖以保护板 ,地面上必须在必要的地方装设标志桩23、为什么电器设备的金属外壳要接地在正常情况下电气设备的金属外壳与带电部分是绝缘的,外壳上不会带电,但如果电器内部绝缘体老化或损坏,电就可能传到金属外壳上来,如果外壳不接地,这时人若碰上去就会触电,金属外壳接地了,电流就会通过地线流入大地,人碰上带电的金属外壳就不会触电了;接地就是用一根较粗的电线最好是铜线,铝线容易被腐蚀或碰断,一般不能用作地线,24、运行中的变压器应做哪些巡视检查①、声音是否正常；②、检查变压器有无渗油、漏油现象、油的颜色及油位是否正常；③、变压器的电流和温度是否超过允许值；④、变压器套管是否清洁,有无破损裂纹和放电痕迹；⑤、变压器接地是否良好;25、什么叫安全电压、对安全电压值有何规定人体接触的电压对人体的各部组织和器官没有任何损害的电压叫安全电压;根据我国规定,安全电压值如下：在无高度能电危险的建筑物中多 65V ；在有高度触电危险的建筑物中多为 36V ；在有特别触电危险的建筑物中多为 12V ;26、如何选用电动机的热继电器其现两种接入方式是什么答：选择热继电器是根据电动机的额定电流,一般按 1.2 倍额定电流选择热元件的电流范围;然后选择热继电器的型号和元件电流等级;直接接入：热继电器和交流接触器组装在一起,热元件直接通过负载电流;间接接入：热继电器和电流互感器配合使用,其热元件通过电流互感器的二次电流;这种热继电器电流范围是根据通过电流互感器拆算到二次来选择的;27、怎样选择开关容量答： 1 干线开关容量应等于或稍大于各分支线开关容量之和； 2 各分支开关容量应等于或稍大于各设备工作电流之和;28、三相鼠笼式电动机起动方式主要有几种;星三角启动,自耦变压器启动,软启、变频启动,直接启动,定子穿电阻、定子串频敏启动,28、常用的灭弧法有哪些常用的灭弧法有：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、狭沟或狭缝灭弧法、真空灭弧法和六氟化硫灭弧法;29、人体触电方式人体触电的基本方式有单相触电、两相触电、跨步电压触电、接触电压触电;此外,还有人体接近高压电和雷击触电等30、触电现场急救立即切断电源,或用不导电物体如干燥的木棍、竹棒或干布等物使伤员尽快脱离电源当伤员脱离电源后,应立即检查伤员全身情况,特别是呼吸和心跳,发现呼吸、心跳停止时,应立即就地抢救; 呼吸停止,心搏存在者就地平卧解松衣扣,通畅气道,立即口对口人工呼吸;心搏停止,呼吸存在者,应立即作胸外心脏按压,呼吸心跳均停止者,则应在人工呼吸的同时施行胸外心脏按压,以建立呼吸和循环,现场抢救中,不要随意移动伤员,心跳呼吸停止者要继续人工呼吸和胸外心脏按压,在医院医务人员未接替前救治不能中止;。
浅析110kV电缆的敷设及注意事项1、前言随着城市的发展和居民生活水平的提高，在电力系统设计施工中供电线路已普遍采用电力电缆。
是一项工种多，专业复杂的系统工程，尤其是具有专业性强，施工难度大，建设周期短等特点。
这些都决定了现阶段迫切需要改变传统的施工技术，以一种全新的视角来探讨电力工程施工技术具有重要的理论意义和现实借鉴作用。
2、电缆敷设方式电缆敷设方式是根据工作条件、环境特点、电缆类型、路径特点等因素来选择。
一般可归纳为直埋敷设、电缆沟敷设、排管敷设、隧道敷设等方式。
均采用上述几种敷设方式交互结合来进行电缆敷设。
其敷设方式主要有以下特点：2.1直埋敷设方式直埋敷设方式投资成本少，是最经济和简便的一种敷设方式，但安全性较差，易遭受外力破坏而损伤到电缆。
2.2排管敷设方式城市地下管网较密，道路狭窄或挖掘困难且交通繁忙。
为保护电缆电缆安全运行，排管敷设方式是一种常见的敷设方式。
其缺点是散热条件下降，载流量低。
2.3电缆沟敷设方式电缆沟敷设方式是较为常见的一种敷设方式。
电缆敷设更安全直观，可敷设的电缆条数较多，可抗外力的破坏。
其缺点是占地较宽，成本也较高。
2.4电缆隧道敷设方式电缆隧道敷设方式投资成本高，优点是可以同时容纳许多类型数量电缆，方便电缆的敷设、检修和维护，可以抗拒外力破坏。
3、工程案例分析工程包括敷设110kVXLPE电缆13.2km，安装绝缘接头12套，分段接头3套，户外终端头3套，连接组合电气密封终端头1组，交叉互联和过电压保护密封箱5套，土建部分有电缆桥l座，综合式电缆沟5km，预埋管道10处等。
施工特点是速度快，组织合理，使用国产机具，并总结了施工、管理经验。
现就XLPE电缆在城区敷设的安全技术措施和有关问题作简要介绍。
3.1电缆的特性⑴XLPE电缆的电缆芯温度容许连续运行达90℃，因而输送容量较大。
⑵XLPE电缆是固体绝缘结构，对敷设、安装、运行都比较简单方便。
⑶XLP三电缆的内、外半导体和绝缘体三者同时挤压成型，层间粘结密度高，另采用干式法交联，使绝缘体密度增大，微孔减少，其介质损耗给tgs值和电常数都比较小。
电缆工程中的地下电缆敷设与保护措施在现代社会，电力的稳定供应对于各个领域的正常运转至关重要。
而电缆作为电力传输的重要载体，其敷设和保护工作直接关系到电力系统的可靠性和安全性。
地下电缆敷设由于具有不影响城市景观、减少外界干扰等优点，在城市电网建设中得到了广泛应用。
然而，地下电缆敷设也面临着一系列复杂的问题和挑战，需要采取科学合理的保护措施，以确保电缆的长期稳定运行。
地下电缆敷设方式主要包括直埋敷设、电缆沟敷设、排管敷设和隧道敷设等。
直埋敷设是将电缆直接埋在地下，具有施工简单、成本低的优点，但对电缆的防护能力相对较弱。
电缆沟敷设则是在地下修建电缆沟，将电缆放置其中，这种方式便于电缆的维护和检修，但占地面积较大。
排管敷设是将电缆穿入预先埋设的管道中，能够较好地保护电缆，但施工难度和成本较高。
隧道敷设适用于大规模的电缆集中敷设，具有良好的通风、散热和防火条件，但建设成本巨大。
在进行地下电缆敷设前，需要进行充分的规划和设计。
首先，要根据电缆的电压等级、负荷大小、路径走向等因素，选择合适的敷设方式。
同时，要考虑到未来的发展需求，预留一定的余量。
其次，要对敷设路径进行勘察，了解地下管线、地质条件等情况，避免与其他设施发生冲突。
此外，还需要制定详细的施工方案，明确施工流程、质量控制要点和安全措施。
施工过程中的质量控制是确保地下电缆敷设质量的关键。
在直埋敷设时，要保证电缆沟的深度和宽度符合要求，底部铺设细砂或软土，以增加电缆的缓冲和保护。
电缆敷设时应保持自然弯曲，避免过度拉伸或扭曲。
在电缆沟和排管敷设中，要确保电缆排列整齐，固定牢固，防止电缆在运行过程中发生位移。
对于隧道敷设，要注意隧道的防水、通风和照明等设施的建设质量。
地下电缆的保护措施主要包括机械保护、防火保护和防水保护等。
机械保护是通过设置防护套管、盖板等措施，防止电缆受到外力的破坏。
例如，在道路下方敷设电缆时，应采用加厚的钢管或混凝土盖板进行保护。
防火保护则是为了防止电缆在火灾发生时蔓延扩大，通常采用涂刷防火涂料、设置防火墙等方法。

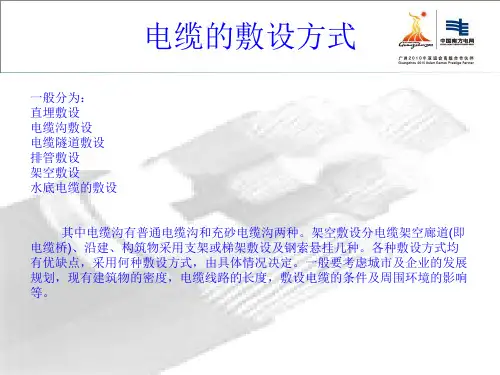

电缆敷设方式目前，电缆的敷设方式有直埋、电缆沟、排管、顶管、电缆隧道等，他们有着不同的技术结构特点，因而适应的环境也有较大的区别。
（1）直埋敷设直埋敷设是指将电缆直接埋设于地面下的敷设方式，其适用于电缆线路不太密集的城市地下走廊，在次干道和支路上采用。
电缆埋设深度为0.7~1.5m，覆盖15cm细土或细沙，并用水泥盖板保护。
直埋敷设电缆同路径条数一般不超过6条，参见图1。
地表水泥盖板电力电缆图1直埋敷设示意图对直埋式电缆的规定：1）直接埋在地下的电缆适用于铠装和交联电缆，在选择直埋电缆线路时，应注意直埋电缆周围的土壤，对有可能出现的电解腐蚀、化学腐蚀、热影响及小动物活动的地点敷设电缆应取防止损伤的措施。
2）电缆埋置深度（由地面至电缆外皮）0.8米，如电缆穿越农田时，为防止被农业机械挖掘，可适当考虑加深。
3）电缆之间，电缆与地面“道路”、“管道”建筑物之间平行和交叉时的最小允许净距见表4-1。
4）电缆与树干的距离一般不宜少于0.7米。
如城市绿化个别地区，达不到上述距离时，可采取措施，由双方协调解决。
5）电缆与城市管道、公路或铁路交叉时，应敷设于管中或遂道内，管的内径不应小于电缆外径的1.5倍，且不得小于100毫米，管顶距路轨底或公路面深度不应小于0.7米，管长除跨越公路或轨道宽度外一般应在两端各伸长2米，在城市街道，管长应伸出车道路面。
6）电缆直接敷设时，应在电缆沟底铺上一层砖，两边应放砖，电缆敷设以后，上面应铺以100毫米的砂层然后盖上一层砖。
7）直埋电缆自沟引至遂道、人井及建筑物时，应穿在管中，并在管口加以堵塞，以防漏水。
8）电缆从地下或电缆沟引出地面时，地面上2米的一段应用金属管或罩加以保护，其根部应伸入地面以下0.1米。
9）地下并列敷设的电缆，其中间接头盒位置须相互错开，其净距不应小于0.5米。
10）敷设在郊区及空旷地带的电缆线路，应竖立电缆位置标志。
电缆之间、电缆与地面、道路、管道、建筑物之间平行和交叉时的最小允许净距见下表。
