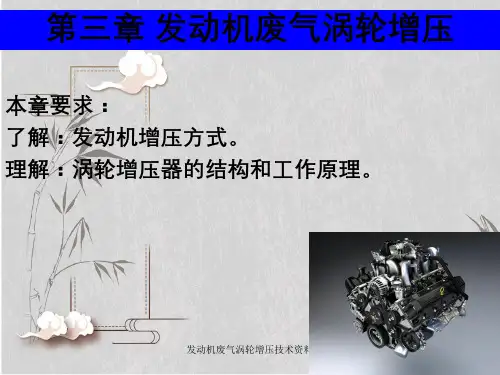

发动机废气涡轮增压技术资料

简述废气涡轮增压系统的组成与工作原理废气涡轮增压系统是一种常见的汽车动力系统，其主要作用是通过增加进气气流的压力，提高发动机的进气效率，从而提升发动机的输出功率和扭矩。

本文将对废气涡轮增压系统的组成和工作原理进行简述。

一、组成废气涡轮增压系统主要由废气涡轮、增压器、废气管道和冷却系统组成。

1. 废气涡轮：废气涡轮是废气涡轮增压系统的核心部件，它由涡轮轮盘、涡轮轴和涡轮壳体组成。

废气涡轮通过利用发动机排气中的废气能量，将废气的动能转化为涡轮轮盘的旋转动能。

2. 增压器：增压器是废气涡轮增压系统的另一个重要组成部分，它由压气机和涡轮轴连接在一起，通过涡轮轮盘的旋转驱动压气机工作。

增压器的作用是将进气气流压缩，提高进气气流的密度，并将压缩后的气流送入发动机。

3. 废气管道：废气管道用于将发动机排出的废气引导到废气涡轮，使废气涡轮能够转动并驱动增压器工作。

4. 冷却系统：废气涡轮增压系统还配备了冷却系统，用于降低废气涡轮和增压器的工作温度，提高其工作效率和寿命。

冷却系统通常由冷却液循环系统和涡轮壳体上的冷却片组成。

二、工作原理废气涡轮增压系统的工作原理可以简述为以下几个步骤：1. 排气过程：在发动机的排气过程中，废气被排出并经过废气管道进入废气涡轮。

废气的动能使得涡轮轮盘开始旋转。

2. 涡轮传动：废气涡轮的旋转驱动涡轮轴转动，涡轮轴与增压器上的压气机连接在一起。

涡轮轴的转动使压气机开始工作，将进气气流进行压缩。

3. 压缩过程：压气机将进气气流进行压缩，提高气流的密度和压力。

压缩后的气流通过增压器的出口进入发动机的进气道。

4. 燃烧过程：进入发动机的压缩空气与燃油混合后，进行燃烧，释放出能量驱动发动机工作。

由于增压器的作用，进入发动机的气流密度增加，使得燃烧效率提高，从而提高了发动机的输出功率和扭矩。

5. 冷却过程：废气涡轮和增压器在工作过程中会产生大量热量，为了保持其工作效率和寿命，冷却系统通过循环冷却液和冷却片的方式，将热量带走，保持涡轮和增压器的工作温度在合适范围内。

废气涡轮增压工作原理
废气涡轮增压是一种通过废气能量来驱动的涡轮增压系统，它可以提高发动机的功率输出。

其工作原理如下：
1.废气驱动：废气涡轮增压器直接连接到发动机的排气管上，
废气通过排气管流出时会产生较高的压力和速度。

这些废气会被引导到涡轮增压器中，通过作用在涡轮叶轮上的动能使其旋转。

2.涡轮叶轮：涡轮增压器内部主要有两个关键元件，即压气机
和涡轮叶轮。

废气进入涡轮叶轮后，叶轮会因为废气的动能而旋转起来。

涡轮叶轮和压气机是通过一个轴连接的，因此涡轮旋转也会带动压气机旋转。

3.压气：压气机是涡轮增压系统的核心部分，它由多个叶片组成，旋转时会产生高速的气流。

这个气流会通过进气道进入发动机的气缸中，同时将更多的空气压入气缸内。

4.增压效果：随着压气机的作用，发动机吸入到气缸内的空气
变多，进而提高了氧气的含量。

在燃烧室内，燃油和空气混合后会产生更强的爆炸力，从而使发动机产生更大的功率输出。

这就是废气涡轮增压的主要作用。

需要注意的是，废气涡轮增压器的工作效果与发动机的排气量、压缩比、涡轮增压器设计等因素有关。

合理的增压设置可以提高发动机的效率和动力性能，但过高的增压压力也可能导致发动机的负荷过大，加速发动机的磨损和过热等问题。

因此，在
设计和使用废气涡轮增压系统时，需要仔细平衡各个参数，以确保发动机的可靠性和持续性能。

缺陷:由于涡轮机是流体机械，而 发动机是动力机械装置，因此增压发 动机低速时的转矩增加不多；在发动 机工况发生变化时，瞬态响应特性较 差，从而使得低速加速性较差。
复合式增压系统
将废气涡轮增压和机械增压 组合使用。
在大功率柴油机上 采用比较多，其发 动机输出功率大、 燃油消耗率低、噪 声小，只是结构太 复杂，技术含量高， 维修保养不容易。
只有提高发动机的平均有效压力才是最经济有效的方法，它可通过 减小过量空气系数øa，提高充气效率ŋv和增加进入气缸的充量密度ρk来 实现。
因此，增大进气密度 k ，即提高进入气缸空气的压力 k ， 降低进入气缸空气的温度Tk是提高平均有效压力pme最有效的 方法。提高进入气缸空气的压力和降低进入气缸空气的温度的 办法是采用增压和中冷技术。
油机的增压度受到爆燃燃烧的限制。柴油机的增压度受到燃烧最高爆 发压力的限制，通常以降低压缩比来补偿。
增压度小于1.9时，为低增压；在1.9~2.5范围内，为中增压；在 2.5~3.5范围内，为高增压；大于3.5时为超高增压。
目前，车用发动机的增压度不高，在0.1~0.6的范围内，大 部分为0.2~0.3，而船用大型低速四冲程柴油机的增压度可达 到3.0以上。这是因为车用发动机增压不仅要求功率增加，而 且还要在较大的转速和负荷范围内满足动力性、经济性、排放 与成本等多方面的要求，因此增压度一般不宜过高。
作业
1.发动机的增压方式有哪几种，与其他方式相比 涡轮增压的优点有哪些？
2.增压为什么能够提高发动机的功率？ 3.发动机废气能量是如何利用的？ 4.汽油机涡轮增压的主要技术措施有哪些？
增压：利用增压器将空气或可燃混合气进行压缩，再送入发动机气 缸的过程。
增压后，每循环进入气缸内的新鲜充量密度增大，使实际充气量增 加, 提高发动机功率和改善经济性。

废气涡轮增压器的组成及工作原理1. 引言废气涡轮增压器作为内燃机的一种动力增压装置，在汽车、船舶和航空发动机等领域得到了广泛的应用。

它通过有效利用废气能量，提升了发动机的功率性能和燃油利用率，是现代发动机技术中的重要组成部分。

本文将从深度和广度的角度，全面评估和深入探讨废气涡轮增压器的组成及工作原理，以便读者能更全面、深刻地理解这一主题。

2. 废气涡轮增压器的组成废气涡轮增压器主要由涡轮组件、中央轴、压气壳、轴承和密封件等几大部分组成。

2.1 涡轮组件涡轮组件是废气涡轮增压器的核心部件，它由涡轮转子和涡轮壳体组成。

涡轮转子上密集排列着叶轮，当排放废气通过涡轮壳体进入涡轮组件时，废气的能量将被转化成旋转动能，推动涡轮转子旋转。

而涡轮壳体则承载了涡轮转子，并将排放废气引导至涡轮转子。

2.2 中央轴中央轴连接了涡轮组件和压气壳，是废气涡轮增压器如何将废气的动能转化为增压压力的关键部件。

当涡轮转子旋转时，中央轴也随之旋转，通过传递力量和转动动能，使压气壳内的新鲜空气得以受到压缩。

2.3 压气壳压气壳起到了将新鲜空气压缩的作用，它通过容纳压气轮和调节器，将新鲜空气压缩成高压空气，并输送至发动机燃烧室。

压气壳的设计和材料选择对废气涡轮增压器的工作效率和性能有着直接的影响。

2.4 轴承和密封件轴承和密封件是保证废气涡轮增压器长时间稳定运行的重要组成部分，它们不仅能减少摩擦和磨损，延长废气涡轮增压器的使用寿命，还能防止废气和新鲜空气之间的相互干扰和混合。

3. 废气涡轮增压器的工作原理废气涡轮增压器的工作原理是基于废气的动能和新鲜空气的压缩来实现的。

具体而言，废气从发动机排气孔中排出后，通过涡轮组件的涡轮壳体，推动涡轮转子旋转。

涡轮转子与中央轴相连，通过中央轴的转动，传递动能到压气壳内的压气轮，使得压气轮旋转并压缩新鲜空气。

压缩后的高压空气被送入发动机燃烧室，在混合燃料后，能够产生更强大的爆发力，提升了发动机的功率输出。
