【CN209516697U】一种快充移动电源【专利】
- 格式：pdf
- 大小：315.79 KB
- 文档页数：6
下载文档原格式
合集下载
【CN209150777U】一种一体式多用智能手机充电器【专利】
5 .根据权利要求4所述的一种一体式多用智能手机充电器，其特征在于：所述手机固定 板（7）和挡板（11）之间连接有弹簧（12），且弹簧（12）内部穿设有定位杆（10），并且手机固定 板（7）通过弹簧（12）与挡板（11）弹性连接，所述第二滑槽（9）、定位杆（10）和弹簧（12）设置 有2组，且第二滑槽（9）、定位杆（10）和弹簧（12）关于挡板（11）横向对称轴上下对称设置。
实用新型内容 [0004] 本实用新型的目的在于提供一种一体式多用智能手机充电器，以解决上述背景技 术中提出的手机充电无法较好的放置手机降低用户体验的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案，一种一体式多用智能手机充电 器，包括充电器主体，所述充电器主体侧壁开设有第一滑槽，且第一滑槽内壁连接有手机固 定板 ，并且手机固定板一端粘合连接有限 位块 ，所述手机固定板为“L”形结构 ，且手机固定 板通过第一滑槽与充电器主体滑动连接。 [0006] 优选的，所述充电器主体侧壁连接有插头，且充电器主体通过连接头与数据线相 互连接。 [0007] 优选的，所述充电器主体左右侧壁粘合连接有卡扣，且卡扣设置有4个，并且卡扣 关于充电器主体纵向对称轴左右对称设置。 [0008] 优选的，所述手机固定板内部开设有第二滑槽，且第二滑槽内壁连接有定位杆，并 且定位杆 另一端粘合连接有挡板 ，所述第二滑槽内 径和定位杆外径大小 相等 ，且挡板通过 第二滑槽和定位杆与手机固定板滑动连接。 [0009] 优选的，所述手机固定板和挡板之间连接有弹簧，且弹簧内部穿设有定位杆，并且 手机固定板通过弹簧与挡板弹性连接 ，所述第二滑槽、定位杆 和弹簧设置有2组 ，且第二滑 槽、定位杆和弹簧关于挡板横向对称轴上下对称设置。 [0010] 优选的，所述挡板另一侧粘合连接有垫片，且垫片为橡胶材质。 [0011] 与现有技术相比 ，本实用新型的有益效果是：该一体式多用智能手机充电器通过 “L”形结构的手机固定板对手机进行固定，无需用户寻找支撑装置放置手机，同时提高手机 充电过程中稳定性，提高用户使用体验。
实用新型内容 [0004] 本实用新型的目的在于提供一种一体式多用智能手机充电器，以解决上述背景技 术中提出的手机充电无法较好的放置手机降低用户体验的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案，一种一体式多用智能手机充电 器，包括充电器主体，所述充电器主体侧壁开设有第一滑槽，且第一滑槽内壁连接有手机固 定板 ，并且手机固定板一端粘合连接有限 位块 ，所述手机固定板为“L”形结构 ，且手机固定 板通过第一滑槽与充电器主体滑动连接。 [0006] 优选的，所述充电器主体侧壁连接有插头，且充电器主体通过连接头与数据线相 互连接。 [0007] 优选的，所述充电器主体左右侧壁粘合连接有卡扣，且卡扣设置有4个，并且卡扣 关于充电器主体纵向对称轴左右对称设置。 [0008] 优选的，所述手机固定板内部开设有第二滑槽，且第二滑槽内壁连接有定位杆，并 且定位杆 另一端粘合连接有挡板 ，所述第二滑槽内 径和定位杆外径大小 相等 ，且挡板通过 第二滑槽和定位杆与手机固定板滑动连接。 [0009] 优选的，所述手机固定板和挡板之间连接有弹簧，且弹簧内部穿设有定位杆，并且 手机固定板通过弹簧与挡板弹性连接 ，所述第二滑槽、定位杆 和弹簧设置有2组 ，且第二滑 槽、定位杆和弹簧关于挡板横向对称轴上下对称设置。 [0010] 优选的，所述挡板另一侧粘合连接有垫片，且垫片为橡胶材质。 [0011] 与现有技术相比 ，本实用新型的有益效果是：该一体式多用智能手机充电器通过 “L”形结构的手机固定板对手机进行固定，无需用户寻找支撑装置放置手机，同时提高手机 充电过程中稳定性，提高用户使用体验。
【CN209593057U】一种便携式充电装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920573849.6(22)申请日 2019.04.25(73)专利权人 诺鑫（南通）医疗技术有限公司地址 226000 江苏省南通市高新技术产业开发区金桥西路(72)发明人 季均 于伟 顾劲扬 陈保京 (51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种便携式充电装置(57)摘要本实用新型公开了一种便携式充电装置，包括顶盖和底座，顶盖外部设有电池插槽和指示灯孔，电池插槽内插入待充电电池，指示灯孔内插入指示灯，电池插槽内还安装有导电铜片，电池装入电池插槽后，导电铜片与电池上导电铜片接触，底座上配置有配重板、控制板及电源适配器接口，控制板安装在配重板上，电源适配器接口与控制板连接，且电源适配器接口与底部上的充电接口连接，本实用新型结构设计新颖，电池装入后系统处于充电状态，电池充电完成后直接拔出电池及插入新的电池，电池插槽配置有防错措施，电池不按设定方向无法装入插槽中，插槽中的导电铜片电极与电池相适配，避免操作者的操作失误，电池插槽中设置有电池装入导向装置，方便使用。
权利要求书1页 说明书2页 附图1页CN 209593057 U 2019.11.05C N 209593057U权 利 要 求 书1/1页CN 209593057 U1.一种便携式充电装置, 包括顶盖（1）和底座（2），其特征在于：所述顶盖（1）外部设有电池插槽和指示灯孔，所述电池插槽内插入待充电电池，所述指示灯孔内插入指示灯（5），所述电池插槽内还安装有导电铜片（4），电池装入电池插槽后，所述导电铜片（4）与电池上导电铜片接触，所述底座（2）上配置有配重板（3）、控制板（7）及电源适配器接口（6），所述控制板（7）安装在配重板（3）上，所述电源适配器接口（6）与控制板（7）连接，且所述电源适配器接口（6）与底座（2）上的充电接口连接，所述控制板（7）还连接导电铜片（4）。
一种具有充电器的移动电源[实用新型专利]
![一种具有充电器的移动电源[实用新型专利]](https://img.taocdn.com/s1/m/884bdfb9ad02de80d4d840ef.png)
专利名称：一种具有充电器的移动电源专利类型：实用新型专利
发明人：黄元清,管红亮
申请号：CN201921032365.7
申请日：20190703
公开号：CN209930008U
公开日：
20200110
专利内容由知识产权出版社提供
摘要：本实用新型涉及电子产品技术领域，尤其是指一种具有充电器的移动电源，包括充电本体、充电线和移动电源本体，所述充电本体的一侧设置有充电插脚，充电本体的另一侧设置有第一插接口；所述移动电源本体的一端设置有第二插接口、第三插接口和与充电插脚相配合的充电插口，所述充电本体的充电插脚插设于移动电源本体的充电插口内，以使充电本体与移动电源本体实现可拆卸地装配为一体。
本实用新型通过移动电源本体与充电本体之间的可拆卸结构，由此将两者合为一体，以便于用户的携带及使用，有效的解决用户充电插头对移动电源的问题。
其结构简单且使用方便，具有很强的实用价值和市场推广价值。
申请人：东莞市天富励德实业有限公司
地址：523000 广东省东莞市长安镇乌沙社区李屋兴发南路东三街8号
国籍：CN
代理机构：东莞市华南专利商标事务所有限公司
代理人：刘克宽
更多信息请下载全文后查看。
【CN209571846U】一种多功能充电器【专利】

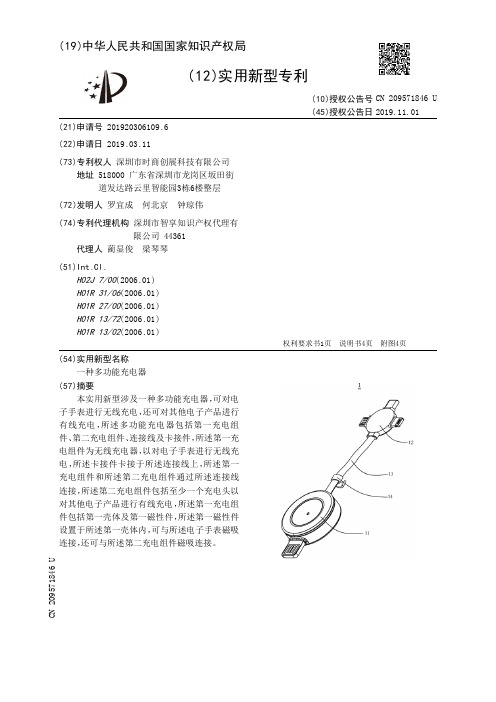

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920306109.6(22)申请日 2019.03.11(73)专利权人 深圳市时商创展科技有限公司地址 518000 广东省深圳市龙岗区坂田街道发达路云里智能园3栋6楼整层(72)发明人 罗宜成 何北京 钟琼伟 (74)专利代理机构 深圳市智享知识产权代理有限公司 44361代理人 蔺显俊 梁琴琴(51)Int.Cl.H02J 7/00(2006.01)H01R 31/06(2006.01)H01R 27/00(2006.01)H01R 13/72(2006.01)H01R 13/02(2006.01)(54)实用新型名称一种多功能充电器(57)摘要本实用新型涉及一种多功能充电器，可对电子手表进行无线充电，还可对其他电子产品进行有线充电，所述多功能充电器包括第一充电组件、第二充电组件、连接线及卡接件，所述第一充电组件为无线充电器，以对电子手表进行无线充电，所述卡接件卡接于所述连接线上，所述第一充电组件和所述第二充电组件通过所述连接线连接，所述第二充电组件包括至少一个充电头以对其他电子产品进行有线充电，所述第一充电组件包括第一壳体及第一磁性件，所述第一磁性件设置于所述第一壳体内，可与所述电子手表磁吸连接，还可与所述第二充电组件磁吸连接。
权利要求书1页 说明书4页 附图4页CN 209571846 U 2019.11.01C N 209571846U权 利 要 求 书1/1页CN 209571846 U1.一种多功能充电器，可对电子手表进行无线充电，还可对其他电子产品进行有线充电，其特征在于：所述多功能充电器包括第一充电组件、第二充电组件、连接线及卡接件，所述第一充电组件为无线充电器，以对电子手表进行无线充电，所述卡接件卡接于所述连接线上，所述第一充电组件和所述第二充电组件通过所述连接线连接，所述第二充电组件包括至少一个充电头以对其他电子产品进行有线充电，所述第一充电组件包括第一壳体及第一磁性件，所述第一磁性件设置于所述第一壳体内，可与所述电子手表磁吸连接，还可与所述第二充电组件磁吸连接。
【CN209516661U】一种具有无线充电功能的移动电源【专利】

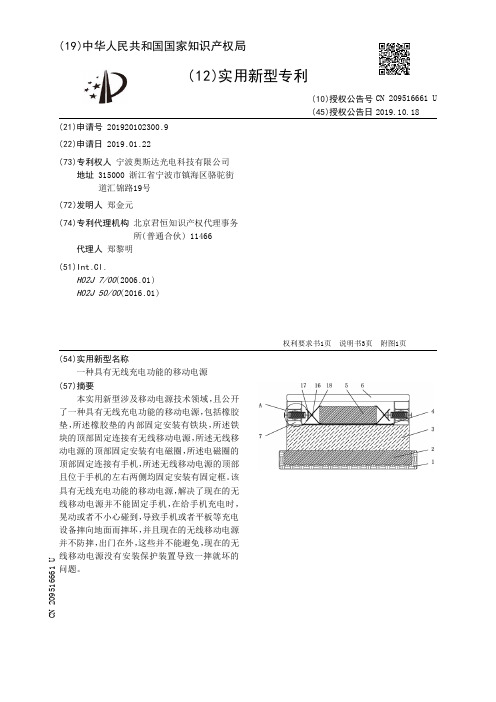

了一种具有无线充电功能的移动电源，包括橡胶 垫 ，所述橡胶垫的内部固定安装有铁块 ，所述铁 块的顶部固定连接有无线移动电源，所述无线移 动电 源的顶部固定安装有电 磁圈 ，所述电 磁圈的 顶部固定连接有手机，所述无线移动电源的顶部 且位于手机的左右两侧均固定安装有固定框。该 具有无线充电功能的移动电源，解决了现在的无 线移动电源并不能固定手机，在给手机充电时 ， 晃动或者不小心碰到，导致手机或者平板等充电 设备摔向地面而摔坏，并且现在的无线移动电源 并不防摔 ，出门在外 ，这些并不能避免 ，现在的无 线移动电 源没有安装保 护装置导致一摔就坏的 问题。
权利要求书1页 说明书3页 附图1页
CN 209516661 U
CN 209516661 U
权 利 要 求 书
1/1 页
1 .一种具有无线充电功能的移动电源，包括橡胶垫（1），其特征在于：所述橡胶垫（1）的 内部固定安装有铁块（2），所述铁块（2）的顶部固定连接有无线移动电源（3），所述无线移动 电 源（3）的 顶部固定安装有电 磁圈（4），所述电 磁圈（4）的 顶部固定连接有手机（5），所述无 线移动电源（3）的顶部且位于手机（5）的左右两侧均固定安装有固定框（7），所述固定框（7） 的顶部均固定连接有顶盖（6），所述固定框（7）的内壁固定安装有两个横板（8），所述两个横 板（8）相对的一侧均固定安装有夹板（9），所述两个夹板（9）相对的一侧均固定连接有外管 （10），所述外管（10）的左侧内壁固定安装有外管固定板（11），所述外管（10）的内部活动连 接有内管（12），所述内管（12）的右侧内壁固定安装有内管固定板（13），所述内管（12）的内 部固定安装有弹簧（14），所述内管（12）的左侧固定安装有拉杆（15），所述外管（10）的右侧 固定安装有连接板（16），所述连接板（16）的顶部与底部均固定安装有伸缩管（17），所述两 个伸缩管（17）相背离的一侧均固定连接有活动杆（18）。
权利要求书1页 说明书3页 附图1页
CN 209516661 U
CN 209516661 U
权 利 要 求 书
1/1 页
1 .一种具有无线充电功能的移动电源，包括橡胶垫（1），其特征在于：所述橡胶垫（1）的 内部固定安装有铁块（2），所述铁块（2）的顶部固定连接有无线移动电源（3），所述无线移动 电 源（3）的 顶部固定安装有电 磁圈（4），所述电 磁圈（4）的 顶部固定连接有手机（5），所述无 线移动电源（3）的顶部且位于手机（5）的左右两侧均固定安装有固定框（7），所述固定框（7） 的顶部均固定连接有顶盖（6），所述固定框（7）的内壁固定安装有两个横板（8），所述两个横 板（8）相对的一侧均固定安装有夹板（9），所述两个夹板（9）相对的一侧均固定连接有外管 （10），所述外管（10）的左侧内壁固定安装有外管固定板（11），所述外管（10）的内部活动连 接有内管（12），所述内管（12）的右侧内壁固定安装有内管固定板（13），所述内管（12）的内 部固定安装有弹簧（14），所述内管（12）的左侧固定安装有拉杆（15），所述外管（10）的右侧 固定安装有连接板（16），所述连接板（16）的顶部与底部均固定安装有伸缩管（17），所述两 个伸缩管（17）相背离的一侧均固定连接有活动杆（18）。
【CN209913527U】一种多功能桌面充电器【专利】

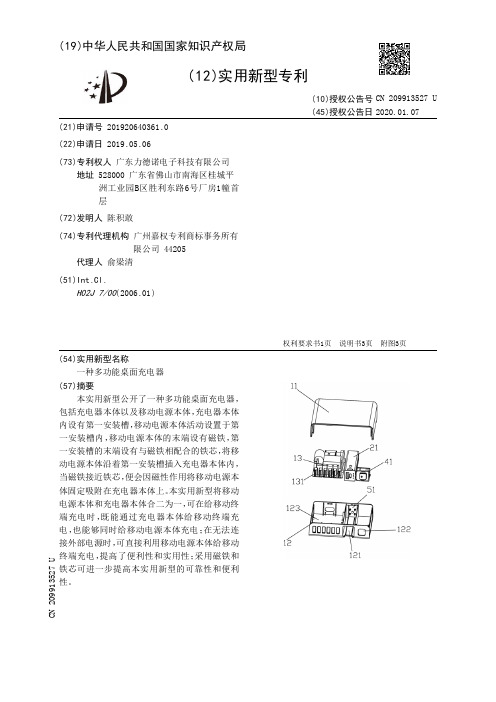

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920640361.0(22)申请日 2019.05.06(73)专利权人 广东力德诺电子科技有限公司地址 528000 广东省佛山市南海区桂城平洲工业园B区胜利东路6号厂房1幢首层(72)发明人 陈积敢 (74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 俞梁清(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种多功能桌面充电器(57)摘要本实用新型公开了一种多功能桌面充电器，包括充电器本体以及移动电源本体，充电器本体内设有第一安装槽，移动电源本体活动设置于第一安装槽内，移动电源本体的末端设有磁铁，第一安装槽的末端设有与磁铁相配合的铁芯，将移动电源本体沿着第一安装槽插入充电器本体内，当磁铁接近铁芯，便会因磁性作用将移动电源本体固定吸附在充电器本体上。
本实用新型将移动电源本体和充电器本体合二为一，可在给移动终端充电时，既能通过充电器本体给移动终端充电，也能够同时给移动电源本体充电；在无法连接外部电源时，可直接利用移动电源本体给移动终端充电，提高了便利性和实用性；采用磁铁和铁芯可进一步提高本实用新型的可靠性和便利性。
权利要求书1页 说明书3页 附图3页CN 209913527 U 2020.01.07C N 209913527U权 利 要 求 书1/1页CN 209913527 U1.一种多功能桌面充电器，其特征在于：包括充电器本体以及移动电源本体(21)，所述充电器本体内设有第一安装槽(121)，所述移动电源本体(21)活动设置于所述第一安装槽(121)内，所述移动电源本体(21)的末端设有磁铁(211)，所述第一安装槽(121)的末端设有与磁铁(211)相配合的铁芯(31)。
2.根据权利要求1所述的多功能桌面充电器，其特征在于：还包括复位开关(41)，所述充电器本体还设有第二安装槽(122)，所述复位开关(41)设于第二安装槽(122)内，所述铁芯(31)的外壁缠绕有线圈，所述第一安装槽(121)的末端还设有第一弹针(512)，所述移动电源本体(21)的末端设有与第一弹针(512)相匹配的第一输出接口(212)，所述线圈、复位开关(41)与第一弹针(512)以串联方式形成电性连接。
【CN209516665U】一种带有调节装置的锂电池充电器【专利】
4 .根据权利要求1所述的一种带有调节装置的锂电池充电器，其特征在于，所述调节件 (7)包括转动贯穿连接于腔室(6)底部上的连接杆(11) ，所述连接杆(11)位于腔室(6)内的 一端上同轴固定连接有第一齿轮 (12) ，所述第一齿轮 (12) 与传动件(8) 传动连接 ，所述连接 杆(11)位于腔室(6)外的一端上固定连接有旋钮。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920130714 .2
(22)申请日 2019 .01 .25
(73)专利权人 深圳市金皓轩科技有限公司 地址 518100 广东省深圳市龙岗区平湖街 道上木古社区达尔讯科技工业园1号 厂房4楼东侧
(72)发明人 杨志军
2 .根据权利要求1所述的一种带有调节装置的锂电池充电器，其特征在于，所述卡紧件 (5) 包括分 别固定连接于隔板 (4) 左右两端 侧壁 和充电 槽 (2) 左右两 侧内壁上的 若干弹簧 (9) ，同一侧的若干所述弹簧(9)远离隔板(4)和充电槽(2)的一端上均固定连接有同一块缓 冲板(10)。
3 .根据权利要求2所述的一种带有调节装置的锂电池充电器，其特征在于，所述缓冲板 (10)的材质为顺丁橡胶。
(51)Int .Cl . H02J 7/00(2006 .01)
(10)授权公告号 CN 209516665 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种带有调节装置的锂电池充电器
( 57 )摘要 本实 用新型公 开了一 种带 有 调节装置的 锂
电 池充电 器 ，包括充电 器本体 和充电 槽 ，充电 槽 顶面设有两片负极导片 ，充电 槽内设有隔板 ，充 电槽和隔板之间设有卡紧件，充电器本体内设有 腔室 ，腔室靠近充电 槽的 底部设置 ，腔室底部上 转 动贯穿设有 调节件 ，腔室内设有传动件 ，传动 件与调节件传动连接 ，传动件贯穿腔室顶面设 置。本实用新型通过设置的若干弹簧和同一侧若 干弹簧上的缓冲板，能够对充电槽内的锂电池进 行有效的夹持固定，防止充电过程中充电器摔落 影响充电 进程 ，通过转动旋钮带 动螺纹杆转动 ， 从 而带 动L型块进行 移 动 ，从 而 调节正极导 片 和 负极导片之间的距离，便于对不同大小和型号的 电池进行充电。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920130714 .2
(22)申请日 2019 .01 .25
(73)专利权人 深圳市金皓轩科技有限公司 地址 518100 广东省深圳市龙岗区平湖街 道上木古社区达尔讯科技工业园1号 厂房4楼东侧
(72)发明人 杨志军
2 .根据权利要求1所述的一种带有调节装置的锂电池充电器，其特征在于，所述卡紧件 (5) 包括分 别固定连接于隔板 (4) 左右两端 侧壁 和充电 槽 (2) 左右两 侧内壁上的 若干弹簧 (9) ，同一侧的若干所述弹簧(9)远离隔板(4)和充电槽(2)的一端上均固定连接有同一块缓 冲板(10)。
3 .根据权利要求2所述的一种带有调节装置的锂电池充电器，其特征在于，所述缓冲板 (10)的材质为顺丁橡胶。
(51)Int .Cl . H02J 7/00(2006 .01)
(10)授权公告号 CN 209516665 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种带有调节装置的锂电池充电器
( 57 )摘要 本实 用新型公 开了一 种带 有 调节装置的 锂
电 池充电 器 ，包括充电 器本体 和充电 槽 ，充电 槽 顶面设有两片负极导片 ，充电 槽内设有隔板 ，充 电槽和隔板之间设有卡紧件，充电器本体内设有 腔室 ，腔室靠近充电 槽的 底部设置 ，腔室底部上 转 动贯穿设有 调节件 ，腔室内设有传动件 ，传动 件与调节件传动连接 ，传动件贯穿腔室顶面设 置。本实用新型通过设置的若干弹簧和同一侧若 干弹簧上的缓冲板，能够对充电槽内的锂电池进 行有效的夹持固定，防止充电过程中充电器摔落 影响充电 进程 ，通过转动旋钮带 动螺纹杆转动 ， 从 而带 动L型块进行 移 动 ，从 而 调节正极导 片 和 负极导片之间的距离，便于对不同大小和型号的 电池进行充电。
【CN209626995U】一种移动设备充电装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920182710.9(22)申请日 2019.02.01(73)专利权人 蓝鱼灵智(深圳)科技有限公司地址 518000 广东省深圳市宝安区西乡街道固戍红湾商务中心E座408(72)发明人 陈新宇 (74)专利代理机构 深圳壹舟知识产权代理事务所(普通合伙) 44331代理人 寇闯(51)Int.Cl.H02J 7/00(2006.01)H02J 50/00(2016.01)(54)实用新型名称一种移动设备充电装置(57)摘要本实用新型公开了一种移动设备充电装置，包括发射单元及至少一个储能单元，储能单元与发射单元分离设计，发射单元壳体包括接触侧及连接侧，连接侧用于与储能单元固定连接，接触侧与移动设备相接，发射单元通过无线方式传输电能到移动设备，储能单元与连接侧固定连接，并对发射单元及移动设备进行供电和支撑，使得移动设备的显示屏幕倾斜多个特定的角度。
实施本实用新型，通过无线发射的方式将电能传输到电能设备，避免了传统充电宝用线缠绕的麻烦，将传统容量大的储能单元分解为多个小型的储能单元模块，大大减轻了使用时的重量，将储能单元可拆卸地固定在发射单元的凹槽内，实现了将其充电功能、支架功能结合在一起，且方便更换和维修。
权利要求书1页 说明书4页 附图2页CN 209626995 U 2019.11.12C N 209626995U权 利 要 求 书1/1页CN 209626995 U1.一种移动设备充电装置，其特征在于，包括发射单元及至少一个储能单元，所述储能单元与所述发射单元分离设计，所述发射单元壳体包括接触侧及连接侧，所述连接侧用于与所述储能单元固定连接，在使用时，所述接触侧与移动设备相接，所述发射单元通过无线方式传输电能到所述移动设备，所述储能单元与所述连接侧固定连接，并对发射单元及移动设备进行供电和支撑，使得移动设备的显示屏幕倾斜。
【CN209658931U】一种移动电源装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920269296.5(22)申请日 2019.03.04(73)专利权人 北京纽曼腾飞科技有限公司地址 100080 北京市海淀区上地信息路1号2号楼201(72)发明人 王洪锋 (74)专利代理机构 北京恒泰铭睿知识产权代理有限公司 11642代理人 付怀(51)Int.Cl.H02J 7/00(2006.01)G11C 7/16(2006.01)(54)实用新型名称一种移动电源装置(57)摘要本实用新型提供一种移动电源装置，在实现充放电功能时，在充电控制器的控制下，利用充电接口外接电源为移动电源自身充电，利用放电接口为外部电子移动设备进行充电。
在实现录音功能时，利用麦克风MIC模块采集声音信息，处理器对声音信息进行处理并存储在存储模块中。
应用本实施例方案，在实现充放电的基础功能外，利用移动电源小巧，便于携带的优势，还可以实现录音功能，以满足用户需求。
权利要求书1页 说明书4页 附图3页CN 209658931 U 2019.11.19C N 209658931U权 利 要 求 书1/1页CN 209658931 U1.一种移动电源装置，包括移动电源本体、充电接口、放电接口、充电控制器，其特征在于，该装置还包括：麦克风MIC模块，用于采集声音信息并传输给处理器；存储模块，用于保存声音信息；处理器，用于对麦克风MIC模块采集到的声音信息进行处理，并存储在存储模块中；报警模块，用于通过低功耗蓝牙BLE模块向外发送报警指令。
2.根据权利要求1所述的装置，其特征在于，该装置进一步包括：低功耗蓝牙BLE模块，与所述处理器连接，提供低功耗蓝牙功能并实现与外部带有BLE 功能的电子移动设备之间的连接。
3.根据权利要求2所述的装置，其特征在于，所述处理器进一步包括：接收外部电子移动设备通过所述低功耗蓝牙BLE模块传输的外部指令，从所述存储模块中调取声音信息，并通过所述低功耗蓝牙BLE模块传输出去。
【CN209375190U】一种负离子移动电源【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920198588.4(22)申请日 2019.02.14(73)专利权人 深圳市永瑞达科技有限公司地址 518000 广东省深圳市光明新区光明街道白花洞第一工业区一号路B16第一栋二层(72)发明人 吕文成 (74)专利代理机构 深圳市道勤知酷知识产权代理事务所(普通合伙) 44439代理人 何兵 饶盛添(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种负离子移动电源(57)摘要本实用新型涉及一种负离子移动电源，包括壳体和负离子发生器，所述壳体内具有一腔体，所述腔体内设置有电池和线路板，所述线路板电连接所述电池和所述负离子发生器，所述负离子发生器包括发生器主体和凸出部；所述发生器主体一侧连接有所述凸出部，所述壳体一端的侧壁上设有与所述凸出部相适配的开槽，所述开槽的开口沿所述壳体的侧壁延伸向外；所述壳体内具有一与所述发生器主体相适配的滑动槽，所述滑动槽沿所述开槽的开口方向延伸导通向外，所述负离子发生器沿所述滑动槽滑出或收缩；在所述发生器主体面向所述滑动槽的一面设有第一定位件，所述滑动槽内壁上设有与所述第一定位件配合的第二定位件。
上述负离子移动电源具有使用方便的优点。
权利要求书1页 说明书4页 附图9页CN 209375190 U 2019.09.10C N 209375190U权 利 要 求 书1/1页CN 209375190 U1.一种负离子移动电源，其特征在于：包括壳体和负离子发生器，所述壳体内具有一腔体，所述腔体内设置有电池和线路板，所述线路板电连接所述电池和所述负离子发生器，所述负离子发生器包括发生器主体和凸出部；所述发生器主体一侧连接有所述凸出部，所述壳体一端的侧壁上设有与所述凸出部相适配的开槽，所述开槽的开口沿所述壳体的侧壁延伸向外；所述壳体内具有一与所述发生器主体相适配的滑动槽，所述滑动槽沿所述开槽的开口方向延伸导通向外，所述负离子发生器沿所述滑动槽滑出或收缩；在所述发生器主体面向所述滑动槽的一面设有第一定位件，所述滑动槽内壁上设有与所述第一定位件配合的第二定位件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920427783.X
(22)申请日 2019.04.01
(73)专利权人 东莞博力威新能源有限公司
地址 523000 广东省东莞市寮步镇横坑村
石岭工业区横东二路
(72)发明人 杨威 沈志威 蔡奕南
(74)专利代理机构 北京科亿知识产权代理事务
所(普通合伙) 11350
代理人 陶志国
(51)Int.Cl.
H02J 7/00(2006.01)
(54)实用新型名称
一种快充移动电源
(57)摘要
本实用新型公开了一种快充移动电源，包
括：面板、电芯、主板、灯板、挡光泡棉、按键、装饰
板、盖板、输入输出端口、输出端口；所述面板与
所述盖板配合，形成密闭的腔体结构；所述电芯、
主板分别设置于所述面板的凹槽结构内；主板位
于所述电芯的侧面；所述灯板设置在所述主板
上，灯板上设置LED灯，灯板与主板电连接；挡光
泡棉设置在灯板上；所述按键设置在所述主板
上；所述装饰板设置在所述盖板的长方形开口
上；所述输入输出端口设置在所述主板的左侧，
所述输出端口设置在所述主板的右侧。
本实用新
型支持多种充电和放电的参数，能够满足多种参
数的电量输入输出，使用方式灵活、结构紧凑、功
能丰富。
权利要求书1页 说明书3页 附图1页CN 209516697 U 2019.10.18
C N 209516697
U
权 利 要 求 书1/1页CN 209516697 U
1.一种快充移动电源，其特征在于，包括：
面板、电芯、主板、灯板、挡光泡棉、按键、装饰板、盖板、输入输出端口、输出端口；
所述面板为圆弧边的长方体凹槽结构，与所述盖板配合，形成密闭的腔体结构；
所述电芯设置于所述面板的凹槽结构内，所述面板的凹槽结构内设置固定所述电芯的卡固结构，当所述电芯置于所述面板内时，所述卡固结构将电芯固定，使其不能移动；
所述主板设置于所述面板的凹槽结构内，位于所述电芯的侧面，所述主板固定于面板的凹槽内，所述主板与所述电芯电连接；
所述灯板设置在所述主板上，所述灯板上设置LED灯，所述灯板与所述主板电连接，通过所述LED灯的亮起数量显示当前电芯的电量；
所述挡光泡棉设置在所述灯板上，并在LED灯的位置设置过孔，用于隔离所述LED灯的发光范围；
所述盖板为“U”形结构，与所述面板配合，形成密闭的腔体空间，所述盖板的上端设置一长方形开口、一正方形开口；
所述按键设置在所述主板上，位于所述灯板的右侧，所述按键与所述主板电连接，所述按键的按钮设置在所述盖板的正方形开口位置，通过按键的按钮控制所述按键的开关，控制所述主板的电输出；
所述装饰板设置在所述盖板的长方形开口上，并与所述挡光泡棉接触，用于与面板、盖板一起构成密闭腔体结构，并装饰所述灯板上的LED灯的发光效果；
所述输入输出端口设置在所述主板的左侧，在所述面板的左侧设置开口，所述输入输出端口通过该开口接入外部的输入电源；
所述输出端口设置在所述主板的右侧，在所述面板的右侧设置开口，所述输出端口通过该开口连接外部的用电设备。
2.根据权利要求1所述的快充移动电源，其特征在于，所述输入输出端口为USB type C 端口。
3.根据权利要求1所述的快充移动电源，其特征在于，所述输出端口为USB type A端口。
4.根据权利要求1所述的快充移动电源，其特征在于，所述电芯为21700电芯。
5.根据权利要求1所述的快充移动电源，其特征在于，所述主板设置NTC温度检测模块，当主板进行大功率放电温度超过设定值时，所述NTC温度检测模块通过降低输出电压来降低主板的温度。
6.根据权利要求3所述的快充移动电源，其特征在于，所述输出端口的输出参数包括：5V1A-3A、9V1A-2A、12V1A-1.5A。
7.根据权利要求4所述的快充移动电源，其特征在于，所述输入输出端口的输入参数包括：5V2A、9V1.5A、12V1A。
