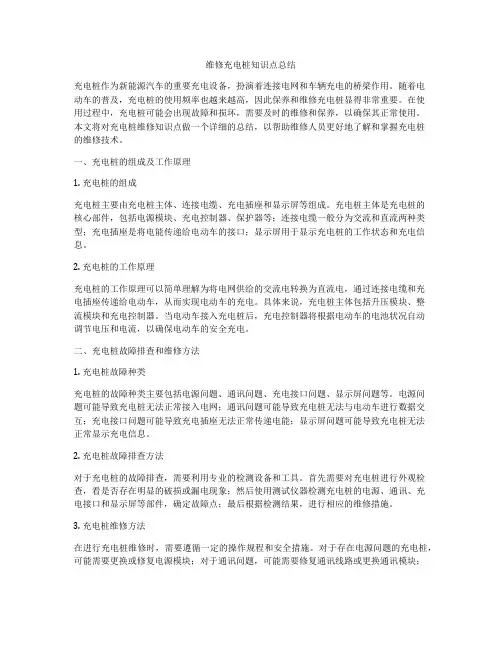

维修充电桩知识点总结充电桩作为新能源汽车的重要充电设备，扮演着连接电网和车辆充电的桥梁作用。
随着电动车的普及，充电桩的使用频率也越来越高，因此保养和维修充电桩显得非常重要。
在使用过程中，充电桩可能会出现故障和损坏，需要及时的维修和保养，以确保其正常使用。
本文将对充电桩维修知识点做一个详细的总结，以帮助维修人员更好地了解和掌握充电桩的维修技术。
一、充电桩的组成及工作原理1. 充电桩的组成充电桩主要由充电桩主体、连接电缆、充电插座和显示屏等组成。
充电桩主体是充电桩的核心部件，包括电源模块、充电控制器、保护器等；连接电缆一般分为交流和直流两种类型；充电插座是将电能传递给电动车的接口；显示屏用于显示充电桩的工作状态和充电信息。
2. 充电桩的工作原理充电桩的工作原理可以简单理解为将电网供给的交流电转换为直流电，通过连接电缆和充电插座传递给电动车，从而实现电动车的充电。
具体来说，充电桩主体包括升压模块、整流模块和充电控制器。
当电动车接入充电桩后，充电控制器将根据电动车的电池状况自动调节电压和电流，以确保电动车的安全充电。
二、充电桩故障排查和维修方法1. 充电桩故障种类充电桩的故障种类主要包括电源问题、通讯问题、充电接口问题、显示屏问题等。
电源问题可能导致充电桩无法正常接入电网；通讯问题可能导致充电桩无法与电动车进行数据交互；充电接口问题可能导致充电插座无法正常传递电能；显示屏问题可能导致充电桩无法正常显示充电信息。
2. 充电桩故障排查方法对于充电桩的故障排查，需要利用专业的检测设备和工具。
首先需要对充电桩进行外观检查，看是否存在明显的破损或漏电现象；然后使用测试仪器检测充电桩的电源、通讯、充电接口和显示屏等部件，确定故障点；最后根据检测结果，进行相应的维修措施。
3. 充电桩维修方法在进行充电桩维修时，需要遵循一定的操作规程和安全措施。
对于存在电源问题的充电桩，可能需要更换或修复电源模块；对于通讯问题，可能需要修复通讯线路或更换通讯模块；对于充电接口问题，可能需要更换充电插座；对于显示屏问题，可能需要校准或更换显示屏。

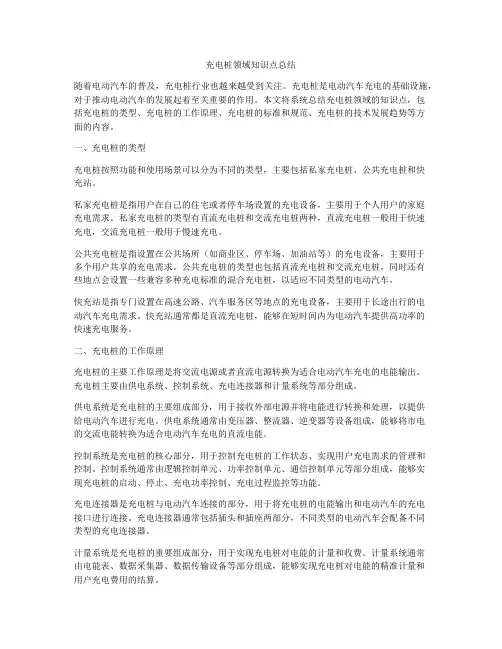

充电桩领域知识点总结随着电动汽车的普及，充电桩行业也越来越受到关注。
充电桩是电动汽车充电的基础设施，对于推动电动汽车的发展起着至关重要的作用。
本文将系统总结充电桩领域的知识点，包括充电桩的类型、充电桩的工作原理、充电桩的标准和规范、充电桩的技术发展趋势等方面的内容。
一、充电桩的类型充电桩按照功能和使用场景可以分为不同的类型，主要包括私家充电桩、公共充电桩和快充站。
私家充电桩是指用户在自己的住宅或者停车场设置的充电设备，主要用于个人用户的家庭充电需求。
私家充电桩的类型有直流充电桩和交流充电桩两种，直流充电桩一般用于快速充电，交流充电桩一般用于慢速充电。
公共充电桩是指设置在公共场所（如商业区、停车场、加油站等）的充电设备，主要用于多个用户共享的充电需求。
公共充电桩的类型也包括直流充电桩和交流充电桩，同时还有些地点会设置一些兼容多种充电标准的混合充电桩，以适应不同类型的电动汽车。
快充站是指专门设置在高速公路、汽车服务区等地点的充电设备，主要用于长途出行的电动汽车充电需求。
快充站通常都是直流充电桩，能够在短时间内为电动汽车提供高功率的快速充电服务。
二、充电桩的工作原理充电桩的主要工作原理是将交流电源或者直流电源转换为适合电动汽车充电的电能输出。
充电桩主要由供电系统、控制系统、充电连接器和计量系统等部分组成。
供电系统是充电桩的主要组成部分，用于接收外部电源并将电能进行转换和处理，以提供给电动汽车进行充电。
供电系统通常由变压器、整流器、逆变器等设备组成，能够将市电的交流电能转换为适合电动汽车充电的直流电能。
控制系统是充电桩的核心部分，用于控制充电桩的工作状态、实现用户充电需求的管理和控制。
控制系统通常由逻辑控制单元、功率控制单元、通信控制单元等部分组成，能够实现充电桩的启动、停止、充电功率控制、充电过程监控等功能。
充电连接器是充电桩与电动汽车连接的部分，用于将充电桩的电能输出和电动汽车的充电接口进行连接。
充电连接器通常包括插头和插座两部分，不同类型的电动汽车会配备不同类型的充电连接器。
一充电桩简介 (3)1 充电桩 (3)2 功能 (3)3 种类 (3)4 技术要求 (3)交流式 (4)直流式 (5)一体式 (6)5 通用性 (6)二建设要求 (7)1 概述 (7)2 充电桩安装说明 (7)3 充电桩布局 (8)4 充电桩验收流程 (8)三中国知名充电桩生产企业介绍 (10)四存在问题和风险分析 (10)存在问题 (10)风险分析 (12)五充电桩行业优势和风险 (12)1、充电桩行业投资机会分析 (13)2、充电桩行业投资风险分析 (14)政策和体制风险 (14)宏观经济波动风险 (14)技术风险 (15)原材料价格波动风险 (15)市场竞争风险 (15)资金不足风险 (15)经营和管理风险 (16)一充电桩简介1 充电桩充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。
充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。
充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。
2 功能充电桩（栓）能实现计时、计电度、计金额充电，可以作为市民购电终端。
同时为提高公共充电桩（栓）的效率和实用性，今后将陆续增加一桩（栓）多充和为电动自行车充电的功能。
3 种类按安装方式分：可分为落地式充电桩、挂壁式充电桩。
落地式充电桩适合安装在不靠近墙体的停车位。
挂壁式充电桩适合安装在靠近墙体的停车位。
按安装地点分：按照安装地点，可分为公共充电桩和专用充电桩。
公共充电桩是建设在公共停车场（库）结合停车泊位，为社会车辆提供公共充电服务的充电桩。
专用充电桩是建设单位（企业）自有停车场（库），为单位（企业）内部人员使用的充电桩。
充电桩硬件知识点总结1. 充电桩的基本结构和工作原理充电桩主要由外壳、控制器、电源模块、连接器等部件组成。
外壳是充电桩的保护结构，控制器是充电桩的大脑，负责控制和监测充电过程。
电源模块负责提供稳定的电源给充电桩，连接器是用来连接电动车和充电桩的接口。
充电桩的工作原理是通过控制器来控制电源模块，向电动车提供合适的电流和电压，从而实现电动车的充电过程。
控制器还可以根据用户需求进行智能调控，实现充电桩的远程监控和管理。
2. 充电桩的关键技术充电桩的关键技术包括充电管理、安全保护、通信控制、功率传输等方面。
充电管理技术是指充电桩对电动车充电过程的管理和控制。
包括充电过程的启动、停止、监测和记录等功能。
安全保护技术是指充电桩对电动车和充电桩本身安全的保护措施，包括过流保护、过压保护、过温保护等。
通信控制技术是指充电桩与其他设备或系统的通信和协同控制技术，包括与电动车的通信、与充电桩管理系统的通信等。
功率传输技术是指充电桩对电动车进行功率传输的技术，包括直流快充、交流充电等技术。
3. 充电桩的分类和特点根据电动车的充电方式，充电桩可以分为交流充电桩和直流充电桩。
交流充电桩适合于家庭和商业场所的充电需求，直流充电桩适合于快速充电场所的充电需求。
交流充电桩的特点是输出电压低、输出电流大，充电速度较慢，适合于慢充电场所。
直流充电桩的特点是输出电压高、输出电流大，充电速度快，适合于快速充电场所。
4. 充电桩的设计和制造充电桩的设计和制造需要考虑多方面的因素，包括外观设计、结构设计、电子设计、热管理设计等方面。
外观设计是指充电桩的外观样式和结构设计，包括充电桩的外形尺寸、外壳材料、外观颜色等。
结构设计是指充电桩的内部结构设计，包括控制器、电源模块、连接器的布置和连接方式等。
电子设计是指充电桩的电路设计和电子元件选择，包括充电桩的功率电路、控制电路、通信电路等。
热管理设计是指充电桩的散热设计和热传导设计，包括充电桩的散热结构、散热材料、散热方式等。

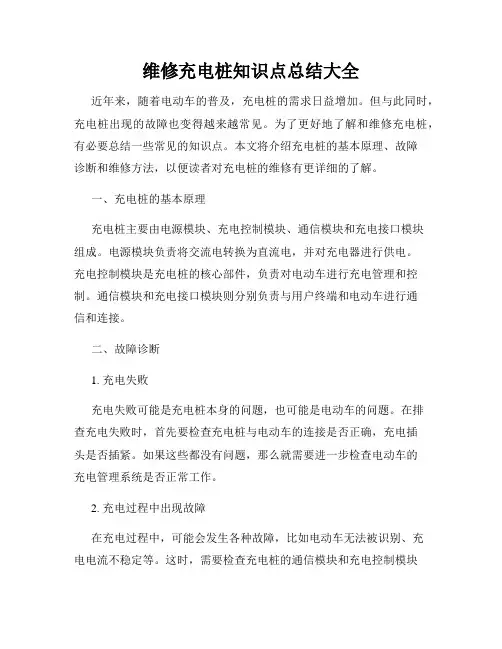

维修充电桩知识点总结大全近年来，随着电动车的普及，充电桩的需求日益增加。
但与此同时，充电桩出现的故障也变得越来越常见。
为了更好地了解和维修充电桩，有必要总结一些常见的知识点。
本文将介绍充电桩的基本原理、故障诊断和维修方法，以便读者对充电桩的维修有更详细的了解。
一、充电桩的基本原理充电桩主要由电源模块、充电控制模块、通信模块和充电接口模块组成。
电源模块负责将交流电转换为直流电，并对充电器进行供电。
充电控制模块是充电桩的核心部件，负责对电动车进行充电管理和控制。
通信模块和充电接口模块则分别负责与用户终端和电动车进行通信和连接。
二、故障诊断1. 充电失败充电失败可能是充电桩本身的问题，也可能是电动车的问题。
在排查充电失败时，首先要检查充电桩与电动车的连接是否正确，充电插头是否插紧。
如果这些都没有问题，那么就需要进一步检查电动车的充电管理系统是否正常工作。
2. 充电过程中出现故障在充电过程中，可能会发生各种故障，比如电动车无法被识别、充电电流不稳定等。
这时，需要检查充电桩的通信模块和充电控制模块是否正常工作。
如果这些部件没有问题，那么可能是电动车本身的故障。
三、维修方法1. 检查电源模块当充电桩无法正常供电时，需要检查电源模块。
首先，检查充电桩接入的电源线是否正常，有无断线或接触不良的现象。
其次，可以借助仪器对电源模块的输出电压和电流进行测试，以确认是否存在故障。
2. 检查充电控制模块当充电桩无法充电或充电过程中出现异常时，需要检查充电控制模块。
首先，可以借助仪器对充电桩的控制信号进行测试，以确认信号是否正常。
其次，可以检查充电控制模块的接线是否正确，有无断线或接触不良的现象。
3. 检查通信模块和充电接口模块当充电桩与用户终端或电动车之间无法通信时，需要检查通信模块和充电接口模块。
首先，可以检查通信模块的接线是否正确，有无断线或接触不良的现象。
其次，可以借助仪器对通信模块的通信信号进行测试，以确认信号是否正常。
充电桩基础知识和工作原理充电桩是一种用于给电动车辆充电的设备，它包括了充电接口、电源输入接口、电源接口、电源转换器、充电控制器等，通过与电动车辆进行连接，能够将交流电转化为直流电，并将能量存储到电动车辆的电池中。
充电桩的工作原理可以分为三个主要步骤：接口匹配、电源转换和充电控制。
首先，当电动车辆驶近充电桩时，充电接口会自动与电动车辆的充电接口进行匹配。
这个匹配过程主要包括了通信和电源匹配两个方面。
通信方面，充电桩和电动车辆之间通过通信协议进行信息交流，以确定适配的充电参数如最大充电功率、电压等。
电源匹配方面，则是通过电源输入接口和电动车辆的电源接口进行连接，以确保电源输出能够供给电动车辆。
接下来，电源输入接口将交流电源输入到充电桩中，充电桩内部的电源转换器将交流电转化为直流电。
电源转换器一般采用开关电源，通过开关管和变压器将交流电转化为直流电，并使用稳压稳流电源来保持充电过程中的电压和电流稳定。
在电源转换过程中，可以根据电动车辆的充电需求来调整输出的直流电电压和电流，以确保高效率和安全的充电。
最后，充电控制器根据通信协议中确定的充电参数来控制充电过程。
充电控制器主要包括充电机组、电能计量和保护装置等。
充电机组通过控制电源转换器输出的电压和电流，来控制充电过程中电量的输入。
电能计量装置用于测量充电过程中输入的电量和充电效率等信息，以便用户了解充电情况。
保护装置则负责监测充电过程中的电压、电流、温度等参数，并根据设置的保护指标来对充电过程进行保护，防止发生电压过高、电流过大等情况。
除了基本的工作原理，充电桩也可以根据充电模式进行分类。
目前常见的充电模式有交流充电和直流充电两种。
交流充电是通过充电桩将交流电转化为直流电后，通过充电接口和电动车辆的充电接口进行连接，将直流电输送到电动车辆中。
这种充电模式适用于充电功率较低的场景，典型应用是在家庭和办公场所进行充电。
直流充电则是直接将交流电转化为直流电，通过充电接口直接进行连接，将直流电输送到电动车辆的电池中。
充电桩知识点总结一、充电桩概述充电桩是一种供电设备，用于为电动车提供充电服务。
它通常包括充电设备、电力接口、通信接口和计量设备等组成部分，可以根据需求进行快充、慢充或超级快充等不同方式的充电。
充电桩种类包括交流充电桩、直流充电桩和无线充电桩等。
交流充电桩是指通过交流电源为电动车充电的设备，直流充电桩是指通过直流电源为电动车充电的设备，而无线充电桩则是指采用无线充电技术为电动车充电的设备。
二、充电桩的分类1. 按充电方式分类（1）交流充电桩：主要用于家庭充电或商业场所的慢充电，其充电功率一般为3-22kW，适用于小功率电动车的充电。
（2）直流充电桩：主要用于快速充电，其充电功率一般为50-350kW，适用于大功率电动车的充电。
2. 按用途分类（1）公共充电桩：主要安装在公共停车场、购物中心、加油站等场所，为电动车提供充电服务。
（2）私家充电桩：主要安装在私人住宅或公司停车场内，为家庭或企业的电动车提供充电服务。
3. 按充电接口分类（1）国标充电桩：采用国家标准的电力接口，适用于国产电动车和部分进口电动车的充电。
（2）欧标充电桩：采用欧洲标准的电力接口，适用于部分进口电动车的充电。
（3）特斯拉充电桩：专门为特斯拉品牌的电动车设计的充电设备。
4. 按充电场景分类（1）路边充电桩：安装在城市道路旁边，方便电动车在行驶途中进行充电。
（2）停车场充电桩：安装在停车场内，为停放车辆提供充电服务。
三、充电桩的工作原理充电桩主要包括充电设备、电力接口、通信接口和计量设备等组成部分，其工作原理如下：1. 充电设备：包括充电控制器、变频器、整流器和冷却系统等组件，用于控制充电桩的工作状态和给电动车充电。
2. 电力接口：用于连接电动车和充电桩的电力传输接口，包括交流接口和直流接口两种。
3. 通信接口：用于与电动车进行通信，传输充电参数和控制信息，包括有线通信和无线通信两种方式。
4. 计量设备：用于测量充电电能和计量支付，包括电能表、信号采集器和支付终端等设备。
60kw充电桩基础1. 引言随着电动汽车的普及，充电基础设施建设变得越来越重要。
为了满足用户对电动汽车的充电需求，60kw充电桩成为了一种常见的选择。
本文将深入探讨60kw充电桩的基础知识，包括其工作原理、安装要求、维护保养等方面。
2. 工作原理60kw充电桩是一种用于给电动汽车进行快速充电的设备。
它通过将交流电转换为直流电，并以高功率输出给车辆进行快速充电。
下面是60kw充电桩的工作原理：•输入功率控制：通过交流输入端口接受外部供电，然后经过输入功率控制模块进行功率调节和保护，确保输入功率在合适范围内。
•直流输出：经过输入功率控制模块调节后，交流电被转换为直流，并通过直流输出端口提供给连接的车辆。
•充电管理系统：60kw充电桩配备了先进的充电管理系统，能够监测和管理整个充电过程。
它可以实时监测车辆的充电状态，调节输出功率以满足车辆的需求，并提供充电结束后的报告。
3. 安装要求为了确保60kw充电桩的正常工作和安全性，以下是一些安装要求需要被满足：•供电：60kw充电桩需要接入稳定可靠的三相交流供电系统，并且需要符合相关国家标准。
•环境：充电桩应该安装在通风良好、温度适宜的环境中，远离易燃物品和水源。
•地基：为了确保稳定性和安全性，充电桩需要固定在坚实的地基上，并满足相关建设规范。
•连接线路：60kw充电桩需要使用符合标准的连接线路进行连接，以确保能够承受高功率输出并减少能量损耗。
4. 维护保养为了延长60kw充电桩的使用寿命并确保其正常运行，以下是一些建议的维护保养措施：•定期检查：定期检查充电桩的外观、连接线路和绝缘状况，确保没有异常情况发生。
同时还应该检查并清理充电桩周围的杂物，保持通风畅通。
•清洁：定期清洁充电桩的外壳和连接接口，防止灰尘和污垢积累影响其正常工作。
•维护维修：如果发现充电桩出现故障或异常情况，应及时联系专业维修人员进行维护和修复，切勿私自拆卸或修理。
•软件更新：随着技术的不断进步，60kw充电桩的软件也需要定期更新以提供更好的功能和性能。
充电桩产品知识介绍充电桩是一种用电能转化为电动汽车充电能量的设备，也被称为电动汽车充电设备或电动汽车充电桩。
随着电动汽车的普及，充电桩已成为重要的基础设施之一、下面将介绍充电桩的产品知识。
一、充电桩的基本构成及工作原理：充电桩主要由充电枪、连接线、充电桩主机、充电管理系统等组成。
充电桩通过电源将交流电转化为直流电，然后通过充电枪向电动汽车充电。
在充电桩充电的过程中，需要注意以下几个关键环节：1.安全性：充电桩需要具备过压、过流、短路保护等功能，确保充电过程中不会对人和车辆造成安全隐患。
2.充电效率：充电桩需要高效地将交流电转化为直流电，并将电能传输给电动汽车，以提高充电速度和效率。
3.充电桩的通信功能：充电桩需要与车辆进行通信，监测和控制充电过程，实现用户的充电需求和支付功能。
二、充电桩的类型：1.慢速充电桩：慢速充电桩通常用于私人住宅和停车场等场所，是最基本的充电设备。
它的输出功率较低，充电速度较慢，一般适用于温和的日常用车充电需求。
2.快速充电桩：快速充电桩的输出功率较高，在较短时间内为电动汽车充电。
快速充电桩适用于需要快速充电的场所，如加油站、商业中心等。
3.超级充电桩：超级充电桩是最高级别的充电设备，可以为电动汽车提供极高功率的直流电，将充电时间缩短到几分钟。
超级充电桩适用于长途旅行和高速公路等场所。
三、充电桩的标准和接口：为了保证不同品牌和型号的电动汽车能够兼容不同类型的充电桩，充电桩行业制定了一些标准和接口规范。
目前，最常用的充电桩标准包括国际上的CHAdeMO标准和欧洲的CCS标准，以及中国的GB/T标准。
这些标准规定了充电桩和电动汽车之间的通信和电源接口，确保充电设备的互操作性。
四、充电桩的发展趋势：充电桩作为电动汽车的重要配套设施，随着电动汽车的普及，充电桩市场将迎来更广阔的发展空间。
1.提高充电速度和效率：随着技术的发展，充电桩将更加高效地将电能传输给电动汽车，提高充电速度和效率，缓解用户的焦虑情绪。
充电桩工作原理电气系统交流充电桩电气系统设计如图5所示，主回路由输入保护断路器、交流智能电能表、交流控制接触器和充电接口连接器组成；二次回路由控制继电器、急停按钮、运行状态指示灯、充电桩智能控制器和人机交互设备（显示、输入与刷卡）组成。
主回路输入断路器具备过载、短路和漏电保护功能；交流接触器控制电源的通断；连接器提供与电动汽车连接的充电接口，具备锁紧装置和防误操作功能。
二次回路提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；交流智能电能表进行交流充电计量；人机交互设备则提供刷卡、充电方式设置与启停控制操作。
工作流程交流充电桩的刷卡交易工作流程如图6所示。
通信管理整体系统由四部分组成：电动汽车充电桩、集中器、电池管理系统系统(BMS)、充电管理服务平台。
电动汽车充电桩的控制电路主要由嵌入式ARM处理器完成，用户可自助刷卡进行用户鉴权、余额查询、计费查询等功能，也可提供语音输出接口，实现语音交互。
用户可根据液晶显示屏指示选择4种充电模式：包括按时计费充电、按电量充电、自动充满、按里程充电等。
电动汽车充电机控制器与集中器利用CAN总线进行数据交互，集中器与服务器平台利用有线互联网或无线GPRS网络进行数据交互，为了安全起见，电量计费和金额数据实现安全加密。
电池管理系统系统(BMS)的主要功能是监控电池的工作状态(电池的电压、电流和温度)、预测动力电池的电池容量(SOC)和相应的剩余行驶里程，进行电池管理以避免出现过放电、过充、过热和单体电池之间电压严重不平衡现象，最大限度地利用电池存储能力和循环寿命。
充电服务管理平台主要有三个功能：充电管理、充电运营、综合查询。
充电管理对系统涉及到的基础数据进行集中式管理，如电动汽车信息、电池信息、用户卡信息、充电桩信息;充电运营主要对用户充电进行计费管理;综合查询指对管理及运营的数据进行综合分析查询。
控制导引系统连接方式见图B2、图B3、图B4。
图中各部件的功能与特性见表B1。
表B1 控制导向器功能表代号部件表功能/特性方式12或34图B2图B3图B4A辅助触点—连接器的检测—车载充电机的启动（可选）—导引回路×××××××BP断开连接器的耦合—在主要的触点断开以前，打开导引回路，给系统断电t＞100 ms×C1供电设备上的主要连接器—如果0.5 kΩ＜R0＜2 kΩ，正常操作时闭合××C2（可选）车辆上的主要接触器—正常操作时闭合×E1辅助供电—用低压直流电来为导引电路供电，包括：保护性接地导体、导引和车体××D1二极管—不用—防止电动车辆上的计算机被供电设备供电×××D2二极管防止辅助电路E1和M1被电动车辆加电××D3二极管防止充电机内辅助供电电路E1和地的短路×FC（可选）闭合活门—启动车载充电机××G 控制触点（连接时最后闭合）—检测连接器所用的地—控制回路所用的地—数据的零地××××××M1测量电路整个回路的电阻值R00.5kΩ＜R0＜2kΩ××R 附加的电阻或传感器—安装在车辆的连接器中—安装在充电站中××T1辅助变压器—与主供电电路隔离L通讯+串行通讯×K通讯-串行通讯×注：×代表现有附件。
概述发展电动汽车是国家新能源战略的重要方向，电动汽车充电站的技术发展、布局、建设又是发展电动汽车必不可少的重要环节。
浙江谐平科技股份有限公司依托浙江大学，凭借多年来对电力系统、电力电子技术、电池储能技术的理解和积累推出基于V2G技术和储能技术的电动汽车充电站电气系统解决方案。
该方案不但能提供电动汽车电池充电、换电，还能扩展为分布式储能电站，开放、互动、智能的充放电管理，将使具有储能电站功能的充电站成为智能电网的重要组成能部分。
组成部分X-EVR充电站电气系统包括供电系统、充电设备、监控系统三大部分。
供电系统主要为充电设备提供电源，主要由一次设备（包括开关、变压器及线路等）和二次设备（包括检测、保护、控制装置等）组成，专门配备有源滤波装置消除谐波，稳定电网。
充电设备是整个充电站电气系统的核心部分，一般分直流充电装置和交流充电装置（桩），直流充电装置，即非车载充电机，实现电池快充功能，可按功率输出分成大型、中型、小型，公司产品型号为X-DR。
交流充电装置（桩）提供电池慢充功能，公司产品型号X-AR。
X-DR型非车载充电机采用V2G技术，通过进口高频IGBT整流逆变模块，不仅能对动力电池进行安全、快速地充电，而且依靠控制器与后台系统的通讯，能将动力电池的能量回馈到电网，完成电网与电池之间的双向能量交换。
X-DR型非车载充电机采用高速CAN总线，保证通讯连接的快速、可靠。
具体原理图、实物图如下：交流充电桩主要提供车辆慢充的功能，输出为交流电，连接车载充电器。
具体原理图、实物图如下：充电监控系统由一台或多台工作站或服务器组成，可以包括监控工作站、数据服务器等，这些计算机通过网络联结。
监控工作站提供充电监控人机交互界面，实现充电机的监控和数据收集、查询等工作；数据服务器存储整个充电系统的原始数据和统计分析数据等，提供数据服务及其他应用服务。
技术优势谐平科技的充电站电气建设方案的主要技术优势：1. 安全、高效、智能、互动的充放电管理系统，将使充电站真正成为坚强智能电网的重要组成部分，2. 成熟的输配电技术和优化的电能质量控制技术保证充电站安全、可靠的并网运行。
3. 先进V2G技术、电力电子技术和对动力电池的长期研究既保证动力电池高效的充电效率，也充分考虑电网的高效稳定运行。
电动汽车充电机的分类直流充电机：指采用直流充电模式为电动汽车动力蓄电池总成进行充电的充电机。
直流充电模式是以充电机输出的可控直流电源直接对动力蓄电池总成进行充电的模式。
交流充电机：指采用交流充电模式为电动汽车动力蓄电池总成进行充电的充电机。
交流充电模式是以三相或单相交流电源向电动汽车提供充电电源的模式。
交流充电模式的特征是：充电机为车载系统。
充电机适应电池类型：充电机至少能为以下三种类型动力蓄电池中的一种充电：锂离子蓄电池、铅酸蓄电池、镍氢蓄电池。
电动汽车充电机详细参数恒压恒流充电模式，自动完成整个充电过程。
使整个充电过程更贴近电池原有特性，避免采用机车原充电方式所造成的蓄电池欠充、过充等问题，有效延长蓄电池使用寿命。
机车蓄电池充电机工作时无需人工值守，超长时间充电，无过充危险电路特点1．采用已非常成熟的Buck---Boost Converter电路拓扑和技术，使得电路可靠性提高。
2．由于充电机电路工作在开关状态，其转换效率高，整个工作期间效率都在90%以上，不影响机车直流发电机原有工作状态，对机车其它设备不构成影响。
3．采用独特的控制技术，使升降压过渡平稳。
4．电压模式、电流模式双环路控制，工作更稳定。
5．保护电路齐全，各单元电路逐级保护，使充电机工作更加可靠。
6．独特的电路布局和构架，使自身辐射小，不对机车其它设备构成干扰，同时抗干扰能力强，自身工作更稳定。
功能特点1. 该充电机具有手动、自动和短接三种状态控制，使用操作更加灵活。
a) 自动状态----充电机可根据内燃机工作情况，自动切换工作状态，自动完成电池的接入（短接状态）、断开充电的全过程，不增加工作人员的工作强度。
b) 手动状态----无论是否启动发电机，均可强制充电机工作在充电状态，此功能便于在机车保养维护期间，对其电池的保养和维护时，不需使用其它额外充电设备，通过保养检修时所用110V外接供电线路，就可完成电池的充电保养。
c) 短接状态----在充电机发生故障或不需要充电机工作时，隔离充电机，恢复机车原有线路，无论充电机发生任何情况，均能保证机车正常工作状态2. 自带LED电压和电流显示，便于监视充电机工作状态。
3. 体积小巧、便于安装。
电动汽车充电机对供电电压的要求（1）直流充电机输入为额定线电压380V±10%、50±1Hz的三相交流电；（2）对于容量小于（等于）5kW的交流充电机，输入为额定电压220V±10%、50±1Hz 的单相交流电；（3）对于容量大于5kW的交流充电机，输入为额定线电压380V±10%、50±1Hz的三相交流电。
电动汽车充电机的工作原理（1）充电机没有与动力蓄电池总成建立连接时，充电机经过自检后自动初始化为常规控制充电方式（可选择手动、IC卡或充电机监控系统操作方式）。
充电机采用手动操作时，应具有明确的操作指导信息。
（2）充电机与动力蓄电池总成建立连接后，通过通信获得动力蓄电池总成的充电信息，自动初始化为动力蓄电池总成ECU自动控制方式（简称自动控制充电方式）。
充电机的充电效率和功率因数交流输入隔离型AC-DC充电机的输出电压为额定电压的50%～100%，并且输出电流为额定电流时，功率因数应大于0.85，效率应大于等于90%。
直流输入非隔离型DC-DC 充电机的效率待定。
电动汽车充电机接口和通信要求充电机接口：充电机与电动汽车之间的连接应包括以下几部分：高压充电线路、充电控制导引线、充电控制电源线、充电监控通信连接线、接地保护线。
同时，充电机应预留与充电站监控系统连接的通信接口。
充电机通信要求：推荐采用CAN总线以及CAN2.0协议作为充电机的通信总线形式和通信协议。
通信内容包括：动力蓄电池单体、模块和总成的相关技术参数，充电过程中电池的状态参数，充电机工作状态参数，车辆基本信息等。
电动汽车充电机的使用和保养① 交流电源插座必须与充电机的交流电源插头相匹配。
② 交流电压应较稳定，变化不应超过220V±10﹪范围。
③ 充电操作程序：a、开车辆的电源锁开关b、充电插头与车身充电插座c、电源插头与市电插座相连。
④ 充电器接通电源后，当接线正确时电源指示灯亮，1-30A充电电流指示灯亮一路恒充、二路恒充指示灯亮。
充电时间亏电状态下10小时以上为好。
⑤ 充电过程变化如下：第一阶段恒流25A充电6小时左右；第二阶段恒压充电3小时左右；最后进入浮充阶段，这时，浮充灯会亮，充电电流指示灯只亮1-2只，风扇停止转动。
包合灯亮进入浮充阶段说明电池电量已经充足。
⑥ 待电池充满电后，或任何需要关机时，必须先断开电器输入端电源，然后再断开充电器与电池之间的连接。
