Proteus入门教程作者：archeng504 日期：2006-1-2本文将简单介绍一下Proteus 的使用。

在这里，我用的Proteus 版本是Proteus6.7 sp3 Professional。

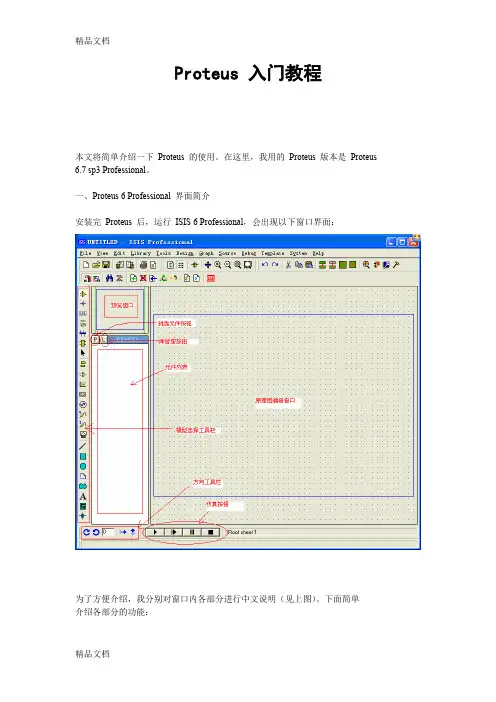

一、Proteus 6 Professional界面简介安装完Proteus 后，运行ISIS 6 Professional，会出现以下窗口界面：为了方便介绍，我分别对窗口内各部分进行中文说明（见上图）。

下面简单介绍各部分的功能：1．原理图编辑窗口（The Editing Window）：顾名思义，它是用来绘制原理图的。

蓝色方框内为可编辑区，元件要放到它里面。

注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。

2．预览窗口（The Overview Window）：它可显示两个内容，一个是：当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。

3．模型选择工具栏（Mode Selector Toolbar）：主要模型（Main Modes）：1* 选择元件（components）（默认选择的）2* 放置连接点3* 放置标签（用总线时会用到）4* 放置文本5* 用于绘制总线6* 用于放置子电路7* 用于即时编辑元件参数（先单击该图标再单击要修改的元件）配件（Gadgets）：1* 终端接口（terminals）：有VCC、地、输出、输入等接口2* 器件引脚：用于绘制各种引脚3* 仿真图表（graph ）：用于各种分析，如 Noise Analysis 4* 录音机5* 信号发生器（generators ）6* 电压探针：使用仿真图表时要用到 7* 电流探针：使用仿真图表时要用到 8* 虚拟仪表：有示波器等2D 图形（2D Graphics ）： 1* 画各种直线 2* 画各种方框 3* 画各种圆 4* 画各种圆弧 5* 画各种多边形 6* 画各种文本 7* 画符号 8* 画原点等4．元件列表（The Object Selector ）：用于挑选元件（components ）、 终端接口（terminals ）、 信号发生器（ generators ）、 仿 真 图 表 （ graph ） 等 。

proteus教程

proteus教程

proteus教程Proteus是一款集成电路设计软件，广泛应用于电子工程师和学生的电路设计、仿真和调试过程中。

本篇教程将介绍Proteus的基本操作和功能，帮助读者快速上手并了解其特点和优势。

一、Proteus简介Proteus是由Labcenter Electronics Ltd.开发的一款电子电路仿真软件，拥有电路设计、仿真和调试等功能。

它的特点是功能强大、易于使用和操作灵活，适用于不同层次和规模的电路设计。

Proteus主要有两个模块组成，分别是ISIS和ARES。

二、Proteus的安装和启动1. 下载和安装- 在官方网站下载适合自己操作系统的Proteus安装包，按照安装向导进行软件的安装。

2. 启动Proteus- 打开软件后，会看到一个界面，其中包括主菜单、工具栏、主编辑窗口和项目管理器。

3. 创建新工程- 在主菜单中选择“文件”>“新建”>“工程”，然后命名并保存你的工程。

三、Proteus的基本操作1. 画原理图- 在ISIS模块中进行原理图绘制，可以选择对应的元件，进行拖拽和连接。

2. 设置元件属性- 双击元件，弹出元件属性设置对话框，可以更改元件的参数和特性。

3. 进行仿真- 在ISIS模块中，选择仿真按钮进行仿真操作，可查看输出结果和波形图。

4. PCB设计- 在ARES模块中进行PCB设计，将原理图转化为布局图，设置器件封装和布线。

5. 生成Gerber文件- PCB设计完成后，可以导出Gerber文件，用于制作实际PCB板。

四、Proteus的特点和优势1. 强大的模拟仿真功能- Proteus提供了多种仿真器件和模型，可以对电路进行精确的仿真和分析。

2. 模块化设计- Proteus支持模块化设计，可以将不同原理图和模型组合起来，便于电路设计和调试。

3. 丰富的元件库- Proteus内置了大量的元件库，包括模拟电路和数字电路的常用元件和器件。

4. PCB设计和布局- ARES模块提供了先进的PCB设计功能，可以进行布局和布线，满足不同的设计需求。

Proteus软件快速入门

Proteus软件快速入门
选择“File->Load Design”菜单项或单击工具图标 ，弹出“Load ISIS Design File”对话框如图2.4所示，选择所要打开的文件即可。注意打开的是.DNS设计文件。
图2.4
