PROTEUS 入门教程PPT课件

音频信号输出15单周期数字脉冲激励源数字脉冲信号输出16数字时钟信号激励源数字时钟信号输出17数字模式信号激励源数字模式信号输出18虚拟仦器逻辑分析仦logicanalyser定时计数器countertimer虚拟终端virualterminalspi调试器spidebuggeri2c调试器i2cdebugger信号収生器signalgenerator模式収生器patterngenerator电压表和电流表acdcvoltmetersammeters19模式収生器模式収生器编码信号调试端口输出模式信号20虚拟终端21模式収生器编码信号虚拟终端输出模式信号22信号収生器调幅信号源名称补偿电压v正弦信号参数23调幅信号输出信号収生器参数设置24曲线图表数字图表digital混合分析图表mixed频率分析图表frequency转移特性分析图表transfer噪声分析图表noise失真分析图表distortion傅立叶分析图表fourier音频分析图表audio交互分析图表interactive一致性分析图表conformance直流扫描分析图表dcsweep交流扫描分析图表acsweep基于转移特性分析图表的电路分析数字分析图表
系统结构如图所示：
HS1101 频率发生
一PCB设计系统。
.
3
开始
ISIS 智能原理图输入流程新建设计文档
➢ 设置编辑环境：用户可自定义图形外观，包括线宽、填充类型、字符等。
➢ 原理图连线：点击元件引脚或者先前连好的线，就能实现连线；也可使用自动连线工具连线；
➢ 建立网络表：网络表是电路板与电路原理图之间的纽带。建立的网表用于PCB制板。
.
34
子电路F1电路原理图
.
35
模块电路VCO1电路原理图

Proteus 入门教程

Proteus入门教程作者：archeng504 日期：2006-1-2本文将简单介绍一下Proteus 的使用。

在这里，我用的Proteus 版本是Proteus6.7 sp3 Professional。

一、Proteus 6 Professional界面简介安装完Proteus 后，运行ISIS 6 Professional，会出现以下窗口界面：为了方便介绍，我分别对窗口内各部分进行中文说明（见上图）。

下面简单介绍各部分的功能：1．原理图编辑窗口（The Editing Window）：顾名思义，它是用来绘制原理图的。

蓝色方框内为可编辑区，元件要放到它里面。

注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。

2．预览窗口（The Overview Window）：它可显示两个内容，一个是：当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。

3．模型选择工具栏（Mode Selector Toolbar）：主要模型（Main Modes）：1* 选择元件（components）（默认选择的）2* 放置连接点3* 放置标签（用总线时会用到）4* 放置文本5* 用于绘制总线6* 用于放置子电路7* 用于即时编辑元件参数（先单击该图标再单击要修改的元件）配件（Gadgets）：1* 终端接口（terminals）：有VCC、地、输出、输入等接口2* 器件引脚：用于绘制各种引脚3* 仿真图表（graph ）：用于各种分析，如 Noise Analysis 4* 录音机5* 信号发生器（generators ）6* 电压探针：使用仿真图表时要用到 7* 电流探针：使用仿真图表时要用到 8* 虚拟仪表：有示波器等2D 图形（2D Graphics ）： 1* 画各种直线 2* 画各种方框 3* 画各种圆 4* 画各种圆弧 5* 画各种多边形 6* 画各种文本 7* 画符号 8* 画原点等4．元件列表（The Object Selector ）：用于挑选元件（components ）、终端接口（terminals ）、信号发生器（ generators ）、仿真图表（ graph ）等。

第3章Proteus的虚拟仿真工具ppt课件全

❖ 2. 编辑单频率调频波发生器 ❖ (1) 双击原理图中的单频率调频波发生器符号，出现
第3章 Proteus的虚拟仿真工具ppt 课件（全）
❖ 单频率调频波发生器的属性设置对话框，如图3-15 所示。
❖ 其中，主要参数说明如下： ❖ Offset：电压偏置值。 ❖ Amplitude：电压幅值。 ❖ Carrier Freq：载波频率fC。 ❖ Modulation Index：调制指数MDI。 ❖ Signal Freq：信号频率fS。 ❖ 经调制后，输出信号为
❖ 1. 放置单频率调频波发生器 ❖ (1) 在Proteus ISIS环境中单击工具箱中的
“Generator Mode”按钮图标，出现如图3-1所示的所有激励源名称列表。
❖ (2) 用鼠标左键单击“SFFM”，则在预览窗口出现单频率调频波发生器的符号。
❖ (3) 在编辑窗口双击，则单频率调频波发生器被放置到原理图编辑界面中，可使用镜像、翻转工具对其位置和方向进行调整。
❖ (5) 示波器显示的图形如图3-6所示。
SINE SOURCE 1
A
B
SINE SOURCE 2
C
D
图3-5 正弦波信号发生器与示波器的连接
图3-6 示波器显第示3章的正Pro弦teu波s的信虚号拟波仿真形工具ppt
课件（全）
3.1.3 脉冲发生器
❖ 脉冲发生器能产生各种周期的输入信号，如方波、锯齿波、三角波及单周期短脉冲。
❖ 下面我们结合电路分析实例，对Proteus VSM 下的虚拟仿真仪器和工具逐一介绍。
第3章 Proteus的虚拟仿真工具ppt 课件（全）
3.1 激励源
❖ 激励源为电路提供输入信号。Proteus ISIS 为用户提供了如表3-1所示的各种类型的激励源，允许对其参数进行设置。

Proteus实例教程课件-第1章

Proteus实例教程
清华大学出版社
第1章 Proteus电路设计仿真基础
1.1 Proteus ISIS简介
1.2 Proteus ISIS编辑环境
1.3 激励源
1.4 虚拟仪器
1.5 图表仿真
本章简要介绍
Proteus 7 Professional是一款EDA开发工具，集电路设计、仿真和制版等功能于一身，它具有强大的电子元件库、丰富的虚拟仪器与仿真工具，以及逼真的仿真界面和动画效果。Proteus软件由两部分组成： (1) ISIS—智能原理图输入系统，系统设计与仿真的基本平台； (2) ARES—高级PCB布线编辑软件。
也可直接选择主菜单中的【Template】→【Set Design Defaults…】，打开画图模板设置选项，如图1-12所示。
图1-12 打开模板设计对话框
接着出现Edit Design Defaults(编辑模板设计)对话框，如图 1-13所示。在“Show hidden text”选项中把对钩去掉，然后单击“OK”按钮即可。
图1-1 ISIS 7 Professional在程序中的位置
图1-2为ISIS 7 Professional运行时的界面。
1.1.2 Proteus ISIS界面
接下来先从最简单的电路设计与仿真过程来熟悉 Proteus ISIS的界面：设计一个电容充放电电路，并通过电路仿真观察其电流流向和灯泡的亮、灭。
图1-10 元件属性设置对话框
注意到每个元件的旁边显示灰色的 “<TEXT>”，为了使电路图清晰，可以取消此文字显示。双击此文字，打开一个对话框，如图1-11所示。在该对话框中选择“Style”，先取消选择“Visible” 右边的“Follow Global”选项，再取消选择“Visible”选项，单击“OK”按钮即可

1.Proteus使用(1)PPT资料23页

1.Proteus使用1

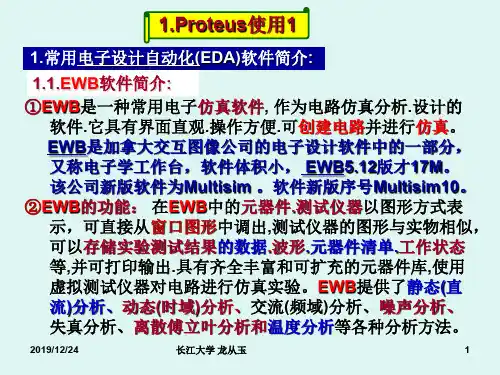

1.常用电子设计自动化(EDA)软件简介:
1.1.EWB软件简介:
①EWB是一种常用电子仿真软件, 作为电路仿真分析.设计的软件.它具有界面直观.操作方便.可创建电路并进行仿真。 EWB是加拿大交互图像公司的电子设计软件中的一部分，又称电子学工作台，软件体积小， EWB5.12版才17M。该公司新版软件为Multisim 。软件新版序号Multisim10。
2019/12/24
长江大学龙从玉
1
1.2.Protel 99SE软件简介:
Protel 是PROTEL公司在80年代末推出的EDA软件。
1). Protel 99SE 主要组成:电路原理图设计系统+印刷电
路板设计系统。
2).Protel 99SE的功能特点：
①. Protel 99SE有自己的资源管理器，并能充分利用
图形发生器.直流电压表.直流电流表,交流电压表.交流电流表.
←放置各种线:
有器件.引脚.端口.图形线.总线等
←放置矩形框:
移动鼠标到框的一角,按下左键拖动,释放后完成.
图
←放置圆形框:
移动鼠标到圆心,按下左键拖动,释放后完成.
形
←放置圆弧线:
鼠标移到起点,按下左键拖动,释放后调整弧长,点击鼠标完成.
②EWB的功能：在EWB中的元器件.测试仪器以图形方式表示，可直接从窗口图形中调出,测试仪器的图形与实物相似，可以存储实验测试结果的数据.波形.元器件清单.工作状态等,并可打印输出.具有齐全丰富和可扩充的元器件库,使用虚拟测试仪器对电路进行仿真实验。EWB提供了静态(直流)分析、动态(时域)分析、交流(频域)分析、噪声分析、失真分析、离散傅立叶分析和温度分析等各种分析方法。

详细版Proteus使用入门教程.ppt

这种方法主要用于对元件名熟悉之后，为节约时间而直接查找。对于初学者来说，还是分类查找比较好，一是不用记太多的元件名，二是对元件的分类有一个清楚的概念，利于以后对大量元件的拾取。
最新.课件
32
图1-17 直接拾取元件示意图
最新.课件
33
按照电容的拾取方法，依次把五个元件拾
取到编辑界面的对象选择器中，然后关闭元件拾取对话框。元件拾取后的界面如图1-18 所示。
失真分析：用于确定由测试电路所引起的电平失真的程度，失真分析图表用于显示随频率变化的二次和三次谐波失真电平。741放大电路的失真分析如图1-7所示。
最新.课件
11
图1-6 741放大电路的噪声分析
图1-7 741放大4. Proteus微处理器系统仿真
单片机系统的仿真是Proteus VSM的主要特色。用户可在Proteus中直接编辑、编译、调试代码，并直观地看到仿真结果。
图1-3 Proteus 激励源的可编辑格式示例
最新.课件
9
3. 交互式仿真实例(741放大电路)
高级仿真(ASF)实例(741放大电路分析)如图 1-5所示。
激励源
电压探针
虚拟仪器
❖图1-5 741放大电路分析
最新.课件
10
噪声分析：显示随频率变化的输出噪声和等效输入噪声电压，并列出电路各部分所产生的噪声电压清单。741放大电路的噪声分析如图1-6所示。
最新.课件
39
按图1-20所示元件位置布置好元件。使用界面左下方的四个图标、、、可改变元件的方向及对称性。把两位开关调整成图示的方位。
图1-20 元件布置
最新.课件
40
先存一下盘。建立一个名为Proteus的目录，选主菜单File→Save Design As，在打开的对话框中把文件保存为Proteus目录下的“Cap1.DSN”，只用输入“Cap1”，扩展名系统自动添加。

proteus培训课件

右击某一元键不放，则可以拖动该对象
总结一下选择、放置对象的方法：
1）在proteus7.1版本以上，选择和放置元器件的操作跟以前的版本有很大的不同，本讲义将述7.1以上版本的操作方法。 2）当鼠标处于选择模式时，左键点击对象表示标记，左键拖动一个方框则框内所有对象将会被标记，且框的边可以通过拖动改变大小。 3）右击对象可以选中对象，同时会弹出快捷菜单。 4）在空白处点击左键可以清除对元件的选择，或在空白处点右键再选择clear selection也可不选元件。
Proteus软件简介
软件能模拟 51 单片机，AVR单片机，PIC 单片机，以及部分ARM芯片。还提供了30多种元器件库，数千种元器件；能仿真模拟和数字电路，比如时序分析、频响分析、傅立叶分析、噪声分析等。支持的外围器件也很多包括： A/d、LCD、LED 数码管、温度、时钟芯片、 A/D转换器等。
ISIS和ARES应用软件。
ISIS-----智能原理图输入系统，系统设计与仿真的基
本平台。
ARES-----高级PCB布线编辑软件。在Proteus中，从原理图设计、单片机编程、系统仿真到PCB设计一气呵成，真正实现了从概念到产品的完整设计。
Proteus的特点: ①实现了单片机仿真和SPICE电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI 调试器、键盘和LCD系统仿真的功能；有各种虚拟仪
用于设置图纸、元件等的颜色。还可以用来设置数字信号不同状态的颜色。比如用红色表示高电平，绿色表示低电平，灰色表示不确定电平。
Proteus软件界面——System
用于设置系统打开时默认的文件路径、纸张大小、最大撤消次数、文件备份分数、备份时间间隔等。

Proteus实例教程课件

LED灯电路设计
LED是一种高亮度、低功耗的发光二极管，常用于电子设备中的照明和显示。
LED灯电路是利用LED的特性制作的一种简单电路，通常包括一个限流电阻和一个LED。
在制作LED灯电路时，需要根据LED的电压和电流参数选择合适的限流电阻，以使LED正常工作。
电机控制电路设计
电机控制电路是利用电子技术对电机进行控制的一种电路，它可以实现对电机的调速、正反转等控制
Proteus与Multisim的比较
Multisim的优点
Multisim在电路仿真方面有着较广泛的应用，支持多种电路元件和组件，提供了较为详细的电路分析功能，可以进行模拟和数字电路的设计与仿真。
Proteus的优点
Proteus具有强大的嵌入式系统设计和单片机应用开发功能，可以完成电路图设计、电路仿真、PCB设计等功能，支持多种单片机和外设芯片。
元件库面板
提供多种电子元件、模块和虚拟仪器供选择。
菜单栏和工具栏
提供多种操作选项和工具，如文件管理、编辑工具、仿真设置等。
软件基本操作
01 绘制电路图
使用提供的元件库和工具栏，绘制电路图并进行布局。
03
02
仿真设置
编程与调试
对单片机、FPGA等嵌入式系统进行编程，并使用虚拟仪器进行调试。
设置仿真参数，如电源、信号源、接地等，并选择仿真算法和运行仿真。
proteus实例教程课件
xx年xx月xx日
目录
• Proteus软件简介 • 电路设计与仿真 • 实例教程 • 实战练习 • Proteus与其他EDA软件的比较 • Proteus软件进阶技巧
01
Proteus软件简介
软件功能

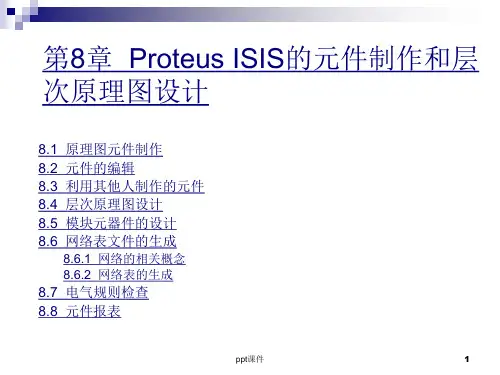

proteus元件制作 ppt课件

绘制原理图元件的基本步骤如下：
ppt课件
3
(1) 打开Proteus 7 ISIS编辑环境，新建一个“New Design”，系统将清除所有原有的设计数据，出现一张空的设计图纸。
(2) 用二维工具“2D GRAPHICS”中的绘制“Device Body图”，8-1 如绘制图的D8e-v1ice所Bo示dy 。
1
和大多数其他电子设计软件一样， Proteus 提供了元件制作和层次电路图设计功能，使读者能够满足一些特殊设计的需要，并能够在电路较为复杂时，实现由上而下或由下而上的层次原理图设计，以使图纸清晰，可读性强。
ppt课件
2
8.1 原理图元件制作
在绘制原理图的过程中，如果遇到原理图元件库中找不到的元器件，或是没有适合使用的元器件时，需要自行制作原理图元件。
U1:E
11
10
74LS04
❖图8-39 层次电路设计例图
图8-39是一个层次电路，其中MASTER和SLAVE为子电路，子电路的具体电路图如图8-40所示。
层次电路设计的具体步骤如下。
ppt课件
33
1. 创建子电路
下面首先使用子电路工具建立层次图。
(1) 单击工具栏中的子电路工具，并在编辑窗口拖动，拖出子电路模块，如图8-41所示。从对象选择器中选择适合的输入、输出端口，放置在子电路图的左侧和右侧。端口用来连接子图和主图。一般输入端口放在电路图模块的左侧，而输出端口放在右侧，如图8-42所示。
ppt课件
22
图8-32 修改元件所属类别对话框
图8-33 元件所属类别改为“74LS BUS”
到此，一个元件就修改好了，可以选择菜单【Library】→【Make Manager】开元件库管理器来管理自己的元件，如图8-34所示。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

交互式仿真—— 实时直观地反映电路设计的仿真结果；
基于图表的仿真(ASF)—— 用来精确分析电路的各种性能，如频率特性、噪声特性等。
Proteus VSM中的整个电路分析是在ISIS原理图设计模块下延续下来的，原理图中可以包含以下仿真工具：
探针—— 直接布置在线路上，用于采集和测量电压/电流信号；
最下面的图为根据设计的PCB加工而成的电路板和安装焊接完成后的实际电路。可
见，整个电路从设计到实际电路制作完成，通过Proteus一个软件即可完美实现。并且，它的仿真结果与实际误差很小，非常适合
电子设计爱好者和高校学生自学使用，缩
短了设计周期，降低了生产成本，提高了设计成功率。
1.1.2 Proteus VSM仿真与分析
ARES ——高级PCB布线编辑软件。
在Proteus中，从原理图设计、单片机编程、系统仿真到PCB设计一气呵成，真正实现了从概念到产品的完整设计。Proteus 从原理图设计到PCB设计，再到电路板完成的流程如图1-2所示。
图1-2 Proteus 设计流程
在图1-2中，最上面是一个基于单片机的应用电路原理图，显示的画面正处于仿真运行状态。设计者可以从Proteus原理图库中调用所需库元件，然后通过合适连线即可。单片机内可通过单击单片机芯片加入已编译好的十六进制程序文件，然后运行仿真即可。中间图片是运用Proteus的PCB制版功能设计出的电路板，可通过原理图生成网络表后设计布局而成。
图1-3 Proteus 激励源的可编辑格式示例
3. 交互式仿真实例(741放大电路)
高级仿真(ASF)实例(741放大电路分析)如图 1-5所示。
激励源
电压探针
虚拟仪器
❖图1-5 741放大电路分析
噪声分析：显示随频率变化的输出噪声和等效输入噪声电压，并列出电路各部分所产生的噪声电压清单。741放大电路的噪声分析如图1-6所示。
交直流电压表和电流表(AC/DC voltmeters/ammeters)。
SPI调试器(SPI DEBUGGER)。
I2C调试器(I2C DEBUGGER)。
Proteus 的部分虚拟仪器(虚拟终端显示器、四通道示波器和SPI、I2C调试器)
Proteus 激励源的可编辑格式示例如图1-3所示。
1.1 Proteus整体功能预览
Proteus软件和我们手头的其他电路设计仿真软件最大的不同即它的功能不是单一的。它的强大的元件库可以和任何电路设计软件相媲美；它的电路仿真功能可以和Multisim相媲美，且独特的单片机仿真功能是Multisim及其他任何仿真软件都不具备的；它的PCB电路制版功能可以和Protel相媲美。它的功能不但强大，而且每种功能都毫不逊于 Protel，是广大电子设计爱好者难得的一个工具软件。
电路激励—— 系统的多种激励信号源；
虚拟仪器—— 用于观测电路的运行状况；
曲线图表—— 用于分析电路的参数指标。
1. 仿真工具—— 激励源
DC：直流电压源。 Sine：正弦波发生器。 Pulse：脉冲发生器。 Exp：指数脉冲发生器。 SFFM：单频率调频波信号发生器。 Pwlin：任意分段线性脉冲信号发生器。信号发生器，数据来源于ASCII文件。
2. 仿真工具—— 虚拟仪器
虚拟示波器(OSCILLOSCOPE)。逻辑分析仪(LOGIC ANALYSER)。计数器、定时器(COUNTER TIMER)。虚拟终端(VIRUAL TERMINAL)。信号发生器(SIGNAL GENERATOR)。模式发生器(PATTERN GENERATOR)。
Audio：音频信号发生器，数据来源于wav文件。 DState：单稳态逻辑电平发生器。 DEdge：单边沿信号发生器。 DPulse：单周期数字脉冲发生器。 DClock：数字时钟信号发生器。 DPattern：模式信号发生器。 Proteus 激励源的可编辑格式示例如图1-3所示。
图1-3 Proteus 激励源的可编辑格式示例
proteus入门教程
第1章 Proteus快速入门
1.1 Proteus整体功能预览
1.1.1 集成化的电路虚拟仿真软件—— Proteus 1.1.2 Proteus VSM仿真与分析 1.1.3 Proteus ARES的应用预览功能
1.2 Proteus跟我做
1.2.1 Proteus软件的安装与运行 1.2.2 一阶动态电路的设计与仿真 1.2.3 异步四位二进制计数器的设计及仿真 1.2.4 89C51与8255接口电路的调试及仿真
失真分析：用于确定由测试电路所引起的电平失真的程度，失真分析图表用于显示随频率变化的二次和三次谐波失真电平。741放大电路的失真分析如图1-7所示。
第1章 Proteus快速入门
Proteus 软件是由英国 Labcenter Electronics 公司开发的EDA工具软件，已有近20年的历史，在全球得到了广泛应用。Proteus 软件的功能强大，它集电路设计、制版及仿真等多种功能于一身，不仅能够对电工、电子技术学科涉及的电路进行设计与分析，还能够对微处理器进行设计和仿真，并且功能齐全，界面多彩，是近年来备受电子设计爱好者青睐的一款新型电子线路设计与仿真软件。
1.1.1 集成化的电路虚拟仿真软件—— Proteus
Proteus是一个基于ProSPICE混合模型仿真器的、完整的嵌入式系统软硬件设计仿真平台。它包含ISIS
和ARES应用软件，具体功能分布如图1-1所示。
图1-1 Proteus 的功能分布图
ISIS——智能原理图输入系统，系统设计与仿真的基本平台。
Proteus 软件的ISIS原理图设计界面同时还支持电路仿真模式VSM(虚拟仿真模式)。当电路元件在调用时，我们选用具有动画演示功能的器件或具有仿真模型的器件，当电路连接完成无误后，直接运行仿真按钮，即可实错，非常直观。
Proteus VSM有两种不同的仿真方式：交互式仿真和基于图表的仿真。
