2021届中考物理考点复习第26课时：家庭电路 安全用电(附答案)

一、初中物理家庭电路故障的分析问题1．关于家庭电路及安全用电，下列说法中正确的是（）A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．插头中标着“E”的导线和用电器的金属外壳相连【答案】D【解析】【详解】A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；B．电视机待机时会消耗电能，B错误；C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D 正确。

2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。

[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。

3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。

那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。

【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。

【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。

2021年全国各地中考物理真题分类汇编：17 家庭电路和安全用电（解析版）第一辑一、单选题1．（2021·湖南郴州市·中考真题）下列做法符合安全用电原则的是（）A．不能用湿手按开关B．保险丝可用铁丝替代C．三孔插座可以不接地线D．开关可以接在用电器与零线之间【答案】A【详解】A．湿手按开关非常容易引起触电事故，所以不能用湿手按开关，故A符合题意；B．铁丝的电阻率小，熔点高，在电流过大时，产生的热量不会将其熔断，起不到保险作用，所以不能用铁丝替代保险丝，故B不符合题意；C．三孔插座的接法“左孔零线、右孔火线、上孔接地线”，若三孔插座不接地线，金属外壳的用电器在发生漏电时，会引起触点事故，故C不符合题意；D．若开关接在用电器与零线之间，在更换灯泡时易发生触电事故，故D不符合题意。

故选A。

4．（2021·湖北荆州市·中考真题）关于家庭电路和安全用电，下列说法中正确的是（）A．空气开关跳闸，一定是有用电器发生短路故障B．使用试电笔时手要接触笔尾金属体C．有人发生触电时，应马上用手把人拖开，再施救D．户外游玩时，如遇雷雨天气，可在大树下避雨【答案】B【详解】A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故A错误；B．使用测电笔时，手要与笔尾金属体接触试电笔才能与人体、大地构成通路，区分火线或零线，故B正确；C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故C错误；D.．户外游玩时，如遇雷雨天气，不能在大树下避雨，避免雷击，故D错误。

故选B。

5．（2021·湖北十堰市·中考真题）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（）A．保险盒接法错误，保险盒应该安装在火线上B．二孔插座接法错误，其左端导线应该接在零线上C．开关和灯泡接法正确，开关接在零线上符合安全用电原则D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上【答案】C【详解】A．保险装置应该接在火线上，故A正确，不符合题意；B．二孔插座左孔接零线右侧孔接火线，故B正确，不符合题意；C．为了用电安全，螺口灯螺口接零线，中央弹簧片经过开关接火线，故C错误，符合题意；D．三孔插座左孔接零线、中间的孔接地线右侧孔接火线，所以三孔插座连接正确，大功率用电器或带有金属外壳的用电器为了防止漏电引起人触电要通过三孔插座接地，故D正确，不符合题意。

专题16家庭电路和安全用电一、单选题1．（2021·湖南岳阳市·中考真题）“珍爱生命，注意安全”是每个公民应有的安全意识。

以下做法符合安全常识的是（）A．汽车超速、超载行驶B．用湿布擦拭工作中的台灯C．发生触电事故，第一时间切断电源D．一个插座上同时使用多个大功率用电器2．（2021·湖北武汉市·中考真题）关于生活用电，下列说法正确的是（）A．人只要不接触带电体，就不会触电B．电线使用年限过长，绝缘皮破损，可能造成短路C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施3．（2021·湖南衡阳市·中考真题）关于家庭电路及安全用电，下列说法正确的是（）A．我国家庭电路的电压是380VB．用电器起火，可以迅速用水将火扑灭C．为了防止触电，必须把用电器的开关接在火线上D．家庭电路中，同时工作的用电器越多，总电阻越大4．（2021·四川南充市·中考真题）下列关于安全用电常识说法错误的是（）A．三脚插头较长的那只脚无用B．保险装置、插座、家用电器达到使用寿命应及时更换C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关D．当家庭电路起火时，应先断开电路再灭火5．（2021·重庆中考真题）下列关于电学知识说法正确的（）A．洗衣机使用三孔插座主要是为了防止雷击B．使用测电笔时人手必须接触笔尾的金属体C．验电器的金属箔片张开是因为带异种电荷D．家庭电路中空气开关跳闸一定是发生短路6．（2021·黑龙江齐齐哈尔市·中考真题）如图所示的做法中，符合安全原则的是（）A．雷雨天站在大树下避雨B．用手指触碰插座的插孔C．用温毛巾擦发光的灯泡D．将冰箱的金属外壳接地7．（2021·黑龙江中考真题）将电灯、开关和插座接入家庭电路中，接线正确的是（）A．B．C．D．8．（2021·湖北随州市·中考真题）据媒体根道，每年都有钓鱼者不小心将鱼竿触碰到高压线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。

中考物理总复习《家庭电路和安全用电》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________知识点一家庭电路1.家庭电路的组成：进户线（低压供电线）、电能表、总开关、保护设备、用电器、导线等。

2.家庭电路的各部分的作用：（1）火线和零线（进户线）：火线和零线间有220V 的电压，零线和地线间电压为0V，用试电笔来判别。

（2）电能表：串联在家庭电路的干路上，测量用户消耗的电能（电功）的仪表。

“220V 10 （20）A 50Hz ”“3000r/Kwh”额定电压220v；允许通过的最大电流20A；每消耗1Kwh的电能其转盘转3000r。

（3）空气开关（漏电保护器）：能自动切断电源。

（4）插座：三孔插座，左零、右火、上接地。

（5）用电器（电灯）、开关：开关和用电器串联.经验交流：1.家庭电路的连接是作图题的来源，应强调对三孔插座“左零右火上接地”对螺丝口灯泡“火线—开关—用电器—零线”，节点点显。

2.三脚插头的使用：长脚与用电器的外壳相连，插入时用电器的外壳先接地，拔出时用电器的外壳后离地。

3.空气开关跳闸的原因是电流过大，电流过大的原因是短路或用电器总功率过大。

例1.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件厂图乙方框内是其内部示意图，“。

”代表接线柱，请将图乙电路连接完整。

要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。

知识点二安全用电1.触电原因：人体直接或间接跟火线连通如图示数的两类四种触电情况。

2.安全用电的原则：不接触低压带电体，不靠近高压带电体。

3.对人体的安全电压:不高于36V经验交流：1.发现有人触电应先切断电源再救治。

2.有金属外壳的用电器，外壳一定要接地。

3.不弄湿用电器，不损坏绝缘层。

例2.关于安全用电，下列说法正确的是（）A．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B．用测电笔检查电路时，手不能接触笔尾金属体C．控制家用电器的开关应与该用电器并联D．家庭电路中的空气开关跳闸了，一定是发生了短路高频考点考点1 家庭电路1.家中同时使用多个大功率用电器，很容易造成导线中过大而发生火灾：直接用手去拔绝缘皮破损的电源插头，可能因接触（选填“火线”或“零线”）造成触电。

专题31 平安用电咨询题1.家庭电路中电流过年夜的缘故(1)发作短路；(2)接入电路中的总功率过年夜。

这两个缘故都能够使保险丝熔断。

别的，假如保险丝太细(额外电流过小)，也轻易烧坏。

2.平安用电电压越高越风险：由欧姆定律I=U/R可知，人体的电阻R必定，加在人体身上的电压越年夜，经过人体的电流就越年夜。

电流年夜到必定水平，人就会发作风险。

因而电压越高越风险。

（1）高压触电的两种方法：高压电弧触电、跨步电压触电。

（2）平安用电的原那么：不打仗高压(小于1000V)带电体，不接近高压(年夜于1000V)带电体。

(3)雷电的途径每每经过空中上凹陷的局部。

3.留意平安用电事项(1)在运用电器的生涯，最好不要长时刻延续运用，因为在长时刻运用后，有能够会招致电器呈现发烧景象，同时在运用电器的时分，在电器四周，最好不要放置易燃物品。

(2)在运用家用电器的时分，最好不要用湿手拔插头或是插插头。

因为有能够会呈现触电景象，一旦触电后，有能够会危及性命。

在接电线或是装插座的时分，最好请电工或是专业的职员进展组装或是修缮。

(3)在运用插座时，最好不要把水滴入插座中，免得呈现短路景象。

在宿舍或是单元，最好不要运用电磁炉等功率较年夜的电器做法，炖汤。

因为假如不按规则运用，有能够会呈现火警景象。

(4)当不运用电视，电脑，冰箱，空调的生涯，最好把电器的插头拔失落，因为在早晨或是酣睡的生涯，假如碰到下雨，打雷，假如不封闭这些电器的电源，有能够会招致电器遭到雷击。

(5)在放置冰箱的时分，最好不要把冰箱紧贴墙壁放置，因为冰箱在制冷的进程中，会排挤少量的热气，假如间隔墙壁过近，会招致冰箱中的热气不轻易排挤，从而呈现冰箱受潮的景象。

【例题1】(2020河南)假如家中有人触电，在不克不及破刻堵截电源的状况下，万万不克不及用手直截了当去拉触电者，能够用一些物品使触电者离开带电体。

以下物品中不克不及运用的是( )A. 木擀面杖B. 橡胶手套C. 铝拖把杆D. 塑料凳子【谜底】C【剖析】有人触电应破刻堵截电源或用枯燥的绝缘棒将导线挑开ABD．木擀面杖、橡胶手套、塑料凳子都属于枯燥的绝缘体，能够应用它们来使触电者离开带电体，故ABD不契合题意。

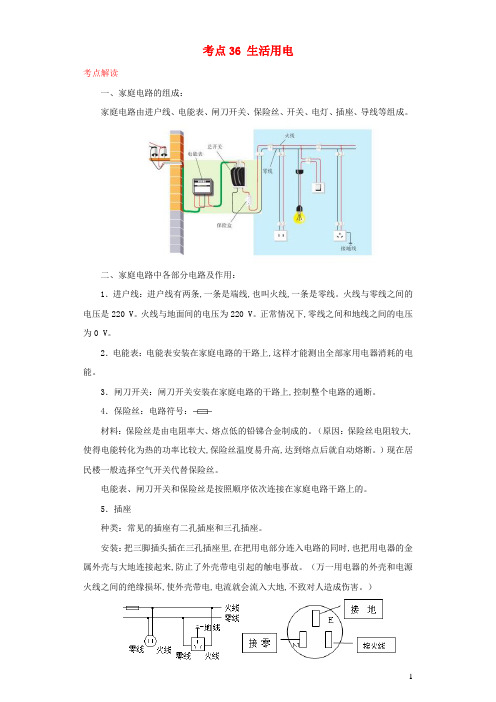

考点36 生活用电考点解读一、家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。

二、家庭电路中各部分电路及作用：1．进户线：进户线有两条,一条是端线,也叫火线,一条是零线。

火线与零线之间的电压是220 V。

火线与地面间的电压为220 V。

正常情况下,零线之间和地线之间的电压为0 V。

2．电能表：电能表安装在家庭电路的干路上,这样才能测出全部家用电器消耗的电能。

3．闸刀开关：闸刀开关安装在家庭电路的干路上,控制整个电路的通断。

4．保险丝：电路符号：材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。

（原因：保险丝电阻较大,使得电能转化为热的功率比较大,保险丝温度易升高,达到熔点后就自动熔断。

）现在居民楼一般选择空气开关代替保险丝。

电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。

5．插座种类：常见的插座有二孔插座和三孔插座。

安装：把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的金属外壳与大地连接起来,防止了外壳带电引起的触电事故。

（万一用电器的外壳和电源火线之间的绝缘损坏,使外壳带电,电流就会流入大地,不致对人造成伤害。

）6．用电器（电灯）和开关：家庭电路中各用电器是并联的。

开关和用电器串联,开关必须串联在火线中。

与灯泡的灯座螺丝口相接的必须是零线。

7．测电笔：用测电笔可以辨别火线和零线。

使用时笔尖接触被测的导线,手必须接触笔尾的金属体。

用测电笔测火线时氖管会发光；测零线时不会发光。

8．家庭电路中触电的原因：一是站在地上的人触到火线（单线触电）,二是站在绝缘体上的人同时接触到火线和零线（双线触电）。

9．触电急救常识：发现有人触电,不能直接去拉触电人,应首先切断电源或用绝缘棒使触电人脱离电源。

发生火灾时,要首先切断电源,决不能带电泼水救火。

为了安全用电,要做到不接触低压带电体,不靠近高压带电体。

10．家庭电路中电流过大的原因：①发生短路；②接入电路中的总功率过大。

考点一：安全用电与触电急救1.下列做法符合安全用电原则的是（）A.用湿布擦正在发光的灯泡B.在已通电的电线上晾晒衣服C.家用电器金属外壳接地D.用粗铜丝代替保险丝2.下列行为符合安全用电的是（）A.在电线上搭晾衣物B.用湿布擦拭电器C.发生触电事故，要立即切断电源D.在高压设备附近玩耍3.关于家庭电路的下列做法，不符合安全用电常识的是（）A.发现有人触电，应首先切断电源B.为了保证电路安全，家里尽量不要同时使用多个大功率电器C.有金属外壳的用电器，金属外壳一定要接地D.检修电路故障时，应尽量在通电情况下作业4.关于家庭电路与安全用电，下列说法正确的是（）A.发现家用电器或电线失火时，应先切断电源后救火B.家庭电路中空气开关跳闸，都是由于电路短路引起的C.开关的塑料外壳是不导电的，用湿手拨动开关不可能触电D.用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体5.“珍爱生命、注意安全”是同学们必须具有的意识，下列有关安全用电的说法中正确的是（）A.发现有人触电后，应立即用手把触电人拉离电线B.家用电器或电线着火时，应该迅速用水来灭火C.雷雨天，人不能在高处打伞行走，否则可能会被雷击中D.用测电笔辨别火线、零线时，手一定要接触笔尖金属体6.下列做法中容易发生危险的是（）A.使用试电笔时手要接触笔尾金属体B.在高压线下钓鱼C.高大建筑物上安装避雷针D.发现有人触电应先断开电源7.安全用电的下述要求正确的是（）A.只要不接触高压带电体，就可以避免事故的发生B.湿手的电阻很大，可以接触开关C.只要有电流通过人体，就会发生触电事故，所以不能接触任何用电器D.高大建筑物要装上避雷针8.下列做法中符合安全用电原则的是（）A.用湿布擦正在工作的台灯B.电冰箱工作时，其金属外壳接地C.人站在地上用手触摸裸露的火线D.在高压线附近放风筝考点二：电路故障分析1.在一次安全教育进校园活动中，下列关于家庭用电的“对”、“错”抢答比赛，应回答“对”的是（）A.只有高压线路才会发生触电事故B.家里的空气开关经常“跳闸”，一定是发生了短路C.用测电笔辨别火线时，手不能接触笔上任何金属D.电冰箱的金属外壳必须要接地2.关于家庭电路及安全用电，下列说法中正确的是（）A.使用测电笔检验是否漏电时，手不能接触笔尾的金属体B.只有当人体接触带电体时，才可能发生触电事故C.用电器总功率过大可导致空气开关“跳闸”D.电线的芯线外面包一层绝缘塑料，主要是为了增强电线的导电性3.下列说法中正确的是（）A.经验表明人体的安全电压是36VB.家庭电路中的电能表可直接测量家中用电器的总电功率C.家庭电路中的空气开关跳闸，可能是电路中某处发生短路D.若选用超导材料制作远距离输电导线，可大大节约电能4.关于家庭电路和安全用电常识，下列说法中正确的是（）A.人体安全电压为不高于220VB.使用试电笔时，手应接触笔尾金属体C.只有接触高压线路才会发生触电事故D.家里的空气开关“跳闸”，可能是发生了短路5.马林家的保险丝经常熔断，可能的原因是（）A.户外电路导线过细，电阻过大B.线路老化，灯头处接触不良C.同时使用的用电器总功率过大D.保险丝的额定电流太小6.家庭电路中的保险丝熔断了，原因可能是（）A.电路中用了功率大的用电器B.插座中两根接头相碰C.保险线太粗D.灯座的两根接头相碰7.关于家庭电路，下列说法中正确的是（）A.应将控制用电器的开关接在火线上B.熔丝熔断一定是电路中某处发生短路C.螺丝口灯座的螺旋套，只准接在零线上D.有金属外壳的家用电器，其插座应安装接地线8.在家庭电路中，控制灯泡的开关应接在________线和灯泡之间；电饭锅在工作时，要使用________孔插座，小红的妈妈要煮饭，她把电饭锅接入电路时，家里正在使用的电器就全部停止了工作，原因是电饭锅出现了________（选填“短路”或“断路”）。

学生教师日期年级初三学科物理时段学情分析中考物理复习课题家庭电路安全&电热转化效率学习目标与考点分析1.了解家庭电路的构成2.会分析常见家庭电路故障的原因3.如何安全用电4.电热转化效率学习重点难点电热转化效率教学方法启发式教学、讲练结合教学过程（一）、家庭电路：1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

3、家庭电路的各部分的作用：⑴低压供电线：①给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V用途：用来辨别火线和零线②测电笔：种类：钢笔式，螺丝刀式。

使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。

②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。

③铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线 ⑷ 保险盒：材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用 ③ 电路符号：④ 连接：与所保护的电路串联，且一般只接在火线上⑤ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑥规格：越粗额定电流越大。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

初三物理电功率和安全用电试题答案及解析1.安全用电至关重要，如小明家某天正在煮饭，突然跳闸，所有电器不通电，请帮他分析出现的可能原因并提出合理建议．【答案】如果家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，即电路中电流过大造成的，即有两种可能，即短路或总功率过大；建议：大功率用电器不能同时使用．【解析】造成家庭电路中电流过大的原因有：短路和过载（使用大功率用电器或使用的用电器过多），由题意知小明家某天正在煮饭，突然跳闸，所有电器不通电，说明了电路中电流过大，即电路出现短路和过载；通常情况下，为了安全用电，家庭电路中大功率用电器不能同时使用。

【考点】电路中电流过大的原因，安全用电常识2.下列不符合安全用电要求的是A．用湿手拔热水器的插头B．发生触电事故时，应立即切断电源C．冰箱的金属外壳要接地D．使用测电笔时，手要接触笔尾金属体【答案】A【解析】用湿手拔热水器的插头，湿手容易发生触电，显然这不符合安全用电要求，；A符合题意；发生触电事故时，应立即切断电源，这样能使触电者快速脱离电源，符合安全用电要求，B 不符合题意；冰箱的金属外壳要接地，是因为人接触冰箱外壳时，地线把人体短路，不论冰箱外壳是否漏电都是安全的，符合安全用电要求，C不符合题意；使用测电笔时，手要接触笔尾金属体，这样才能构成通路，接触火线时氖管才会发光，符合安全用电要求，D不符合题意；答案选A。

【考点】安全用电3.小红的妈妈从市场上买了一只廉价台灯，装上“220V25W”的灯泡后，将插头插入家庭电路的时候，室内点亮的灯立即全部熄灭，造成这种情况的原因可能是( ）A．插头与插座接触不良B．灯泡的灯丝断了C．台灯的灯座内断路D．台灯的插头内短路【答案】D【解析】造成电路中电流过大的原因是：电路发生短路、使用了大功率的用电器或使用的用电器过多。

题中将插头插入家庭电路的时候，室内点亮的灯立即全部熄灭，造成这种情况的原因可能是电路中电流过大，而台灯的功率不是太大，故是发生了短路，选项D正确。
