车用传感器很多，判断传感器出现的故障时，不应只考虑传感器本身，而应考虑出现故障的整个电路。
因此，在查找故障时，除了检查传感器之外，还要检查线束、插接件以及传感器与电控单元之间的有关电路[编辑本段]【详细介绍】现代汽车技术发展特征之一就是越来越多的部件采用电子控制。
根据传感器的作用，可以分类为测量温度、压力、流量、位置、气体浓度、速度、光亮度、干湿度、距离等功能的传感器，它们各司其职，一旦某个传感器失灵，对应的装置工作就会不正常甚至不工作。
因此，传感器在汽车上的作用是很重要的。
汽车传感器过去单纯用于发动机上，现在巳扩展到底盘、车身和灯光电气系统上了。
这些系统采用的传感器有100多种。
在种类繁多的传感器中，常见的有∶进气压力传感器：反映进气歧管内的绝对压力大小的变化，是向ECU（发动机电控单元）提供计算喷油持续时间的基准信号空气流量计：测量发动机吸入的空气量，提供给ECU作为喷油时间的基准信号；3节气门位置传感器：测量节气门打开的角度，提供给ECU作为断油、控制燃油/空气比、点火提前角修正的基准信号；曲轴位置传感器：检测曲轴及发动机转速，提供给ECU作为确定点火正时及工作顺序的基准信号；氧传感器：检测排气中的氧浓度，提供给ECU作为控制燃油/空气比在最佳值（理论值）附近的的基准信号；进气温度传感器：检测进气温度，提供给ECU作为计算空气密度的依据；冷却液温度传感器：检测冷却液的温度，向ECU提供发动机温度信息；爆震传感器：安装在缸体上专门检测发动机的爆燃状况，提供给ECU根据信号调整点火提前角。

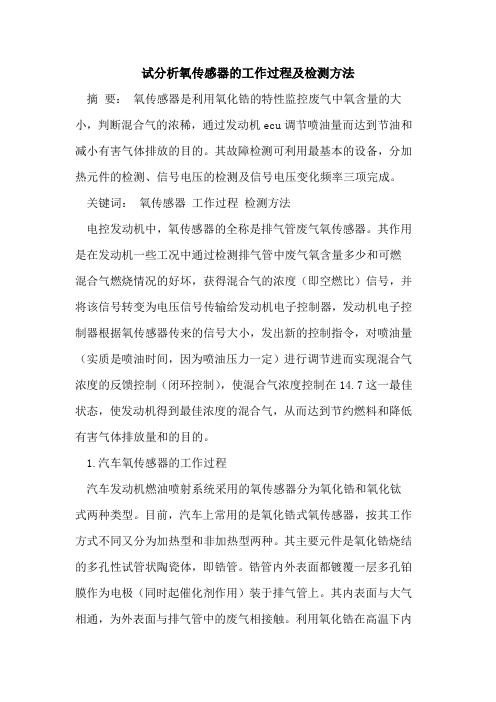

试分析氧传感器的工作过程及检测方法摘要：氧传感器是利用氧化锆的特性监控废气中氧含量的大小，判断混合气的浓稀，通过发动机ecu调节喷油量而达到节油和减小有害气体排放的目的。
其故障检测可利用最基本的设备，分加热元件的检测、信号电压的检测及信号电压变化频率三项完成。
关键词：氧传感器工作过程检测方法电控发动机中，氧传感器的全称是排气管废气氧传感器。
其作用是在发动机一些工况中通过检测排气管中废气氧含量多少和可燃混合气燃烧情况的好坏，获得混合气的浓度（即空燃比）信号，并将该信号转变为电压信号传输给发动机电子控制器，发动机电子控制器根据氧传感器传来的信号大小，发出新的控制指令，对喷油量（实质是喷油时间，因为喷油压力一定）进行调节进而实现混合气浓度的反馈控制（闭环控制），使混合气浓度控制在14.7这一最佳状态，使发动机得到最佳浓度的混合气，从而达到节约燃料和降低有害气体排放量和的目的。
1.汽车氧传感器的工作过程汽车发动机燃油喷射系统采用的氧传感器分为氧化锆和氧化钛式两种类型。
目前，汽车上常用的是氧化锆式氧传感器，按其工作方式不同又分为加热型和非加热型两种。
其主要元件是氧化锆烧结的多孔性试管状陶瓷体，即锆管。
锆管内外表面都镀覆一层多孔铂膜作为电极（同时起催化剂作用）装于排气管上。
其内表面与大气相通，为外表面与排气管中的废气相接触。
利用氧化锆在高温下内外两侧的气体含氧量有较大差异时，氧离子会从氧含量高的一侧向氧含量低的一侧扩散，从而使两侧电极间产生电动势（相当于一个小型电动机），检测废气中的氧含量，进而给发动机ecu提供一个空燃比的反馈信号。
当供给发动机的可燃混合气中汽油含量较高时（空燃比小于14.7或过量空气系数小于1），混合气燃烧后，由于氧分子大部分参与了燃烧，排气管中废气里的氧离子含量较少，而一氧化碳含量变多。
在锆管外表面催化剂铂的催化作用下，剩余氧离子几乎全部都与一氧化碳发生氧化反应生成二氧化碳气体，使锆管外表面上氧离子浓度为0。
汽车电控发动机系统故障诊断与维修技术随着汽车电子技术的不断发展，汽车电控发动机系统已经成为现代汽车不可或缺的一部分。
电控发动机系统的引入，使得发动机控制更加精准和高效，同时也提高了汽车的可靠性和安全性。
随着汽车的使用时间的延长，电控发动机系统也可能会出现各种故障，因此对于汽车电控发动机系统故障诊断与维修技术具有非常重要的意义。
一、电控发动机系统的组成电控发动机系统由发动机控制单元（ECU）、传感器、执行器、接线、软件等组成。
ECU 作为电控发动机系统的“大脑”，负责接收传感器的信号、计算并控制各个执行器的工作，以保证发动机的正常工作。
而传感器则负责采集发动机工作时所需要的各种数据，如气缸温度、发动机转速、氧气含量等，传输给ECU。
执行器则根据ECU的指令，控制发动机的喷油、点火、怠速等操作。
这些部件通过接线连接在一起，并且依托于软件的支持，共同构成了电控发动机系统。
1.故障代码读取电控发动机系统故障通常会引起故障代码的生成，并存储在ECU的内部。
当发动机系统出现故障时，通过诊断工具可以读取出存储在ECU中的故障代码，进而判断出故障的具体位置和原因，为后续的维修做好准备。
2.传感器检测传感器是电控发动机系统的重要组成部分，对于发动机正常工作起着至关重要的作用。
在诊断电控发动机系统故障时，首先要对传感器进行检查，包括检查传感器的供电情况、信号输出是否正常等。
3.执行器检测执行器是根据ECU的指令执行相应操作的部件，如喷油器、点火线圈、节气门等。
当发动机系统出现故障时，也需要对执行器进行检测，确认其工作状态是否正常。
4.线路检查电控发动机系统的各个部件通过接线连接在一起，因此线路的连接状况也是电控发动机系统故障诊断的一个重要方面。
在进行故障诊断时，需要仔细检查每根线路的连接情况和是否有短路、断路等现象。
5.数据流诊断现代汽车电控发动机系统中的ECU在工作时会不断地接收、处理和输出各种数据，通过数据流诊断可以实时监测这些数据的变化，进而判断发动机系统是否存在故障。

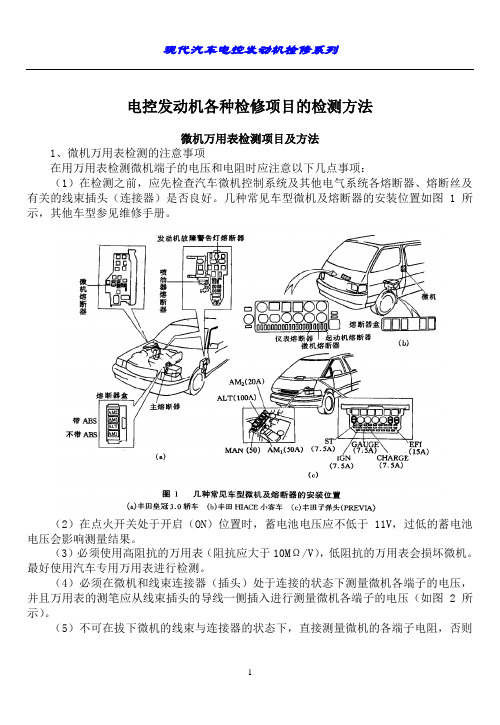

电控发动机各种检修项目的检测方法微机万用表检测项目及方法1、微机万用表检测的注意事项在用万用表检测微机端子的电压和电阻时应注意以下几点事项：（1）在检测之前，应先检查汽车微机控制系统及其他电气系统各熔断器、熔断丝及有关的线束插头（连接器）是否良好。
几种常见车型微机及熔断器的安装位置如图 1所示，其他车型参见维修手册。
（2）在点火开关处于开启（ON）位置时，蓄电池电压应不低于11V，过低的蓄电池电压会影响测量结果。
（3）必须使用高阻抗的万用表（阻抗应大于10MΩ/V），低阻抗的万用表会损坏微机。
最好使用汽车专用万用表进行检测。
（4）必须在微机和线束连接器（插头）处于连接的状态下测量微机各端子的电压，并且万用表的测笔应从线束插头的导线一侧插入进行测量微机各端子的电压（如图 2所示）。
（5）不可在拔下微机的线束与连接器的状态下，直接测量微机的各端子电阻，否则会损坏微机。
（6）若要拔下微机的线束连接器测量各控制线路，则应先拆下蓄电池负极搭铁线。
不可在蓄电池连接完好的状态下拔下微机的线束连接器，否则可能损坏微机。
（7）在检测时，应先将微机连同线束一同拆下，在线束连接器处于连接的状态下，按检测数据表中的顺序。
分别在点火开关关闭（OFF）、开启（ON）及发动机运转状态下测量微机各端子与搭铁端子之间的电压。
也可以拔下微机线束连接器，测量各控制线路的电阻，从而确定控制线路是否正常。
2、微机端子电压的测量方法和步骤（1）用万用表检测蓄电池的电压，应大于或等于11V，否则充电后再测量。
（2）从汽车上拆下微机，但保持线束连接器与微机处于连接状态（即不拔下线束）。
（3）将点火开关置于“ON”位置。
（4）将万用表置于电压档。
（5）依次将万用表测笔从线束插头的导线一侧插入，如图 2所示，测量微机各端子与搭铁端子之间的电压。
（6）记录各端子与搭铁端子间的电压值，并与标准检测数据相比较。
如测得的电压与标准值不符，则说明微机或控制线路有故障。
2023年第06期总第313期汽车电控发动机检修中传感器检测技术的应用策略杨谦朋南阳技师学院，河南南阳，473000摘要：随着我国科技的进步，信息化电子技术也在不断地提高，传统的机械系统技术对现在汽车某些相关的功能显得捉襟见肘，从而逐渐被电子技术替代。
制造汽车的企业为了满足当前人们的日常需求，在汽车制造技术上进行大量的电子技术的改革与创新，逐渐增加汽车的各项功能和进行汽车各项数据的优化。
传感器技术作为汽车上应用最为广泛、最为普遍的一种电子技术，给汽车的整体数据带来了提升。
相应地，在汽车进行提升整体质量的同时，其故障也在明显增多，传统的器械维修方法难以解决这些问题和故障，成了汽车维修工作的一大难点。
关键词：电控发动机；传感器；检测技术；应用策略中图分类号：U472收稿日期：2022-10-17DOI：10.19999/ki.1004-0226.2023.06.0311前言我国电子信息技术在不断发展的背景之下，对汽车制造行业有着越来越重要的推进作用，电子信息技术在汽车上逐渐替代了传统的设备、部件和操作方式，汽车智能化的发展趋势成了现阶段汽车制造行业的目标。
汽车最重要的部分就是发动机，随着发动机的电子信息化，操作比传统的发动机更为简单、方便。
汽车传感器是汽车系统重要的组成部分，在收集、转化以及分析汽车的数据和信息中起到了重要的作用，汽车传感器的检测技术也存在着极为重要的意义。
本文对汽车传感器的概述、工作原理、检测意义以及汽车电控发动机一些常见的故障和传感器检修的应用策略进行分析。
2汽车传感器的概述传感器指能够在一定程度上感受到相应的物理量，并且还要按照特定的规律进行可以产生输入信号的装置或者器件的转换。
简单来说，传感器的功能和作用就是把各种无法具体测量的非电量（如应变、压力、流量、液位、温度、速度等）转换成电量的设备［1］。
传感器在汽车上的工作环境和条件很差，所以传感器能不能精准、正确地进行转换功能就显得尤为重要。
典型汽车发动机爆震传感器的故障分析与检测方法研究汽车中普遍装有爆震传感器，也是传感器中的易损件。
文章介绍了几种典型电控汽车发动机爆震传感器的结构和工作原理，对爆震传感器常见的故障现象和检测方法做出分析。
为爆震传感器的故障诊断与检测提供了理论依据和实践指导。
标签：爆震传感器；压电；故障；检测；示波器1 爆震与爆震传感器发动机发出的最大转矩的点火时刻（MBT）是在开始发生爆震点火时刻（爆震界限）附近。
要使点火系统达到这样的要求，除了必须采用电子控制的点火系统外，对点火提前角还必须采用爆震反馈控制。
这种控制是用一个爆震传感器检测发动机有无爆震现象，并将信号送至发动机ECU，ECU根据检测传感器的输入信号，来调整点火提前角。
如有爆震现象，需推迟点火；如无爆震现象，则提前点火。
这样能够保证在任何工况下的点火提前角都处于接近爆震界限的最佳角度。
2 爆震传感器的分类与工作原理爆震传感器有磁致伸缩型、半导体压电型和火花塞金属垫型（应用较少）等几种类型，其中压电型又有共振型和非共振之分。
磁致伸缩型爆震传感器是应用最早的爆震传感器，应用于通用、日产等少部分汽车上。
主要由高镍合金组成的磁芯、永久磁铁、感应线圈、壳体等组成。
当发动机产生爆震时，机体会发生振动，磁芯就会受到机体振动的影响，在传感器内产生轴向位移，使感应线圈中的磁力线发生变化，根据法拉第电磁感应定律，感应线圈将产生感应电动势，即为爆震传感器的输出电压信号。
输出电压信号的大小与发动机振动的频率有关，而在传感器的固有频率与发动机的振动频率产生谐振时，传感器输出的电压最大。
压电式爆震传感器可以分为共振型压电式爆震传感器和非共振型压电式爆震传感器两种。
压电式传感器的工作原理是基于某些介质材料的压电效应，是典型的有源传感器。
某些电介质，当沿着一定方向对其施力而使它变形时，其内部就产生极化现象，同时在它的两个表面上便产生符号相反的电荷；当外力去掉后，它又重新恢复到不带电状态，这种现象称为压电效应。
汽车电控发动机各种传感器的检测方法1.气流传感器（MAF）：气流传感器用于测量进入发动机的空气流量，以帮助确定燃油的喷射量。
检测方法包括使用电压表测量传感器的电压输出，与制造商提供的规范进行比对以确定是否正常工作。
2.节气门位置传感器（TPS）：节气门位置传感器用于测量节气门的位置，以确定发动机是否处于适当的负荷状态。
检测方法包括使用多用途数字表（MMDC）测量传感器的电阻输出，与制造商提供的规范进行比对以确定是否正常工作。
3.曲轴位置传感器（CKP）：曲轴位置传感器用于检测曲轴的位置和转速。
检测方法包括使用振动测试器测量传感器的输出信号，并与制造商提供的规范进行比对以确定是否正常工作。
4.曲轴相位传感器（CMP）：曲轴相位传感器用于检测曲轴凸轮轴的相位差，以确定点火系统和燃油喷射的时机。
检测方法包括使用示波器测量传感器的输出信号，并与制造商提供的规范进行比对以确定是否正常工作。
5.氧气传感器（O2）：氧气传感器用于监测排气氧气含量，以帮助确定燃油的调整和催化转化器的工作状态。
检测方法包括使用多用途数字表（MMDC）测量传感器的输出信号，并与制造商提供的规范进行比对以确定是否正常工作。
6.冷却液温度传感器（ECT）：冷却液温度传感器用于测量发动机冷却液的温度，以帮助发动机控制系统调整燃油和点火时机。
检测方法包括使用温度计测量传感器的输出温度，并与制造商提供的规范进行比对以确定是否正常工作。
7.油压传感器（OPS）：油压传感器用于测量发动机油压的变化，以帮助保持发动机的正常润滑和工作状态。
检测方法包括使用压力表测量传感器的输出压力，并与制造商提供的规范进行比对以确定是否正常工作。
8.曲轴连杆位置传感器（CKPS）：曲轴连杆位置传感器用于监测曲轴连杆的位置和转速，以帮助发动机控制系统调整点火时机和燃油喷射量。
检测方法包括使用示波器或多用途数字表（MMDC）测量传感器的输出信号，并与制造商提供的规范进行比对以确定是否正常工作。
一、实训目的通过本次电控发动机检测实训，旨在使学生了解电控发动机的结构、工作原理以及相关检测方法，掌握发动机电控系统的诊断与维修技巧，提高学生对汽车电控技术的实际操作能力。
二、实训时间2023年X月X日三、实训地点汽车维修实训室四、实训内容1. 电控发动机基本结构认知- 了解电控发动机的组成，包括发动机缸体、缸盖、曲轴、连杆、凸轮轴、配气机构、燃油系统、点火系统、电子控制系统等。
- 认识电控发动机各组成部分的功能及其相互关系。
2. 电控发动机传感器检测- 学习传感器的作用、原理和检测方法。
- 对空气流量传感器、进气温度传感器、节气门位置传感器、爆燃传感器、点火控制组件、磁感应式曲轴位置传感器、氧传感器等传感器进行检测。
3. 电控发动机执行器检测- 了解执行器的作用、原理和检测方法。
- 对电动燃油泵、汽油机喷油器、点火线圈、节气门等执行器进行检测。
4. 电控发动机ECU检测- 学习ECU的作用、原理和检测方法。
- 对发动机电控单元进行检测，包括ECU的外观检查、通信接口检查、数据流分析等。
5. 电控发动机故障诊断与排除- 学习故障诊断的基本方法，包括故障现象分析、故障代码读取、数据流分析等。
- 实际操作中，对发动机电控系统进行故障诊断与排除。
五、实训步骤1. 准备工作- 确保实训室环境整洁、安全。
- 准备实训所需的工具、仪器和设备。
2. 理论讲解- 由指导教师讲解电控发动机的基本结构、工作原理、检测方法及故障诊断技巧。
3. 实际操作- 学生分组进行实际操作，按照指导教师的要求进行电控发动机的检测、诊断与排除。
4. 总结与讨论- 学生分组讨论实训过程中遇到的问题，总结实训经验。
六、实训成果通过本次实训，学生掌握了以下技能：1. 电控发动机的基本结构和工作原理。
2. 电控发动机传感器的检测方法。
3. 电控发动机执行器的检测方法。
4. 电控发动机ECU的检测方法。
5. 电控发动机故障诊断与排除的基本方法。
浅谈氧传感器常见故障与检测方法摘要：在电控发动机系统中，氧传感器是必不可少的元件。
由于氧传感器的有效工作得以将混合气的空燃比控制在理论值附近。
本文通过对电控发动机排放控制系统中氧传感器的原理分析，对其常见故障及检查方法作一简单介绍。
并引用典型车型氧传感器，提出了具体的诊断内容。
关键词：氧传感器故障检测前言：随着汽车技术的发展，世界各国对汽车尾气排放标准要求越来越严格。
氧传感器是现代汽车控制废气排放、提高燃油经济性的重要传感器之一。
在电控燃油喷射发动机中，用于燃料系统闭环控制，是一个重要的电子元件。
氧传感器故障会造成燃油消耗增大，发动机工作异常，不但造成经济损失还会造成大气污染。
一、氧传感器的功能氧传感器在理论空燃比附近它输出的电压有突变。
这种特性被用来检测排气中氧气的浓度并反馈给电脑，以控制空燃比。
当实际空燃比变高，在排气中氧气的浓度增加而氧传感器把混合气稀的状态（小电动势：O伏）通知ECU。
当空燃比比理论空燃比低时，在排气中氧气的浓度降低，而氧传感器的状态（大电动势：1伏）通知（ECU）电脑。
以此ECU根据氧传感器信号对喷油时间进行修正，实现空燃比反馈控制（闭环控制）。
从而将空燃比始终控制在理论值14.7:1附近，使发动机得到最佳浓度的混合气，从而降低有害气体的排放和节约燃油。
二、氧传感器的安装位置和类型氧传感器安装于发动机的排气管上。
对于双氧传感器形式的车辆，一个氧传感器安装在三元催化转化器前面的排气管上（上游传感器），另一个安装在三元催化转化器的后面排气管上（下游氧传感器）氧传感器主要有氧化锆式和氧化钛式两种类型。
在丰田凌志、上海别克上多为氧化锆式，上海桑塔纳、一汽捷达主要为氧化钛式。
根据是否加热又分为加热型氧传感器和非加热型氧传感器。
其中，氧化钛式氧传感器一般都是加热型。
按外部接线数量又有单线式氧传感器、双线式氧传感器、三线式氧传感器、四线式氧传感器这四大类。
单线式氧传感器为一根信号线，其外壳直接接地；双线式氧传感器为一根信号线和一根接地线；三线式氧传感器为一根电源线、一根加热线、一根信号线，其外壳接地；四线式氧传感器为一根电源线、一根加热线、一根信号线和一根接地线。
汽车电控发动机传感器的原理与检测摘要:汽车电控发动机传感器将汽车发动机运行中各种工作状况信息(非电量)转化成电信号(电量),并将其产生的模拟信号或数字信号输入到电控单元(ECU)的输入电路中,使发动机处于最佳工作状态,使排放污染物为最小,提高发动机性能。
理解汽车发动机电控系统传感器的工作原理、传感器与电控单元(ECU)之间的内在关系,才能够正确进行故障分析和检测传感器,为科学修车奠定坚实的基础。
关键词:电控发动机传感器原理检测现代汽车电子技术发展使发动机传感器朝多功能化、模块化、智能化、微型化技术方向发展。
汽车电控发动机传感器是将汽车发动机运行中各种工作状况信息转化成电信号,并将其产生的模拟信号或数字信号输入到电控单元(ECU)的输入电路中,且随时间和工况变化而变化,维修人员随时可以了解电控发动机的工作状况,为电控发动机故障及时诊断提供了依据。
只有掌握传感器的工作原理、传感器与电控单元(ECU)之间的内在关系等,才能在诊断故障时分析出故障点所在。
1 汽车电控发动机传感器的工作原理现代汽车电控发动机采用了电子技术,在进一步提高汽车发动机性能的过程中,传感器起到致关重要的作用。
汽车电子技术应用成功与否的关键在于传感器。
要想使传感器在汽车电控发动机上大量地装用,传感器的测定范围、精度、分辨能力、响应性等基本因素应符合要求之外,还要考虑到参数的一致性、耐久性及经济性。
电控发动机各控制系统所用传感器按其检测项目分类,可分为:(1)温度传感器;(2)压力传感器;(3)空气流量传感器;(4)位置、角度传感器;(5)气体浓度传感器;(6)转速传感器;(7)爆燃传感器等。
1.1 传感器工作机理传感器不仅能够检测出单一的变量,而且也可测量出各被测量量随时间的变化情况,再进行计算与判断。
传感器以什么样的敏感度检测实际数据的信号,变换后的信号与原实际数据信号相比,失真情况如何?这些项目都是用来评价传感器的优劣。
也就是说,要从传感器处理信号的质与量上来评价传感器的性能。
电控发动机氧传感器故障分析摘要：汽车中普遍装有氧传感器，也是汽车传感器中的易损件,该文主要介绍了电控发动机氧传感器的结构类型及常见的故障现象，并对氧传感器的故障现象和检测方法进行了简要分析。
关键词：汽车氧传感器故障目前，汽车上普遍装有氧传感器。
氧传感器装在汽车排气管道内，用它来检测废气口的氧含量。
因而可根据氧传感器所得到的信号，把它反馈到控制系统，形成闭环控制，来微调燃料的喷射量，使A/F 控制在最佳状态，既大大降低了污染，又节省了能源。
[1]1 氧传感器的种类目前在汽车上使用的氧传感器有氧化钛式和氧化锆式两种。
不过随着汽车工业的发展，有些车型也用到了新型的氧传感器，新型氧传感器包括平面型氧传感器和宽频带型氧传感器。
氧传感器一般有单线、双线、三线、四线4种引线形式。
单线为氧化锆式氧传感器；双线为氧化钛式氧传感器；三线和四线为氧化锆式氧传感器。
三线和四线的区别：三线氧传感器的加热器负极和信号输出负极共用一根线，四线氧传感器的加热器负极和信号负极分别各用一根线[2]。
（1）氧化锆氧传感器。
氧化锆式氧传感器元件是一陶瓷管，外侧通排气，内侧通大气。
当陶瓷管的温度较高(高于300～40?℃)时，氧气发生电离成为氧离子，即具有固态电解质的特性，在氧分子浓度差的作用下产生电动势[3]。
（2）氧化钛型氧传感器是高电阻半导体，当表面缺氧时，电阻变小与发动机冷却液温度传感器(ECT)相似，氧化钛氧传感器的电阻值则随其周围氧含量的变化而变化。
（3）新型氧传感器平面型传感器(线性)。
核心为陶瓷材料，两边有涂层。
涂层的优点是对尾气中的氧浓度更敏感，两边涂层的氧浓度不同，产生电压信号。
（4）宽带型氧传感器是以普通氧化锆型氧传感器为基础扩展而来。
宽域氧传感器是在普通开关型氧传感器的基础上增加了一个泵氧膜片。
当发动机排放气体流经宽域氧传感器头部时，它将反馈一个电压信号给控制器，告知控制器气缸内混合气是稀了还是浓了；之后控制器将产生一个泵电流流经宽域氧传感器泵氧膜片，从而消耗过量的氧气或燃料，使气缸内混合气的浓度始终维持在理论值附近。
电控发动机各种传感器的检测方法一、冷却水温度传感器的检测1、结构和电路冷却水温度传感器安装在发动机缸体或缸盖的水套上，与冷却水接触，用来检测发动机的冷却水温度。
冷却水温度传感器的部是一个半导体热敏电阻（图 1（a）），它具有负的温度电阻系数。
水温越低，电阻越大;反之，水温越高，电阻越小（图 1（b））。
水温传感器的两根导线都和电控单元相连接。
其中一根为地线，另一根的对地电压随热敏电阻阻值的变化而变化。
电控单元根据这一电压的变化测得发动机冷却水的温度，和其他传感器产生的信号一起，用来确定喷油脉冲宽度、点火时刻等。
冷却水温度传感器与电控单元的连接如图 2所示。
2、冷却水温度传感器的检测（1）冷却水温度传感器的电阻检测A、就车检查点火开关置于OFF位置，拆卸冷却水温度传感器导线连接器，用数字式高阻抗万用表Ω档，按图 3所示测试传感器两端子（丰田皇冠3.0为THW和E2切诺基为B和A）间的电阻值。
其电阻值与温度的高低成反比，在热机时应小于1kΩ。
B、单件检查拔下冷却水温度传感器导线连接器，然后从发动机上拆下传感器;将该传感器置于烧杯的水中，加热杯中的水，同时用万用表Ω档测量在不同水温条件下水温传感器两接线端子间的电阻值，如图 4所示。
将测得的值与标准值相比较。
如果不符合标准，则应更换水温传感器。
（2）冷却水温度传感器输出信号电压的检测装好冷却水温度传感器，将此传感器的导线连接器插好，当点火开关置于“ON”位置时，从水温传感器导线连接器“THW”端子（丰田车）或从ECU连接器“THW”端子与E2间测试传感器输出电压信号（对切诺基是从传感器导线连接器“B”端子或从ECU导线连接器“2”端子上测量与接地端子间电压）。
丰田车THW与E2端子间电压在80℃时应为0.25-1.OV。
所测得的电压值应随冷却水温成反比变化。
当冷却水温度传感器线束断开时，如从ECU导线连接器端子“2”（切诺基）上测试电压值，当点火开关打开时，应为5V左右。
二、进气温度传感器的检测1、结构和电路进气温度传感器通常安装在空气滤清器之后的进气软管上或空气流量计上，还有的在空气流量计和谐振腔上各装一个，以提高喷油量的控制精度。
如图 1所示，进气温度传感器部也是一个具有负温度电阻系数的热敏电阻，外部用环氧树脂密封。
它和ECU的连接方式与水温传感器相同。
图 2所示为进气温度传感器与ECU的连接电路。
2、进气温度传感器的检测（1）进气温度传感器的电阻检测进气温度传感器的电阻检测方法和要求与冷却水温度传感器基本相同。
单件检查时，点火开关置于“OFF”，拔下进气温度传感器导线连接器，并将传感器拆下;如图 3所示，用电热吹风器、红外线灯或热水加热进气温度传感器;用万用表Ω档测量在不同温度下两端子间的电阻值，将测得的电阻值与标准数值进行比较。
如果与标准值不符，则应更换。
（2）进气温度传感器的输出信号电压值检测当点火开关置于“ON”位置时，ECU的THA端子与E2端子(图 2(a))间或进气温度传感器连接器THA与E2端子间的电压值在20℃时应为0.5-3.4V。
三、节气门位置传感器的检测节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。
不同的节气门开度标志着发动机的不同运转工况。
为了使喷油量满足不同工况的要求，电子控制汽油喷射系统在节气门体上装有节气门位置传感器。
它可以将节气门的开度转换成电信号输送给ECU，作为ECU判定发动机运转工况的依据。
节气门位置传感器有开关量输出型和线性可变电阻输出型两种。
1、开关量输出型节气门位置传感器的检测（1）结构和电路开关量输出型节气门位置传感器又称为节气门开关。
它有两副触点，分别为怠速触点（IDL）和全负荷触点（PSW）。
如图 1所示，由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。
当节气门处于全关闭的位置时，怠速触点IDL闭合，ECU根据怠速开关的闭合信号判定发动机处于怠速工况，从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开，ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度围一直处于开启状态，当节气门打开至一定角度（丰田1G-EU车为55°）的位置时，全负荷触点开始闭合，向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制。
丰田1G-EU发动机电子控制系统用的开关量输出型节气门位置传感器，它与ECU的连接线路如图 2所示。
（2）开关量输出型节气门位置传感器的检查调整（丰田1S-E和2S-E）。
①就车检查端子间的导通性点火开关置于“OFF”位置，拔下节气门位置传感器连接器，在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规；如图 3所示，用万用表Ω档在节气门位置传感器连接器上测量怠速触点和全负荷触点的导通情况。
当节气门全闭时，怠速触点IDL应导通；当节气门全开或接近全开时，全负荷触点PSW应导通；在其他开度下，两触点均应不导通。
具体情况如表 1所示。
否则，应调整或更换节气门位置传感器。
限位螺钉和限位杆之间的间隙端子IDL-E（TL）PSW-E（TL）IDL-PSW0.5mm 导通不导通不导通0.9mm 不导通不导通不导通节气门全开不导通导通不导通②节气门位置传感器的单体检查作如图 4所示的直角坐标图，使节气门处于下列开度位置:有三效催化转化器的为71°或81°，无三效催化转化器的为41°或51°（节气门完全关闭时的度数为6°）。
然后用万用表的Ω档（如图 5（a）所示），检查每个端子间的导通性，其结果应如表 2所示。
表 2 端子间的导通性检查要求（丰田1S-E和2S-E）有三效催化转化器无三效催化转化器节气门开度IDL-E（TL）PSW-E（TL）IDL-PSW节气门开度DL-E（TL）PSW-E（TL）DL-PSW从垂直位置起71°不导通不导通不导通从垂直位置起41°不导通不导通不导通从垂直位置起81°不导通导通不导通从垂直位置起51°不导通导通不导通从垂直位置起7.5°导通不导通不导通从垂直位置起7.5°导通不导通不导通③开关量输出型节气门位置传感器的调整如果检查结果不符合要求可进行如下调整:松开节气门位置传感器的两个固定螺钉，在节气门限位螺钉和限位杆之间插入0.7mm（丰田1G-EU车为0.55mm）的厚薄规，并将万用表Ω档的接头连接节气门位置传感器端子IDL 和E（TL）（图 5（b）），逆时针平稳地转动节气门位置传感器，直到万用表有读数显示，并用两只螺钉固定；然后再换用0.50mm或0.90mm（丰田1G-EU车为0.44mm或0.66mm）的厚薄规，再检查端子IDL-E（TL）之间的导通性:限位杆和限位螺钉之间的间隙为0.5mm （丰田16EU车为0.44mm）时导通（万用表读数为0）；间隙为0.9mm（丰田1G-EU车为0.66mm）时不导通（万用表Ω档读数为∞）。
2、线性可变电阻输出型节气门位置传感器的检测（皇冠3.0车）（1）结构和电路线性可变电阻型节气门位置传感器是一种线性电位计，电位计的滑动触点由节气门轴带动。
其结构和电压信号输出特性如图 6所示。
在不同的节气门开度下，电位计的电阻也不同，从而将节气门开度转变为电压信号输送给ECU。
ECU通过节气门位置传感器，可以获得表示节气门由全闭到全开的所有开启角度的、连续变化的电压信号，以及节气门开度的变化速率，从而更精确地判定发动机的运行工况。
一般在这种节气门位置传感器中，也设有一怠速触点IDL，以判定发动机的怠速工况。
线性可变电阻型节气门位置传感器与ECU的连接线路如图 7所示。
（2）线性可变电阻型节气门位置传感器的检查调整（以皇冠3.0为例）①怠速触点导通性检测点火开关置于“OFF”位置，拔去节气门位置传感器的导线连接器，用万用表Ω档在节气门位置传感器连接器上测量怠速触点IDL的导通情况（图 8）。
当节气门全闭时，IDL-E2端子间应导通（电阻为0）；当节气门打开时，IDL-E2端子间应不导通（电阻为∞）。
否则应更换节气门位置传感器。
②测量线性电位计的电阻点火开关置于OFF位置，拔下节气门位置传感器的导线连接器，用万用表的Ω档测量线性电位计的电阻（图 9中E2和之间的电阻），该电阻应能随节气门开度增大而呈线性增大。
在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规，用万用表Ω档测量此传感器导线连接器上各端子间的电阻，其电阻值应符合表 3所示。
限位螺钉与限位杆间隙端子名称电阻值（或节气门开度）0mm VTA-E2 0.34-6.30kΩ0.45mm IDL-E2 0.50kΩ或更小0.55mm IDL-E2 ∞节气门全开VTA-E2 2.40-11.20kΩ- VC-E2 3.10-7.20kΩ插好节气门位置传感器的导线连接器，当点火开关置“ON”位置时，发动机ECU连接器上IDL、VC、三个端子处应有电压；用万用表电压档检测IDL-E2、VC-E2、VTA-E2间的电压值应符合表 4所示。
端子条件标准电压IDL-E2 节气门全开9-14VVC-E2 -- 4.0-5.5VVTA-E2 节气门全闭0.3-0.8V节气门全开 3.2-4.9V拧松节气门位置传感器的两个固定螺钉（图 10（a）），在节气门限位螺钉和限位杆之间插入0.50mm厚薄规，同时用万用表Ω档测量IDL和E2的导通情况（图 10（b））。
逆时针转动节气门位置传感器，使怠速触点断开，然后按顺时针方向慢慢转动节气门位置传感器，直至怠速触点闭合为止（万用表有读数显示），拧紧节气门位置传感器的两个固定螺钉。
再先后用0.45mm和0.55mm的厚薄规插入节气门限位螺钉和限位杆之间，测量怠速触点IDL和E2之间的导通情况。
当厚薄规为0.45mm时，IDL和E2端子间应导通；当厚薄规为0.55mm时，IDL和E2端子间应不导通。
否则，应重新调整节气门位置传感器。
四、空气流量传感器的检测空气流量传感器是测定吸入发动机的空气流量的传感器。
电子控制汽油喷射发动机为了在各种运转工况下都能获得最佳浓度的混合气，必须正确地测定每一瞬间吸入发动机的空气量，以此作为ECU计算(控制)喷油量的主要依据。
如果空气流量传感器或线路出现故障，ECU得不到正确的进气量信号，就不能正常地进行喷油量的控制，将造成混合气过浓或过稀，使发动机运转不正常。
电子控制汽油喷射系统的空气流量传感器有多种型式，目前常见的空气流量传感器按其结构型式可分为叶片(翼板)式、量芯式、热线式、热膜式、卡门涡旋式等几种。
一、叶片式空气流量传感器的结构、工作原理及检测1、叶片式空气流量传感器结构及工作原理传统的波许L型汽油喷射系统及一些中档车型采用这种叶片式空气流量传感器，如丰田CAMRY(佳美)小轿车、丰田PREVIA(大霸王)小客车、马自达MPV多用途汽车等。
