CJJT135-2009透水水泥混凝土路面透水系数试验装置

透水系数真空装置一、简介：透水系数真空装置适用于路面砖、透水水泥混凝土路面等试样的抽真空试验。

透水系数真空装置是沧州中亚试验仪器有限公司采用全新的设计和工艺，能耗低、噪音小、且安装方便，操作简单，安全性能高等优点，可一次做多个试样，省时省力，是检测单位，市政检验，学校等必备检测工具。

二、标准依据：符合《GJJ/T 135-2009 透水水泥混凝土路面技术规程》、《GBT 25993-2010 透水路面砖和透水路面板》要求。

三、技术参数：真空极限：100kpa工作电压：220V-50HZ抽气速率：3.6m3/h功率：120w试件筒：2个（选配）外形尺寸：280×280mm（直径*高）四、安装方法：1、把带有压力表的阀门，和进水阀门分别安装在透水系数真空装置的箱盖上。

将真空泵和抽真空装置的连接管（有万能接头的一端连接真空泵的）、进水管，安装好，在真空泵的加油塞处加注250ml的润滑油，检查油位，不低于油位线。

低于油位线应及时加油。

2、将准备好的试样放入试样筒，在试样向上的10cm处的箱壁上做出标记。

3、将舱盖盖好，检查各个连接管是否连接紧密。

将进水管的另一端放入装有无汽水的容器内。

关好进水阀门。

4、插上电源，打开真空装置上的抽气阀门，关闭放气阀门，启动真空泵开关，达到所需压力时，先关掉真空泵开关，再关掉真空装置的抽气阀门。

5、使用结束后及时拔下电源插头，拆除连接管道，盖紧真空泵上的进去帽，排气帽。

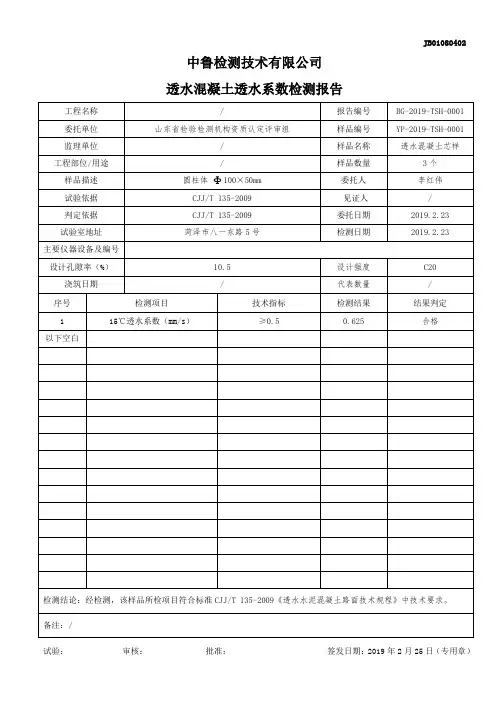

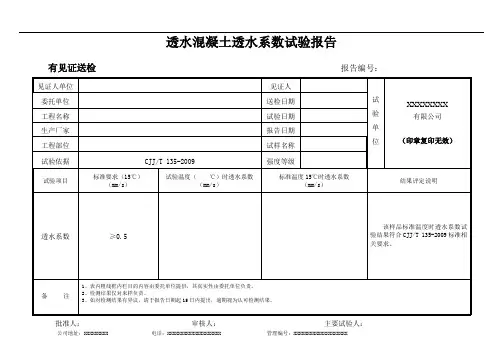

五、试验步骤：1、用钢直尺测量圆柱试样的直径（D）和厚度（L)，分别测量两次，去平均值，精确至0.1cm，计算试样的表面面积（A）。

2、将试样的四周用密封材料或其他方式密封好，使其不漏水，水仅从试样的上下表面进行渗透。

3、带密封材料固化后，将试样放入透水系数真空装置，抽真空至90kpa±1kpa，并保持30min。

在保持真空的同时，加入足够的水将试样覆盖并使水高出试样10cm，停止抽真空，浸泡20min，将其取出，装入透水系数试验装置，将试样与透水圆筒连接好。

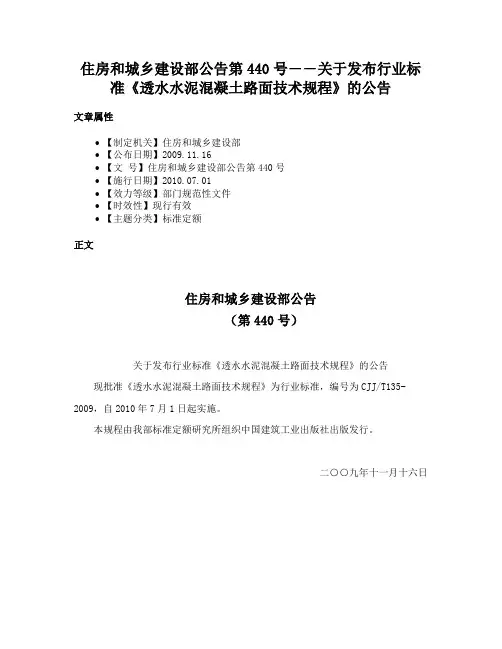

住房和城乡建设部公告第440号――关于发布行业标准《透水水泥混凝土路面技术规程》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2009.11.16
•【文号】住房和城乡建设部公告第440号
•【施行日期】2010.07.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第440号）
关于发布行业标准《透水水泥混凝土路面技术规程》的公告现批准《透水水泥混凝土路面技术规程》为行业标准，编号为CJJ/T135-2009，自2010年7月1日起实施。

本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。

二○○九年十一月十六日。

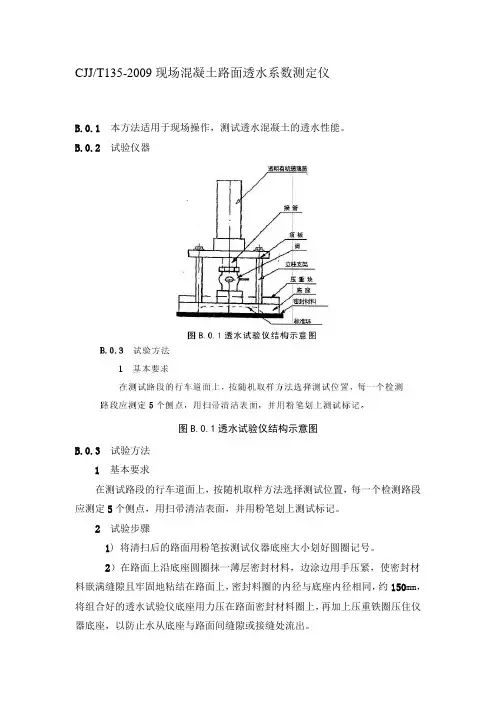

CJJ/T135-2009现场混凝土路面透水系数测定仪B.0.1 本方法适用于现场操作，测试透水混凝土的透水性能。

B.0.2 试验仪器图B.0.1透水试验仪结构示意图B.0.3 试验方法1 基本要求在测试路段的行车道面上，按随机取样方法选择测试位置，每一个检测路段应测定5个侧点，用扫帚清洁表面，并用粉笔划上测试标记。

2试验步骤1) 将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。

2）在路面上沿底座圆圈抹一薄层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上，密封料圈的内径与底座内径相同，约150mm，将组合好的透水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防止水从底座与路面间缝隙或接缝处流出。

3）关闭细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600mL。

4）迅速将开关全部打开，水开始从细管下部流出，待水面下降100mL时，立即开动秒表，每间隔60s，读记仪器管的刻度一次，至水面下降500mL时为止。

测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。

如水面下降速度很慢，从水面下降至100mL开始，测得3min的渗水量即可停止。

若试验时水面下降至一定程度后基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。

5）按以上步骤在同一个检测路段选择5个侧点测定渗水系数，取其平均值，作为检测结果。

B.0.4 渗水系数计算透水混凝土的渗水系数按公式(1)计算，计算时以水面从100 ml下降至500 ml所需的时间为标准，若渗水时间过长，亦可采用3min通过的量计算：C W=(V2－V1)/[(t2－t1)×A]×10 (l)式中：Cw——透水混凝土的渗水系数，单位为mm／s；V1——第一次读数时的水量(ml)，通常为100ml；V2——第二次读数量的水量(m1)，通常为500ml；t1——第一次读数时的时间(S)；t2——笫二次读数时的时间(S)；A——标准环内截面面积（㎝）。

TS-A型透水水泥混凝土透水系数试验装置一、透水水泥混凝土透水系数试验装置简介：透水水泥混凝土透水水系数试验装置，依据CJJ/T135—2009《透水混凝土路面技术规程》生产，结构简单、造价低、易操作、检测成本低设备。

用于建筑材料技术领域，特别是建筑材料透水砖透水系数检测仪，循环使用无气水，提高检测精度。

二、透水水泥混凝土透水系数试验装置结构：透水水泥混凝土透水水系数试验装置，是由蓄水筒，试样连接密封件，溢流水槽，量筒等组成。

在溢流水槽与蓄水筒的某一高度上的侧面上安装有溢流管，蓄水筒底部安装有便于拆装的试样连接密封件。

便于拆装试样。

三、透水水泥混凝土透水系数试验装置具体参数：1、蓄水筒内径：100mm；2、蓄水筒高度：220mm；3、适用试件尺寸：直径100×50mm四、透水水泥混凝土透水系数试验装置使用说明：操作时需严格按照CJJ/T135—2009《透水混凝土路面技术规程》执行。

将试件周抹上密封材料或黄油装入金属套筒内（注意：试件上下表面不能接触密封材料），等密封材料固化后放入真空装置内，保持一定的时间后，放入溢流水槽，在蓄水筒加注无气水至溢流水槽溢流口有水流出时，保持一定水位，待稳定后，记录五分钟的流水量。

A1. 透水水泥混凝土透水系数试验装置试验用仪器及材料A.1.1 透水系数试验装置透水系数试验装置如图A .1.1所示。

1 ——供水系统2——圆筒的溢流口3——水圆筒：具有溢流口并能保持一定水位的圆筒4——溢流水槽：具有排水口并保持一定水位的水槽5——水槽的溢流口6——支架7——试样8——量筒9——水位差A .1.2透水水泥混凝土透水系数试验装置抽真空装置能装下试样并保持90KPa以上真空度的试验装置。

A.1.3透水水泥混凝土透水系数试验装置测量器具量具：分度值为0.1cm的钢直尺及类似量具。

秒表：精度为1s。

量筒：容量为2L，最小刻度为1mL。

温度计：最小刻度为0.5℃。

A.1.4 试验用水本试验应使用无气水。

专利名称：透水混凝土透水系数的检测装置专利类型：实用新型专利
发明人：陈洁,钟颂,李超,兰夏
申请号：CN201821325242.8
申请日：20180815
公开号：CN208937470U
公开日：
20190604
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种透水混凝土透水系数的检测装置，包括：透水筒、量筒、安放座以及限位组件，在透水筒旁放置有安放座，安放座底面凹陷形成供量筒插入的插孔，在安放座与透水筒的连接处安装有限位组件，限位组件用于限制量筒自动从竖直方向上与安放座脱离。

透水混凝土透水系数的检测装置解决现有技术中因量筒仅是放置在透水筒旁而导致量筒被碰撞后容易将水倾倒出的问题。

申请人：湖北益通建设股份有限公司
地址：443000 湖北省宜昌市西陵二路165号
国籍：CN
代理机构：重庆中之信知识产权代理事务所(普通合伙)
代理人：蒲艳紫
更多信息请下载全文后查看。

专利名称：一种混凝土透水系数测试装置
专利类型：实用新型专利
发明人：唐洋,谢咸颂,张邦平,叶阳,刘学,严佳慧申请号：CN201820587652.3
申请日：20180424
公开号：CN208043614U
公开日：
20181102
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种混凝土透水系数测试装置，包括底座、固定架、透水支座、透水筒、液位变送器和调节固定装置，其特征是：固定架固定在底座两侧，透水支座放置在底座中部开设的定位槽内，定位槽与透水支座底部相契合，透水支座内固定有若干放置板条；透水筒放置在透水支座顶端并对连接处进行密封；液位变送器固定在透水筒侧壁内部底端。

通过透水筒、调节固定装置和固定架的结合，使透水筒可在固定架上进行高度调节和固定，以方便透水混凝土试件在透水支座内的放置工作；透水混凝土试件放置在透水支座内的放置板条上，容易保持水平；液位变送器的设置使得透水筒内液位的变化更加容易监测。

申请人：衢州学院,衢州金厦非凡建材有限公司
地址：324000 浙江省衢州市九华路北大道78号
国籍：CN
代理机构：温州知远专利代理事务所(特殊普通合伙)
代理人：汤时达
更多信息请下载全文后查看。
