REVIT建模步调：之答禄夫天创作下面以一个实例来说明一下REVIT建模的一般步调，该实例为一个模型室的设计，形体较为方正，由于设计中使用到了一些节能战略，某些地方又有一些特殊的构件。
通过本实例，在了解基础的操纵同时，也能学习到基础的内建构件的做法。
一．新建一个项目打开REVIT后单击“新建项目”即可，默认情况下会使用REVIT 自带的中国样板文件二．绘制轴网和标高轴网绘制方法：1“经常使用”选项卡→“基准”面板→“轴网”2画出一条轴线3画第二条轴线，该案例中采取的是3900间距的轴网将鼠标放在轴网一端→向右移动，出现一条水平的虚线捕获线→然后输入数据“3900”→回车键→画出第二条轴线4可以依照以上方法，画出所有轴线，如果像本实例一样，轴线之间尺寸都是相同的，也可以使用“阵列”命令选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900”→回车键→输入阵列数“10”→回车键5依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100轴网的经常使用设置：6更改轴网符号一般情况下轴网会依照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母暗示双击轴网旁的小球→输入大写字母“A”→回车键以后再画横向轴线时，便会从大写字母A开始排列7不显示轴网编号或者两头显示轴网编号点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号8修改轴网符号位置点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点，将轴网编号移动至合适的位置标高的绘制方法：标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。
标高绘制最好再轴网绘制之后进行，因为先画过轴网的话，绘制标高的时候会在里面图上显示轴网的位置，在绘制标高的时候能够有所参照。
9在左侧的REVIT项目浏览器中，打开“南立面”视图10“经常使用”选项卡→“基准”面板→“标高”11将鼠标移动至标高线左侧端点，直至出现竖向虚线捕获线，输入需要偏移于该标高线的高度，这里这条标高线为±0.000，输入偏移数量为“5400”，回车12向右移动鼠标，将标高线拉至需要的位置，这里我们拉至第六条轴网线的旁边13依照以上方法，画出剩余的标高线，结果如下轴网的绘制工作便完成了标高的相关设置：14改变标高名称，在标高比较多比较复杂的时候，需要建立完善的标高名称，以便以后建模过程的使用，本实例中建筑由两部分组成，两部分分别用L1和L2来暗示。
revit结构建模教程Revit结构建模是一种建筑设计软件，可以用于创建3D建模和构建建筑结构的过程。
在这个教程中，我们将介绍Revit结构建模的基本步骤和技巧。
首先，要开始Revit结构建模，首先需要创建一个新的项目。
打开Revit软件后，选择新项目并选择结构模板。
接下来，我们需要创建建筑的基本结构元素，如地板、墙壁和柱子。
在Revit中，我们使用墙建模工具来创建墙壁。
选择墙壁工具，然后在平面视图中绘制墙壁的轮廓。
可以通过控制点来调整墙壁的形状和尺寸。
同样的方法也适用于地板和柱子的创建。
在创建建筑结构之后，我们可以进行结构分析和优化。
在Revit中，我们可以使用Revit的分析工具来模拟建筑结构的性能。
选择分析工具，并选择要进行分析的结构元素，然后运行分析。
Revit将为您提供关于建筑结构的一些重要参数，如底部压力、应力和变形等。
在完成建筑结构的创建和分析后，我们可以进行详细的建筑细化工作。
在Revit中，我们可以使用详细建筑构件的建模工具，如梁和楼梯工具，来为建筑项目添加更多的细节和完善。
最后，我们可以在Revit中创建建筑施工图。
选择建筑施工图工具，并选择要创建施工图的视图和区域。
Revit将生成一系列的建筑施工图，并将其保存为CAD文件或PDF文件，以便在施工过程中使用。
总结一下，Revit结构建模是一种强大的工具，可以帮助建筑师和工程师们在建筑结构设计过程中更加高效和准确。
通过以上的步骤和技巧，希望这个教程能够帮助你更好地使用Revit 进行结构建模。
revit结构模型创建步骤一、新建项目在打开Revit软件后，点击“新建项目”按钮，选择适合的项目模板，例如“结构模板”或“建筑模板”。
二、导入或绘制基础平面接下来，可以选择导入已有的CAD文件或者手动绘制基础平面。
导入CAD文件时，可以根据需要选择导入的图层，并进行缩放和移动。
三、创建结构柱在Revit软件中，可以通过选择柱的类型、尺寸和位置来创建结构柱。
在“结构”选项卡中，点击“柱”按钮，在平面视图中绘制柱的轮廓，并设置柱的高度。
四、创建结构梁类似于创建柱子，可以通过选择梁的类型、尺寸和位置来创建结构梁。
在“结构”选项卡中，点击“梁”按钮，在平面视图中绘制梁的轮廓，并设置梁的长度和宽度。
五、创建结构板在Revit软件中，可以创建不同类型的结构板，例如楼板、屋顶板等。
在“结构”选项卡中，点击“楼板”按钮，在平面视图中绘制结构板的轮廓，并设置板的厚度和高度。
六、添加结构连接为了使结构模型更加稳固和可靠，需要为结构构件添加连接。
在Revit软件中，可以选择不同类型的结构连接，例如端板连接、角钢连接等。
通过选择连接的类型和参数，可以将结构构件连接在一起。
七、调整结构模型根据需要，可以对结构模型进行调整和修改。
在Revit软件中，可以选择和移动结构构件，修改构件的尺寸和参数，以及调整构件的位置和倾斜角度。
八、添加结构荷载在设计结构模型时，需要考虑结构的受力情况。
在Revit软件中，可以通过选择不同类型的结构荷载，例如自重荷载、活载和风荷载等，为结构模型添加荷载。
九、分析结构模型为了确保结构模型的稳定性和安全性，可以使用Revit软件中的分析工具对结构模型进行分析。
通过选择合适的分析方法和参数，可以评估结构模型的性能和响应。
十、输出结构模型在完成结构模型的创建和调整后，可以将模型导出为不同格式的文件，例如DWG、IFC或者PDF。
同时，也可以将结构模型输出为图纸或者报告，用于和其他团队成员或者客户进行沟通和交流。
Revit结构建模之结构柱evit创建结构柱族可以通过在平面视图、立面视图以及三维视图中定义柱的外观来创建柱族。
有关创建族的详细信息，请参见Revit创建可载入族。
下图展示了柱在三维视图中的外观。
结构柱的三维视图Revit启动结构柱族当开始创建柱族时，会看到以下三种视图中的一种：带有参照平面的较低参照标高标记和较高参照标高标记的前立面视图、带有参照平面和两组相等尺寸标注的平面视图，以及三维视图。
在哪种视图中开始创建柱族都没有关系。
在这些视图的任一视图中定义几何图形。
可以为平面视图添加整体宽度和深度尺寸标注并标记平面视图。
如果想要拥有不同尺寸的柱列表，上述操作是很有用的。
当创建柱时，Revit 会自动在平面视图中几何图形的左下角添加一个旋转控制符号。
当将柱添加到项目中时，就会注意到它。
可以通过单击“修改”，选择柱几何图形，然后拖曳旋转控制箭头，在平面视图中旋转柱。
以下是创建柱族的常规步骤。
这些步骤可能会因设计意图的不同而不同。
1.单击“新建”“族”。
2.在“打开”对话框中，从“Templates”文件夹中选择“公制柱.rft”并单击“打开”。
3.创建族的几何图形。
有关创建实心几何图形的详细信息，请参见Revit创建族几何图形。
4.如果需要，为添加的任何永久性尺寸标注添加标签。
将光标放置在尺寸标注文字上并单击鼠标右键。
单击“编辑标签”并输入尺寸标注的名称。
此名称会出现在族属性中。
可以通过修改名称来修改该族在此项目中出现的所有位置，或使用它来创建其他不同尺寸的族类型。
5.设置“定义原点”和“是参照”属性的“参照平面”和“绘制线”属性。
6.单击“保存”，保存族。
Revit 将使用RFA 扩展名保存该文件。
Revit指定结构柱在平面视图中的显示方式对于柱族，可以在“族类别和族参数”对话框中选择“在平面视图中显示族的预剪切”选项。
当选择了该选项并将族载入到项目中后，柱会使用在族的平面视图中指定的剖切面显示在平面视图中。
REVITRevit结构建模之结构柱（一）Revit结构模型主要包括以下几个方面：Revit结构柱:结构柱用于对建筑中的垂直承重图元建模。
尽管结构柱与建筑柱共享许多属性，但结构柱还具有许多由它自己的配置和行业标准定义的其他属性。
在行为方面，结构柱也与建筑柱不同。
结构图元（如，梁、支撑和独立基础）与建构柱连接；它们不与建筑柱连接。
通常，建筑师提供的图纸和模型可能包含轴网和建筑柱。
您可通过以下方式创建结构柱：手动放置每根柱或使用“在轴网处”工具将柱添加到选定的轴网交点。
可以在平面或三维视图中创建结构柱。
在三维视图中添加柱在添加结构柱之前设置轴网很有帮助，因为结构柱可以捕捉到轴线Revit梁Revit梁是用于承重用途的结构图元。
每个梁的图元是通过特定梁族的类型属性定义的。
此外，还可以修改各种实例属性来定义梁的功能。
梁示例可以将梁附着到项目中的任何结构图元（包括结构墙）上。
如果墙的“结构用途”属性设置为“承重”或“复合结构”，则梁会连接到结构承重墙上。
附着到结构墙的梁要在两点之间绘制梁，请执行下列操作：L单击"结构"选项卡>"结构"面板套”梁”。
2. 在绘图区域中单击以指定起点。
3. 使用鼠标，通过将光标移至端点来绘制梁。
4. 单击以指定端点。
当柱也存在于工作标高上时，可以使用“轴网”工具向选定轴网上添加多个梁。
两点间的梁绘制指定长度的梁L单击"结构"选项卡>"结构"面板潺"梁"。
2. 在绘图区域中单击以指定起点。
3. 使用鼠标，通过将光标移至端点来绘制梁。
4. 键入长度。
将出现一个文本框，其中显示了您的输入。
5. 单击以指定端点。
当柱也存在于工作标高上时，可以使用“轴网”工具向选定轴网上添加多个梁。
输入梁长度由于梁捉到轴网，因此在创建轴网之后应该添加梁。
通过单击“结构"选项卡>"基准"面板A里"轴网"来添加轴网。

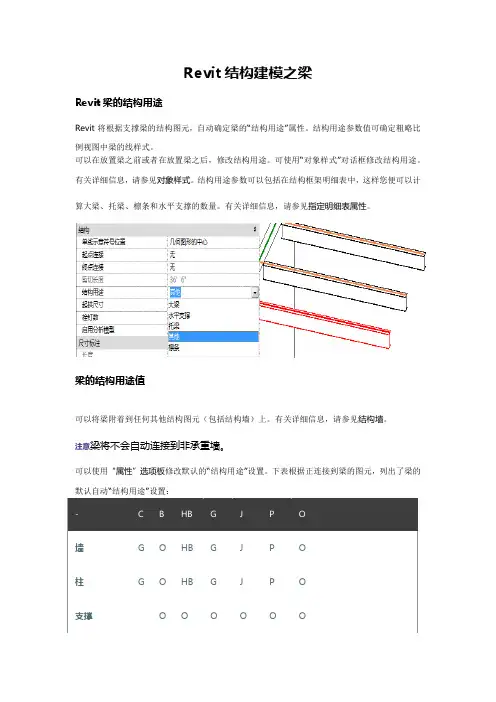

Revit结构建模之梁Revit梁的结构用途Revit将根据支撑梁的结构图元，自动确定梁的“结构用途”属性。
结构用途参数值可确定粗略比例视图中梁的线样式。
可以在放置梁之前或者在放置梁之后，修改结构用途。
可使用“对象样式”对话框修改结构用途。
有关详细信息，请参见对象样式。
结构用途参数可以包括在结构框架明细表中，这样您便可以计算大梁、托梁、檩条和水平支撑的数量。
有关详细信息，请参见指定明细表属性。
梁的结构用途值可以将梁附着到任何其他结构图元（包括结构墙）上。
有关详细信息，请参见结构墙。
注意梁将不会自动连接到非承重墙。
可以使用“属性”选项板修改默认的“结构用途”设置。
下表根据正连接到梁的图元，列出了梁的默认自动“结构用途”设置：- C B HB G J P O墙G O HB G J P O柱G O HB G J P O支撑O O O O O O水平支撑HB HB HB HB O大梁J J P O托梁P P O檩条P O其他O图示说明。
HB：水平支撑；G：大梁；J：托梁；P:檩条；O：其他。
Revit创建梁应该在创建梁之前添加轴网和柱。
将梁添加到平面视图中时，必须将底剪裁平面设置为低于当前标高；否则，梁在该视图中不可见。
您还可能需要使用具有视图范围和可见性设置的结构样板。
请参见结构样板。
可以使用下列方法之一添加梁：•绘制单个梁。
•创建梁链。
•选择位于结构图元之间的轴线。
•创建梁系统。
Revit绘制创建单个梁梁工具是您用来绘制梁的单个实例的主要手段。
绘制单个梁1.单击“结构”选项卡“结构”面板“梁”。
2.如果以前尚未加载任何梁，请加载结构梁族。
3.在“属性”选项板中：o从类型选择器下拉列表中选择一种梁类型。
o修改梁参数。
4.在选项栏上，从“结构用途”下拉列表中选择一个值。
5.在绘图区域中单击起点和终点以绘制梁。
当您绘制梁时，光标将捕捉到其他结构图元（例如柱的质心或墙的中心线）。
状态栏将显示光标的捕捉位置。

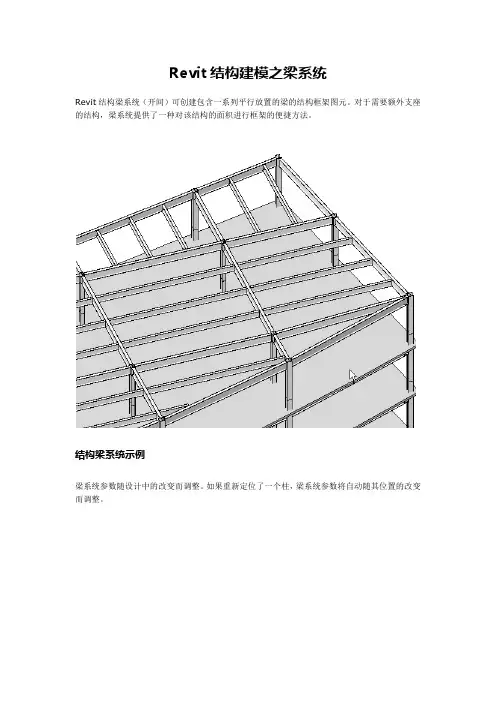

Revit结构建模之梁系统Revit结构梁系统（开间）可创建包含一系列平行放置的梁的结构框架图元。
对于需要额外支座的结构，梁系统提供了一种对该结构的面积进行框架的便捷方法。
结构梁系统示例梁系统参数随设计中的改变而调整。
如果重新定位了一个柱，梁系统参数将自动随其位置的改变而调整。
重新定位柱之后的结构梁系统及参数化调整的示例可使用两种方法创建梁系统：•一次单击创建梁系统方法默认情况下处于活动状态。
请参见通过一次单击创建梁系统。
•您还可以将梁系统绘制到模型中。
请参见创建结构梁系统。
选项栏为这两种创建方法提供了梁系统参数，例如梁类型、对正和布局要求。
有关详细信息，请参见梁系统布局规则和填充图案。
Revit创建结构梁系统可以通过拾取结构支撑图元（例如梁和结构墙），或者通过绘制边框，来创建结构梁系统。
在指定了梁系统的边界后，可指定梁方向和梁系统属性，例如间距、对正和梁类型。
有关详细信息，请参见梁系统布局规则和填充图案。
创建结构梁系统1.单击“结构”选项卡“结构”面板“梁系统”。
2.单击“修改| 创建梁系统边界”选项卡“梁系统”面板“绘制梁系统”。
3.定义梁系统边界。
4.指定梁方向。
5.指定梁系统属性。
6.单击“修改| 创建梁系统边界”选项卡“模式”面板“完成编辑模式”。
Revit通过一次单击创建梁系统只要满足下列条件，可以通过单击一次鼠标快速创建梁系统：•只能在含有水平草图平面的平面视图或天花板视图中，才能添加通过一次单击创建的梁系统。
如果视图或默认的草图平面不是标高，并且单击了“梁系统”，系统将会重定向到“创建梁系统边界”选项卡。
•必须已经绘制了支撑图元（墙或梁）的闭合环，否则程序将自动重定向到“创建梁系统边界”选项卡。
有关详细信息，请参见梁系统布局规则和填充图案。
警告曲线墙和曲线梁可用于创建环，但是不能用作梁系统中的方向定义构件。
要通过单击的方法创建梁系统，请执行以下操作：1.单击“结构”选项卡“结构”面板“梁系统”。

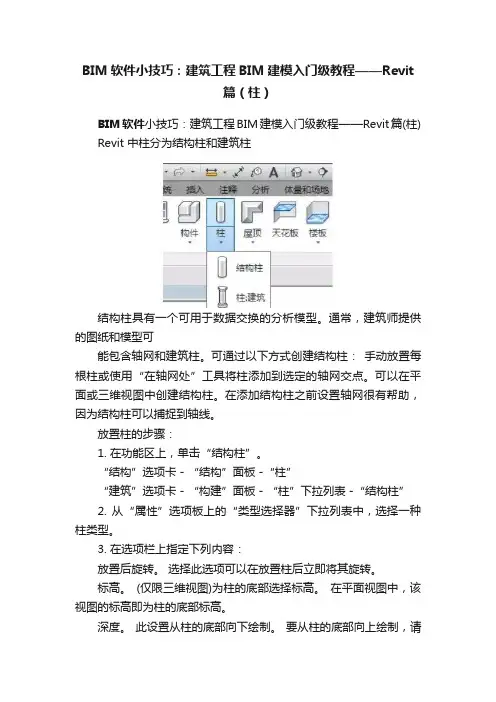

BIM软件小技巧：建筑工程BIM建模入门级教程——Revit篇（柱）BIM软件小技巧：建筑工程BIM建模入门级教程——Revit篇(柱) Revit 中柱分为结构柱和建筑柱结构柱具有一个可用于数据交换的分析模型。
通常，建筑师提供的图纸和模型可能包含轴网和建筑柱。
可通过以下方式创建结构柱：手动放置每根柱或使用“在轴网处”工具将柱添加到选定的轴网交点。
可以在平面或三维视图中创建结构柱。
在添加结构柱之前设置轴网很有帮助，因为结构柱可以捕捉到轴线。
放置柱的步骤：1. 在功能区上，单击“结构柱”。
“结构”选项卡 - “结构”面板 -“柱”“建筑”选项卡 - “构建”面板 - “柱”下拉列表 -“结构柱”2. 从“属性”选项板上的“类型选择器”下拉列表中，选择一种柱类型。
3. 在选项栏上指定下列内容：放置后旋转。
选择此选项可以在放置柱后立即将其旋转。
标高。
(仅限三维视图)为柱的底部选择标高。
在平面视图中，该视图的标高即为柱的底部标高。
深度。
此设置从柱的底部向下绘制。
要从柱的底部向上绘制，请选择“高度”。
标高/未连接。
选择柱的顶部标高;或者选择“未连接”，然后指定柱的高度。
4. 单击以放置柱。
柱捕捉到现有几何图形。
柱放置在轴网交点时，两组网格线将亮显。
建筑柱可以使用建筑柱围绕结构柱创建柱框外围模型，并将其用于装饰应用。
建筑柱将继承连接到的其他图元的材质。
墙的复合层包络建筑柱。
这并不适用于结构柱。
可以在平面视图和三维视图中添加柱。
柱的高度由“底部标高”和“顶部标高”属性以及偏移定义。
1. 单击“建筑”选项卡 - “构建”面板 - “柱”下拉列表 -(柱:建筑)。
2. 在选项栏上指定下列内容：放置后旋转。
选择此选项可以在放置柱后立即将其旋转。
标高。
(仅限三维视图)为柱的底部选择标高。
在平面视图中，该视图的标高即为柱的底部标高。
高度。
此设置从柱的底部向上绘制。
要从柱的底部向下绘制，请选择“深度”。
标高/未连接。
选择柱的顶部标高;或者选择“未连接”，然后指定柱的高度。
第二章第二节·柱、梁和结构构件本章主要讲述如何创建和编辑建筑柱、结构柱，以及梁、梁系统、结构支架等，使我们了解建筑柱和结构柱的应用方法和区别。
根据项目需要，某些时候我们需要创建结构梁系统和结构支架，比如对楼层净高产生影响的大梁等。
大多数时候我们可以在剖面上通过二维填充命令来绘制梁剖面，示意即可。
1·柱的创建（结构柱和建筑柱）1·1结构柱1·添加结构柱（1）单击“建筑”选项卡下“构建”面板中的“柱”下拉按钮，在弹出的下拉列表中选择“结构柱”选项。
（2）从类型选择器中选择适合尺寸规格的柱子类型，如没有则单击“类型属性”按钮，弹出“类型属性”对话框，编辑柱子属性，选择“编辑类型”→“复制”命令，创建新的尺寸规格，修改长、宽度尺寸参数。
（3）如没有需要的柱子类型，则选择“插入”选项卡，从“从库中载入”面板的“载入族”工具中打开相应族库进行载入族文件。
（4）在结构柱的“类型属性”对话框中，设置柱子高度尺寸（深度/高度、标高/未连接、尺寸值）。
（5）单击“结构柱”，使用轴网交点命令(单击“放置结构柱>在轴网交点处”)，从右下向左上交叉框选轴网的交点，点击“完成”按钮。
2·编辑结构柱柱的属性可以调整柱子基准、顶标高、顶、底部偏移，是否随轴网移动，此柱是否设为房间边界及柱子的材质，单击“编辑类型”按钮，在弹出的“类型属性”对话框中设置长度、宽度参数。
1·2建筑柱1·添加建筑柱从类型选择器中选择适合尺寸、规格的建筑柱类型，如没有则单击“图元属性”按钮，弹出“属性”对话框，编辑柱子属性，选择“编辑类型”→“复制”命令，创建新的尺寸规格，修改长、宽度尺寸参数。
如没有需要的柱子类型，则选择“插入”选项卡，从“从库中载入”面板的“载入族”工具中打开相应族库进行载入族文件，单击插入点插入柱子。
2·编辑建筑柱同结构柱，柱的属性可以调整柱子基准、顶标高、顶、底部偏移，是否随轴网移动，此柱是否设为房间边界，单击“编辑类型”按钮，在弹出的“类型属性”对话框中设置柱子的图形、材质和装饰、尺寸标注的设置。

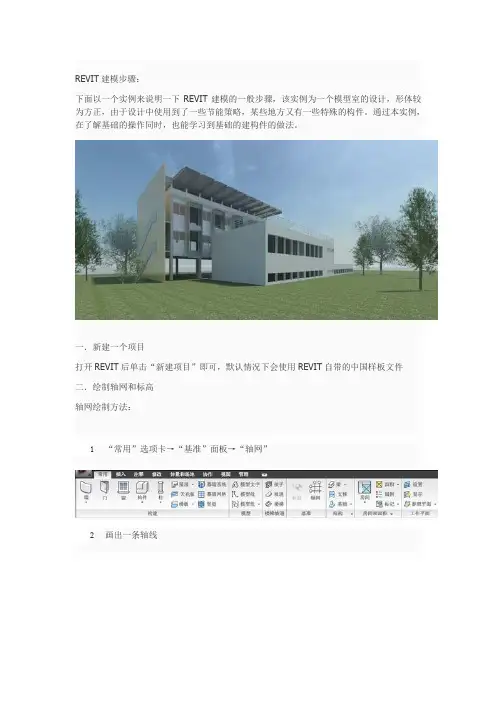

REVIT建模步骤：下面以一个实例来说明一下REVIT建模的一般步骤，该实例为一个模型室的设计，形体较为方正，由于设计中使用到了一些节能策略，某些地方又有一些特殊的构件。
通过本实例，在了解基础的操作同时，也能学习到基础的建构件的做法。
一．新建一个项目打开REVIT后单击“新建项目”即可，默认情况下会使用REVIT自带的中国样板文件二．绘制轴网和标高轴网绘制方法：1“常用”选项卡→“基准”面板→“轴网”2画出一条轴线画第二条轴线，该案例中采用的是3900间距的轴网将鼠标放在轴网一端→向右移动，出现一条水平的虚线捕捉线→然后输入数据“3900”→回车键→画出第二条轴线可以依照以上方法，画出所有轴线，如果像本实例一样，轴线之间尺寸都是相同的，也可以使用“阵列”命令选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900”→回车键→输入阵列数“10”→回车键5依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100轴网的常用设置：6更改轴网符号一般情况下轴网会按照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母表示双击轴网旁的小球→输入大写字母“A”→回车键以后再画横向轴线时，便会从大写字母A开始排列不显示轴网编号或者两头显示轴网编号点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号修改轴网符号位置点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点，将轴网编号移动至合适的位置标高的绘制方法：标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。
