电气设备型号的表示和含义

1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR6*1.5首先你需要了解这些型号中每个字母代表什么NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线具体每一根：NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV"是什么意思?人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆B系列归类属于布电线，所以开头用B，电压：300/500VV就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套3.ZR-YJV-4*35+1*16-CT-SC50-WC-CC中，ZR：阻燃，YJV：交联聚乙烯铜芯线4*35+1*2.5：4根截面积为35平方毫米和一根2.5平方毫米的芯SC50：电缆穿直径为50的焊接钢管WC：暗敷在墙内CC：暗敷在屋面或顶板内NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC中NH：耐火BV：聚氯乙烯铜芯线BVR：应该是软线（不确定）CT：桥架KBG20：不知道（应该是线槽啊之类的吧）4.建筑电气图中WL1-BV-3*2.5-PC20-CC是什么意思WL1回路代号BV导线3根2.5平方的导线穿PC（聚碳酸酯管）管径￠20 CC代表顶板内暗敷5.电照系统图BV-3*2.5—PC20 WC CC、FC L1NPE（或L3N线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯6.建筑中电气系统图中BV-2*2.5+1*2.5（PE）-SR/PC20-CC的意思3根2.5平方毫米的BV线（即铜芯聚氯乙烯绝缘电线）2*2.5是指一条火线一条零线，1*2.5（PE）是指一根保护线，作接地用-SR/PC20-CC是指导线的敷设方式，其中SR是指导线敷设于金属线槽中，PC 是指塑料线管PVC，20是指管径，CC是指沿天花暗敷。

电气设备型号的含义一、发电机的型号含义例如QF-60-2QF：表示汽轮发电机60：表示额定功率2：表示极数二、变压器的型号含义变压器的型号的表示方法如下：例如：SFZ10-16000/66基本型号含义：1、D代表单相，S表示三相；2、L代表铝芯，铜芯不写；3、F代表风冷，W代表水冷，油浸自冷不写；4、Z代表有载调压，五载调压不写；5、P代表强油循环，自然循环不写；6、S代表三绕组，双绕组不写；三、高压断路器的型号含义□□□--□□/□额定电流工作特性C手车式，G改进型，F分相操作额定电压KV设计序号使用环境：N户内式，W户外式名称：D多油，S少油，Z真空，L六氟化硫，K空气L W 3 - 10 I II / 630 - 12.5额定短路开断电流额定电流I手动储能，II电动储能额定电压设计序号户外六氟化硫断路器四、隔离开关的型号含义□□□ -- □□ / □额定电流（A）派生代号：K快分型，D带接地刀，G改进型额定电压（KV）设计序号使用环境N户内，W户外产品代号G隔离开关，J接地开关五、高压熔断器的型号含义□□□ -- □□ / □额定电流（A）派结构特点：H带限流电阻，Z带重合闸，T带热脱口额定电压（KV）设计序号使用环境N户内，W户外产品代号：R熔断器五、低压熔断器的型号含义□□□ -- □额定电流（A）设计序号结构特点：M无填料封闭管式，L螺旋式，S有填料快速式，SO有填料快速封闭管式，TO有填料封闭管式，LS螺旋快速式产品代号：R熔断器六、电流互感器的型号含义□□□□□--□/□额定电流额定电压设计序号使用特点：D或C差动保护用，B过流保护用，J加大容量，Q加强型，X用于配电箱，W户外用，L铝线圈绝缘方式：C磁绝缘，Z环氧树脂浇注，L电缆型，K塑料外壳结构特点：A穿墙式，B支持式，D单匝贯穿式，C磁箱式，F复匝贯穿式，M母线式，Q线圈式，R装入式，G改进型互感器代号L电流互感器七、电压互感器的型号含义□□□□□--□□使用环境：GY高原，TH温热带额定电压设计序号使用特点： J有接地保护辅助线圈， W五柱式，B有补偿线圈，提高准确度。

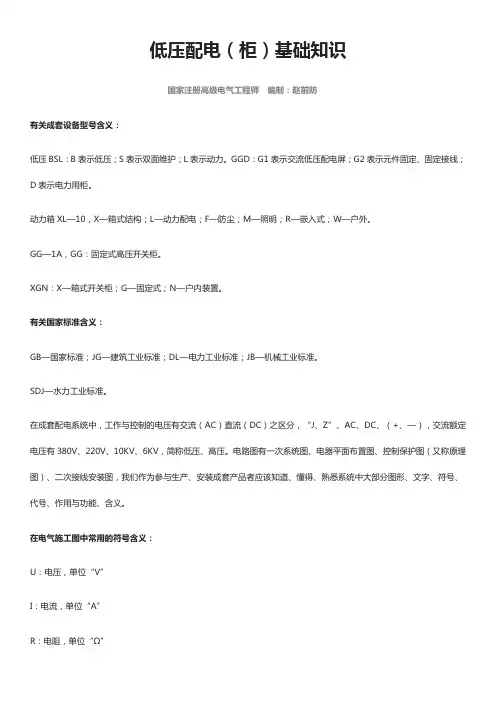

低压配电（柜）基础知识国家注册高级电气工程师编制：赵前防有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。

GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。

动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。

GG—1A，GG：固定式高压开关柜。

XGN：X—箱式开关柜；G—固定式；N—户内装置。

有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。

SDJ—水力工业标准。

在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。

电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。

在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。

2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。

3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。

4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。

空气开关型号说明及代表的意思含义空气开关的型号代表什么意思呢，空气开关型号详解。

空气开关型号中DZ字母的含义－－“自动”的反拼音10－－设计序号100－－额定电流3－－－表示极数即三相3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）Ie=60A－－－过电流调节要点：1、空气开关额定电压大于等于线路额定电压2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流---------------------------------------------------------------施耐德空气开关型号含义请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？回答：NS是类型400是框架电流N是分断级别3P是极数要根据具体的选型样本来，这个是施耐德的，你还是查下施耐德低压电器选型这里应该有下这个型号不完整NS400N/3P XXX,最后面才是断路器的额定电流.不同的生产商所生产的产品代号是不一样的---------------------------------------------------------------三种空气开关上的标签第一种：multi9C65NC6第二种：DZ47-60C20第三种：DZ47-63C63请教各位上面三种空开的数字和字母的含义回答：施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
