基焊条 目录 镍基焊条的分类与用途 镍基焊材的选用 镍基合金焊条成份对比 镍基焊条的分类与用途 镍及镍合金焊条可分为五大类，即工业纯Ni、Ni-Cu、Ni-Cr-Fe、Ni-Mo 和Ni-Cr-Mo。每一类可分为一种或多种型号的焊条。这类焊条主要用于焊接镍或高镍合金，有时也可用于异种金属的焊接或堆焊. 镍基焊材的选用 镍基焊丝 镍基焊条图片 [1] ERNiCr-3 用于600，601以及800合金自身的焊接，及不锈钢和碳钢之间的异种钢焊接ERNiCrFe-7 用于焊接ASTM B163，166，167和168标准内的镍铬铁合金 ERNiCrFe-6 用于钢和镍铬铁合金的焊接，钢及不锈钢和镍基合金的焊接 ERNiCrCoMo-1 用于焊接镍铬钴钼合金及各种高温合金的异种焊接 ERNiCrMo-3 用于镍合金，碳钢，不锈钢和低合金钢的一种焊接，最主要用于625，601，802合金的焊接及9%镍合金的焊接 ERNi-CI 工业纯镍，用于可锻铸铁及灰口铸铁的焊接 ERCuNi 用于70/30，80/20，90/10铜镍合金的焊接 ERNiCu-7
用于焊接镍铜合金B127，163，164和165等 ERNi-1 用于纯镍铸件和锻件的焊接，如：ASTM B160，161，162，163标准内的合金 ERNiFeMn-CI 用于结节铸铁,球墨铸铁,可锻铸铁和灰口铸铁自身的焊接或用于它们 与不锈钢,碳钢,低合金钢及各种镍合金的焊接 ERNiCrMo-4 用于镍铬钼合金自身的焊接,或镍铬钼合金和钢及大多数其它镍基合金的焊接 ERNiCrMo-11 用于镍铬钼合金自身的焊接,或镍铬钼合金和钢及大多数其它镍基合金的焊接,还可以用于镍铬钼合金和钢焊接焊缝的堆焊 ERNiCrMo-13 用于焊接低碳镍铬钼合金 镍基焊条 ENiCrMo-3 用于焊接镍铬钼合金,如625,800,801,825和600 ENiCrFe-3 用于镍铬铁合金自身的焊接及与碳钢的焊接 ENiCrFe-2 用于奥氏体钢,铁素体钢及高镍合金之间的异种焊接, 还可用于9%镍合金的焊接 ENiCu-7 主要用于镍铜合金自身及其与钢之间的异种焊接 ENiCrFe-7 用于690(UNS N06690)镍铬铁合金自身的焊接 ENiCrMo-4 用于焊接C-276合金及大多数其它镍基合金 ENiCrCoMo-1 用于焊接镍铬钴钼合金以及各种的高温合金间的异种焊接 ERCuNi 焊接锻造或铸造的70/30,80/20,90/10铜镍合金 ENiCrMo-13 用于焊接低碳镍铬钼合金 ENiCrMo-11 用于焊接低碳镍铬钼合金 纯镍焊条 A5.11 ENi-1 EL-NiTi3 ≥ 92 - - Ti2.5 - 焊接 200 、 201 镍合金以及镀镍钢板； - 钢与镍异种材料的焊接； - 钢的表面堆焊。
1.1 高温合金 1.1.1 高温合金及其发展概况 高温合金是指以铁、钴、镍为基体，能在600℃以上温度，一定应力条件下适应不同环境短时或长时使用的金属材料。具有较高的高温强度、塑性，良好的抗氧化、抗热腐蚀性能，良好的热疲劳性能，断裂韧性，良好的组织稳定性和使用可靠性。高温合金为单一奥氏体组织，在各种温度下具有良好的组织稳定性和使用的可靠性，基于上述性能特点，且高温合金的合金化程度很高，故在英美称之为超合金（Superalloy）。 高温合金于20世纪40年代问世，最初就是为满足喷气发动机对材料的耐高温和高强度要求而研制的，高温合金的发展与航空发动机的进步密切相关，1939年英国Mond镍公司首先研究出Nimonic75，随后又研究出Nimonic80合金，并在1942年成功用作涡轮气发动机的叶片材料，此后该公司又在合金中加入硼、锆、钴、钼等合金元素，相继开发成功Nimonic80A、Nimonic90等合金，形成Nimonic合金系列。如今先进航空发动机中高温合金用量已超过50%。此外，在航天、核工程、能源动力、交通运输、石油化工、冶金等领域得到广泛的应用。高温合金在满足不同使用条件中得到发展，形成各种系列的合金，除传统的高温合金外，还开发出一批高温耐磨、高温耐蚀的合金。 高温合金是航空发动机、火箭发动机、燃气轮机等高温热端部件的不可代替的材料，由于其用途的重要性，对材料的质量控制与检测非常严格。高温合金的基本用途仍旧是飞行器的燃气轮发动机的高温部分，它要占先进的发动机重量的50％以上。然而，这些材料在高温下极好的性能已使其用途远远超出了这一行业。除了航空部件之外，规定将这些合金用于舰船、工业、陆地发电站以及汽车用途的涡轮发动机上。具体的发动机部件包括涡轮盘、叶片、压缩机轮、轴、燃烧室、后燃烧部件以及发动机螺栓。除了燃气发动机行业之外，高温合金还被选择用于火箭发动机、宇宙、石油化工、能源生产、内燃烧发动机、金属成形(热加工工模具)、热处理设备、核电反应堆和煤转换装置。
电渣重熔 把平炉、转炉、电弧炉或感应炉冶炼的钢铸造或锻压成为电极，通过熔渣电阻热进行二次 重熔的精炼工艺，英文简称ESR。美国霍普金斯(R.K.Hopkins)于20世纪40年代首先提 出这种精炼方法的原理。其后苏联和美国相继建立工业生产用的电渣炉。60年代中期由于 航空、航天、电子、原子能等工业的发展，电渣重熔在苏联、西欧、美国获得较快的发展。生产的品种包括：优质合金钢、高温合金、精密合金、耐蚀合金以及铝、铜、钛、银等有 色金属的合金。1980年世界电渣重熔钢生产能力已超过120万吨。中国1960年建成第一 座电渣炉,其后得到很大发展。最大的是上海重型机器厂电渣炉，钢锭重达200吨。 电渣重熔基本过程如图所示。 在铜制水冷结晶器内盛有熔融的炉渣，自耗电极一端插入熔渣内。自耗电极、渣池、金属 熔池、钢锭、底水箱通过短网导线和变压器形成回路。在通电过程中，渣池放出焦耳热， 将自耗电极端头逐渐熔化，熔融金属汇聚成液滴，穿过渣池，落入结晶器，形成金属熔池，受水冷作用,迅速凝固形成钢锭。在电极端头液滴形成阶段,以及液滴穿过渣池滴落阶段,钢- 渣充分接触，钢中非金属夹杂物为炉渣所吸收。钢中有害元素（硫、铅、锑、铋、锡）通 过钢-渣反应和高温气化比较有效地去除。液态金属在渣池覆盖下，基本上避免了再氧化。因为是在铜制水冷结晶器内熔化、精炼、凝固的，这就杜绝了耐火材料对钢的污染。钢锭 凝固前，在它的上端有金属熔池和渣池，起保温和补缩作用，保证钢锭的致密性。上升的 渣池在结晶器内壁上形成一层薄渣壳，不仅使钢锭表面光洁，还起绝缘和隔热作用，使更 多的热量向下部传导,有利于钢锭自下而上的定向结晶。由于以上原因,电渣重熔生产的钢 锭的质量和性能得到改进，合金钢的低温、室温和高温下的塑性和冲击韧性增强，钢材使 用寿命延长。 电渣重熔设备简单，投资较少，生产费用较低。电渣重熔的缺点是电耗较高，目前通用的 渣料含CaF较多，在重熔过程中，污染环境，必须设除尘和去氟装置
镍基焊材的选用 镍基焊丝 镍基焊条图片 [1] ERNiCr-3 用于600，601以及800合金自身的焊接，及不锈钢和碳钢之间的异种钢焊接 ERNiCrFe-7 用于焊接ASTM B163，166，167和168标准内的镍铬铁合金 ERNiCrFe-6 用于钢和镍铬铁合金的焊接，钢及不锈钢和镍基合金的焊接 ERNiCrCoMo-1 用于焊接镍铬钴钼合金及各种高温合金的异种焊接 ERNiCrMo-3 用于镍合金，碳钢，不锈钢和低合金钢的一种焊接，最主要用于625，601，802合金的焊接及9%镍合金的焊接 ERNi-CI 工业纯镍，用于可锻铸铁及灰口铸铁的焊接 ERCuNi 用于70/30，80/20，90/10铜镍合金的焊接 ERNiCu-7 用于焊接镍铜合金B127，163，164和165等 ERNi-1 用于纯镍铸件和锻件的焊接，如：ASTM B160，161，162，163标准内的合金 ERNiFeMn-CI 用于结节铸铁,球墨铸铁,可锻铸铁和灰口铸铁自身的焊接或用于它们与不锈钢,碳钢,低合金钢及各种镍合金的焊接 ERNiCrMo-4 用于镍铬钼合金自身的焊接,或镍铬钼合金和钢及大多数其它镍基合金的焊接 ERNiCrMo-11 用于镍铬钼合金自身的焊接,或镍铬钼合金和钢及大多数其它镍基合金的焊接,还可以用于镍铬钼合金和钢焊接焊缝的堆焊 ERNiCrMo-13 用于焊接低碳镍铬钼合金 镍基焊条 ENiCrMo-3 用于焊接镍铬钼合金,如625,800,801,825和600 ENiCrFe-3 用于镍铬铁合金自身的焊接及与碳钢的焊接 ENiCrFe-2 用于奥氏体钢,铁素体钢及高镍合金之间的异种焊接, 还可用于9%镍合金的焊接 ENiCu-7 主要用于镍铜合金自身及其与钢之间的异种焊接 ENiCrFe-7 用于690(UNS N06690)镍铬铁合金自身的焊接 ENiCrMo-4 用于焊接C-276合金及大多数其它镍基合金 ENiCrCoMo-1 用于焊接镍铬钴钼合金以及各种的高温合金间的异种焊接 ERCuNi 焊接锻造或铸造的70/30,80/20,90/10铜镍合金 ENiCrMo-13 用于焊接低碳镍铬钼合金 ENiCrMo-11 用于焊接低碳镍铬钼合金纯镍焊条A5.11 ENi-1 EL-NiTi3 ≥ 92 - - Ti2.5 - 焊接200 、201 镍合金以及镀镍钢板；- 钢与镍异种材料的焊接；- 钢的表面堆焊。
1.1Inconel600镍基合金焊接方案 本工程中有Inconel600镍基合金管道36.8m，数量不多，但焊接要求严格。 由于气化装置是把煤转化水煤气等过程，整个系统是在较高温度和压力下操作，工艺介质中含有CO、CO2、H2S、H2、COS、NH2等可燃性、有毒介质，所以对管道材质要求较高。因此，我们特编写了镍合金管道的焊接方案，具体施工时将根据设计说明及技术要求再对本方案进一步的修改和补充。 1.1.1编制依据： 1) 《青海中浩60万吨/年甲醇项目建筑安装工程施工招标文件》； 2）《石油化工鉻镍奥氏体钢、铁镍合金和镍合金管道焊接规程》SH/T3525-199； 3）《现场设备、工业管道焊接工程施工验收规范》GB50236-1998； 4）《石油化工剧毒、可然介质管道工程施工及验收规范》SH3501。 1.1.2材料验收 焊接材料应有出厂质量证明书，其中焊条应符合《镍及镍合金焊条》GB/T13814的规定，焊丝应符合《镍及镍合金焊丝》GB/T15620的规定。 焊接材料应进行验收。验收合格后，应作好标示，入库储存。 焊接材料的储存、保管应符合下列规定： 焊材库必须干燥通风，库房内不得有有害气体和腐蚀介质。 焊接材料应存放在架子上，架子离地面的高度和墙壁的距离均不得小于300mm。 焊接材料应按种类、牌号、批号、规格和入库时间分类放置，并应有标示。 焊材库内应设置温度计和湿度计，保持库内温度不抵于5℃，相对湿度不大于60%。 焊接用的氩气纯度不应低于99.6%。 1.1.3焊前准备 管子切割及坡口加工宜采用机械方法，若采用等离子切割，应清理其加工面。 坡口加工后应进行外观检查，坡口表面不得有裂纹、分层等缺陷。

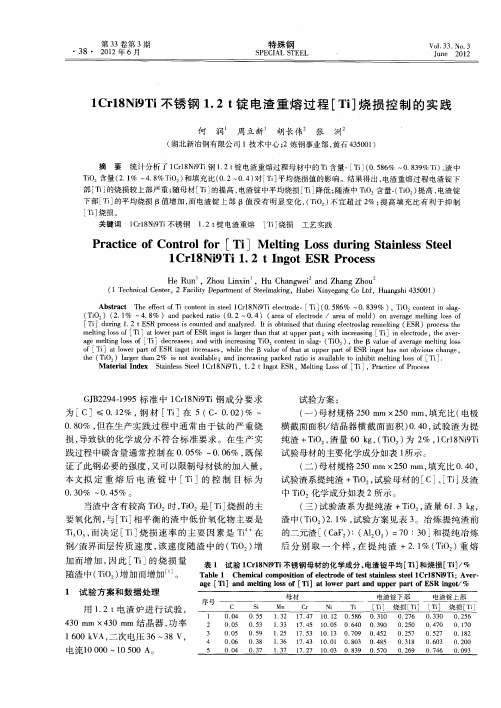

电渣重熔渣系选择的工艺探索 攀钢钢城企业总公司冶炼厂王宾陈涛李艳丽 【摘要】通过大量的工艺实践探索 , 掌握了电渣重熔渣系对脱硫、脱磷和合金元素烧损和生产效率的关系 , 提出了根据不同钢种选择渣系的方法。 【关键词】电渣重熔渣系工艺 1前言 电渣重熔过程中 , 熔融渣池起着重要的作用 , 因此在整个重熔过程中 , 渣池成分、温度、深度、 态下。 方法 , , 又 、熔点、表面张力、粘度、氧化性等与重熔金属品种相适应的最佳条件下进行 , 因此对渣系进行适当的选择调整是十分必要的。我厂有 250K VA 的电渣重熔炉 2座 , 主要生产电工纯铁、高速工具钢、模具钢电渣重熔锭。长期以来一直选用 CaF 2∶ Al 2O 3=7∶ 3的渣系 , 生产实践表明, “三?七渣系” 对不同钢种在纯净度、合金元素的损耗、 P 、 S 等有害元素的去除、生产效率、产品质量、电耗等方面作用是不相同的。为了摸索电渣重熔渣系选择的较好方案 , 我们对电渣重熔的渣系选择进行了一定的工艺探索。 2电渣重熔用渣系所要求的主要基本特性和成分 电渣重熔用渣系的各种特性 , 取决于其主要成分 CaF 2、 Al 2O 3、 CaO 等 , 以及加入渣中的氧化物 , 碳酸盐等 , 渣中加入氧化物 , 会降低电导率和电耗 , 提高熔点和粘度。
熔点下降 , 会使电导率上升 , 使钢锭产生空洞、气孔、夹杂等缺陷 , 提高熔点将降低电导率 , 妨碍脱硫反应 , 100~200 , , 。 (例如在 CaF 2量多 , 粘 0110~0115泊的渣子 , 和 Al 2O 3量多 , 粘度为0110~0115泊的 , 采用后者夹杂物有所增加。 为了防止熔渣卷入金属内 , 熔融金属和熔渣之间应具有足够大的表面张力以及对非金属夹杂物相适应的高吸附能力。 CaF 2含量少及 Al 2O 3、 CaO 含量高时 , 具有大的表面张力 , 因为 Ca +与 F -结合能比 O -结合能力小的缘故 , 此外氧化物渣子对于刚玉、石英玻璃具有较好的吸附能力。 3电渣重熔锭质量和渣系成分关系工艺探讨 为了探索电渣重熔过程中脱硫、脱氧和合金元素变化 , 杂质去除等行为 , 以及它们和渣料成分关系 , 我们采用高速钢 W9M o3Cr4V 、 W6M o5Cr4V (M2 、电工纯铁 (DT4、 DT3 、通过变换渣系 , 对电渣重熔、脱氧、脱硫等行为进行了生产实践工艺探索。 311电渣重熔脱硫机理。脱硫是电渣重熔的重要特征之一 , 其按照下列反应进行 :①硫由金属向渣中转移的行为 : [S]金属 +(O 2- 渣 [[O]金属 +(S 2- 渣 ? ②转移进渣中的硫和大气中氧反应而逸出 :
高温合金 高温合金：是指以铁、镍、钴为基，能在600℃以上的高温及一定应力作用下长期工作的一类金属材料。高温合金为单一奥氏体基体组织，且其合金化程度很高,在各种温度下均具有良好的组织稳定性和使用的可靠性。高温合金主要用于固体火箭发动机及燃气轮机的 4 大热端部件，即导向器、涡轮叶片、涡轮盘和燃烧室。就目前使用的高温合金来看，镍基高温合金的使用范围远远大于铁基和钴基高温合。 发展概况：普通锻造---铸造高温合金---定向凝固高温合金---单晶 高温合金----弥散强化高温合金和纤维增强的高温合金。 ODS高温合金： （1）生产工艺：DS 高温合金都是采用ＭＡ技术将超细的氧化物颗粒均匀地分散到合金基体中。含有弥散氧化物颗粒的机械合金化 粉末经固结处理后,便可得到密实的合金材料。 原始粉末-机械和金-装套，除气-封焊-热挤-形变加工-再结晶退火-探伤检测-成品 高温合金熔炼新技术： 高温合金成型方法：熔模精密铸造，铸锭冶金（包括挤压、轧制、锻造等）粉末冶金，定向凝固。
高温合金的几种成型方法的工艺路线 熔模精密铸造 熔模精密铸造也叫失蜡铸造，采用可溶一次性蜡模和一次性陶瓷型壳及陶瓷型芯铸造成型的方法。这种方法非常适合生产尺寸公差小、薄壁、拔模斜度小和表面光洁度大的铸件用该方法生产的铸件尺寸精度高，表面质量好，，经常不需要特殊的处理就能直接装配使用。 基本工艺流程为：将耐火材料和粘结剂配制成粘度适中的浆料，把表面清洁、尺寸精确的蜡模在浆料里浸蘸，撒砂。待其干燥后，重复多次蘸浆、撒砂步骤，每一层浆料的粘度与所撒得砂的粒度都有变化，一般面层为细沙，背层为粗砂；最后一层只挂浆，不撒砂；待型壳充分干燥后，用水蒸汽或热水进行脱蜡，最后进行焙烧，使型壳具有一定强度。浇注铸件前，型壳要预热到一定温度，以保证金属具有较好的流动性；浇注金属液，待铸件凝固后，除壳，清砂，得到所需铸件。其工艺程见图所示。
镍基合金复合管道焊接工艺的推广和应用 摘要： 镍基合金复合钢管具有良好的韧性、强度，以及耐各种形式腐蚀的性能，目前广泛应用于高压高含硫气田施工中。在普光气田安全隐患排查工程中，原料气管线全部更换为镍基合金复合管道，为提高功效保证焊接质量，该工程采用了新的焊接工艺（GTAW+P+MIG），依托本工程进行推广和应用。 关键字：镍基复合管；GTAW+P+MIG；背部充氩保护装置；焊接工艺 1、简介 镍基合金复合材料作为一种新型材料[1]，其同时兼具低合金钢的韧性和强度，及镍基合金全面的耐腐蚀性能，因而在高压高含硫气田施工中得到广泛的应用。普光气田作为高含硫气田，受条件限制，在建设初期并未采用镍基合金材料进行施工。 在2016年，普光净化厂原料气管线安全隐患治理工程中，设计将原料气管线进行材质升级，将原有管道更换成镍基合金复合钢管（Q245R+N08825），规格为φ711×（32+3）mm、φ610×（28+3）mm、φ508×（24+3）mm。 目前，镍基合金复合管道的焊接方法主要有GTAW（打底）+SMAW（填充、盖面）；TIP TIG焊打底、填充、盖面。该工程使用的镍基合金复合管材，因管径和基层厚度较大，采用GTAW（打底）+MIG（填充、盖面）的焊接方法。相比以上两种方法，该方法具有更高的焊接效率和焊接可靠性。经中石化第十建设公司进行焊接工艺评定，焊缝各项性能均满足设计要求。因此，本工程最终确定采用GTAW（打底）+MIG（填充、盖面）的焊接方法进行施工焊接。 2、施工机具准备 （1）焊接设备 氩弧焊：低频脉冲钨极氩弧焊（GTAW+P），设备型号山大奥太WSM-400。该设备能够实现焊接电流在恒流与脉冲之间的自由调节，在选用脉冲电流焊接时，通过调节基值、
2 电渣重熔原理 2．1 渣池 电渣重熔工艺的核心部分是熔池。金属从熔池上方进入渣池，然后被加热、熔化、精炼和过热，并且承受振动、搅拌和电化学作用。因此，形成渣池并使其保持在合适的条件下，显然是很重要的。渣有如下几方面的作用。 （1）发热元件的作用 重熔过程中热量通过焦耳效应产生，也就是通常的电阻发热定律。因此，应该确保渣阻与供给功率的电压、电流之间的正确平衡。所用的大多数渣的电阻率在熔炼温度下为0.2.0.ssl-cm ，熔炼温度通常比金属熔化温度高200 -- 3001C。显然，在该温度下，渣既要呈液态，又要稳定，所以重熔电流、电压、渣池深度和渣电阻率之间的关系很复杂。好的电渣重熔操作必须把它们调到最佳值。 (2)熔渣对于非金属材料来说是熔剂 当金属电极进入到渣池中时，电极端部达到其熔化温度，就会形成金属熔化膜。当熔化金属与熔渣接触时，熔化的金属在汇聚成熔滴的同时，暴露的非金属夹杂将溶解在渣里。因此，渣的成分必须能溶解杂质而又不影响其性质，为此，在重熔时必须采取连续调整渣成分的步骤。 (3)渣是电渣重熔工艺的精炼剂 重熔过程中的化学反应主要部位是电极端部渣／金界面，这里金属膜条件对于快速反应是最理想的。 (4)涟起保护金属免受污染的作用 渣对于反应成分来说，起着传递介质的作用。由于金属在渣下熔化和凝固，被熔化的金属绝不会与大气接触而被直接氧化，而这种氧化在常规工艺中是不可避免的。另一方面，由于熔渣可以传递反应物质，如氧和水蒸气，所以使用惰性气体做保护气氛非常必要。 (5)位形成结晶器衬 由于结晶器壁温度维持在渣熔点以下，那么熔渣和结晶器壁之间必定有凝固渣壳。这层渣壳起着结晶器衬的作用，金属锭在衬里形成并凝固，至少在稳定操作条件下，渣壳起着上述作用。在环形结晶器（短模）情况下，锭表面渣皮很少。可能存在差异。 为了实现上述作用，渣必须具有某些相当明确的性质。一般情况下，它的熔化温度应在被熔化金属的熔化温度以下。操作温度显然高于金属熔点，一般约高200 -- 300℃。渣的电阻率是其成分的函数，只要不是明确地影响化学要求，可在一定界限内调整。渣的成分应该既保证所希望的化学反应能快速发生，又保证反应物留在渣里；对于硫，其反应产物应能排到大气中去。另外，渣应能抑制不希望反应的发生，因为这些反应会造成微量元素的损失，这一点也非常重要。渣的黏度（其值一般在毫帕秒范围内）影响熔滴在渣中的停留时间、气体排出速度、渣池搅拌程度、传质动力学以及渣壳厚度等。渣与金属的密度差也同样影响熔滴停留时间和熔滴大小。渣与金属间的表面张力应该比较小，这样可增加传质速度且易产生小熔滴。但这样不利于渣与金属的分离且增加夹渣危险。表面张力也影响杂质溶解机理。 2.2 渣成分和渣组成 电渣重熔渣的成分通常以氟化钙（Ca凡）、氧化钙(CaO) ,氧化镁(Mgo)、三氧化
镍基合金INCONEL 625的焊接 引言：在石油化工建设工程中，常会遇到镍基合金这种材料，因这种材料具有耐活泼性气体、耐苛性介质、耐还原性酸介质腐蚀的良好性能，又具有强度高、塑性好、可冷热变形和可加 工成型及可焊接的特点，广泛应用于石油化工中。例如：在安徽铜陵六国化工合成氨装置 气化工段中，就有这种材料，它的具体名称为INCONEL 625，用于输送氧气介质。 关键词：镍基合金焊接热裂纹 1 镍基合金INCONEL 625的化学成分及对焊接性能的影响 为了研究INCONEL 625的焊接，我们有必要对这种材料的化学成分进行了解。镍基合金INCONEL 625的化学成分见表1： 在Ni中添加Al、Cr、Fe、Mo、Ti能引起较强的固溶强化，Mo可改善镍基合金的高温强度，Nb 则可以稳定组织，细化晶粒，改善材料性能，Cr在Ni中的固溶范围约为35%～40%，而Mo在Ni中的固溶范围大约为20%。Cr、Mo等合金材料的添加不但增加其耐蚀性，而且对材料的焊接性能没有不利影响。添加Ti、Mn、Nb则可提高材料的抗热裂纹和减少气孔。Si在钢中是脱氧剂和抗氧化剂。而C的含量很小，因Ti和Nb的存在一般不会产生晶间腐蚀。 镍基合金的焊接性对S则较为敏感，S不溶于Ni，在焊接凝固时可形成低熔点的共晶体，易产生热裂纹。P在镍基合金中也会增加裂纹的敏感性。 2 镍基合金INCONEL 625的焊接特点 2.1 焊接热裂纹镍基合金INCONEL 625在焊接时具有较高的热裂纹敏感性。热裂纹分为结晶裂纹、液化裂纹和高温失塑裂纹。结晶裂纹最容易发生在焊道弧坑，形成火口裂纹。结晶裂纹多半沿焊缝中心线纵向开裂。液化裂纹则易出现在紧靠融合线的热影响区中，有的还出现在多层焊的前层焊缝中。高温失塑裂纹既可能出现在热影响区中，也可能发生在焊缝中。各种热裂纹有时是宏观裂纹，或宏观裂纹伴随微观裂纹，也有时仅仅是微观裂纹。热裂纹发生在高温状态，常温下不再扩展。2.2 污染物的影响焊件表面的清洁性是保证镍基合金INCONEL 625焊接质量的一个关键。焊件表面的污染物主要是表面氧化皮和引起脆化的元素。镍基合金INCONEL 625表面氧化皮的熔点比母材高得多，常常可能形成夹渣或细小的不连续的氧化物，S、P、Pb、Sn、Zn、Bi、Sb及As等凡是能和Ni形成低熔点共晶体的元素都是有害元素。这些有害元素大大增加了镍基合金焊接时的热裂纹倾向。这些元素常常存在于预制过程中使用的材料中，例如：油脂、油漆、测温笔和记号笔的墨水常含有这些元素。因此，在焊接前，必须彻底清除，包括坡口外50mm范围内均属于清除范围。 清除方法取决于污染物的种类，对于油脂类物质，可采用蒸汽脱脂，或用丙酮清洗。对于油漆类物质，可采用氯甲烷、碱液、甲醇清洗，也可采用打磨的方法清除。 2.3 焊接热输入的影响采用高热输入会使焊缝接头产生一定程度的退火，并伴随晶粒长大，而使组织发生相变，降低材料的机械性能。此外，高热的输入，还可能使晶相组织产生过度的偏析，碳化物沉淀并析出，从而引起热裂纹，并降低耐蚀性。 在选择焊接方法和焊接工艺时，必须考虑到这一点，因此，在实际操作时采用小电流，窄焊道，多层焊较为合理。 需要指出的是，有些镍基合金焊接加热后对靠近热影响区的焊缝组织会产生不良影响。例如Ni-Mo合金焊接后需通过退火处理来消除这种影响，恢复其耐蚀性。但对于INCONEL 625这种合金来说属于Ni-Cr-Mo合金, 象奥氏体不锈钢一样，镍基合金的显微组织也是奥氏体，固态情况下不发生相变，母材和焊缝金属的晶粒不能通过热处理细化，因此，镍基合金INCONEL 625不需要进行热
1 CN02128856.9 一种抗金属灰化的镍基高温合金 2 CN02133773.X 汽轮机汽封用高温合金弹簧及其加工方法和检验装置 3 CN01136127.1 耐高温磨耗辊轮修护用焊接合金材料 4 CN02131317.2 一种兼顾高温蠕变与韧性的Fe-Cr-Ni基铸造合金及其制法 5 CN02155647.4 一种超高碳Cr-Ni-C高温耐磨合金材料 6 CN02155648.2 一种高温耐磨耐蚀Ni-Mo-Si金属硅化物合金材料 7 CN02150476.8 高温合金的电化学分解方法 8 CN01135231.0 抗高温磨粒磨损堆焊合金材料 9 CN02157794.3 电弧炉冶炼镍基高温合金的工艺方法 10 CN02145569.4 耐高温抗氧化贱金属铜银合金组合物及其生产方法 11 CN00816047.3 具有良好耐高温氧化性的耐热合金的制备方法 12 CN02121274.0 一种铬基高温合金 13 CN02128855.0 一种抗金属灰化、炭化铁镍铬基铸造高温合金 14 CN02116369.3 高温镍氢电池用贮氢合金材料及制法 15 CN02129176.4 高温耐磨耐腐蚀Cr-Ni-Si金属硅化物合金材料 16 CN02157165.1 耐高温腐蚀合金、热障涂层材料、涡轮机构件及燃气涡轮机 17 CN01138854.4 一种单晶高温合金定向凝固过程温度场数据自动采集方法 18 CN02100328.9 提高TiAl合金抗高温氧化的铬改性铝化物涂层的制备 19 CN02154585.5 铜基合金及其制造方法以及铜基合金制气化器等的耐高温性部件 20 CN02122933.3 长轴类高温合金大锻件整体锻造工艺 21 CN01810058.9 表面合金化的高温合金 22 CN03131144.X 一种抗金属灰化高强度高温耐蚀合金 23 CN03111619.1 一种耐高温耐磨损高强度合金的制备方法 24 CN96115293.1 一种镍基高温合金锻件和棒材获得均匀超细晶粒的方法 25 CN96123394.X 一种由铁－镍超级高温合金组成的耐高温材料体的制造方法 26 CN96103277.4 耐高温低膨胀锌基耐磨合金 27 CN96106513.3 一种合金钢、特种钢、高温合金管的制造方法 28 CN96107076.5 高强度镍基铸造高温合金 29 CN85102472 高温耐热铁基合金 30 CN85105832 高温合金盐浴渗硼剂及其制备方法 31 CN85103156 提高高温合金锻造质量的一种简单新工艺 32 CN85100649 超高温耐磨铸造镍基合金 33 CN85101950 高碳低合金钢高温形变球化退火工艺 34 CN85102029 镍基高温合金可锻性改进 35 CN86108069 耐高温冲击磨损等离子喷焊镍基合金加碳化物复合粉末涂层材料 36 CN88100515 改进选定的铬－钼改良型合金钢高温特性和可焊性的方法 37 CN87101772 电气开关用的高温触点合金 38 CN88104319.2 高温用快速凝固含硅铝基合金 39 CN88100747.1 无稀土高温超导合金及其制备方法 40 CN88100441.3 高温自润滑镍基合金 41 CN89105034.5 一种提高高温合金性能的方法 42 CN89109243.9 供超高温合金用的富集钇的铝化物涂层 43 CN90109970.8 抗氧化的低膨胀高温合金
镍基合金焊接材料 镍及镍合金焊条
产品名称：镍及镍基合金焊材 产品说明: Ni102镍及镍合金焊条型号GB/T：ENi-0 说明：钛钙型药皮的纯镍焊条，具有较好的力学性能及耐热、耐腐蚀性，交、直流两用，采用直流反接。 用途：用于化工设备、食品工业，医疗器械制造中镍基合金和双金属的焊接，也可用作异种金属的过渡层焊条，具有良好的熔合性和抗裂性。 熔敷金属化学成份/% C≤0.03 Mn 0.6-1.1 Si≤1Ni≥92Fe≤0.5 Ti 0.7-1.2 Nb 1.8-2.3 S≤0.015P≤0.015 Ni112镍及镍合金焊条型号GB/T：ENi-0 相当于AWS：ENi-1 说明：钛钙型药皮的纯镍焊条，具有较好的力学性能及耐热、耐腐蚀性，交、直流两用，采用直流反接。 用途：用于化工设备、食品工业，医疗器械制造中镍基合金和双金属的焊接，也可用作异种金属的过渡层焊条，具有良好的熔合性和抗裂性。 熔敷金属化学成份/% C≈0.04Mn≈1.5Ni≥92Fe≈3Ti≈0.5Nb≈1S≤0.015P≤0.015 Ni202镍及镍合金焊条型号GB/T：ENiCu-7 相当于AWS：ENiCu-7 说明：钛钙型药皮的Ni70Cu30蒙乃尔合金焊条，含适量的锰、铌，具有较好的抗裂性，焊接时电弧燃烧稳定，飞溅小，脱渣容易，焊接成形美观，采用交流或直流反接，采用直流反接。用途：用于镍铜合金与异种钢的焊接，也可用作过渡层堆焊材料。 熔敷金属化学成份/% C≤0.15 Mn≤4Si≤1.5 Ni 62-69 Fe≤2.5Ti≤1Nb≤2.5 S≤0.015 P≤0.02Al≤0.75 Cu余量 Ni207镍及镍合金焊条型号GB/T：ENiCu-7 相当于AWS：ENiCu-7 说明：低氢型蒙乃尔合金焊条，具有良好的抗裂性和焊接工艺性能。 用途：用于焊接蒙乃尔合金焊条或异种钢，也可用作过渡层堆焊材料。 熔敷金属化学成份/% C≤0.15Mn≤4Si≤1.5 Ni 62-69 Fe≤2.5Ti≤1Nb≤2.5S≤0.015 P≤0.02 Cu余量 Ni307镍及镍合金焊条型号GB/T：ENiCrMo-0
1、高温合金简介 (1) 2、高温合金的主要类别 (1) 2.1变形高温合金 (2) 2.1.1固溶强化型合金 (2) 2.1.2时效强化型合金 (2) 2.2铸造高温合金 (2) 2.3粉末冶金高温合金 (3) 2.4氧化物弥散强化(ODS)合金 (3) 2.5金属间化合物高温材料 (3) 3、高温合金的强化机理 (3) 3.1固溶强化 (3) 3.2沉淀强化及第二相强化 (4) 3.3晶界强化 (4) 3.4碳化物强化及质点弥散强化 (5) 4、常用高温合金的分类 (6) 4.1铁基超耐热合金 (6) 4.1.1铁基高温合金的成分和性能 (6) 4.2镍基超耐热合金 (6) 4.2.1镍基高温合金的组织特点 (6) 4.3钴基超耐热合金 (7) 4.3.1钴基高温合金的成分 (7) 4.3.2钴基高温的高温性能 (7) 5、高温合金的几种制造工艺 (7) 6、高温合金的应用 (8) 7、参考文献 (8)
1、高温合金简介 高温合金分为三类材料：760℃高温材料、1200℃高温材料和1500℃高温材料，抗拉强度800MPa。或者说是指在760--1500℃以上及一定应力条件下长期工作的高温金属材料，具有优异的高温强度，良好的抗氧化和抗热腐蚀性能，良好的疲劳性能、断裂韧性等综合性能，已成为军民用燃气涡轮发动机热端部件不可替代的关键材料。 按照现有的理论，760℃高温材料按基体元素主要可分为铁基高温合金、镍基高温合金和钴基高温合金。按制备工艺可分为变形高温合金、铸造高温合金和粉末冶金高温合金。按强化方式有固溶强化型、沉淀强化型、氧化物弥散强化型和纤维强化型等。高温合金主要用于制造航空、舰艇和工业用燃气轮机的涡轮叶片、导向叶片、涡轮盘、高压压气机盘和燃烧室等高温部件，还用于制造航天飞行器、火箭发动机、核反应堆、石油化工设备以及煤的转化等能源转换装置。 2、高温合金的主要类别 2.1变形高温合金 变形高温合金是指可以进行热、冷变形加工，工作温度范围-253～1320℃，具有良好的力学性能和综合的强、韧性指标，具有较高的抗氧化、抗腐蚀性能的一类合金。按其热处理工艺可分为固溶强化型合金和时效强化型合金。GH后第一位数字表示分类号即1、固溶强化型铁基合金2、时效硬化型铁基合金3、固溶强化型镍基合金4、钴基合金GH后，二，三，四位数字表示顺序号。 2.1.1固溶强化型合金 使用温度范围为900～1300℃，最高抗氧化温度达1320℃。例如GH128合金，室温拉伸强度为850MPa、屈服强度为350MPa；1000℃拉伸强度为140MPa、延伸率为85%,1000℃、30MPa 应力的持久寿命为200小时、延伸率40%。固溶合金一般用于制作航空、航天发动机燃烧室、机匣等部件。 2.1.2时效强化型合金 使用温度为-253～950℃，一般用于制作航空、航天发动机的涡轮盘与叶片等结构件。制作涡轮盘的合金工作温度为-253～700℃,要求具有良好的高低温强度和抗疲劳性能。例如：GH4169合金，在650℃的最高屈服强度达1000MPa；制作叶片的合金温度可达950℃，例如：GH220合金，950℃的拉伸强度为490MPa，940℃、200MPa的持久寿命大于40小时。变形高温合金主要为航天、航空、核能、石油民用工业提供结构锻件、饼材、环件、棒材、板材、管材、带材和丝材。 2.2铸造高温合金 铸造高温合金是指可以或只能用铸造方法成型零件的一类高温合金。其主要特点是： 1.具有更宽的成分范围由于可不必兼顾其变形加工性能，合金的设计可以集中考虑优化其使用性能。如对于镍基高温合金，可通过调整成分使γ’含量达60%或更高，从而在高达合金熔点85%的温度下，合金仍能保持优良性能。
高温合金成型方法：熔模精密铸造，铸锭冶金（包括挤压、轧制、锻造等）粉末冶金，定向凝固。 高温合金的几种成型方法的工艺路线 粉末冶金 高温合金如TiAl基合金的室温塑性较差，用常规塑性变形的方法加工极为困难。粉末冶金法可以很好的解决这一问题。这种方法以合金或单质粉末为原材料，通常先采用常规塑性加工方法（如模压、冷等静压等）对粉末进行固结成形，在经烧结就可直接获得特定形状的零件，同时实现制件的近终成型，这样就避免了对TiAl基合金的后续加工。同时，相比于铸造合金，采用粉末冶金法所制得的材料组织更为均匀、细小。 目前基于高温合金粉末冶金的具体方法主要有:机械合金化、反应烧结、预合金粉末法、自蔓燃—高温合成、爆炸合成等。这些方法常常两种或多种方法结合在一起使用，难以严格区分。 但是，粉末冶金方法制得的TiAl基合金部通常含有较多的杂质含量（如氧、氮等），并且粉末冶金制得合金组织不致密，内部经常存在孔隙，这些都严重的限制了粉末冶金方法的应用及推广。部分学者采用热锻以及包套挤压方法在一定程度上减少了孔隙率，较大的提高了TiAl基合金的力学性能。在但由于Ti、Al 元素扩散系数差别太大，元素反应扩散距离大，以及柯肯达尔效应的影响，均匀、高致密度的TiAl基合金仍然比较难以获得。因此，在高纯粉末的制备、烧结工艺
的优化、杂质的控制、提高合金的致密度等方面，粉末冶金还有较长的路要走。 铸锭冶金 铸锭冶金是合金熔炼、铸造、锻造和轧制等技术的综合，是目前TiAl 基合金的典型加工工艺。 一般由铸造出来的铸锭，组织都比较粗大，成分由于偏析的存在而不均匀，并且内部也或多或少的存在缩松、缩孔等缺陷。铸锭在进行塑性加工之前，一般要对其进行热等静压，实现对铸锭的均匀化处理。这样可以一定程度上除合金成分的偏析，同时合金铸锭中的微观缩孔或孔洞也能被压实、焊合，这就可以防止铸锭在后续热加工过程中由于微观缩孔与孔洞引起的应力集中或合金的不均匀流变造成的铸锭的变形开裂。对Al>46%(原子)的合金热等静压多选择在1260℃/175MPa 进行。 通过对铸锭的进行热加工，可以破碎粗大的铸态组织，细化晶粒，进一步减小微观缩孔或孔洞的影响，较大幅度的提高TiAl 基合金的力学性能。通常使用的热加工工艺主要有等温锻造、包套锻造、热轧制或热挤压等。 等温锻造区间一般为1065~1175℃，名义应变速率在10-2~10-3/s之间，压缩比为4:1~6:1；在这种工艺条件可保证铸锭有良好的塑性同时又不开裂，所获得的组织中有超过50%的板条组织球化。在锻造过程中增大保压时间、将锻件在锻模内短暂停留或在两步锻造中间进行热处理都可以促进球化。从而细化组织，提高材料的力学性能。 包套锻造可以在锻坯外设置包套，在锻坯与包套材料之间采用隔热材料，使锻件在的一定范围内保持均匀的温度，从而得到细小、均匀的显微组织及良好的锻坯表面质量。包套材料一般采用不锈钢、TC4合金或工业纯钛，目前最好的隔热材料是SiO2纤维网[38]。包套技术与挤压技术结合起来，形成了包套挤压技术，这种技术也能极大程度的优化TiAl 基合金的组织和性能。 目前比较热门的方向是综合利用铸锭冶金的方法，采用轧制的方法制备TiAl 基合金板材，哈尔滨工业大学陈玉勇教授带领的课题组在这方面做了许多功能工作，取得了较大的成果。 离心铸造 离心铸造是指将液态金属浇入旋转的铸型中，使金属液在离心力作用下完成充填和凝固成型的一种铸造方法。为了实现这种工艺过程，必须采用专门的设备—离心铸造机(简称为离心机)，提供使铸型旋转的条件。根据铸型旋转轴在空间位置的不同，常用的离心机分为立式离心铸造机和卧式离心铸造机两种。立式离心铸造的铸型是绕垂直轴旋转的，卧式离心铸造机的铸型是绕水平轴旋转的。 离心铸造可采用多种的铸型，如金属型、砂型、石膏型、石墨型陶瓷型及熔
铁镍基高温合金的焊接性及焊接工艺 一、焊接性 对于固熔强化的高温合金，主要问题是焊缝结晶裂纹和过热区的晶粒长大，焊接接头的“等强度”等。对于沉淀强化的高温合金，除了焊缝的结晶裂纹外，还有液化裂纹和再热裂纹；焊接接头的“等强度”问题也很突出，焊缝和热影响区的强度、塑性往往达不到母材金属的水平。 1、焊缝的热裂纹 铁镍基合金都具有较大的焊接热裂纹倾向，特别是沉淀强化的合金，溶解度有限的元素Ni和Fe，易在晶界处形成低熔点物质，如Ni—Si，Fe—Nb，Ni—B等；同时对某些杂质非常敏感，如：S、P、Pb、Bi、Sn、Ca等；这些高温合金易形成方向性强的单项奥氏体柱状晶，促使杂质偏析；这些高温合金的线膨胀系数很大，易形成较大的焊接应力。 实践证明，沉淀强化的合金比固熔强化合金具有更大的热裂倾向。 影响焊缝产生热裂纹的因素有： ①合金系统特性的影响。 凝固温度区间越大，且固相线低的合金，结晶裂纹倾向越大。如：N—155（30Cr17Ni15Co12Mo3Nb），而S—590（40Cr20Ni20Co20Mo4W4Nb4）裂纹倾向就较小。 ②焊缝中合金元素的影响。 采用不同的焊材，焊缝的热裂倾向有很大的差别。如铁基合金Cr15Ni40W5Mo2Al2Ti3在TIG焊时，选用与母材合金同质的焊丝，即焊缝含有γ／形成元素，结果焊缝产生结晶裂纹；而选用固熔强化型HGH113，Ni—Cr—Mo系焊丝，含有较多的Mo，Mo在高Ni合金中具有很高的溶解度，不会形成易熔物质，故也不会引起热裂纹。含Mo量越高，焊缝的热裂倾向越小；同时Mo还能提高固熔体的扩散激活能，而阻止形成正亚晶界裂纹（多元化裂纹）。 B、Si、Mn含量降低，Ni、Ti成分增加，裂纹减少。 ③变质剂的影响。 用变质剂细化焊缝一次结晶组织，能明显减少热裂倾向。 ④杂质元素的影响。 有害杂质元素，S、P、B等，常常是焊缝产生热裂纹的原因。 ⑤焊接工艺的影响。 焊接接头具有较大的拘束应力，促使焊缝热裂倾向大。采用脉冲氩弧焊或适当减少焊缝电流，以减少熔池的过热，对于提高焊缝的抗热裂性是有益的。 2、热影响区的液化裂纹 低熔点共晶物形成的晶间液膜引起液化裂纹。 A—286的晶界处有Ti、Si、Ni、Mo等元素的偏析，形成低熔点共晶物。 液膜还可以在碳化物相（MC或M6C）的周围形成，如Inconel718,铸造镍基合金B—1900和Inconel713C。 高温合金的晶粒粗细，对裂纹的产生也有很大的影响。焊接时常常在粗晶部位产生液化裂纹。因此，在焊接工艺上，应尽可能采用小焊接线能量，来避免热影响区晶粒的粗化。 对焊接热影响区液化裂纹的控制，关键在于合金本身的材质，去除合金中的杂质，则有利于防止液化裂纹。 3、再热裂纹 γ／形成元素Al、Ti的含量越高，再热裂纹倾向越大。 对于γ／强化合金消除应力退火，加热必须是快速而且均匀，加热曲线要避开等温时效的温度、时间曲线的影响区。 对于固熔态或退火态的母材合金进行焊接时，有利于减少再热裂纹的产生。 焊接工艺上应尽可能选用小焊接线能量，小焊道的多层焊，合理设计接头，以降低焊接结构的拘束度。

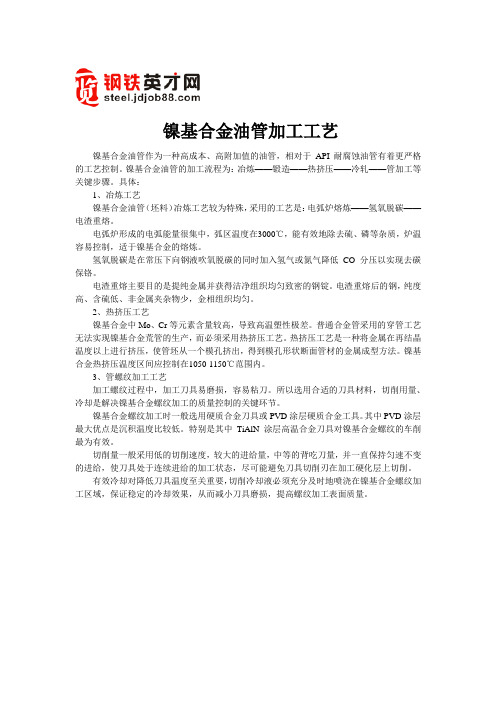

镍及镍基合金焊材选用 镍是一种用途广泛的重要有色金属，具有熔点高﹑耐腐蚀性好﹑力学性能优良等特性。镍基合金是含镍量大于50%并含有多良其他元素的合金，镍基比铁基能固熔更多的合金元素，所以镍基合金不但保持了镍的良好特性，有兼有合金化组分的良好特性，既可耐高温，又可耐腐蚀。工程上将其分为两大合金类型，即耐热用镍基合金(有称高温合金)和耐腐蚀用镍基合金。前者主要用于航空﹑航天等高温工作构件；后者则用于化学﹑石油﹑核工业等苛刻腐蚀环境。 ⑴镍基高温合金：它是以镍﹑铬固熔体为基体并天家多种合金元素进行固熔强化而得到的合金。焊接结构常用的镍基高温合金的强化机制分为固熔强化和时效沉淀强化两大类。固熔强化是加入Cr ﹑Co ﹑W﹑Mo﹑Nb﹑Ta 等元素，以提高原子间结合力，产生点阵畸变，阻止位错运动，提高再结晶度等来强化固熔体。这类合金具有优良的抗氧化性，塑性较高，易于焊接，但热强性相对较低。时效强化是在固熔强化的基础上，天家较多的Al﹑Ti﹑Nb﹑Ta 等元素，他们与镍结合成共格稳定﹑成分复杂的金属间化合物，使合金的热强性大大提高。但是，Al﹑Ti ﹑Nb等元素的加入使焊接性变差，故这类元素的加入 总量宜限制在6%以下。固熔强化和时效强化的形变镍基高温合金牌号有30 个左右，如GH3030 ( Ni-20Cr-0.25Ti )﹑GH4033(Ni-20Cr-2.5Ti-0.8Al) 等。焊接时有可能产生凝固﹑液化裂纹或应变时效裂纹，Al ﹑Ti 等时效强化元素越多，裂纹敏感性越大。 ⑵镍基耐蚀合金：为提高镍基耐蚀合金的耐腐蚀性能，也加入Cr﹑W﹑Mo等合金元素；且要求碳量 越低越好；Ti ﹑Nb 等含量较低，主要作用是抑制碳的有害影响，以提高耐腐蚀性能，这均是与高温合金的重要区别。我国的耐腐蚀合金牌号标准见GB/T15007-1994 。镍基耐腐蚀合金也有固熔和沉淀两种强化 方式，但成分类型与镍基高温合金不同，有如下几种类型；Ni 系，近于纯镍，如Ni200 等；Ni-Cu 系，如蒙乃尔 ( monel) 400(66Ni31Cu);Ni-Cr 系和Ni-Cr-Fe 系，如因康镍( Inconel )600(76Ni15Cr8Fe) ﹑因康镍 718(53Ni19Cr3Mo5Nb18Fe);Ni-Fe-Cr 系，如因康洛依( Incoloy ) 800(32Ni46Fe21Cr);Ni-Mo 系和Ni-Cr-Mo 系，如哈斯特洛依( Hastelloy ) C (64Ni16Cr16Mo4W);Ni-Cr-Mo-Cu 系，含Cu 在3%以上。镍基耐蚀合金在焊接时可能产生热裂纹﹑焊缝气孔等问题，有的合金烈性(如Ni-Cr ﹑Ni-Mo﹑Ni-Cr-Mo 系)焊接接头还存在晶间腐蚀和应力腐蚀问题。 镍基合金具有耐活泼性气体﹑耐苛性介质﹑耐还原性酸介质腐蚀的良好性能，又经验有强度高﹑塑性好﹑可冷热变形和加工成型及可焊接的特点，因此，广泛应用于石油化工﹑冶金﹑原子能﹑海洋开发﹑航空﹑航天等工业中，解决一般不锈钢和其他金属﹑非金属材料无法解决的工程腐蚀问题，是一类非常重要的耐腐蚀金属材料。 镍基及铁镍基耐腐蚀合金的化学成分列于表1，哈氏系列耐腐蚀合金化学成分典型值列于表 2。
