555集成定时器教案
- 格式:doc
- 大小:159.50 KB
- 文档页数:2
ne555定时课程设计一、课程目标知识目标:1. 掌握NE555定时器的电路原理和功能特性;2. 学会分析NE555定时器在振荡器、触发器等基本应用电路的工作过程;3. 理解并掌握NE555定时器在计时器、频率 divider 和 pulse-width modulator 中的应用。
技能目标:1. 能够正确搭建并测试NE555定时器的基本电路;2. 能够运用NE555定时器设计简单的计时器等电子应用产品;3. 能够通过实验和理论分析,解决NE555定时器应用中遇到的问题。
情感态度价值观目标:1. 培养学生对电子技术学习的兴趣,激发创新意识;2. 培养学生的团队协作能力,增强合作意识;3. 增强学生的环保意识,认识到电子技术在实际应用中对环境的影响。
本课程针对电子技术相关学科,结合学生所在年级的知识深度,以实用性为导向,旨在帮助学生掌握NE555定时器的理论知识,提高实践操作能力,并培养学生的创新意识和团队协作精神。
课程目标具体、可衡量,有助于学生和教师在教学过程中明确预期成果,为后续教学设计和评估提供依据。
二、教学内容本章节教学内容主要包括以下三个方面:1. NE555定时器基础知识:- 介绍NE555定时器的内部结构、工作原理及功能特点;- 分析NE555定时器在电路中的应用及作用。
关联教材章节:第二章第二节《NE555定时器原理与应用》2. NE555定时器基本应用电路:- 振荡器电路设计与搭建;- 触发器电路设计与搭建;- 计时器电路设计与搭建;- 频率 divider 和 pulse-width modulator 电路设计与搭建。
关联教材章节:第二章第三节《NE555定时器基本应用电路》3. 实践操作与案例分析:- 学生分组进行实验操作,搭建并测试NE555定时器基本电路;- 分析并解决实验过程中遇到的问题;- 案例分享:介绍NE555定时器在实际电子产品设计中的应用。
关联教材章节:第二章第四节《NE555定时器应用案例分析》教学内容安排和进度:第一课时:NE555定时器基础知识;第二课时:振荡器、触发器电路设计与搭建;第三课时:计时器、频率 divider 和 pulse-width modulator 电路设计与搭建;第四课时:实践操作与案例分析。

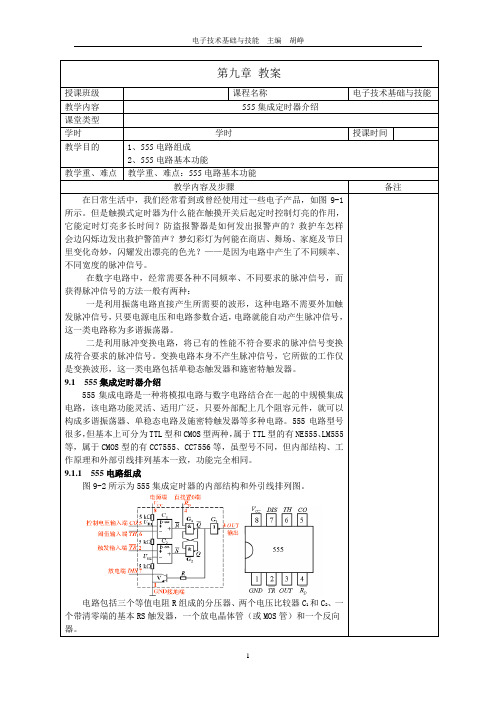

组成的分压器、两个电压比较器C1和C
触发器,一个放电晶体管(或MOS管)和一个反向
例如:当D R =1时,如果高触发端6端电压高于2
3
V CC 、低触发端2
a)电路原理图b)工作波形图图9-3 555电路组成的多谐振荡器
a)电路原理图
图9-6单稳态电路的整形作用
)脉冲信号延时:单稳态触发器在输入信号u I的下降沿被触发,
单稳态电路的延时作用
)定时控制:利用电路的暂稳态脉冲信号可控制电子开关在规定的时间动作,达到定时目的。
如图9-8所示。
可用于自动熄灭路灯开关、
图9-8 单稳态电路的定时控制
a)电路原理图b)工作波形图图9-9 555电路构成的施密特触发器
施密特触发器的电压传输特性a)施密特反相器
a)电路原理图
图9-14 制作555多谐振荡器。
第十六章数字电路的应用16.1?集成555定时器及其应用教学讲义-2023-2024学年高一下学期(中职)物理(高教版·第3版)《电工电子技术与技能》16 数字电路的应用【课题】16.1 集成555定时器及其应用【教学目标】知道555定时器的工作特点及用于脉冲波形的产生与变换的原理。
【教学重点】1.集成555定时器。
2.单稳态触发器。
3.施密特触发器。
【教学难点】1.电容器充、放电规律。
2.截止和导通的概念。
【教学过程】【一、复习】1.电容器的充、放电规律。
2.截止和导通的概念。
【二、引入新课】集成555定时器是一种数字与模拟混合、中规模集成电路。
利用它的“导通”和“截止”特性,可以方便地组成各种功能电路。
【三、讲授新课】16.1.1集成555定时器图16.1为555定时器的外引脚排列图,其各引脚名称如表16.1所示。
表16.1555定时器的外引脚引脚名称引脚名称1 接地端(USS)5 电压控制端(CO)2 触发端(UTR)6 阈值端(UTH)3 输出端(uo)7 放电端(D)4 复位端()8 电源端(UDD)图16.1集成555定时器引脚排列图表16.2为555定时器的逻辑功能表。
表中“×”表示任意情况,“保持”表示555定时器保持原来的状态,“导通”和“截止”指555定时器内晶体管VT的工作状态。
VT的集电极和发射极分别接在7脚和1脚间。
表16.2555定时器的逻辑功能表UTH UTR uO D× × 0 0 导通>>1 0 导通<>1 保持保持× <1 1 截止复位端= 0时,不论UTH、UTR取什么值,则定时器输出为0,VT饱和导通。
当= 1时,若UTH >,UTR>, 则定时器输出为0,VT管饱和导通。
当= 1时,若UTR<,则定时器输出为1,VT管截止。
当= 1时,若UTH <,UTR>, 则定时器输出和VT管也继续保持原来状态。
16.1.2555定时器的典型应用1.多谐振荡器多谐振荡器又称为无稳态触发器:它没有稳定状态,也不需要外加触发信号,接通电源就能输出一定频率和幅度的矩形脉冲信号,由于矩形脉冲波形含有丰富的谐波,所以称为多谐振荡器。
ne555课程设计一、课程目标知识目标:1. 学生能够理解NE555定时器的电路原理,掌握其工作模式及应用方法。
2. 学生能够运用NE555定时器设计简单的振荡器、计数器和触发器等电路。
3. 学生了解NE555定时器在现实生活中的应用,如电子时钟、声光控开关等。
技能目标:1. 学生能够独立分析并绘制NE555定时器相关电路图。
2. 学生掌握使用万用表、示波器等工具进行NE555定时器电路调试与故障排除。
3. 学生能够通过小组合作,完成NE555定时器实际应用项目的制作。
情感态度价值观目标:1. 学生培养对电子技术的兴趣,提高探究精神和动手能力。
2. 学生在团队合作中学会沟通、协作,培养团队精神和责任感。
3. 学生认识到电子技术在实际生活中的重要性,增强学以致用的意识。
课程性质:本课程为电子技术实践课程,以理论为基础,注重学生动手实践能力的培养。
学生特点:学生处于高中年级,具备一定的电子技术基础,对实际操作有较高的兴趣。
教学要求:结合学生特点,注重理论与实践相结合,充分调动学生的积极性,引导他们主动参与课堂讨论和实践活动,培养解决实际问题的能力。
通过课程学习,使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容本节教学内容围绕NE555定时器的原理和应用,依据课程目标进行选择和组织。
具体包括以下几部分:1. NE555定时器基本原理- 介绍NE555定时器的内部结构、工作原理及其特点。
- 分析NE555定时器的三种工作模式:稳态模式、双稳态模式和振荡模式。
2. NE555定时器电路设计- 讲解并演示如何使用NE555定时器设计振荡器、计数器和触发器等电路。
- 分析电路中各个元件的作用,如电阻、电容的选取与计算。
3. 实际应用案例分析- 分析NE555定时器在电子时钟、声光控开关等实际应用中的原理及电路设计。
4. 实践操作与调试- 安排学生进行NE555定时器电路搭建、调试和故障排除。
555计时器课程设计一、课程目标知识目标:1. 学生能理解555计时器的基本原理和工作方式;2. 学生能掌握555计时器的电路组成、功能及应用;3. 学生能了解555计时器在生活中的实际应用,如电子玩具、定时开关等。
技能目标:1. 学生能独立搭建555计时器的电路,并进行调试;2. 学生能运用555计时器设计简单的定时电路,解决实际问题;3. 学生能通过分析555计时器的电路图,提高电子电路的阅读和分析能力。
情感态度价值观目标:1. 学生对电子技术产生兴趣,培养学习电子技术的热情;2. 学生在小组合作中,学会沟通、协作,培养团队精神;3. 学生了解电子技术在我国科技发展中的重要性,增强国家荣誉感。
课程性质:本课程为电子技术课程,结合学生实际生活,以提高学生的实践操作能力和创新能力为主。
学生特点:五年级学生对电子技术有一定的好奇心,动手操作能力较强,但理论知识相对薄弱。
教学要求:注重理论与实践相结合,引导学生主动探究,关注学生的个体差异,提高学生的电子技术应用能力。
通过本课程的学习,使学生能够将所学知识应用于实际生活中,培养创新精神和实践能力。
二、教学内容本课程教学内容分为三个部分,确保学生系统掌握555计时器的相关知识。
第一部分:555计时器基本原理1. 介绍555计时器的内部结构,包括比较器、触发器、放电晶体管等;2. 讲解555计时器的工作原理,包括稳态、暂态和振荡状态;3. 分析555计时器的特点,如稳定性高、定时范围宽等。
第二部分:555计时器电路组成及应用1. 搭建基本的555计时器电路,如单稳态触发器、双稳态触发器等;2. 学习555计时器在定时、振荡、脉冲发生等方面的应用;3. 分析实际案例,如电子门铃、定时开关等电路原理。
第三部分:实践操作与创新能力培养1. 进行555计时器电路的搭建和调试,培养学生的动手能力;2. 设计简单的定时电路,解决实际问题,提高学生的创新能力;3. 分析555计时器电路图,提高学生的电子电路阅读和分析能力。
电子课程设计 555一、教学目标本节课的教学目标是让学生掌握555定时器的原理、应用及其在电子电路设计中的重要性。
具体包括:1.知识目标:–了解555定时器的内部结构和工作原理;–掌握555定时器在不同模式下的应用电路及功能;–理解555定时器在电子课程中的地位和作用。
2.技能目标:–能够分析555定时器电路图,并进行简单的电子电路设计;–能够运用555定时器实现常见的电子应用,如振荡器、延时器等;–能够利用555定时器进行实验操作,验证电路功能。
3.情感态度价值观目标:–培养学生对电子技术的兴趣和好奇心,提高学习的积极性;–培养学生团队合作精神,学会与他人分享和交流;–培养学生勇于探索、敢于创新的精神,锻炼解决问题的能力。
二、教学内容本节课的教学内容主要包括以下几个部分:1.555定时器的内部结构和工作原理;2.555定时器在不同模式下的应用电路及功能;3.555定时器在电子电路设计中的应用实例;4.555定时器实验操作及电路调试。
三、教学方法为了提高教学效果,本节课将采用以下教学方法:1.讲授法:讲解555定时器的原理、应用和实验操作;2.讨论法:学生讨论555定时器电路的设计和调试过程,促进学生思考;3.案例分析法:分析具体案例,使学生更好地理解555定时器在实际应用中的作用;4.实验法:让学生动手实践,验证555定时器的功能和应用。
四、教学资源为了支持本节课的教学,将准备以下教学资源:1.教材:电子课程教材,涉及555定时器的相关内容;2.参考书:提供 additional references 有关555定时器的详细介绍;3.多媒体资料:制作PPT课件,展示555定时器的原理、应用和实验操作;4.实验设备:准备555定时器实验套件,供学生进行实验操作。
五、教学评估本节课的评估方式将包括以下几个方面:1.平时表现:评估学生在课堂上的参与程度、提问回答等情况,以体现学生的学习态度和积极性。
课题:555集成定时器
一.引入:555集成定时电路,也称555时基电路,是一种将模拟功能与逻辑功能巧妙结合在一起的中规模集成电路,电路功能灵活,适用范围广,只需外接少量几个阻容元件,就可以组成各种不同用途的电路,如单稳态电路、多振荡器及施密特触发器等等。
因而在定时、检测、控制、报警等方面都有广泛的应用。
(展示555集成电路实物)二.理论:<一>电路组成:555的内部电路结构可分成电阻分压器、电压比较器、基本RS 触发器和(输出缓冲级)放电管等部分。
<二>工作原理:1.电阻分压器
电阻分压器由三个阻值相同的电阻R串联组成,它对电源电压V DD分压,当C-V端不加电压时,比较器C1的“-”端为2/3V DD,比较器C2的
“+”端为1/3V DD。
2.电压比较器:比较器的输出直接控制基本RS触发器。
比较器输出与输入之间的
关系为:
V TH>2/3V DD,V A为1;V TH<2/3V DD,V A为0;
V TR>1/3V DD,V B为0;V TR<1/3V DD,V B为1;
3.基本RS触发器:它由或非门组成。
C1、C2的输出端即为基本RS触发器的输入
端R、S。
工作过程如下:
当R=1,S=0时,Q=0;当R=0,S=1时,Q=1;
当R=0,S=0时,RS触发器保持原态不变;
R D为外部复位端,低电平有效。
如果R D=0,则Q=0。
4.放电管V:放电管V作为放电开关,若Q=1,V导通;若Q=0,V截止。
综上所述,可以列出555定时器的功能:
复位R D高触发端TH 低触发端TR 输出OUT 放电管V
0 1 1 1
×
>2/3V DD
<2/3V DD
×
×
>1/3 V DD
>1/3 V DD
<1/3 V DD
保持原态
1
导通
导通
不变
截止
<三>集成定时器的应用
1.构成单稳态电路2多谐振荡器3施密特触发器4路灯自动控制器5定时电路。
