555定时器工作原理及应用引脚图

试验十 555定时器的原理及三种应用实验内容1.连接施密特触发器电路，分别输入正弦波、锯齿波信号，观察并记录输入输出波形。

电路如下图：输入正弦波时的波形：输入三角波时的波形：2.设计一个驱动发光二级管的定时器电路，要求每接收到负脉冲时，发光管持续点亮二秒后熄灭。

由电路要求知要用单稳态触发器电路，脉冲宽度为Tw=1.1RC，选取R=2KΩ，C=1.1μF，电路如下所示：波形图如下：3.连接多放谐振荡电路电路，取R1=1KΩ，R2=10KΩ，C1=0.1μF，C2=0.2μF观察、记录VCr、Vo的同步波形，测出Vo的周期并与估算值进行比较。

改变参数R1=15KΩ，R2=5KΩ，C1=0.033μF，C2=0.1μF用示波器观察并测量输出波形的频率。

与理论值比较，算出频率的相对误差值。

电路如图所示：R1=1KΩ，R2=10KΩ，C1=0.1μF，C2=0.2μF时的波形图：实验模拟结果：Vo周期To=1.5ms，VCr周期Tc=1.5ms,F=1/T=0.67KHz 理论计算值为：T=0.7*（R1+2R2）*C1=1.47ms,频率f=1/T=0.68KHz频率的相对误差为：ІF-fІ/f=1.47%R1=15KΩ，R2=5KΩ，C1=0.033μF，C2=0.1μF时的波形图：实验模拟结果：Vo周期To=0.6ms期Tc=0.6ms,频率F=1/T=1.67KHz理论计算值为：T=0.7*（R1+2R2）*C1=0.5775频率f=1/T=1.73KHz频率的相对误差为：ІF-fІ/f=3.47%4.用NE556时基电路功能实现救护车警铃电路，用555的两个时基电路构成低频对高频调制的救护车警铃电路。

555定时器工作原理及应用引脚图什么是555定时器？555定时器是一种集成电路，也称为timer IC，它可用于产生稳定的方波脉冲。

它由三个电阻和两个电容构成，因此非常容易组装和使用。

由于555定时器的普及性和可靠性，它是电子锁、警报系统、LED闪烁器、计时器等电路中最常用的部件之一。

555定时器的工作原理555定时器的工作原理与RC振荡器相同，它基于电容器放电的时间特性。

当555定时器工作时，输出端会以稳定的频率发生高电平和低电平的交替变化。

这个频率由两个电容器和一个电阻器组成的时间常量来决定。

在555定时器内部，有两个比较器、一个放大器和一个RS触发器。

当输入引脚上的电压高于2/3的电源电压时，输出为高电平。

当输入引脚上的电压低于1/3的电源电压时，输出为低电平。

根据555定时器的工作模式，输入引脚的电压可以手动改变，但通常是另一个线路元件或电路控制器确定的，例如电位器或压力开关。

555定时器的应用场景555定时器被广泛用于各种类型的电子电路，以下是它在各种应用场景中最常用的特定模式：1.单稳态模式555定时器可以被设置为单稳态触发器，这意味着它只会在一个状态下保持一段时间，直到收到另一个输入信号才改变状态。

单稳态模式在许多应用中非常有用，例如计时器、触发器和脉冲发生器。

2. A稳态模式在A稳态模式下，555定时器的输出一直保持高电平，直到收到一个触发信号，此时输出变为低电平，并维持一段时间后再变回高电平。

A稳态模式通常用于周期性脉冲应用，例如摄像机切换器和计时器。

3. B稳态模式在B稳态模式下，555定时器的输出一直保持低电平，直到收到一个触发信号，此时输出变为高电平，并维持一段时间后再变回低电平。

B稳态模式通常是用于周期性脉冲应用，例如闪电灯和蜂鸣器。

555定时器的引脚图下面是555定时器的引脚图：Pin Number Pin Name Function1 GND 电源地2 TRIG 触发器输入3 OUT 输出端4 RESET 重置输入5 CTRL 电压控制输入6 THR 闸门控制器7 DIS 开关电路控制输入8 VCC 电源供应引脚555定时器是一种使用方便的电路元件，由于其高度可靠性和广泛适用性，它是各种电子电路的理想选择，例如计时器、脉冲发生器和控制器。

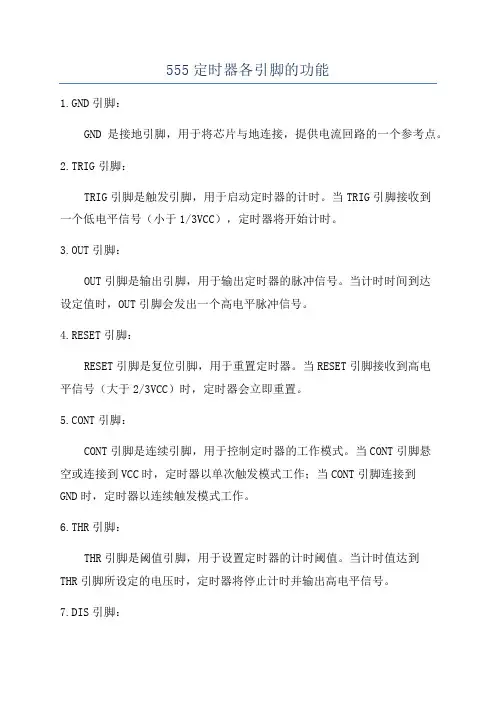

555定时器各引脚的功能1.GND引脚：GND是接地引脚，用于将芯片与地连接，提供电流回路的一个参考点。

2.TRIG引脚：TRIG引脚是触发引脚，用于启动定时器的计时。

当TRIG引脚接收到一个低电平信号（小于1/3VCC），定时器将开始计时。

3.OUT引脚：OUT引脚是输出引脚，用于输出定时器的脉冲信号。

当计时时间到达设定值时，OUT引脚会发出一个高电平脉冲信号。

4.RESET引脚：RESET引脚是复位引脚，用于重置定时器。

当RESET引脚接收到高电平信号（大于2/3VCC）时，定时器会立即重置。

5.CONT引脚：CONT引脚是连续引脚，用于控制定时器的工作模式。

当CONT引脚悬空或连接到VCC时，定时器以单次触发模式工作；当CONT引脚连接到GND时，定时器以连续触发模式工作。

6.THR引脚：THR引脚是阈值引脚，用于设置定时器的计时阈值。

当计时值达到THR引脚所设定的电压时，定时器将停止计时并输出高电平信号。

7.DIS引脚：DIS引脚是禁用引脚，用于禁用或使能定时器的控制模块。

当DIS引脚悬空或连接到VCC时，控制模块工作正常；当DIS引脚连接到GND时，控制模块将被禁用，定时器将停止工作。

8.VCC引脚：VCC引脚是正电源引脚，用于提供芯片的电源电压。

在使用555定时器时，不同引脚的连接方式可以实现不同的功能。

假设我们需要一个1秒的定时器，以下是一个简单的应用示例：将1号引脚连接到GND引脚，建立电流回路。

将2号引脚连接到VCC引脚，确定触发模式为单次触发模式。

将3号引脚连接到IC脚，输出脉冲信号。

将4号引脚连接到VCC引脚，禁止复位功能。

将5号引脚连接到VCC引脚，使用默认电压阈值。

将6号引脚连接到VCC引脚，使定时器工作正常。

将7号引脚悬空，使得VCC引脚提供电源电压。

将8号引脚连接到VCC引脚，提供正电源。

在上述连接方式下，555定时器会以单次触发模式工作。

当TRIG引脚接收到低电平信号时，定时器开始计时。

555定时器电路结构图与管脚排列图_555定时器功能表_555定时器引脚图 - 电子技术555定时器是一种将模拟电路和数字电路集成于一体的集成芯片。

用它可以构成单稳态触发器、多谐振荡器和施密特触发器等多种电路。

555定时器在工业控制、定时、检测、报警等方面有广泛应用。

它由下面四部分组成：1、分压器：由三个5KΩ电阻构成2、比较器：由电压比较器C1和C2构成3、R-S触发器4、放电开关管T555定时器电路结构图与管脚排列图如下图所示。

比较器C1的参考电压为，加在同相输入端；比较器C2的参考电压为，加在反相输入端。

在初学阶段必须掌握的几个管脚的功能如下：2脚：低电平触发端，由此输入触发脉冲。

当此输入端的输入电压大于时，C2的输出为高电平“1”；当输入电压小于时，C2的输出为低电平“0”，使基本RS触发器置“1”。

6脚：高电平触发端，由此输入触发脉冲。

当此输入端的输入电压小于时，C1的输出为高电平“1”；当输入电压大于时，C1的输出为低电平“0”，使基本RS触发器置“0”。

7脚：放电端D，当触发器的=1时，放电晶体管T导通，外接电容元件通过T放电。

3脚：输出端Q，输出电流可以达到200 mA，因此可以直接驱动继电器、发光二极管、扬声器、指示灯等。

输出高电压约低于电源电压1~3 V。

其它管脚的功能如下：8脚：电源端VCC，可以在5~18 V范围内使用。

1脚：接地端。

4脚：复位端，由此输入负脉冲（或使其电位低于0.7 V）使基本RS触发器直接复位（置“0”）。

5脚：电压控制端，在此端可以外加一电压以改变比较器的参考电压。

不用时，经0.01 F的电容接地，以防止干扰信号的引入。

由原理电路结构不难得到555定时器电路的功能，其功能表如下表所示。

在分析后面介绍的555定时器的应用电路时，就依据该表分析。

555定时器功能表。

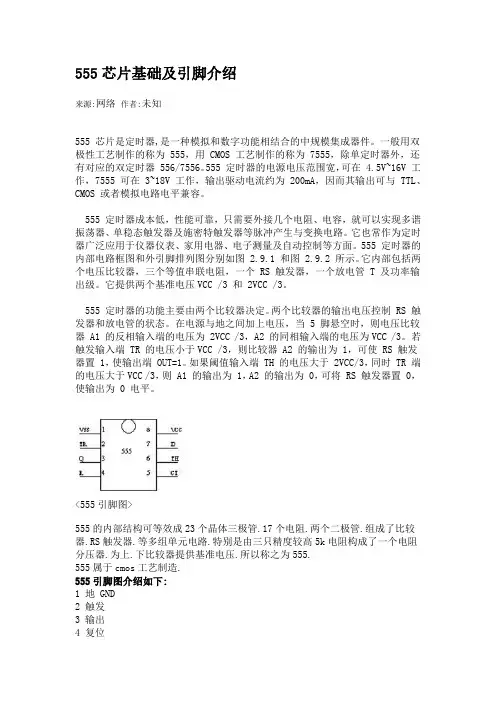

555芯片基础及引脚介绍来源:网络作者:未知555 芯片是定时器,是一种模拟和数字功能相结合的中规模集成器件。

一般用双极性工艺制作的称为 555，用 CMOS 工艺制作的称为 7555，除单定时器外，还有对应的双定时器 556/7556。

555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为 200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。

555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。

它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。

555 定时器的内部电路框图和外引脚排列图分别如图 2.9.1 和图 2.9.2 所示。

它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。

它提供两个基准电压VCC /3 和 2VCC /3。

555 定时器的功能主要由两个比较器决定。

两个比较器的输出电压控制 RS 触发器和放电管的状态。

在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 A1 的反相输入端的电压为 2VCC /3，A2 的同相输入端的电压为VCC /3。

若触发输入端 TR 的电压小于VCC /3，则比较器 A2 的输出为 1，可使 RS 触发器置 1，使输出端 OUT=1。

如果阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 A1 的输出为 1，A2 的输出为 0，可将 RS 触发器置 0，使输出为 0 电平。

<555引脚图>555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.555属于cmos工艺制造.555引脚图介绍如下:1 地 GND2 触发3 输出4 复位5 控制电压6 门限(阈值）7 放电8 电源 Vcc。

NE555的历史介绍NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年来非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。

NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率的脉波讯号。

a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。

其延时范围极广，可由几微秒至几小时之久。

2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。

3.其输出端的供给电流大，可直接推动多种自动控制的负载。

4.它的计时精确度高、温度稳定度佳，且价格便宜。

b. NE555引脚位配置说明下：NE555接脚图ne555的结构图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。

Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。

触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。

Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。

周期的结束输出回到O伏左右的低电位。

于高电位时的最大输出电流大约200 mA 。

Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。

它通常被接到正电源或忽略不用。

555毫秒级定时器电路555毫秒级别的定时器电路可以用来产生精确的时间延迟或振荡器。

这种电路通常使用555定时/计数器集成电路，它可以提供一个可编程的延迟时间，范围从几毫秒到几分钟。

以下是一个简单的555毫秒定时器电路的例子：元件：555定时计数器、电阻、电容、LED灯1. 电源：为555集成电路提供+5V电源。

2. 第1脚（引脚1）接地：将引脚1接地，即连接到地线。

3. 第2脚（引脚2）连接电阻R1，R1的阻值决定了定时器的振荡频率。

R值越小，频率越高，但要注意不要选择过小的R值导致振荡过快。

4. 第3脚（引脚3）连接电阻R2，R2的阻值决定了定时器的负载电容。

R2越大，负载电容越小，定时器的延时越长。

5. 第4脚（引脚4）连接电阻R3，R3的阻值决定了定时器的放电时间常数。

R3越大，放电时间越长，定时器的延时越短。

6. 第5脚（引脚5）连接电容C，C的电容决定了定时器的振荡频率。

C值越小，频率越高。

7. 第6脚（引脚6）连接LED，用于显示定时器的状态。

8. 第7脚（引脚7）为公共地。

编程延时：设定定时器的计数周期为1ms，则定时器每隔1ms计数一次，直到计数到设定的延时值为止。

例如，如果设定的延时值为50ms，则定时器会在开始计时后的50ms后停止计数，此时LED灯显示“0”（代表50ms），然后重新开始计数。

注意事项：1. 确保电源电压符合555定时/计数器的工作电压范围。

2. 在设计电路时，要考虑到元器件的额定参数和工作环境，避免元器件损坏或性能下降。

3. 在调试电路时，要注意观察LED灯的显示和定时器的计数情况，及时调整元器件参数以达到预期效果。

555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。

通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。

555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。

TTL型号最后数码为555，CMOS 型号最后数码为7555。

一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。

内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。

比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。

上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。

比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。

上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。

电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。

555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。

其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。

A1控制R端，A2控制S端。

为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。

BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。

NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND 2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。

单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。

2。

双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。

3。

无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。

我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路:单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

555定时器555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端,电压为5～18V，以UCC表示;从分压器上看出,上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上;下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

1脚为地.2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的,2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

3脚在高电位接近电源电压Ucc,输出电流最大可打200mA。

4脚是复位端，当4脚电位小于0。

4V时,不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。

1概述1.1 555定时器的简介555定时器是一种多用途的数字——模拟混合集成电路，利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。

由于使用灵活、方便，所以555定时器在波形的产生与交换、测量与控制、家用电器、电子玩具等许多领域中都得到了广泛应用。

自从signetics公司于1972年推出这种产品以后，国际上个主要的电子器件公司也都相继的生产了各自的555定时器产品。

尽管产品型号繁多，但是所有双极型产品型号最后的3位数码都是555，所有CMOS产品型号最后的4位数码都是7555。

而且，它们的功能和外部引脚排列完全相同。

1.2 555定时器的应用（1）构成施密特触发器，用于TTL系统的接口，整形电路或脉冲鉴幅等；(2）构成多谐振荡器，组成信号产生电路；（3）构成单稳态触发器，用于定时延时整形及一些定时开关中。

555定时器8个引脚作用功能
555定时器是一种常用的电子元件，它有8个引脚，每个引脚都有特定的功能。

引脚1是接地引脚，将这个引脚连接到地线可以提供一个参考零电位。

引脚2是触发器输入引脚，当这个引脚的电压下降到一定阈值时，定时器就会触发输出高电平。

引脚3是输出引脚，当触发器被触发时，这个引脚会输出高电平，否则输出低电平。

引脚4是清零端，将它接地可以让定时器清零，停止工作。

引脚5是控制端，通过调整这个引脚的电压可以改变触发器的阈值电压。

引脚6是阈值输入引脚，当这个引脚的电压上升到一定阈值时，定时器就会复位输出低电平。

引脚7是放电引脚，它可以用于吸收多余的能量，保护电路。

引脚8是电源引脚，为定时器提供工作电压。

555定时器电路原理图基于555芯片的定时器电路设计这节要将的是关于555（芯片）组成的（定时器）电路，主要讲解6种，分别是延时定时器、长延时定时器、分段式定时器、抗干扰的定时器、可变间歇定时器和通、断时间分别可调的循环定时器。

前3种相对而言简单一些；后3种定时器，相对前面3种就相对复杂一些。

不过，只要认真探索，任何困难都能迎刃而解的。

一、延时定时器本电路是一个用555（集成电路）组成的单稳延时电路，可以实现延时关断。

延时定时器原理图原理介绍与一般的555单稳电路不同的是在第5脚接有一只（二极管）VD1，将该脚与（电源）电压+6V接通。

该脚是555的控制端，与内部2/3电源分压点相接，接入VD1后，则该点将被箝位在 5.3V （0.6-0.7=5.3V），其中0.7V是VD1的导通压降。

这样就使得（阈值电压）也相应提高到5.3V，从而使得C1的充电时间有较大延长，一般来说，可以在相同R、C时间常数下使定时时间增大数倍。

计时开始前，先按动一下S1，计时开始，定时时间到时，555第3脚输出低电平，继电器K线圈失电断开，实现被控负载延时关断的功能。

增大C1的容量可以获得更长的延时时间。

二、长延时定时器本电路是由2只555组成延时的定时器。

长延时定时器原理图原理介绍由U1和R1、R2、RP1、VD1、VD2、C1组成无稳态多谐（振荡器），U1的振荡方波通过VD3、R3，加至U2的第6、7脚。

U2和R4、C4、R3、C3等组成一单稳延时电路。

刚开始通电时，由于C4接在触发端第2脚与地之间，故第3脚呈现高电平，继电器K吸合，其常开触点K1-1闭合，维持给U1、U2的（供电），此时，与U2的第7脚相连的集成电路内的放电管截止，因而C3开始充电。

C3的充电呈阶跃式，即U1输出方波的正脉冲，即高电平期间对其充电，由于VD3的存在，C3上的电荷不能向U1反向放电。

当C3的充电电压超过+6V的2/3阈值电平时，U2复位，第3脚输出低电平，定时时间到，继电器K释放，K1-1断开，U1、U2也同时失电，电路完全停止工作。

NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。

单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。

2。

双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。

3。

无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。

我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路:单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。

4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。

555集成电路管脚,工作原理,特点及典型应用电路介绍.1 555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

2. 555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。

555定时器芯片引脚参数及功能摘要：555定时器是一种集成电路芯片，常被用于定时器、脉冲产生器和振荡电路。

555可被作为电路中的延时器件、触发器或起振元件。

下面我们来看看555定时器引脚图和555芯片的引脚参数及功能。

555定时器是一种集成电路芯片，常被用于定时器、脉冲产生器和振荡电路。

555可被作为电路中的延时器件、触发器或起振元件。

下面我们来看看555定时器引脚图和555芯片的引脚参数及功能。

555引脚图一、555定时器引脚功能：引脚1：GND（地），功能：接地，作为低电平（0V）引脚2：TRIG（触发），功能：当此引脚电压降至1/3VCC（或由控制端决定的阈值电压）时输出端给出高电平。

引脚3：OUT（输出），功能：输出高电平（+VCC）或低电平。

引脚4：RST（复位），功能：当此引脚接高电平时定时器工作，当此引脚接地时芯片复位，输出低电平。

引脚5：ctrl（控制），功能：控制芯片的阈值电压。

（当此管脚接空时默认两阈值电压为1/3VCC与2/3VCC）.引脚6：THR（阈值），功能：当此引脚电压升至2/3VCC（或由控制端决定的阈值电压）时输出端给出低电平。

引脚7：DIS（放电），功能：内接OC门，用于给电容放电。

引脚8：V+,VCC（供电），功能：提供高电平并给芯片供电。

二、555定时器参数（以ne555参数为主）供电电压(VCC)：4.5-16V额定工作电流(VCC=+5V)：3-6mA额定工作电流(VCC=+15V)：10-15mA最大输出电流：200mA最大功耗：600mW最低工作功耗：30mW（5V），225mW（15V）温度范围：0-70°C以上便是555引脚图以及555芯片引脚功能，以及555定时器的参数相关信息，希望对大家有所帮助。

555定时电路工作原理"555"是一种经典的集成电路，通常被用作定时器、脉冲发生器或脉宽调制器。

以下是"555"定时电路的基本工作原理：1. "555"引脚功能：•引脚1（GND）：接地。

•引脚2（TRIG）：触发引脚，用于启动定时周期。

•引脚3（OUT）：输出引脚，产生方波输出。

•引脚4（RESET）：复位引脚，用于重置电路。

•引脚5（CV）：控制电压引脚，用于调整电路的时钟频率。

•引脚6（THR）：高阈值引脚，与2/3电源电压比较。

•引脚7（DISCH）：放电引脚，用于放电电容器。

•引脚8（VCC）：电源引脚。

2. 基本工作原理：•比较器部分：引脚2（TRIG）和引脚6（THR）连接到一个内部的比较器。

当电容器电压（在引脚2）低于2/3电源电压（在引脚6）时，比较器输出高电平。

•RS触发器部分：引脚2（TRIG）和引脚6（THR）同时连接到RS触发器。

当引脚2的电压低于1/3电源电压时，RS触发器的输出变为低电平。

•电容器充电：当引脚2的电压低于1/3电源电压时，电容器开始充电，直到其电压达到2/3电源电压。

•放电：一旦电容器电压达到2/3电源电压，比较器的输出变为低电平，引脚7（DISCH）上的电容器开始放电。

•输出波形：引脚3（OUT）上的方波输出在充电和放电之间切换，形成一个周期。

3. 使用555作为定时器：•单稳态模式（Monostable Mode）：在这种模式下，通过外部触发脉冲，555输出一个单脉冲，产生可控的延时。

•稳态模式（Astable Mode）：在这种模式下，555工作为自激振荡器，输出一个连续的方波，可用于产生频率可调的脉冲信号。

"555"定时电路的工作原理使其成为许多应用中的理想选择，包括计时器、闪光灯、音频振荡器等。

555定时器摘要：555定时器是一种多用途的数字——模拟混合集成电路，利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。

由于使用灵活、方便，所以555定时器在波形的产生与交换、测量与控制、家用电器、电子玩具等许多领域中都得到了广泛应用。

本文主要介绍了555定时器的工作原理及其在单稳态触发器、多谐振荡器方面的应用。

关键词：数字——模拟混合集成电路；施密特触发器；波形的产生与交换555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。

4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。

1概述1.1 555定时器的简介555定时器是一种多用途的数字——模拟混合集成电路，利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。

由于使用灵活、方便，所以555定时器在波形的产生与交换、测量与控制、家用电器、电子玩具等许多领域中都得到了广泛应用。
