(完整版)555定时器

555定时器电路结构图与管脚排列图_555定时器功能表_555定时器引脚图 - 电子技术555定时器是一种将模拟电路和数字电路集成于一体的集成芯片。

用它可以构成单稳态触发器、多谐振荡器和施密特触发器等多种电路。

555定时器在工业控制、定时、检测、报警等方面有广泛应用。

它由下面四部分组成：1、分压器：由三个5KΩ电阻构成2、比较器：由电压比较器C1和C2构成3、R-S触发器4、放电开关管T555定时器电路结构图与管脚排列图如下图所示。

比较器C1的参考电压为，加在同相输入端；比较器C2的参考电压为，加在反相输入端。

在初学阶段必须掌握的几个管脚的功能如下：2脚：低电平触发端，由此输入触发脉冲。

当此输入端的输入电压大于时，C2的输出为高电平“1”；当输入电压小于时，C2的输出为低电平“0”，使基本RS触发器置“1”。

6脚：高电平触发端，由此输入触发脉冲。

当此输入端的输入电压小于时，C1的输出为高电平“1”；当输入电压大于时，C1的输出为低电平“0”，使基本RS触发器置“0”。

7脚：放电端D，当触发器的=1时，放电晶体管T导通，外接电容元件通过T放电。

3脚：输出端Q，输出电流可以达到200 mA，因此可以直接驱动继电器、发光二极管、扬声器、指示灯等。

输出高电压约低于电源电压1~3 V。

其它管脚的功能如下：8脚：电源端VCC，可以在5~18 V范围内使用。

1脚：接地端。

4脚：复位端，由此输入负脉冲（或使其电位低于0.7 V）使基本RS触发器直接复位（置“0”）。

5脚：电压控制端，在此端可以外加一电压以改变比较器的参考电压。

不用时，经0.01 F的电容接地，以防止干扰信号的引入。

由原理电路结构不难得到555定时器电路的功能，其功能表如下表所示。

在分析后面介绍的555定时器的应用电路时，就依据该表分析。

555定时器功能表。

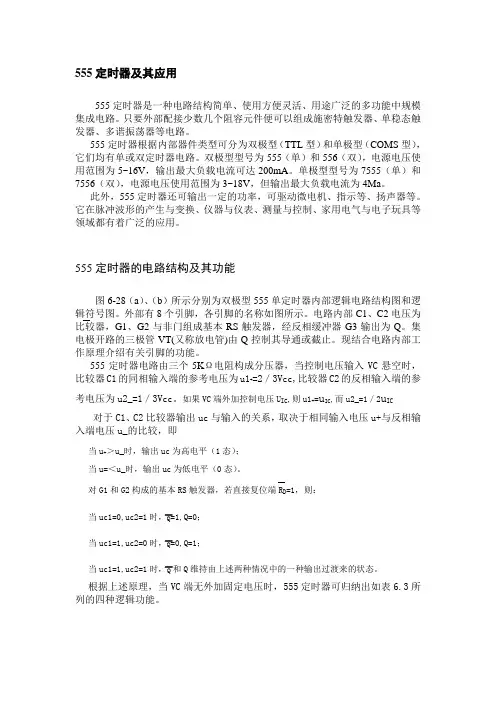

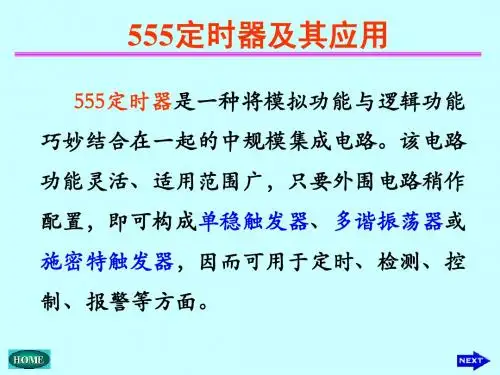

555定时器及其应用555定时器是一种电路结构简单、使用方便灵活、用途广泛的多功能中规模集成电路。

只要外部配接少数几个阻容元件便可以组成施密特触发器、单稳态触发器、多谐振荡器等电路。

555定时器根据内部器件类型可分为双极型（TTL型）和单极型（COMS型），它们均有单或双定时器电路。

双极型型号为555（单）和556（双），电源电压使用范围为5~16V，输出最大负载电流可达200mA。

单极型型号为7555（单）和7556（双），电源电压使用范围为3~18V，但输出最大负载电流为4Ma。

此外，555定时器还可输出一定的功率，可驱动微电机、指示等、扬声器等。

它在脉冲波形的产生与变换、仪器与仪表、测量与控制、家用电气与电子玩具等领域都有着广泛的应用。

555定时器的电路结构及其功能图6-28（a）、（b）所示分别为双极型555单定时器内部逻辑电路结构图和逻辑符号图。

外部有8个引脚，各引脚的名称如图所示。

电路内部C1、C2电压为比较器，G1、G2与非门组成基本RS触发器，经反相缓冲器G3输出为Q。

集电极开路的三极管VT(又称放电管)由Q控制其导通或截止。

现结合电路内部工作原理介绍有关引脚的功能。

555定时器电路由三个5KΩ电阻构成分压器，当控制电压输入VC悬空时，=2／3Vcc,比较器C2的反相输入端的参比较器C1的同相输入端的参考电压为u1+考电压为u2_=1／3Vcc。

如果VC端外加控制电压U I C,则u1+=u IC,而u2_=1／2u IC 对于C1、C2比较器输出uc与输入的关系，取决于相同输入电压u+与反相输入端电压u_的比较，即当u+＞u_时，输出uc为高电平（1态）；当u=＜u_时，输出uc为低电平（0态）。

对G1和G2构成的基本RS触发器，若直接复位端R D=1，则：当uc1=0,uc2=1时，Q=1,Q=0；当uc1=1,uc2=0时，Q=0,Q=1；当uc1=1,uc2=1时，Q和Q维持由上述两种情况中的一种输出过渡来的状态。

555定时器1 绪论在科技日星月异的今天，各式各样的电子产品比比皆是。

这些电子产品都是由一些中小规模的集成电路和一些元器件构成的555定时器是一种将模拟功能与数字（逻辑）功能机密结合在一起的中小规模单片集成电路。

它功能多样，应用广泛，只要外部配上几个阻容元器件即可构成单稳态触发器、施密特触发器、多谐振荡器等电路，是脉冲波形产生与变换的重要元器件，广泛应用于信号的产生与变换、控制与检测、家用电器以及电子玩具等领域。

这次要设计的555声控电子猫电路中就用到了555定时器构成的单稳态延时电路。

同时还要用到音频放大器和音频振荡器。

1. 1 集成555定时器集成555定时器是一种将模拟电路与数字电路的功能巧妙结合在一起的多用途单片集成电路。

该电路使用灵活、方便，只需外接少许的阻容元件就可以构成脉冲单元电路，因而在自动控制、仪器仪表和实用电器等许多领域都得到了广泛的应用。

555定时器根据内部器件类型可分为双极型和单极型。

它的电源电压范围宽（双极型555定时器为5-16V，单级型555定时器为3-18V），可提供与TTL与CMOS 数字电路兼容的接口电平，还可以输出一定功率，驱动微电动机、指示灯和扬声器等。

555定时器又可分为单定时器和双定时器型。

TTL单定时器型号的最后三位数字为555，双定时器的为556；CMOS单定时器的最后四位数为7555，双定时器的为7556。

1. 2 音频放大器进入21世纪以后，各种便携式的电子设备成为了电子设备的一种重要的发展趋势。

从作为通信工具的手机，到作为娱乐设备的MP3播放器，已经成为差不多人人具备的便携式电子设备。

陆续将要普及的还有便携式电视机，便携式DVD等等。

所有这些便携式的电子设备的一个共同点，就是都有音频输出，也就是都需要有一个音频放大器；另一个特点就是它们都是电池供电的。

它的最大特点就是它能够在保持最低的失真情况下得到最高的效率。

高效率的音频放大器不只是在便携式的设备中需要，在大功率的电子设备中也需要。

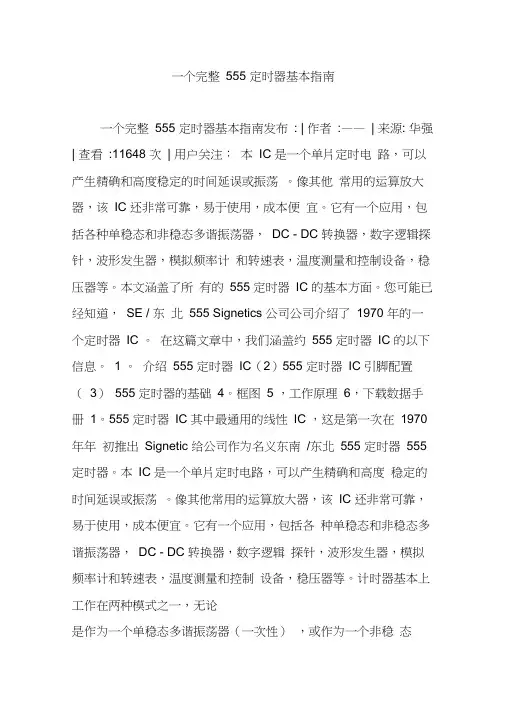

一个完整555 定时器基本指南一个完整555 定时器基本指南发布: | 作者:——| 来源: 华强| 查看:11648 次| 用户关注：本IC 是一个单片定时电路，可以产生精确和高度稳定的时间延误或振荡。

像其他常用的运算放大器，该IC 还非常可靠，易于使用，成本便宜。

它有一个应用，包括各种单稳态和非稳态多谐振荡器，DC - DC 转换器，数字逻辑探针，波形发生器，模拟频率计和转速表，温度测量和控制设备，稳压器等。

本文涵盖了所有的555 定时器IC 的基本方面。

您可能已经知道，SE / 东北555 Signetics 公司公司介绍了1970 年的一个定时器IC 。

在这篇文章中，我们涵盖约555 定时器IC 的以下信息。

1 。

介绍555 定时器IC（2）555 定时器IC 引脚配置（3）555 定时器的基础4。

框图5 ，工作原理6，下载数据手册1。

555 定时器IC 其中最通用的线性IC ，这是第一次在1970 年年初推出Signetic 给公司作为名义东南/东北555 定时器555 定时器。

本IC 是一个单片定时电路，可以产生精确和高度稳定的时间延误或振荡。

像其他常用的运算放大器，该IC 还非常可靠，易于使用，成本便宜。

它有一个应用，包括各种单稳态和非稳态多谐振荡器，DC - DC 转换器，数字逻辑探针，波形发生器，模拟频率计和转速表，温度测量和控制设备，稳压器等。

计时器基本上工作在两种模式之一，无论是作为一个单稳态多谐振荡器（一次性），或作为一个非稳态（自由运行）multivibrator.The SE 555 设计的工作温度范围从-55 ° C 125 °而东北555的工作温度范围0 °170 ' C555 定时器的重要特点是：从广泛到18 伏的电源电压范围从+ 5 伏特的电源。

下沉或采购200 毫安的负载电流。

所以只有很少的外部元件的正确选择允许超过几百公斤赫兹的频率几分钟的时间间隔，几分钟的时间间隔可分为，应正确选择外部元件。

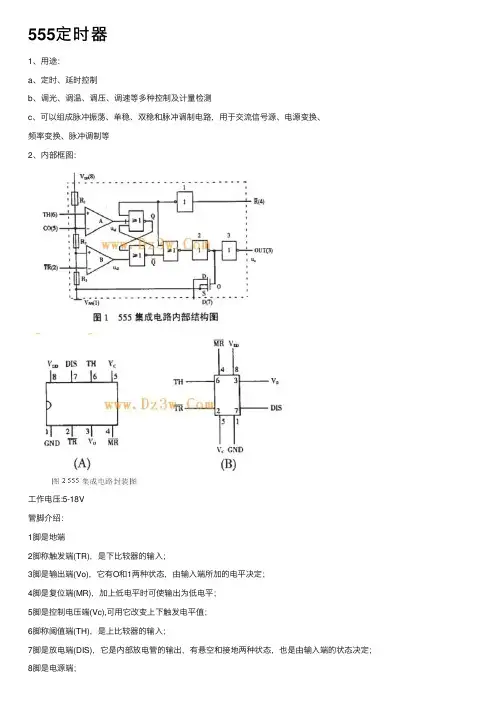

555定时器1、⽤途：a、定时、延时控制b、调光、调温、调压、调速等多种控制及计量检测c、可以组成脉冲振荡、单稳、双稳和脉冲调制电路，⽤于交流信号源、电源变换、频率变换、脉冲调制等2、内部框图：⼯作电压:5-18V管脚介绍：1脚是地端2脚称触发端(TR)，是下⽐较器的输⼊；3脚是输出端(Vo)，它有O和1两种状态，由输⼊端所加的电平决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可⽤它改变上下触发电平值；6脚称阈值端(TH)，是上⽐较器的输⼊；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输⼊端的状态决定；8脚是电源端；电路精选:⼀、555触摸定时开关集成电路IC1是⼀⽚555定时电路，在这⾥接成单稳态电路。

平时由于触摸⽚P端⽆感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

当需要开灯时，⽤⼿触碰⼀下⾦属⽚P，⼈体感应的杂波信号电压由C2加⾄555的触发端，使555的输出由低变成⾼电平，继电器KS吸合，电灯点亮。

同时，555第7脚内部截⽌，电源便通过R1给C1充电，这就是定时的开始。

当电容C1上电压上升⾄电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由⾼电平变回到低电平，继电器释放，电灯熄灭，定时结束。

定时长短由R1、C1决定：T1=1.1R1*C1。

按图中所标数值，定时时间约为4分钟。

D1可选⽤1N4148或1N4001⼆、相⽚曝光定时器附图电路是⽤555单稳电路制成的相⽚曝光定时器。

⽤⼈⼯启动式单稳电路。

⼯作原理：电源接通后，定时器进⼊稳态。

此时定时电容CT的电压为：VCT=VCC=6V。

对555这个等效触发器来讲，两个输⼊都是⾼电平，即VS=0。

继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。

按⼀下按钮开关SB之后，定时电容CT⽴即放到电压为零。

于是此时555电路等效触发的输⼊成为：R=0、S=0，它的输出就成⾼电平：V0=1。

555定时器555定时器是一种多用途的数字—模拟混合集成电路，利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。

本文主要介绍了555定时器的工作原理及其在单稳态触发器、多谐振荡器方面的应用。

关键词：数字—模拟混合集成电路；施密特触发器；波形的产生与交换1概述1.1 555定时器的简介自从signetics公司于1972年推出这种产品以后，国际上个主要的电子器件公司也都相继的生产了各自的555定时器产品。

尽管产品型号繁多，但是所有双极型产品型号最后的3位数码都是555，所有CMOS产品型号最后的4位数码都是7555.而且，它们的功能和外部引脚排列完全相同。

1.2 555定时器的应用（1）构成施密特触发器，用于TTL系统的接口，整形电路或脉冲鉴幅等；（2）构成多谐振荡器，组成信号产生电路；（3）构成单稳态触发器，用于定时延时整形及一些定时开关中。

555应用电路采用这3种方式中的1种或多种组合起来可以组成各种实用的电子电路，如定时器、分频器、元件参数和电路检测电路、玩具游戏机电路、音响告警电路、电源交换电路、频率变换电路、自动控制电路等。

2 555定时器的电路结构与工作原理图 13 555芯片引脚图及引脚描述CB555芯片的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

一、555定时器的概述555定时器是一种常用的集成电路，广泛应用于定时、脉冲生成和波形整形等领域。

它具有稳定性高、可靠性好、成本低等优点，因此深受电子工程师的青睐。

本文将重点介绍555定时器的电路结构和引脚排列，希望能够为读者提供一定的参考价值。

二、555定时器的电路结构555定时器内部由比较器、触发器、RS触发器、电压比较器和输出级等主要部分组成。

其中，比较器的作用是使输出在两个阈值电压之间翻转，形成方波输出；触发器用于控制输出的高电平和低电平时间；RS触发器用于产生外部输入的复位和置位信号；电压比较器用于产生稳定的参考电压。

这些部分相互配合，共同实现了555定时器的功能。

三、555定时器的引脚排列1. 引脚1（GND）：接地端，与电源负极相连。

2. 引脚2（TRIG）：触发端，接此端的脉冲低于1/3 Vcc时，触发器置位。

3. 引脚3（OUT）：输出端，当触发端触发时，输出高电平；当超过2/3 Vcc时，输出低电平。

4. 引脚4（RESET）：复位端，低电平有效，接此端会使输出立即转换为低电平。

5. 引脚5（CTRL）：控制电压端，连接电容电压调节引脚。

6. 引脚6（THR）：比较器输入端和触发端的阈值电平，可连接电阻电压调节引脚。

7. 引脚7（DIS）：翻转端和放电端。

在稳定状态时，允许接入或释放外部电容。

8. 引脚8（VCC）：电源端，与正极相连。

四、总结通过本文的介绍，读者对555定时器的电路结构和引脚排列有了更为清晰的认识。

希望本文对您了解和应用555定时器有所帮助。

555定时器作为一种十分实用的集成电路，在各种电子设备中都得到了广泛的应用，希望本文能够为您进一步对其进行深入的研究和应用提供一定的帮助。

五、555定时器的工作原理555定时器的工作原理主要基于其内部的比较器、触发器和控制电压等部分。

当555定时器被连接到电源后，触发端（引脚2）通过一个外部电阻和电容与电源连接，形成一个RC振荡器。

555定时器的内部电路框图及逻辑符号和管脚排列分别如图8.1和图8.2所示。

引脚功能：V i1（TH ）：高电平触发端，简称高触发端，又称阈值端，标志为TH 。

V i2（TR ）：低电平触发端，简称低触发端，标志为TR 。

V CO ：控制电压端。

V O ：输出端。

Dis ：放电端。

Rd ：复位端。

555定时器内含一个由三个阻值相同的电阻R 组成的分压网络，产生31V CC 和32V CC 两个基准电压；两个电压比较器C 1、C 2；一个由与非门G 1、G 2组成的基本RS 触发器（低电平触发）；放电三极管T 和输出反相缓冲器G 3。

Rd 是复位端，低电平有效。

复位后,基本RS 触发器的Q 端为1（高电平），经反相缓冲器后，输出为0（低电平）。

分析图8.1的电路：在555定时器的V CC 端和地之间加上电压，并让V CO 悬空，则比较器C 1的同相输入端接参考电压32V CC ，比较器C 2反相输入端接参考电压31V CC ，为了学习方便，我们规定：当TH 端的电压>32V CC 时，写为V TH =1，当TH 端的电压<32V CC 时，写为V TH =0。

当TR 端的电压>31V CC 时，写为V TR =1，当TR 端的电压<31V CC 时，写为.(a) 555的逻辑符号(b) 555的引脚排列图8.2 555定时器逻辑符号和引脚图8.1 555定时器内部结构Vi1(T Vi2(T Vc o..V TR=0。

①低触发：当输入电压V i2<1V CC且V i1<32V CC时，V TR=0，V TH=0，3比较器C2输出为低电平，C1输出为高电平，基本RS触发器的输入端S=0、R=1，使Q＝1，Q＝0，经输出反相缓冲器后，V O＝1，T截止。

这时称555定时器“低触发”；②保持：若V i2>1V CC且V i1<32V CC，则V TR=1，V TH=0，S=R=1，基本3RS触发器保持，V O和T状态不变，这时称555定时器“保持”。

555定时器及其应用处于何电平，时基电路输出为“0”，该端不用时应接高电平。

5脚：V C 为控制电压端。

若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF 电容接地，以防引入干扰。

7脚：放电端。

该端与放电管集电极相连，用做定时器时电容的放电。

在1脚接地，5脚未外接电压，两个比较器A 1、A 2基准电压分CC CC V 31,V 32别为的情况下，555时基电路的功能表如表6—1示。

表6—1 555定时器的功能表21PH R R t D +==下降，当C V 下降到CC V 31时（TH 、TL 端电平小于CC V 31），O V 输出翻转为高电平，放电管T 截止，电容再次充电，如此周而复始，产生振荡，经分析可得输出高电平时间 C )R R (7.0t 21PH += 输出低电平时间 C R 7.0t 2PL =振荡周期 C )R 2R (7.0t t T 21PL PH +=+=平大于CC V 3），O 又自动翻为低电平。

在20t ~t 这段时间电路处于暂稳态。

t > t 2，T 导通，C 快速放电，电路又恢复到稳态。

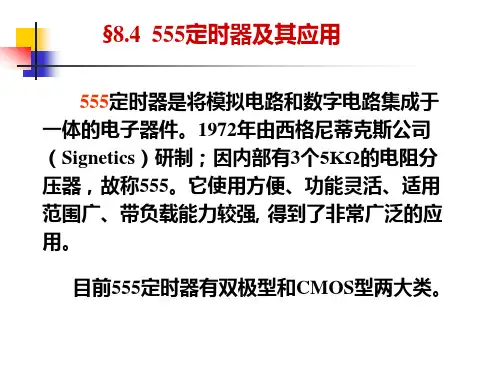

由分析可得：输出正脉冲宽度 t W = 1.1RC注意：图6—3（a ）电路只能用窄负脉冲触发，即触发脉冲宽度t i 必须小于t W555定时器及其应用图6.5.1 CB555的电路结构555定时器是一种集成电路[图6.5.1]，因集成电路内部含有三个5千欧电阻而得名。

利用555定时器可以构成施密特触发器、单稳态触发器和多谐振荡器。

图6.5.2 用555定时器接成的施密特触发器图6.5.3 图6.5.2电路的电压传输特性只要将555定时器的2号脚和6号脚接在一起，就可以构成施密特触发器[图6.5.2]。

我们简记为“二六一搭”。

这个施密特触发器的电压传输特性是反相的[图6.5.3]。

5号脚悬空时，正向阈值电压和负向阈值电压分别为和。

5号脚接控制电压时，正向阈值电压和负向阈值电压分别为和。
