u1 输入模 拟信号
u2பைடு நூலகம்样/保持器 输出信号
A/D转 换命令
高电平期间 u2跟随u1
t
低电平期间u2保持不变，
同时A/D进行转换
4
在计算机屏幕上波形的恢复显示
提示：因为计算机屏幕波形显示是用不连续的点 组成，所以，若将被采样波形恢复显示，必须有 足够高的采样率。
频率为1kHz的正弦波
采样率 每周期采样点数
SEQ1和SEQ2同时运行，转换结果如下：
ADCINA0－－》ADCRESULT0；ADCINB0－－》ADCRESULT1；
ADCINB3－－》ADCRESULT3。
先转换排序器1，后转换排序器2中的设定的通道。
14
模式2：同步采样模式
同步模式下，CONVxx的低3位确定采样与转换的模拟输入通 道对(SHA、SHB的输入通道序号相同)，最高位不起作用。
例如：CONVxx=X110B, 选择ADCINA6和ADCINB6，依次转换SHA、SHB 中保持的电压量，结果存至ADCRESULTn、 ADCRESULT(n＋1) 中。
ADCCHSELSEQ1.bit.CONV00=0x00; //设置ADCINA0和ADCINB0
ADCCHSELSEQ1.bit.CONV01=0x01; //设置ADCINA1和ADCINB1
ADCCHSELSEQ3.bit.CONV08=0x02; //设置ADCINA2和ADCINB2
ADCCHSELSEQ3.bit.CONV09=0x03; //设置ADCINA3和ADCINB3
CONVxx位确定采样与转换的模拟输入通道，最高位确定采用 SHA或SHB，其余3位定义通道号。例如：CONVxx=0101B, 选择ADCINA5； CONVxx=1011B, 选择ADCINB3。
ACQ_PS3-0＝0001B
S — 采样窗口时间 C1—结果寄存器刷新时间
12
顺序采样模式
SMODE＝0
A/D转换模块
1 数据采集系统概述 2 排序器的工作原理 3 A/D转换的配置方法 4 ADC模块的编程
1 数据采集系统概述
电源
A/D转换器
模拟 输入
精密稳 压电源
A/D 电路
A/D转换命令
（来自计算机）
时序控 制电路
三
态
寄存器
门
数字 输出
转换完成信号
(计算机查询或中断)
计算机读 取命令
3
采样/保持器输入输出波形图
1kHz
1
2kHz
2
t 1ms
4kHz
4
8kHz
8
16kHz
16
5
F2812的ADC模块功能框图
16个模拟输入通道
2个采样/保持器
16个转换结果寄存器
1个A/D 转换器
多个触发源 2个排序器
6
转换数值的计算
输入的模拟值经转换后的数值计算方法为： 转换关系对应为：
7
2 自动转换排序器的工作原理
ADC模块包含两个独立的8状态排序器（SEQ1和SEQ2）； 两个排序器可级联构成一个16状态排序器（SEQ）； 排序器的用途：用于实现启动一组（1～16通道）A/D转换 时通过编程选定模拟输入通道； 借助于排序器，ADC模块每次可以对一系列转换进行自动 排序，这样每收到一个SOC信号，能自动实现多个A/D转换。 当转换结束后，转换结果依次保存到ADCRESULT0～ ADCRESULTn（n≤15）中。 可以对同一个通道进行多次采样，从而实现过采样算法。
ACQ_PS3-0＝0000B
13
顺序采样模式
ADCTRL3.bit.SMODE_SEL=0;
//设置为顺序采样模式
ADCMAXCONV.all=0x0011;
//双排序器，共4个通道
ADCCHSELSEQ1.bit.CONV00=0x00; //设置ADCINA0
ADCCHSELSEQ1.bit.CONV01=0x01; //设置ADCINA1
排序器1和排序器2中设定的通道依次进行，每次转换A、B组各1个通道。
17
同步采样模式（级联排序器）
ADCTRL3.bit.SMODE_SEL=1;
//设置为同步采样模式
ADCTRL1.bit.SEQ_CASC=1; ADCMAXCONV.all=0x0003;
//设置为级联排序器模式 //每个序列器转换四个通道
ADCCHSELSEQ1.bit.CONV00=0x00; //设置ADCINA0和ADCINB0
ADCCHSELSEQ1.bit.CONV01=0x01; //设置ADCINA1和ADCINB1
ADCCHSELSEQ1.bit.CONV02=0x02; //设置ADCINA2和ADCINB2
ADCCHSELSEQ1.bit.CONV03=0x03; //设置ADCINA3和ADCINB3
ACQ_PS3-0＝0001B
C1—Ax结果寄存器刷新时间
C2—Bx结果寄存器刷新时间
15
同步采样模式
ACQ_PS3-0＝0000B
SMODE＝1
16
同步采样模式（双排序器）
ADCTRL3.bit.SMODE_SEL=1;
//设置为同步采样模式
ADCMAXCONV.all=0x0011;
//双排序器，每个两对通道
8
排序器操作原理-单排序
1个级联为16个状态排序器模式（SEQ）－单排序器
9
排序器操作原理-双排序
2个独立的8状态排序器（SEQ1和SEQ2）－双排序器
10
单排序器与级联排序器的比较
CHSELSEQ1
CHSELSEQ1&2
CHSELSEQ3&4 CHSELSEQ1-4
11
模式1：顺序采样模式
SEQ1和SEQ2同时运行，转换结果如下：
ADCINA0－－》ADCRESULT0；ADCINB0－－》ADCRESULT1； ADCINA1－－》ADCRESULT2；ADCINB1－－》ADCRESULT3； ADCINA2－－》ADCRESULT4；ADCINB2－－》ADCRESULT5； ADCINA3－－》ADCRESULT6；ADCINB3－－》ADCRESULT7。
ADCCHSELSEQ3.bit.CONV08=0x0A; //设置ADCINB2
ADCCHSELSEQ3.bit.CONV09=0x0B; //设置ADCINB3
SEQ1和SEQ2同时运行，转换结果如下：
ADCINA0－－》ADCRESULT0；
ADCINA1－－》ADCRESULT1；
ADCINB2－－》ADCRESULT2；

合集下载

DSP完整课件第8课第9章ADC转换

DSP完整课件第8课第9章ADC转换

第9章 模数转换(ADC)模块
9.1 9.2 9.3 9.4 9.5 ADC模块概述 ADC模块特性 ADC模块寄存器 自动排序器工作原理 ADC转换应用实例
作业：40）2407ADC的精度或分辨率是多少 41）ADC模块的基本组成
9.1 ADC模块概述
1)带有采样保持功能的16个/8个通道的10位ADC电路； 2)转换时间(采样+保持+转换)为2407A:375ns/2402:425ns； 3）各个通道的转换顺序可以由自动排序控制寄存器决定，一 次可以执行16个通道的自动转换，每次转换的具体通道由编 程决定； 4）具有两个独立的8通道的排序器(SEQ1和SEQ2)，可以独立 工作在双排序模式，也可工作在级连模式(可选择16通道的连 续工作模式)；
9.4.1 自动排序器的工作原理
8通道的双排序和16通道的单排序的工作方式极为相似，下 表列出了SEQ1、SEQ2、SEQ的区别。 特性参数 转换触发源 最多可选择通道 数 触发转换优先级 转换结果寄存器 通道号 SEQ1 EVA、软件、外 引脚 SEQ EVA、EVB、软件、 EVB、软件 外引脚 SEQ2
• ADC输入通道选择控制寄存器3(CHSELSEQ3) :地址为70A5h
位 名 称 复位值 15-12 CONV11 x 11-8 CONV10 0 7-4 CONV09 0 3-0 CONV08 0
• ADC输入通道选择控制寄存器4(CHSELSEQ4) :地址为70A6h 位 15-12 11-8 7-4 3-0
9.1 ADC模块概述 • ADC的功能寄存器(25个)
ADCTRL1/2：ADC控制寄存器1.2（2个） MAXCONV：最大转换通道数寄存器（1个） CHSELSEQ1-4：通道选择排序控制寄存器1-4（4个） AUTO-SEQ-SR：自动排序状态寄存器（1个）
第六章 模数转换(ADC)模块-TMS320F28335 DSP原理、开发及应用-符晓

第六章 模数转换(ADC)模块-TMS320F28335 DSP原理、开发及应用-符晓


ADCRESULT14 ADCRESULT15 ADCREFSEL ADCOFFTRIM ADCST
ADC 结果寄存器 14 ADC 结果寄存器 15
ADC参考电压选择寄存器 ADC校正寄存器 ADC 状态与标志寄存器
ADC 控制寄存器1 - 高8位 AdcRegs.ADCTRL1
ADC模块的复位
15
14
13
12
11
10
9
8
ePWM_SOCB _SEQ
RST_SEQ1
SOC_SEQ1
reserved
INT_ENA _SEQ1
INT_MOD _SEQ1
reserved
ePWM_SOCA _SEQ1
Reset SEQ1
0 = 无反应 1 =立即将序列发生器SEQ1
或级联序列发生器SEQ 复位到CONV00
01：当前序列结束后锁存结果
1: ADCCLK = FCLK / 2
10：当前转换结束后锁存结果
11：序列发生器及回绕逻辑电路立即停止工作
ADC 控制寄存器1 - 低8位 AdcRegs.ADCTRL1
连续运行模式： 0：启动/停止模式 1：连续运行
级联模式控制位 0：序列发生器工作在双序列发生器方式 1：序列发生器工作在级联方式，SEQ为16通道
ADC内核时钟及S/H时钟
4位时钟分频器 （1,1/2，…1/30）
S/H时钟 脉冲
ADC时钟
ADC时钟链
ADC时钟
S/H时钟 脉冲
Analog-to-Digital Converter Registers AdcRegs.register (lab file: Adc.c)
Register
TMS320LF2407 DSP ADC模块

TMS320LF2407 DSP ADC模块

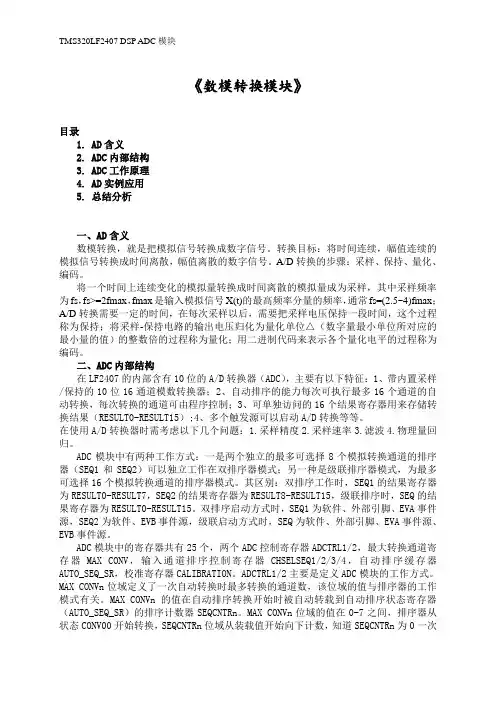

《数模转换模块》目录1.AD含义2.ADC内部结构3.ADC工作原理4.AD实例应用5.总结分析一、AD含义数模转换，就是把模拟信号转换成数字信号。
