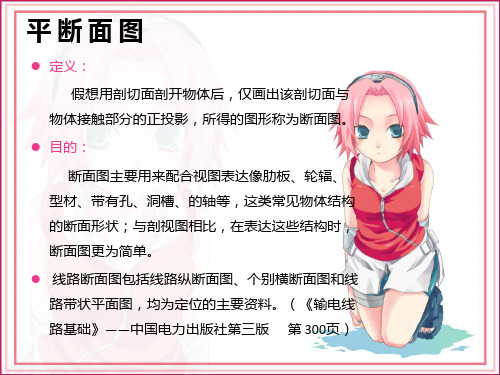

平断⾯图的基本介绍平断⾯图的基本介绍⼀、纵断⾯图及平⾯图纵断⾯图是沿线路中⼼线的剖⾯图，表⽰沿中⼼线的地形、被跨越物的位置和⾼程。
⽽平⾯图则表⽰沿线路中⼼线左右各20－50m宽地带的地形平⾯图。
平⾯图和断⾯图都展成直线画在⼀张图上，简称平断⾯图。
当线路遇到有转⾓时，在平⾯图上标出转⾓⽅向，并注明转⾓的度数。
地形复杂时，例如当线路中⼼与边线⾼差较⼤，边线对地限距有可能不满⾜要求时，还需画出局部横断⾯图。
纵断⾯图⽐例⼀般⽔平⽅向为1：5000、垂直⽅向为1：500；对于地形复杂的地区或要求精度⽐较⾼时，⽔平⽅向为1：2000，垂直⽅向为1：200。
在平断⾯图的下⽅，应填上桩号、标⾼和桩距。
并应留有填写杆塔形式、杆塔编号和档距等的空栏，备定位时使⽤。
图4－2⽰出了某条线路的⼀段平断⾯图。
图4－2 线路平断⾯图⼆、定位模板曲线模板曲线就是最⼤弧垂⽓象条件下按⼀定⽐例尺绘制的导线的悬垂曲线。
它是在最⼤弧垂的时候，导线悬挂在空中的相似形状，绘制模板曲线是⽤于进⾏杆塔定位的。
已知导线悬挂曲线的平抛⽅程为；根据悬链线⽅程的展开式，取前两项为或⽤导线的悬链线⽅程，即令：(4-3)显然，在⼀定⽓象条件下，K是个常数。
则导线悬垂曲线的前述三种⽅程分别变为：(4-4)或(4-5)或(4-6)在绘制定位模板曲线时，上列各式中g—最⼤垂直弧垂时的⽐载（N/m·mm2)；σ—最⼤垂直弧垂时的导线⽔平应⼒（MPa）式(4－4)～式(4－6)所表⽰的曲线叫最⼤垂直弧垂0曲线，也叫模板曲线，把它按⼀定⽐例尺刻在透明的赛璐珞板（1－2mm厚）上，就是弧垂模板，称为通⽤弧垂模板(也叫热线板)。
应当注意，模板曲线的⽐例尺应和所⽤平断⾯图的⽐例尺相同。
模板曲线通常绘制成和纵轴对称形式，横⽅向的总长度约为代表档距的2－3倍，⼀般平原地区可取±400m.。
模板上应标明K值和⽐例尺。
模板的形状⽰于图4－3。
图4－3 模板曲线由式(4－4)～式(4－6)可知，当系数K或⽐值为⼀定值时，导线悬垂的形状（弯曲度）也就确定了。
（完整word版）输电线路基本知识输电线路基本知识第⼀节概述1 电能电能是能量的⼀种表现形式。
电能的优点可简便地转换为另⼀种形式的能量。
可经过⾼压输电线路长距离输送，供远⽅⽤电。
现代化的⼤型电⼚距负荷中⼼很远，需要把电⼚（站）和负荷中⼼连接起来，产⽣了承担这⼀任务的⾼压、超⾼压和特⾼压输电线路。
2 电⼒系统组成电⼒系统主要由五部分组成，即发电⼚的发电机与升压变电所、输电线路、降压变电所、配电系统和⽤户。
电⼒⽹（或称电⽹）包括变电所和各种不同电压等级的输电线路。
35～220 kV的线路称为⾼压输电线路330～750kV的线路称为超⾼压输电线路±800kV和1000kV的线路称为特⾼压输电线路3 电⽹地区电⽹――110kV～220 kV输电线路及变电站区域电⽹――220 kV～500 kV输电线路及变电站跨省⼤电⽹――330 kV～750 kV输电线路及变电站全国各个⼤电⽹尽可能连起来，⼤电能的输送――±800 kV直流和1000kV 交流第⼆节输电线路的分类、组成1 输电线路的分类1) 按结构（架设⽅法）分类架空输电线路和电缆线路2) 按输电电压分类低压配电线路、⾼压配电线路、⾼压输电线路、超⾼压输电线路、特⾼压输电线路3) 按电流性质分类交流输电线路和直流输电线路2 架空输电线路组成架空输电线路主要由基础、杆塔、拉线、导线、避雷线（光缆）、绝缘⼦、⾦具以及接地装置。
1）基础杆塔的地下部分的总体统称基础，它是输电线路的重要组成部分，⼀般基础投资占本体投资的15％～30%，⼯期占施⼯总⼯期的30%～50%。
钢筋混泥⼟杆基础有地下部分电杆和三盘（底盘、卡盘和拉线盘）。
钢管杆基础有钢管桩基础、钢筋混凝⼟基础和联合桩基础。
铁塔基础有⼤块混凝⼟基础、钢筋混凝⼟基础、主⾓钢插⼊式基础、掏挖式基础、岩⽯基础、⾦属基础、机扩基础、爆扩桩基础、灌注桩基础、联合桩基础、圆柱固结式基础、⼈字形基础、联合基础。

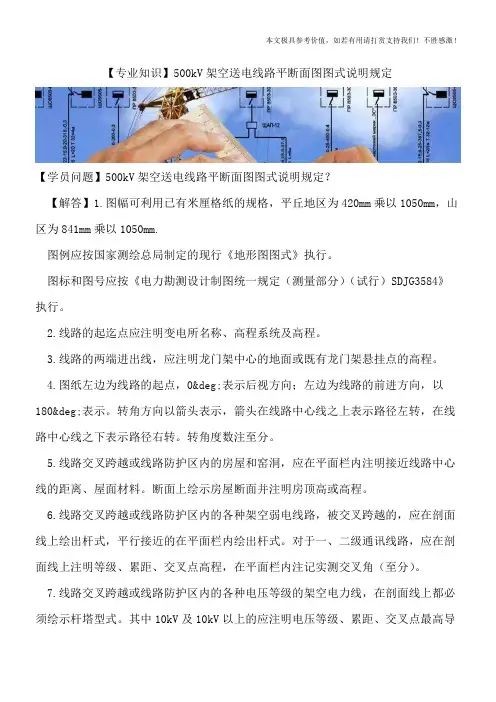

【专业知识】500kV架空送电线路平断面图图式说明规定【学员问题】500kV架空送电线路平断面图图式说明规定？【解答】1.图幅可利用已有米厘格纸的规格，平丘地区为420mm乘以1050mm，山区为841mm乘以1050mm.图例应按国家测绘总局制定的现行《地形图图式》执行。
图标和图号应按《电力勘测设计制图统一规定（测量部分）（试行）SDJG3584》执行。
2.线路的起迄点应注明变电所名称、高程系统及高程。
3.线路的两端进出线，应注明龙门架中心的地面或既有龙门架悬挂点的高程。
4.图纸左边为线路的起点，0°表示后视方向；左边为线路的前进方向，以180°表示。
转角方向以箭头表示，箭头在线路中心线之上表示路径左转，在线路中心线之下表示路径右转。
转角度数注至分。
5.线路交叉跨越或线路防护区内的房屋和窑洞，应在平面栏内注明接近线路中心线的距离、屋面材料。
断面上绘示房屋断面并注明房顶高或高程。
6.线路交叉跨越或线路防护区内的各种架空弱电线路，被交叉跨越的，应在剖面线上绘出杆式，平行接近的在平面栏内绘出杆式。
对于一、二级通讯线路，应在剖面线上注明等级、累距、交叉点高程，在平面栏内注记实测交叉角（至分）。

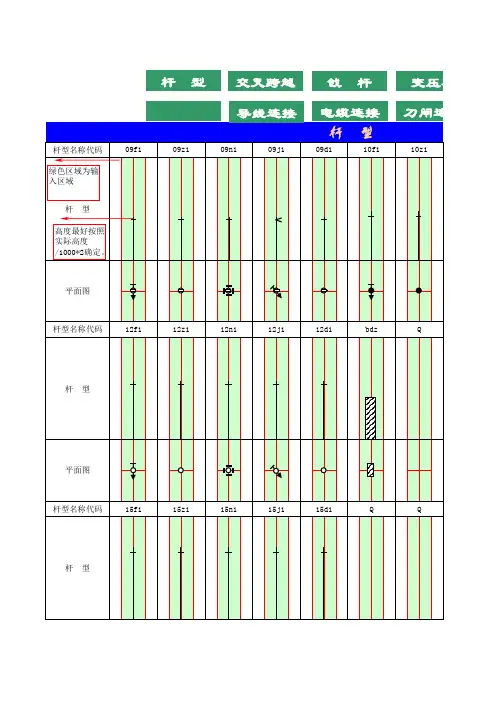

7.线路交叉跨越或线路防护区内的各种电压等级的架空电力线，在剖面线上都必须绘示杆塔型式。
其中10kV及10kV以上的应注明电压等级、累距、交叉点最高导（或地）线的高程。
10kV以下的则在平面栏内绘出其位置，剖面线上仅绘出杆式。
8.在断面上各交叉点的高程处以0.8mm圆圈表示，空心圆表示交叉点导（或地）线的高程。
实心圆表示杆塔顶端的高程。
用虚线与断面连接的表示线路中心线交叉点的高程，未连接的表示边线交叉点的高程。
9.埋设的永久性和半永久性标桩，在平面栏内线路中心线上均以[？]表示。
10.当线路跨越河流时，应在断面上注记：（1）水位标高和施测日期；（2）通航河流的最高设计航行水位；（3）设计所需频率的洪水位。
