配电网一次设备

配电网及一次设备培训简介配电网是电力系统的重要组成部分，负责将电能从发电厂输送到用户。

一次设备是配电网中的关键设备，主要用于电能的开关和保护。

为了提高工程人员的技术水平和专业知识，进行配电网及一次设备的培训是必要的。

本文将介绍配电网及一次设备培训的目的、内容和方法。

目的配电网及一次设备培训的主要目的是提高工程人员的技能和知识，以保障电力系统的安全稳定运行。

通过培训，工程人员将能够掌握配电网的结构和工作原理，了解一次设备的分类和功能，熟悉一次设备的操作和维护流程，并具备故障排除和应急处理的能力。

内容配电网及一次设备培训的内容通常包括以下方面：1.配电网的基础知识：介绍配电网的结构和组成，包括高压侧的发电厂、变电站和输电线路，以及低压侧的配电变压器、配电线路和用户接线箱。

讲解配电网的工作原理和电能传输过程。

2.一次设备的分类和功能：介绍一次设备的常见分类，如断路器、负荷开关、隔离开关等。

讲解各种设备的主要功能和应用范围，以及其在电力系统中的作用。

3.一次设备的操作和维护：详细讲解一次设备的操作流程，包括开关操作、安全操作规程以及设备的维护保养。

介绍一次设备的常见故障和排除方法，以及应急处理的注意事项。

4.安全意识和应急处理：强调工程人员的安全意识，教育他们遵守安全操作规程，正确使用个人防护装备，预防事故的发生。

培训还包括应急处理的知识和技巧，以提高工程人员在紧急情况下的反应和处理能力。

方法配电网及一次设备培训可以采用多种方法和形式，根据培训对象和实际情况选择合适的方式。

常见的培训方法包括：1.理论讲授：通过课堂讲授的方式，向工程人员介绍配电网和一次设备的基础知识，讲解相关原理和操作流程。

这种方法适用于初级技术人员的培训。

2.实地考察：组织参观实际的配电网和一次设备，让工程人员亲身感受实际的工作环境和设备操作。

通过实地考察，工程人员能够更加深入地了解配电网和一次设备的工作原理和操作流程。

3.模拟操作：借助虚拟仿真软件或实验平台，进行一次设备的模拟操作练习。

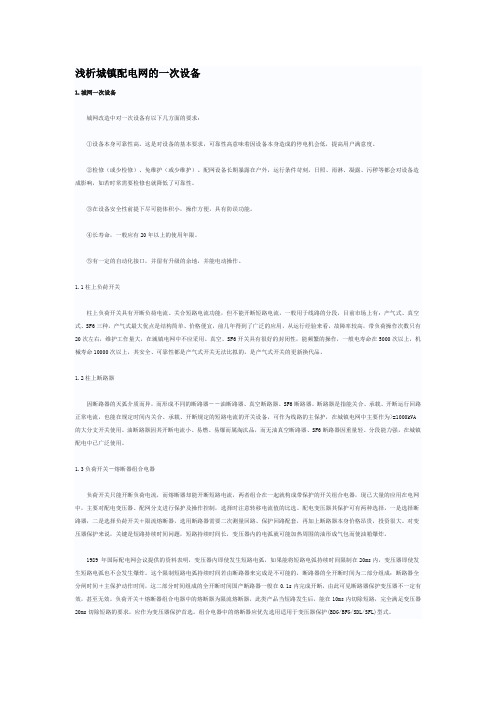

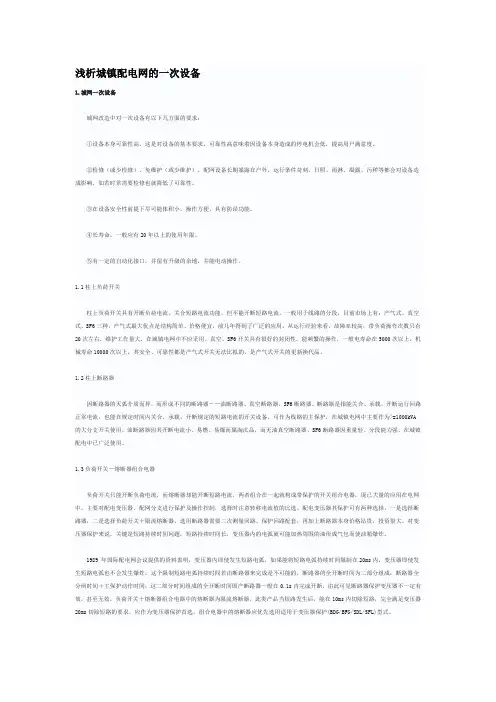

浅析城镇配电网的一次设备1.城网一次设备城网改造中对一次设备有以下几方面的要求：①设备本身可靠性高。

这是对设备的基本要求，可靠性高意味着因设备本身造成的停电机会低，提高用户满意度。

②检修（或少检修）、免维护（或少维护）。

配网设备长期暴露在户外，运行条件苛刻，日照、雨淋、凝露、污秽等都会对设备造成影响，如若时常需要检修也就降低了可靠性。

③在设备安全性前提下尽可能体积小，操作方便，具有防误功能。

④长寿命，一般应有20年以上的使用年限。

⑤有一定的自动化接口，并留有升级的余地，并能电动操作。

1.1柱上负荷开关柱上负荷开关具有开断负荷电流、关合短路电流功能，但不能开断短路电流，一般用于线路的分段，目前市场上有：产气式、真空式、SF6三种，产气式最大优点是结构简单、价格便宜，前几年得到了广泛的应用，从运行经验来看，故障率较高，带负荷操作次数只有20次左右，维护工作量大，在城镇电网中不应采用。

真空、SF6开关具有很好的封闭性，能频繁的操作，一般电寿命在5000次以上，机械寿命10000次以上，其安全、可靠性都是产气式开关无法比拟的，是产气式开关的更新换代品。

1.2柱上断路器因断路器的灭弧介质而异，而形成不同的断路器－－油断路器、真空断路器、SF6断路器。

断路器是指能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载、开断规定的短路电流的开关设备，可作为线路的主保护，在城镇电网中主要作为>=1000kVA 的大分支开关使用。

油断路器因其开断电流小、易燃、易爆而属淘汰品，而无油真空断路器、SF6断路器因重量轻、分段能力强，在城镇配电中已广泛使用。

1.3负荷开关－熔断器组合电器负荷开关只能开断负荷电流，而熔断器却能开断短路电流，两者组合在一起就构成带保护的开关组合电器，现已大量的应用在电网中，主要对配电变压器、配网分支进行保护及操作控制，选择时注意转移电流值的比选。

配电变压器其保护可有两种选择，一是选择断路器，二是选择负荷开关＋限流熔断器，选用断路器需要二次测量回路、保护回路配套，再加上断路器本身价格昂贵，投资很大。

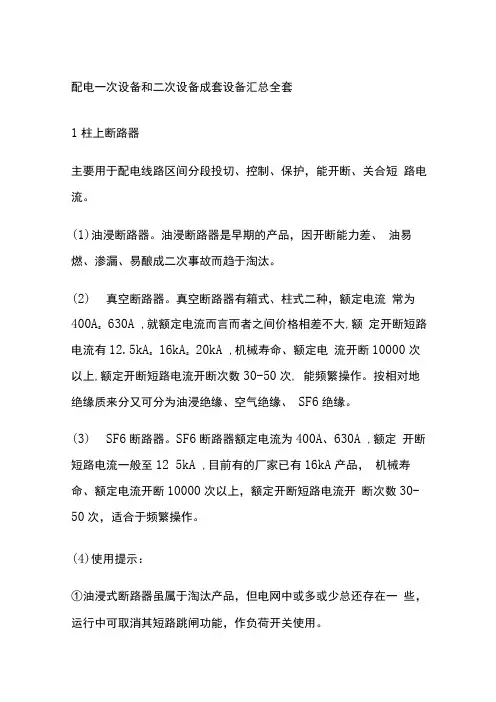

配电一次设备和二次设备成套设备汇总全套1柱上断路器主要用于配电线路区间分段投切、控制、保护，能开断、关合短路电流。

(1)油浸断路器。

油浸断路器是早期的产品，因开断能力差、油易燃、渗漏、易酿成二次事故而趋于淘汰。

(2)真空断路器。

真空断路器有箱式、柱式二种，额定电流常为400A s 630A ,就额定电流而言而者之间价格相差不大,额定开断短路电流有12.5kA s 16kA s 20kA ,机械寿命、额定电流开断10000次以上,额定开断短路电流开断次数30-50次, 能频繁操作。

按相对地绝缘质来分又可分为油浸绝缘、空气绝缘、SF6绝缘。

(3)SF6断路器。

SF6断路器额定电流为400A、630A ,额定开断短路电流一般至12 5kA ,目前有的厂家已有16kA产品，机械寿命、额定电流开断10000次以上，额定开断短路电流开断次数30-50次，适合于频繁操作。

(4)使用提示：①油浸式断路器虽属于淘汰产品，但电网中或多或少总还存在一些，运行中可取消其短路跳闸功能，作负荷开关使用。

②注意安装地点短路电流的校验。

校验用的短路电流应考虑5-10年的发展变化，真空开关、SF6开关均为免维护产品，安装之后如无大的问题一般考虑在5年后更换大修，若短路开断电流小于当地预期短路电流，则极易造成开断时开关毁损。

③选择保护用电流互感器一次额定电流宜比安装点可能出现的最大电流大2-3倍，并应配置涌流延时器，若保护CT变比一次电流与安装点最大电流相同或相近，即使开关在低于安装点最大电流下运行，因保护稳定范围裕度小而处于不稳定状态，当线路合闸送电时由于配电线路中配变众多，励磁涌流影响可能使开关需多次合闸才能合闸成功，当大的负荷投入启动电流的冲击以及负荷波动的影响都会造成无故障跳闸。

电子涌流延时器时间整定可十分精确,时间整定0-5S可调,一般时间整定应在0.05S 以上。

④在一条线路上不宜过多设置断路器，这是断路器保护无选择性决定的，当线路故障时可能造成多台开关同时动作跳闸，反而影响供电可*性。

配电网及一次设备培训引言配电网是现代电力系统中至关重要的组成部分，它负责将电力从发电厂输送到终端用户。

一次设备是配电网中的核心设备，主要用于控制和保护电力系统。

为了提高配电网的稳定性和可靠性，培训工作成为至关重要的环节。

本文将介绍配电网和一次设备的基本概念，并讨论一次设备的培训方法和重要性。

配电网的概述配电网是将高压电力从发电厂传输到低压终端用户的电力输送系统。

它通常由输电线路、变电站和配电线路组成。

输电线路负责将发电厂产生的高压电力传输到变电站，而配电线路从变电站将电力传输到最终用户。

配电网的设计和运行需要考虑电力的负荷需求、电压控制、中断保护等因素，以确保电力系统的可靠供应。

一次设备的概述一次设备是配电网中用于控制和保护电力系统的核心设备，包括断路器、隔离开关、负荷开关等。

断路器用于控制电路的通断，隔离开关用于隔离电路，负荷开关用于控制电力系统中的负荷开关。

这些一次设备起到了重要的作用，保障了电力系统的安全和稳定运行。

一次设备培训的重要性一次设备的正确使用和操作对于配电网的稳定运行至关重要。

一次设备培训的重要性体现在以下几个方面：1. 提高操作人员的技能水平一次设备的操作需要一定的技能和知识，培训可以帮助操作人员掌握正确的操作方法，提高操作效率和准确性。

培训还可以帮助操作人员了解一次设备的特点和性能，避免错误操作导致的故障和事故发生。

2. 提升配电网的安全性一次设备的正确操作可以有效地保障配电网的安全性。

培训可以使操作人员了解一次设备的安全操作规程和安全注意事项，提高操作人员的安全意识，减少安全事故的发生。

3. 降低事故和故障的风险一次设备培训可以帮助操作人员更好地理解一次设备的结构和原理，识别设备故障和问题，并及时采取正确的维修和保养措施，降低事故和故障的风险。

一次设备培训的方法一次设备培训可以通过以下几种方式进行：1. 理论培训理论培训是一次设备培训的基础，它包括对一次设备的基本原理、结构和性能的介绍。

配网自动化一次设备运维管理
配电网自动化系统是基于智能互联技术的全新技术体系，能够实现配电网的监控、控制、保护、自愈等多种功能，为电力系统的安全稳定运行提供了可靠保障。

在实际应用过程中，配电网自动化系统需要进行设备的运维管理，以保证系统的始终如一的高效运行。

一、设备日常维护
配电网自动化系统设备的日常维护主要包括设备运行数据的采集、设备状态的监测和设备故障的处理等。

在设备日常维护中，需要将设备的运行情况、故障情况等数据进行高效记录，以便于进行统计分析，为后续的维护工作提供依据。

二、定期巡检
三、设备维修
配电网自动化系统设备在工作过程中，难免会出现故障。

对于出现故障的设备，需要进行及时维修。

在维修过程中，需要针对问题进行深入分析，找出问题的根源，并采取针对性措施解决问题，尽快恢复设备运行。

四、备品备件管理
由于配电网自动化系统设备的复杂性，设备出现故障时不可避免需要更换备品备件。

为了保证设备的正常运行，需要建立备品备件管理制度，及时进行备品备件损耗统计，并根据情况进行备品备件的补充和替换。

五、故障分析
六、运行效果评估
配电网自动化系统设备的运行效果评估能够反映系统的运行情况，帮助进行维修与调整工作。

运行效果评估的内容包括设备的运行数据、设备的使用寿命等，通过这些数据的分析，能够得到设备运行的整体情况，为后续的设备调整和更新提供依据。

综上所述，配电网自动化系统设备的运维管理是保证系统正常运行的重要保障。

需要建立完善的管理制度，并进行规范的操作和数据记录，及时发现和解决设备故障，保证系统的安全稳定运行。

配网一次设备一、分段器sectionalizers一种智能化的负荷开关，和断路器或重合器配合使用，能够记忆断路器或重合器的分合次数，当达到预先整定的动作次数后，分段器能够在无故障电流的情况下自动分闸。

分段器与重合器的主要区别是分段器不能开断短路电流，但能在线路短路时耐受短路电流的动热效应。

二、重合分段器自动配电开关一种带有自动重合功能的智能化负荷开关，能够在线路有压时自动合闸，无压时自动分闸。

重合分段器能够分合负荷电流，关合短路电流，但不能开断短路电流。

重合分段器由开关本体，电源变压器SPS、故障检测器FDR和控制器构成。

重合动作后若在闭锁时限内开关跳开则重合分段器将闭锁在分闸状态，不再重合。

第一次重合定位并隔离故障，第二次重合恢复供电。

三、重合器Recloser一种具有控制和保护功能的开关设备。

能够进行故障电流检测和按预先整定的分合操作次数自动完成分合操作，并在动作后自动复位或闭锁。

重合器的特点和断路器一样，但重合器的智能化程度和开合电路性能优于断路器、高于断路器。

四、负荷开关能够分合正常的负荷电流和一定范围内的过负荷电流，能耐受短路时热效应和机械力。

但负荷开关不能开断短路电流，必须和具有开断故障电流能力的配电设备（如熔断器、断路器等）配合使用。

五、高压熔断器熔断器是一种最便捷的电路保护设备，它依靠熔体或熔丝的特征，在电路出现短路电流或不被允许的大电流时，由电流流过熔体或熔丝产生的热量将熔体或熔丝熔断，使电路开断，达到保护电气设备的目的。

熔断器的熔断过程：1）从熔体被过电流加热到熔断的时间称为熔化时间t1（几毫米到几小时），由电流大小和熔体的安秒特性决定；2）从熔断到产生电弧的时间称为起弧时间t2（几毫秒）；3）从产生电弧到电弧熄灭的时间为燃弧时间t3（几毫秒到几十毫秒）。

熔断器的熔化时间和熔体电流的关系曲线t —I称为安秒特性，是一种反时限曲线。

配电网一次设计中存在的问题及解决策略配电网是指将电能从变电所输送到终端用户的电网系统。

配电网一次设计是指针对配电网中的一次设备（如变压器、开关设备等）进行设计和规划。

在配电网一次设计过程中，存在着一些问题需要解决，并采取相应的解决策略，以确保配电网的安全、稳定、高效运行。

本文将针对配电网一次设计中存在的问题进行分析，并提出相应的解决策略。

1. 电能损耗问题在配电网一次设计中，电能损耗是一个比较常见的问题。

电能损耗会导致能源浪费和生产成本的增加，影响配电网的经济性和运行效率。

2. 电压质量问题配电网一次设计中，电压质量问题也是一个需要重视的问题。

电压波动、谐波、电压不平衡等问题会对终端用户的电器设备造成损坏，同时也会影响电能的传输质量。

4. 运行安全问题配电网一次设计中，运行安全问题也是一个值得重视的问题。

如果设计不合理或存在缺陷，会导致电网发生故障，甚至引发火灾等安全事故，对人员和财产造成严重损失。

二、解决策略1. 电能损耗问题的解决策略针对电能损耗问题，可以采取以下解决策略：（1）提高变压器和开关设备的效率，减少能源损耗；（2）合理规划线路布局，减少输电距离，降低电能损耗；（3）使用低损耗、高效的电力设备，提高电能利用率。

2. 电压质量问题的解决策略针对电压质量问题，可以采取以下解决策略：（1）使用优质的电力设备，提高电能传输的稳定性和可靠性；（2）合理设计电网结构，减少电压波动、谐波等问题的发生；（3）采用智能电力调节装置，及时对电压进行调节，保障电网供电质量。

4. 运行安全问题的解决策略针对运行安全问题，可以采取以下解决策略：（1）合理设计设备间的距离和安全防护距离，确保设备的安全运行；（2）使用高可靠性、低故障率的设备，降低设备发生故障的可能性；（3）加强设备的监测和维护，及时发现并处理设备问题，确保电网的安全运行。

配电网一次设计中存在的问题主要包括电能损耗、电压质量、线损和运行安全等问题。

电气一次、二次设备简要论述一次设备简述电气一次设备是指电力系统中的主要设备，用于输电和配电。

它们通常被称为高压设备，用于将发电厂产生的电能传输到各个电力用户。

一次设备主要包括发电机、变压器、断路器和隔离开关等。

发电机发电机是电气一次设备中的重要组成部分，用于将机械能转化为电能。

它是通过转子与定子之间的电磁感应原理工作的。

发电机通常由铁心、线圈和旋转部件组成。

旋转部件提供机械能，而线圈则通过电磁感应产生电能。

变压器变压器是电气一次设备中的另一个重要组件，用于将电能从一个电压级别转换为另一个电压级别。

它的工作原理是基于电磁感应原理的。

变压器主要由铁心和线圈组成，其中线圈分为原线圈和副线圈。

通过改变线圈的匝数比，变压器可以实现电压的转换。

断路器断路器是用来断开或连接电路的一种设备。

它主要用于保护电气系统免受电流过载和短路等故障的影响。

断路器通常具有自动保护功能，可以在故障发生时自动切断电流，从而保护设备和人员的安全。

隔离开关隔离开关是一种用于隔离电气设备的开关。

它主要用于与电源断开连接、检修和维护设备时使用。

隔离开关通常具有明显的标志，以便操作人员能够清楚地知道电源是否已被隔离。

二次设备简述电气二次设备是指用于监测、控制和保护电气系统的设备。

它们通常被称为低压设备，用于将电能分配给终端用户。

二次设备主要包括仪表、保护装置和控制器等。

仪表仪表是用于测量、监测和显示电气量的设备。

常见的仪表包括电压表、电流表、功率表和能量表等。

仪表通常具有高精度和可靠性，用于监测电气系统的工作状态。

保护装置保护装置主要用于监测和保护电气系统免受过电流、过电压和短路等故障的影响。

常见的保护装置包括过零保护器、过流保护器和差动保护器等。

保护装置在故障发生时，能够及时切断电源，以防止故障的扩大和设备的损坏。

控制器控制器用于控制电气系统的运行和操作。

它可以根据需要调整电气系统的参数和运行模式。

控制器通常具有人机界面，以便操作人员对系统进行操作和监控。

配电网一次设备的监控内容干式变压器和油式变压器的作用是一样的，起到了高低压变换的作用，箱式变电站集合了高压室、变压器室、低压室。

差不多可以说是一个变电所的缩影.数字电网或者智能电网归根到底就是计算机技术或者信息技术在电力工业的深入应用，这对于电力制造业，尤其是二次设备制造业的要求很高。

目前，我国的二次设备制造业进步很快，对IEC61850的运用，在国际上都有突出贡献，弥补了许多国际上对61850定义的空白。

智能电网要实现‘一次设备智能化，二次设备网络化’的要求目前还只是处于尝试阶段。

数字化变电站很重要的部分是一次设备的智能化。

数字化变电站是将间隔层信息数据的采集、处理，及层间的传输、控制过程均通过数字网络来实现的新型变电站。

遥控警戒技术（防火、防盗、防水、防汽、防泄漏等）、远方监视技术将会得到迅速发展。

变电站自动化系统无人值班运行模式的实施，在很大程度上取决于设备的可靠性。

数字化变电站由四项关键技术组成：一是电子式互感器;二是智能化开关设备;三是网络化的二次设备;四是IEC61850标准的应用变压器二次控制部分除了传统的测温、气体监测、互感器外，在现有运行设备基础上可能增加如开关、套管和局放的实时监控。

一次设备是指发、输、配电的主系统上所使用的设备备。

如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。

二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备。

如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。

配电网的主要设备是负荷开关—熔断器组合电器、断路器、箱式变电站、自动重合器、自动分段器、环网开关柜和中压电流互感器等，二次设备是自动控制、数据采集、规划、故障定位、检测计量、通讯等。

随着一、二次技术(特别是二次技术)的发展，使两者紧密结合，形成了自动化配电网。

例如：自动配电开关设备相互配合的配电自动化系统(称为ASDAS)；基于馈线终端设备(FTU)的配电自动化系统(称为FTDAS)，它们自动对故障线路进行判断及实现故障隔离；故障排除后，重合器重合恢复供电；在调度中心对配电网负荷测定，进行管理及重组。
