下载文档原格式
口腔内科材料范文
一、龋齿治疗材料
1.充填材料：用于龋齿蛀牙的填补，如复合树脂、玻璃离子、玻尼石等。
复合树脂具有良好的可塑性和牙齿的相似性，能够恢复牙齿的外观和功能。
2.维护材料：用于保护龋齿可以愈合，如氢氧化氢胶、可溶性草酸盐等。
二、根管治疗材料
1.填充材料：用于根管的填塞材料，如硬蜡、钙氢磷酸钙等。
2.预备和清洁材料：用于根管预备和清洁，如锉刀、洗净液等。
三、牙髓病治疗材料
1.髓腔填塞材料：用于牙髓病治疗后的填塞，如腻子、氧化锌等。
2.消毒材料：用于治疗牙髓病的消毒，如酒精、过氧化氢等。
四、牙周病治疗材料
1.慢性牙周炎治疗材料：用于治疗慢性牙周炎的材料，如牙周口腔漱洗液、抗生素贴片等。
2.牙周外科手术材料：用于牙周外科手术的材料，如缝线、阻燃胶布等。
五、修复治疗材料
1.种植材料：用于种植牙的材料，如钛合金、人工牙骨等。
2.修复材料：用于牙齿修复的材料，如全瓷修复材料、金属陶瓷修复材料等。
口腔内科材料的选择应根据患者的具体病情和个体差异进行。
在选择材料时，需要考虑到其生物相容性、力学性能、化学性能等因素。
此外，材料的安全性和可靠性也是选择的重要因素。
口腔内科材料的质量和效果直接关系到患者的口腔健康和生活质量，因此，医生在进行治疗和修复时应选择合适的口腔内科材料，并严格按照临床操作规范进行操作，以确保治疗效果和患者的安全。
总之，口腔内科材料在口腔治疗和修复中起着重要的作用。
随着科学技术的不断进步，口腔内科材料也在不断更新和完善，为口腔医生提供更好的治疗选择，为患者的口腔健康提供更好的保障。
口腔内科常用材料简介一：充填材料1：银汞合金1929年起源于法国，1933年传入美国，1929年ADA对其化学组成作出规定。
银汞合金中不止有银和汞，还有锡，铜，锌。
其中银含量与其强度，膨胀性呈正相关，而可降低其流动性，锡能增加其可塑性，而与其强度硬度，膨胀性呈负相关，铜可提高强度降低脆性，锌能改善其脆性，增加可塑性，与氧结合防止被氧化。
汞含量过高会使合金强度明显下降.优点：抗压强度缺点：美观性差硬度无粘接性耐磨性汞毒性可塑性性能：⑴：强度银汞合金作为充填材料，必须承受咀嚼应力。
因此他必须具有一定的强度。
A：组成银铜具有增加压缩强度的作用，锡则相反，汞适量，在保证汞合反应充分的条件下，应尽量减少汞的使用量，过少则齐化不全，固化的充填体表面粗糙易腐蚀，过多则使合金强度明显下降。
B:其强度与充填压力正相关，充填压力越大，其压缩强度越高，特别早期受充填压力的影响更大，增加压力可挤出多余的汞，降低孔隙率。
C:其强度与时间的关系在临床上也十分重要，理想的情况是充填完成后，强度能很快上升，能承受正常咀嚼产生的咬合力。
但实际情况是银汞合金充填体早期强度都较低，有实验证明，充填后20分钟，其强度只有一周后的6%，充填9小时后强度达到最大强度的70-90%。
24小时后变化较小，即使6个月后其强度仍有少许增加，这说明汞与合金的反应仍再在继续。
⑵：尺寸变化(膨胀性)A:银汞合金充填体的尺寸变化对临床是非常重要的，理想的尺寸变化应该很小，如果收缩过大，可导致微渗漏和继发龋，过度的膨胀又会对牙体，牙髓产生压力。
银汞合金充填体的尺寸变化主要发生在充填后的24小时。
银汞合金粉的的组成和结构，及医师的临床操作都会影响到充填体的尺寸变化，其组成我们无法控制，而在临床操作中，完全控制这些因素也是很难的，即使是在实验室也很难控制。
但了解某些因素对尺寸变化的影响对指导临床操作还是有十分重要的指导意义的。
B:调磨时间的影响，调磨时间越长，其膨胀越小。
口腔内科常用药物材料及器械
口腔内科是以治疗口腔疾病为主要内容的一门临床学科。
常见的口腔
内科药物、材料及器械主要涉及局部麻醉药物、消炎药物、止血药物、杀
菌药物、修复材料、口腔器械等。
下面将详细介绍这些常用药物、材料及
器械。
一、局部麻醉药物
局部麻醉药物是通过抑制神经传导，使患者在手术过程中减轻或消除
疼痛感觉。
常见的局部麻醉药物包括利多卡因、普鲁卡因、阿托品等。
这
些药物在手术时可以用于麻醉止痛。
二、消炎药物
三、止血药物
止血药物主要用于血管出血的止血工作。
常见的止血药物有云南白药、可布洛芬等。
这些药物可以有效地控制口腔出血，帮助恢复伤口愈合。
四、杀菌药物
杀菌药物用于防治口腔感染疾病。
常见的杀菌药物有盐酸红霉素、氯
己定等。
这些药物可以抑制细菌的生长繁殖，有效地减少口腔感染的发生。
五、修复材料
修复材料主要用于修复口腔功能和外形。
常见的修复材料有牙齿充填
材料、种植体材料等。
这些材料可以恢复牙齿的功能和外观。
六、口腔器械。

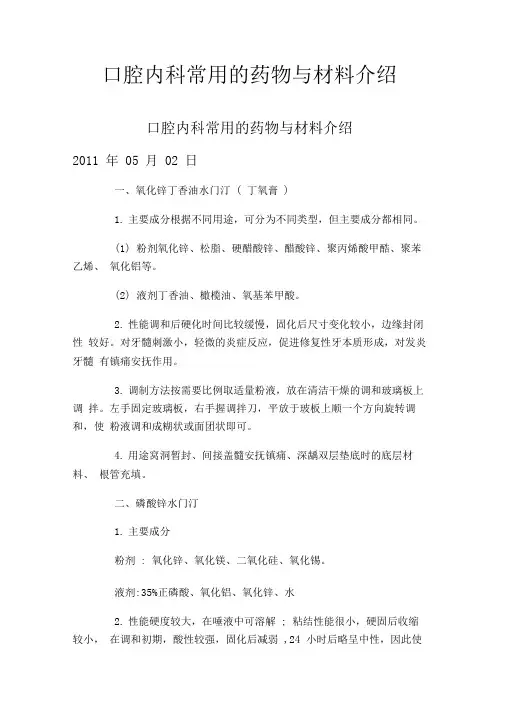

口腔内科常用的药物与材料介绍口腔内科常用的药物与材料介绍2011 年 05 月 02 日一、氧化锌丁香油水门汀( 丁氧膏)1.主要成分根据不同用途，可分为不同类型，但主要成分都相同。
(1) 粉剂氧化锌、松脂、硬醋酸锌、醋酸锌、聚丙烯酸甲酷、聚苯乙烯、氧化铝等。
(2) 液剂丁香油、橄榄油、氧基苯甲酸。
2.性能调和后硬化时间比较缓慢，固化后尺寸变化较小，边缘封闭性较好。
对牙髓刺激小，轻微的炎症反应，促进修复性牙本质形成，对发炎牙髓有镇痛安抚作用。
3.调制方法按需要比例取适量粉液，放在清洁干燥的调和玻璃板上调拌。
左手固定玻璃板，右手握调拌刀，平放于玻板上顺一个方向旋转调和，使粉液调和成糊状或面团状即可。
4.用途窝洞暂封、间接盖髓安抚镇痛、深龋双层垫底时的底层材料、根管充填。
二、磷酸锌水门汀1.主要成分粉剂: 氧化锌、氧化镁、二氧化硅、氧化锡。
液剂:35%正磷酸、氧化铝、氧化锌、水2.性能硬度较大，在唾液中可溶解; 粘结性能很小，硬固后收缩较小，在调和初期，酸性较强，固化后减弱,24 小时后略呈中性，因此使用时对牙髓稍有刺激。
近髓时应采用双层垫底。
3.调制方法取适量粉液置于调和玻板上，将粉分成数份，逐份将粉末加人液体中，平握调和刀旋转调拌，当一份粉与液体调匀后，再加人第二份粉，直至调和成适用稠度。
调和应在1 分钟内完成。
4.用途永久充填窝洞前垫底，冠桥枯结，也可做暂封材料。
三、玻璃离子水门汀1.主要成分又称玻璃聚链烯酸盐水门汀，由硅酸盐玻璃粉和聚丙烯酸液体组成，同时具备硅酸盐玻璃粉的强度、刚性和氟释放性，和聚丙烯酸液体的生物性及粘结性。
粉剂: 含有钙、钠、铝、氟、磷、硅、氧、惚或钡等，配方不同，质量分数有所差异将这些成分棍合，高温熔融成玻璃。
水中骤冷粉碎，研磨成粉剂。
液剂: 聚丙烯酸衣康酸、酒石酸等。
目前还有几种新型的玻璃离子水门汀，如:单一粉剂型:具有较好的理化性能和操作性能。
光固化型:可延长操作时间。
几种口腔内科充填材料一、银汞合金银汞合金是历史最悠久的充填材料，在现有的充填材料当中，银汞合金具有最大的抗压强度、硬度和耐磨性，且性能稳定，对牙髓无刺激，可塑性大，操作方便。
【适应证】1．后牙工类、Ⅱ类窝洞。
2．后牙V类窝洞。
特别是可摘义齿的基牙修复。
银汞合金耐磨，能抗卡环移动所致的磨损。
3．大面积缺损时配合附加固位钉的修复。
4．冠修复前的牙体充填。
5．对美观要求不高病人的尖牙远、中邻面洞，龋坏未累及唇面者；偶尔也用于下前牙邻面洞。
优点：选用银汞合金为充填材料，耐磨，持久性好。
缺点：银汞合金补牙不是很美观。
其对牙体组织无粘结性，易脱落，要求窝洞有良好的固位形，必须在牙体上制备洞型时不得不磨除更多的健康牙体组织，使银汞合金抗牙折能力大大减弱，另外充填后易产生微渗漏及继发龋的发生。
点评：银汞合金补牙不美观，但是价格便宜，耐磨。
当患者对于美观要求不高，或者要求选择便宜的充填材料而患牙又较容易获得良好的固位形时，建议用银汞合金充填。
二、聚羧酸锌水门汀（一）、概述出现于1966年，是一种含氧化锌的粉剂与含聚丙烯酸的液体反应而成的水门汀。
水门汀是靠侧链的羧基与金属离子或碱性金属离子起螯合作用而达到粘固的，具有较强的粘固力，所以特别适用金属与牙齿釉质的粘结，对于正畸器材、嵌体、冠桥的粘固是一种理想的材料。
同时由于该产品对牙体的刺激极微，水中溶解性小，可用作复合树脂修复龋齿时的基底和乳牙龋洞的充填，以及恒牙龋齿的暂时充填，另外聚羧酸锌水门汀在水中溶解性小，特别适宜于在潮湿条件下使用，因此，它也是一种较为理想的暂时充填材料。
（二）、特性（1）具有粘结、垫底、充填功能；（2）有较高粘结强度和低解性，特别适用于金属与牙本质、牙釉质的粘结。
它聚合热低，无刺激性；（3）适用于作窝洞基底和恒牙龋齿的暂封，儿童龋齿的治疗。
优点：有化学结合（游离的聚羧酸和钙）；对牙髓刺激小，适用于敏感牙齿的单冠的粘结；可以放氟。
缺点：抗压强度低（一天后抗压强度80MPa，抗拉强度7MPa）（三）、用途嵌体、修复冠，固定桥的粘结，窝洞的垫底、洞衬。
龋病：是一种以细菌为主要病原体，诸多因素作用引起的牙体硬组织的口腔疾病。
患病率：反应龋病存在或流行的频率。
发病率：在某一特定观察期间，可能发生龋病的一定人群新发生龋病的频率。
获得性膜：唾液蛋白或糖蛋白吸附至牙面所形成的生物膜。
牙体硬组织非龋性疾病：发生在牙体组织上非因龋蚀造成牙体硬组织色、形、质的改变。
牙本质过敏症：指牙在受到外界刺激，如温度、化学及机械作用等所引起的酸痛症状，不是独立的疾病、是多种牙体病共有症状。
牙发育异常：指牙胚发育完成到牙萌出口腔这一生理过程所出现的异常，分为结构、形态、数目和萌出异常。
釉质发育不全：指在牙发育期间，由于全身疾病、营养障碍或严重的乳牙根尖周感染，使釉质矿化障碍，造成釉质发育异常。
氟牙症：又称氟斑牙或斑釉牙，是指牙在发育时期摄入过量的氟素所引起的一种特殊型的釉质发育不全。
四环素牙：在牙发育矿化期间，使用四环素族药物，导致牙萌出后呈褐色或深灰色。
先天性梅毒牙：在胚胎发育后期和出生后第一个月，牙胚受到梅毒螺旋体侵犯所造成的釉质和牙本质的发育不全畸形中央尖：多见于下颌前磨牙，位于牙合面中央窝处，呈圆锥形突起。
牙内陷：指牙在发育时期，成釉器过度卷叠或局部过度增殖，深入到牙乳头中所致。
牙体急性损伤：指牙受到各种急剧的机械力作用发生的急性损伤，包括牙震荡、牙脱位及牙折等。
牙折：是由于外力直接撞击牙或局部咬硬物时牙合力过大所致，常见于上颌前牙。
牙震荡：指牙周膜受外力作用后的轻度损伤，通常不伴有牙体组织的缺损。
牙脱位：由于骤然的外力使牙根完全离开或不完全离开牙槽骨。
磨损：由机械摩擦作用造成牙体硬组织缓慢地渐进性丧失。
牙隐裂：又称牙微裂，是指牙面上有非生理性的微小而不易被发现的裂纹。
榭状缺损：是指牙唇、颊面颈部硬组织，由于某些因素长期作用发生缓慢耗损，形成类似楔形的组织缺损。
酸蚀症：酸雾或酸酐作用于牙面而造成的牙硬组织损害。
再矿化：使钙、磷和其他矿物离子沉积与正常或部分脱矿的釉质中或釉质表面的过程。
