VoLTE语音无线侧高丢包优化探讨罗利军中国电信湖南公司常德分公司VoLTE作为LTE网络实现语音通话的最终方案,其通话质量、用户感知成为主要关注方向。
目前无线问题导致丢包是影响VoLTE用户感知的主要因素之一,为迎接VoLTE商用,小区级的相关统计值可以作为日常优化工作的抓手,以提升全网VoLTE语音感知。
目前VoLTE业务在完整性即通话质量方面仍然有大量的问题需要解决,需要摸索出一套语音质量问题定界定位方法,指导今后的VoLTE语音质量提升优化工作。
FDD 语音质量 丢包率 VoLTE 干扰VoLTE无线侧丢包原理(1)丢包率统计方法丢包率即eNodeB成功接收到的PDCP SDU和预期接收到的PDCP SDU的比率。
当SDU由于RLC达到最大重传次数被丢弃,或PDCP层从RLC层接收SDU,检测到序列号不连续时统计为丢包。
(2)上行丢包原因●上行调度不及时会导致UE PDCP层定时器超时进而丢包,目前现网设置为无限长,不存在该问题。
●空中接口传输质量差,MAC层多次传输错误后导致丢包。
(3)下行丢包原因下行丢包基本是由于用户处于小区弱覆盖区域,CQI测量不准或者PUCCH或全带宽存在强干扰使下行数据反馈连续出现DTX/NACK导致。
VoLTE高丢包优化思路VoLTE丢包主要原因为:空中接口丢包、传输丢包、EPC丢包等,本次主要对空中接口丢包的问题进行分析,如对频繁切换、下行质差、上行干扰、小区重载、失步重建和上行接入受限等问题进行分析,解决空中接口丢包的问题,具体排查流程如图1所示。
(1)提取上下行丢包率指标的TOP小区;(2)匹配TOP小区是否告警;(3)匹配TOP小区的MR数据,若MR覆盖率<90%,则先进行网络覆盖处理;(4)提取TOP小区的平均噪声干扰,若平均噪声干扰>-110dB,则先进行上行干扰处理;(5)根据平均CQI指标判断下行信道质量,若CQI<9,则先进行下行干扰分析和处理;(6)根据重建比例指标判断,若重建比例>5%,则转重建问题处理;(7)判断小区负荷是否较高,若上下行PRB平均利用率>60%,则分析忙时和闲时丢包趋势,判断是否跟负荷强相关,如果强相关,则转到高负荷小区处理流程;(8)排除以上异常,或按以上异常流程处理后仍然存在高丢包问题,判断用户所处位置是否是小区边缘,存在弱覆盖/下行质差/上行质差/重建,如果不存在无线环境问题/重建,则判断为个别终端异常;(9)确认是否用户所处无线环境差,以及是否重建,如果存在重建和无线环境差,则转网络优化处理;(10)如以上流程都无法定位和解决丢包问题,则进行现场复现,抓取基站侧和终端侧LOG进行详细分析,此外也需要关注TOP小区是否是特殊类型小区,如超级小区、微站等。
V o l t e丢包率优化案例 Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】V o l t e丢包率优化方案一、概述随着市场推广,移动VOLTE用户逐步增多,Volte丢包率对用户语音质量影响较大,为提升用户感知,现针对VOLTE上下行丢包进行优化,提升用户满意度。
二、Volte丢包率优化思路1、影响Volte丢包率的因素用户对语音质量的感知直接受语音编码、丢包、时延以及抖动影响。
语音编码:高速率编码消耗带宽大,低速率编码影响语音质量丢包:数据包丢失,会显着地影响语音质量时延:时延会带来语音变形和会话中断抖动:效果类似丢包,某些字词听不清楚2、Volte语音通话协议栈和接口映射从协议上看,一个Volte语音通话的参与网元主要有:UE、eNB、SGW、IMS,既有RAN侧网元,又有传统EPC侧网元,还有IMS侧网元。
其中在无线测我们需要重点关注的网元是UE和eNB以及UE和eNB之间的Uu接口。
即主要涉及的协议是PHY、MAC、RLC、PDCP。
需要注意的是,IMS侧的控制面协议,在EPC是以用户面数据形式进行传输的,在IMS侧才会被拆分成控制面和用户面。
Volte语音通话涉及的协议图:当前网络结构图:三、Volte丢包率优化目标梳理Volte语音通话中各设备的问题表现及对应的影响因素,即可明确无线优化手段:参数优化,覆盖优化,干扰优化,移动性能优化,邻区优化,容量优化,功能优化。
1、PDCP 层参数优化PDCP 是对分组数据汇聚协议的一个简称。
它是UMTS 中的一个无线传输协议栈,它负责将IP 头压缩和解压、传输用户数据并维护为无损的无线网络服务子系统(SRNS )设置的无线承载的序列号。
涉及参数:pdb 、pdboffset 、aqmmode 、 UlPdcpSduTimerDiscardEnabled 涉及的功能:TcpOptimization?参数优化原理:通过修改相关参数,延长或缩短?PDCP 层的丢包定时器,从而控制丢包 具体步骤如下 参数优化建议:RLC RLC UM 接收实体设置了一个RLC PDC 重新排列的定时器,当检测到有收到PDU 时启动定时器,如果定时器超时,UM 接收实体将不再等待未接受的PDU,而是直接将接收缓冲区的PDU 重组为SDU 交给上层。

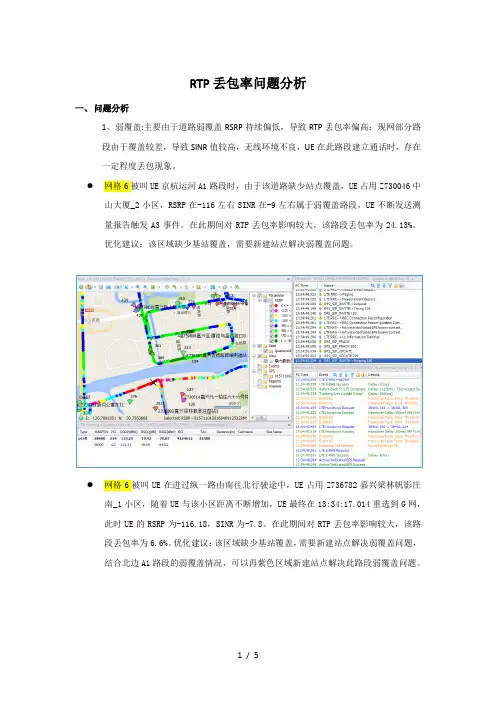

RTP丢包率问题分析一、问题分析1、弱覆盖:主要由于道路弱覆盖RSRP持续偏低,导致RTP丢包率偏高;现网部分路段由于覆盖较差,导致SINR值较高,无线环境不良,UE在此路段建立通话时,存在一定程度丢包现象。
●网格6被叫UE京杭运河A1路段时,由于该道路缺少站点覆盖,UE占用Z730046中山大厦_2小区,RSRP在-116左右SINR在-9左右属于弱覆盖路段,UE不断发送测量报告触发A3事件。
在此期间对RTP丢包率影响较大,该路段丢包率为24.13%。
优化建议:该区域缺少基站覆盖,需要新建站点解决弱覆盖问题。
●网格6被叫UE在进过纵一路由南往北行驶途中,UE占用Z736782嘉兴梁林帆影庄南_1小区,随着UE与该小区距离不断增加,UE最终在13:34:17.014重选到G网,此时UE的RSRP为-116.18,SINR为-7.8。
在此期间对RTP丢包率影响较大,该路段丢包率为6.6%。
优化建议:该区域缺少基站覆盖,需要新建站点解决弱覆盖问题,结合北边A1路段的弱覆盖情况,可以再紫色区域新建站点解决此路段弱覆盖问题。
网格4被叫UE在中港路由东往西行驶过程中,经过与云东路交叉的十字路口后信号变差,此时UE占用Z730391嘉兴中港城东区_2小区,信号不断衰弱到RSRP位-109.87,邻区列表中也无较强信号小区。
在此期间对RTP丢包率影响较大,该路段丢包率为4.84%。
优化建议:该路段可能存在遮挡情况,可以通过现场核实后进行天馈调整来增强该路段的信号覆盖。
DCP分析:扫频此段路Z730391嘉兴中港城东区_2小区最低-99(个别点),基本在-89至-93只能。
建议从切换重选门限值去考虑。
2、Mod3干扰:问题路段,进行无线干扰优化提升指标。
网格4 Mod3干扰问题:由于MOD3干扰,被叫UE行驶至该路段时,Z730261嘉兴江淮汽车_1 PCI 44与Z730127嘉兴国际电器城_3 PCI 395,存在Mod3干扰影响UE正常切换,在此期间RTP丢包率达到40%较为严重,影响整体指标。

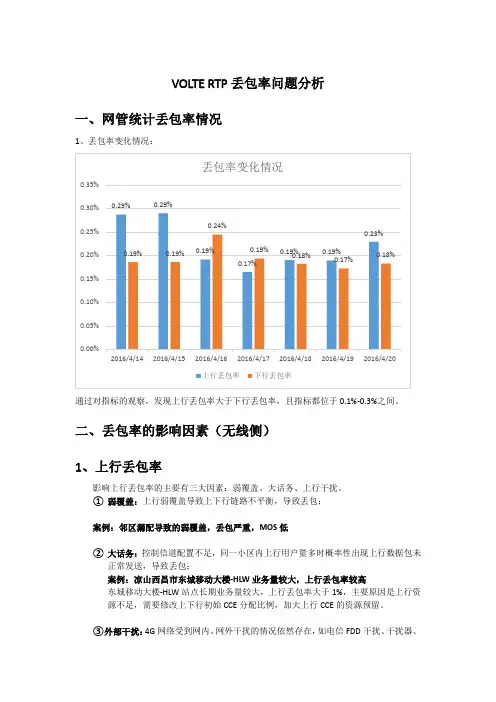

VOLTE RTP丢包率问题分析一、网管统计丢包率情况1、丢包率变化情况:通过对指标的观察,发现上行丢包率大于下行丢包率,且指标都位于0.1%-0.3%之间。
二、丢包率的影响因素(无线侧)1、上行丢包率影响上行丢包率的主要有三大因素:弱覆盖、大话务、上行干扰。
①弱覆盖:上行弱覆盖导致上下行链路不平衡,导致丢包;案例:邻区漏配导致的弱覆盖,丢包严重,MOS低②大话务:控制信道配置不足,同一小区内上行用户量多时概率性出现上行数据包未正常发送,导致丢包;案例:凉山西昌市东城移动大楼-HLW业务量较大,上行丢包率较高东城移动大楼-HLW站点长期业务量较大,上行丢包率大于1%,主要原因是上行资源不足,需要修改上下行初始CCE分配比例,加大上行CCE的资源预留。
③外部干扰:4G网络受到网内、网外干扰的情况依然存在,如电信FDD干扰、干扰器、站点GPS故障等,导致丢包。
案例:上行干扰导致上行丢包严重,造成掉话问题描述UE在芙蓉路由北往南移动,主叫占用东坡区红星路玫瑰园-HLH-2(RSRP:-77.56dBm SINR:26.9dB)在16:55:29.181完成呼叫,发起BYE REQUEST请求;被叫占用相同小区(RSRP:-80.75dBm SINR:23.5dB)在此时未收到网络侧下发的BYE REQUEST,在16:55:32.105主动发起BYE REQUEST,系统记为一次掉话。
问题分析主叫在通话完成以后上发BYE REQUEST,基站侧未收到,被叫主动发起BYE REQUEST,系统记为掉话。
查看主被叫信令,发现在挂机时刻UE重复发送BYE REQUEST消息和BYE OK 消息,基站侧也重复下发BYE REQUEST给主叫,此时上行BLER非常高,达到70%-80%,上行链路质量非常差;通过查询当时的干扰信息,发现该路段附近存在较大的上行干扰:(参考此时段共站共覆盖TDS小区“SMSNR1:红星路玫瑰园_2”干扰信号)问题结论该路段存在较强的外部干扰,需对干扰源进行定位,排除干扰。
